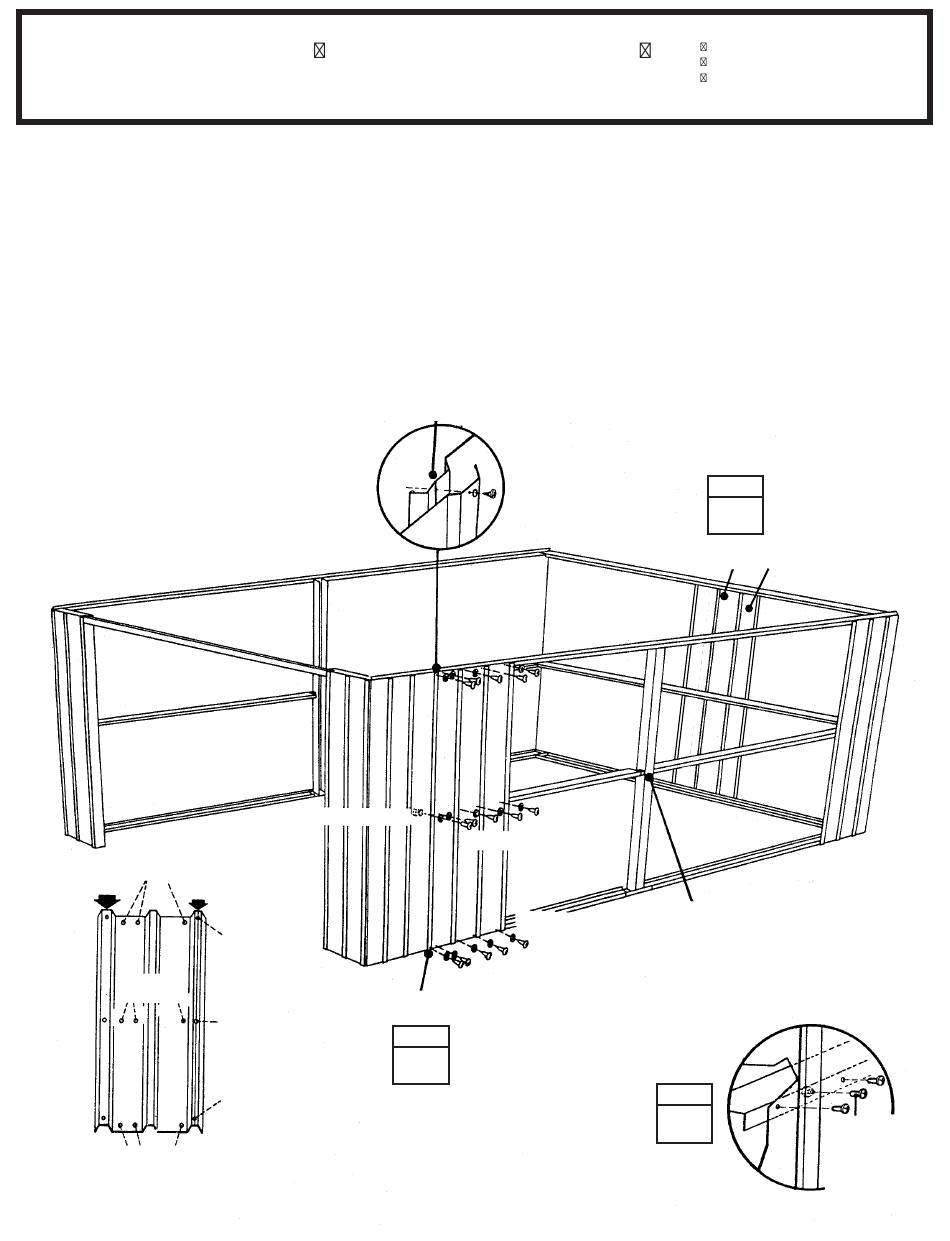

Schritt 11
JM25-GE
Jede Wandpaneele hat auf einer Seite eine
gewellte Rippe. Die gewellte Rippe sollte
unter die Rippe des darauf folgenden Pan-
eels gehen. Lassen Sie 1 Hauptwandpaneel
an der Position der seitlichen oder hinteren
Eingangstür aus.
1
Befestigen Sie die Hauptwand paneele
oben und unten mit Schrauben.
2
Mitte jedes Paneels mit Schrauben an
den mittleren Rahmen befestigen. Be-
festigen Sie überlappende Rippen mit 2
Schrauben und einer Schraube mit Mutter
in der Mitte.
3
Befestigen Sie das zwei Mittelwand
paneel n der hinteren Mitte des Gebäudes
auf die gleiche Weise.
SCHRAUBEN AM RAHMEN
BREITE RIPPE
SCHMALE RIPPE
SCHRAUBEN
AM RAHMEN
SCHRAUBEN AM RAHMEN
MITTLERE WANDPANEEL
Hierzu benötigen Sie folgende Teile
Wandpaneele alle Größen
#10-32 Vierkantmutter
(MIT WULST)
SCHRAUBE
AN DER RIPPE
SCHRAUBE AM
PANEEL
SCHRAUBE
AN DER RIPPE
Gewellte Rippe
Darunter
#10-32x7/16" (11 mm)
schraube
Unterlegscheiben
#8Ax5/16" (8 mm)schraube
7822
Schritt
1
25
7822 Hauptwandpaneel siehe unten
7825 Wandpaneel (1)
11768 Wandpaneel (1)
WENN SIE EIN 12X24 ER GEBÄUDE BAUEN (3,7 m
x 7,3 m)
Montieren Sie 3 zusätzliche Wandpaneelen auf
jeder Seite des Gebäudes.
WENN SIE EIN 12x31 ER GEBÄUDE BAUEN (3,7 m
X 9,4 m)
Montieren Sie 6 zusätzliche Wandpaneelen auf
jeder Seite des Gebäudes.
Schritt
3
7825 11768
Befestigen Sie die Rippe an den Fachwerk-
trägern mit Bolzen, unterlegscheibe und Mut-
ter, bevor Sie die Schrauben montieren.
Detailansicht
Mitte des Paneels verschraubt
am Seitenrahmen
Schritt
2
S c h r a u b e u n d
M u t t e r g e h e n
nicht durch den
Seitenrahmen bei
Überlappung.
