Schritt 5
(3,7 m x 5,2 m / 3,7 m x 7,3 m / 3,7 m x 9,4 m)
JM19-GE

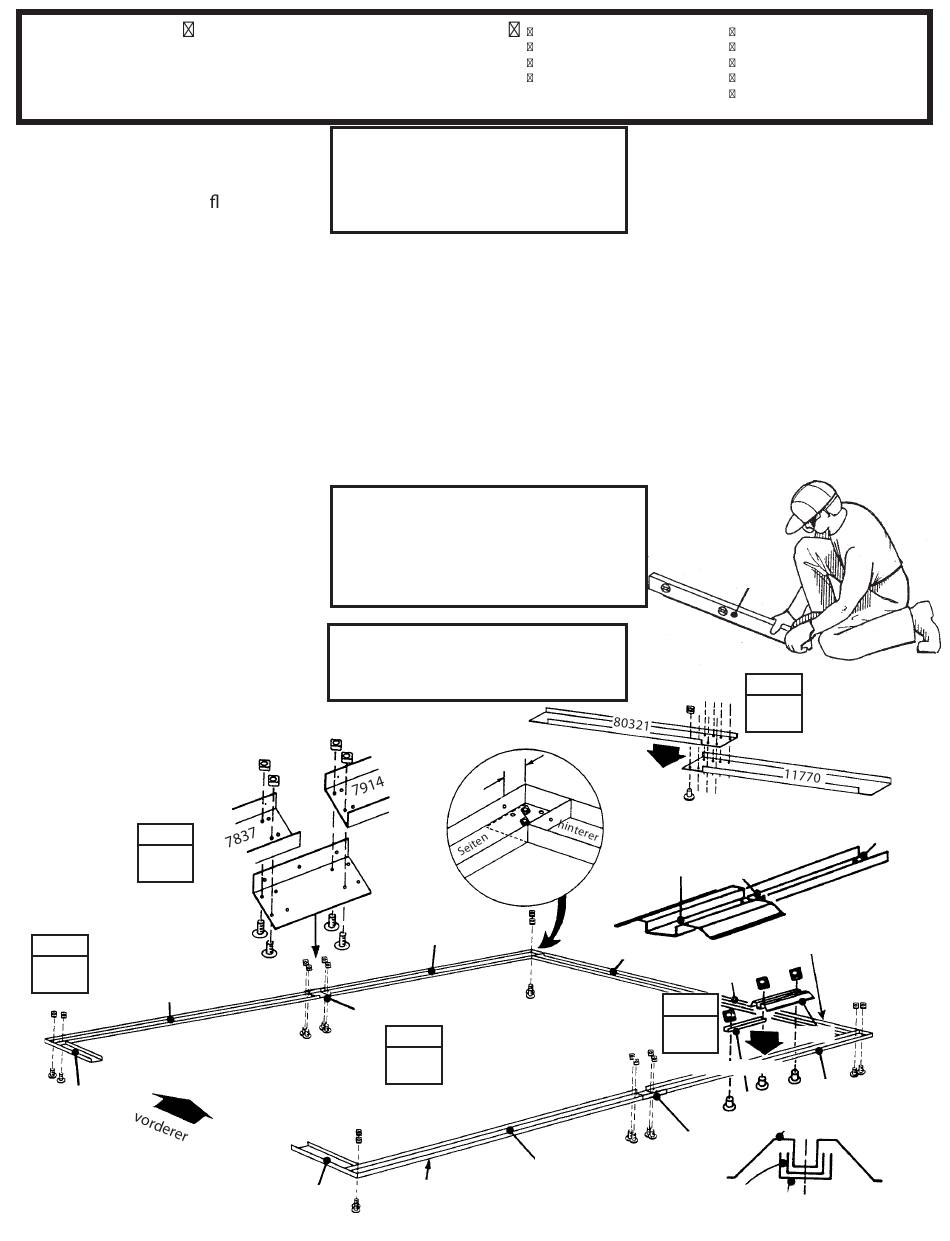

Der hintere Bodenrahmen besteht aus
2 Teilen. Die Löcher in diesen Teilen
werden aufeinander au iegen, wenn
die Teile mit der richtigen Überlappung
positioniert werden. Die folgende Ab-
bildung zeigt die richtige Gesamtlänge
der Rückwand.
1
Rechte und linke Hinterrahmen
überlappen, Löcher ausrichten und mit
8 Schrauben und Muttern befestigen.
Machen Sie 3 Baugruppen. In diesem
Arbeitsschritt sollte 1 Baugruppe ver-
wendet werden.
2
Positionieren Sie Bodenrahmen wie
abgebildet und befestigen Sie diese an
jeder Ecke mit 2 Schrauben durch den
Boden und Muttern an der Oberseite.
Wenn Sie denSeitenrahmen 7914 mon-
tieren, achten Sie darauf, dass die Löcher
1" (2,5 cm) vom Ende des Rahmens
in Richtung Rückseite des Gebäudes
montiert werden.
3
Seitenrahmen zusammen mit einer
Fachwerkträgerstütze mit 4 Schrauben
durch den Boden und Muttern an der
Oberseite befestigen.
Schritt
3
Schritt
2
7837
7835
Hierzu benötigen Sie folgende Teile
Bodenrahmen-Montage
12x17, 12x24 & 12x31
Die Löcher positionieren und am
ersten Satz von Löchern befesti-
gen. Siehe Seitenverbindung.
4
Messen Sie den Bodenrahmen diago-
nal. Wenn die Messungen gleich sind,
ist der Bodenrahmen rechtwinklig.
5
Wählen Sie die Position der Seitentür
auf beiden Seiten, Richtung Rückseite
des Gebäudes. Installieren Sie untere
Türschiene und Rampe , Nut nach außen,
mit 1/4" (6 mm) Schrauben und Muttern,
wie abgebildet. Siehe Schritt 12 für die
Installation der Hintertür.
Zu diesem Zeitpunkt dieBodenrahmen
nicht am Fundament befestigen.
Das Gerätehaus wird erst nach der
Der Bodenrahmen muß rechtwin-
klig und eben sein, oder die Bohrun-
7857
7857
#10-32 Vierkantmutter
mit kleinen Löchern
7834
zur Außenseite des Gebäudes gerichtet.
11770 Rechter Hinterrahmen (3)
80321 Linker hinterer Rahmen (3)
7914 Seitenrahmen (see below)
7857 Fachwerkträger (see below)
HINWEIS
HINWEIS
Montage verankert.
gen decken sich nicht.
1"
2,5 cm
7914
#10-32x7/16" (11 mm) schraube
Schritt
4
7837
19
7837 Seitenrahmen (2)
7834 Rechter vorderer Rahmen (1)
7835 Linker hinterer Rahmen (1)
7517 Untere Türschiene (1)
7560 Rampe (1)
WENN SIE EIN 12X24 ER GEBÄUDE BAUEN
(3,7 m x 7,3 m)
Befestigen Sie den zusätzlichen Seitenrah-
men 7914 und die Fachwerkträger 7857 mit
dem Seitenanschluss am Seitenrahmen
7914. Hinteren Rahmen auf der Rückseite
der Baugruppe positionieren und mit der
hinteren Eckverbindung befestigen.
WENN SIE EIN 12X31 ER GEBÄUDE BAUEN
(3,7 m x 9,4 m)
Befestigen Sie 2 zusätzliche Seitenrah-
men 7914 und Fachwerkträger 7857 mit
dem Seitenanschluss am Seitenrahmen
7914. Hinteren Rahmen auf der Rückseite
der Baugruppe positionieren und mit der
hinteren Eckverbindung befestigen.
Level
Schritt
1
Kerbe zur Außenseite
der Gebäudeposition
80321
11770
Schritt
5
#10-32x1/4" (6 mm
schraube
7517
7857
7517
Seitenrahmen
140 7/8"
Hinterrahmen
357,8 cm
Slot
Level
7560
7914
7560
