hager TYB601B Applikationsbeschreibung
Schaltausgang 1fach
Verwandte Anleitungen für hager TYB601B
Inhaltszusammenfassung für hager TYB601B

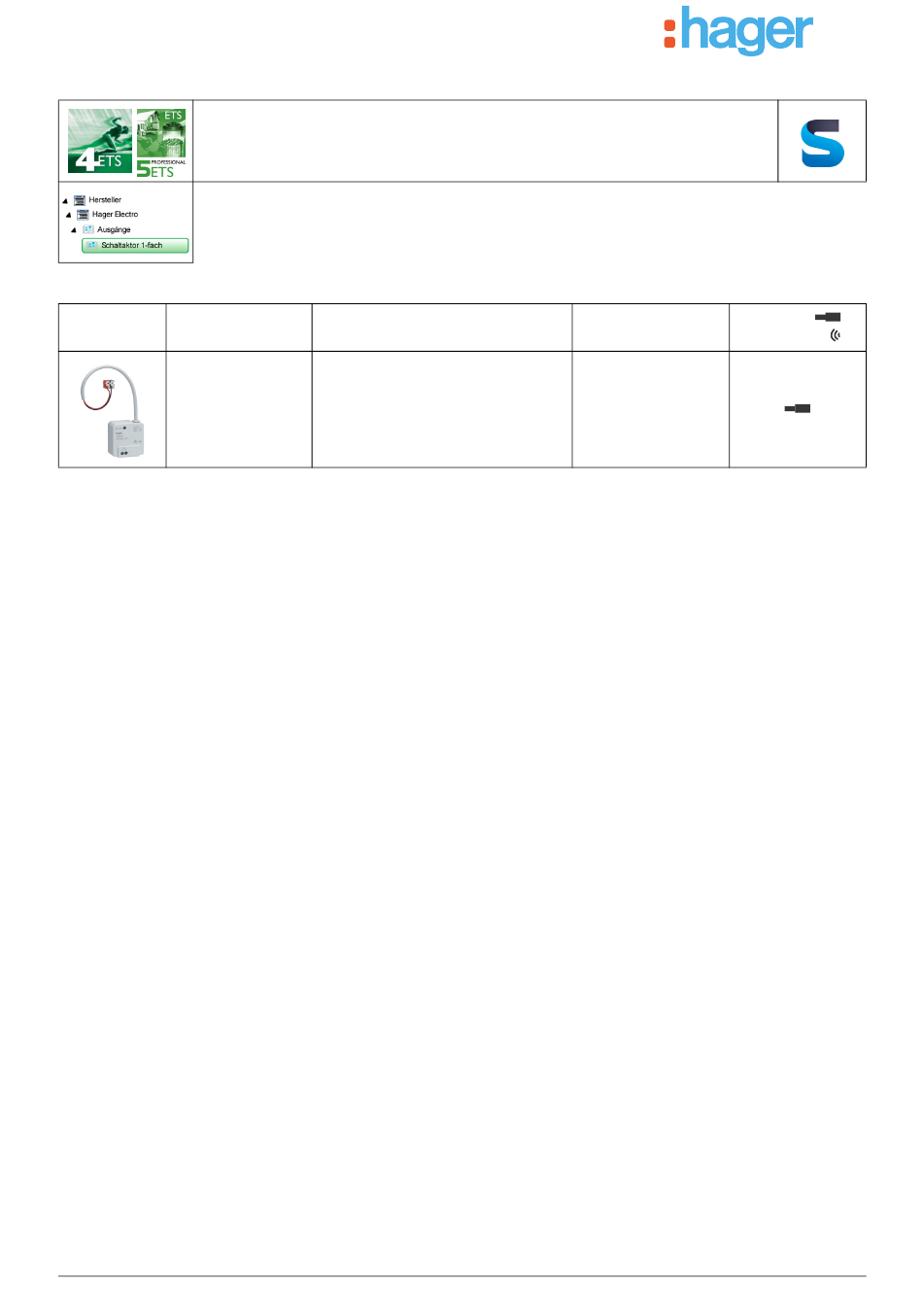

- Seite 1 Applikationsbeschreibung A faire Schaltausgang 1 fach Elektrische/mechanische Daten: siehe bedienungsanleitung des produkts Applikations- TP-Produkt Bestellnummer Produkt-bezeichnung programm Funkprodukt STYB601B TYB601B Schaltausgang 1fach, UP, 10A Version 1.x TYB601B 6LE002138A...
-
Seite 2: Inhaltsverzeichnis
4.2.4 Zeitschalter................................55 4.2.5 Szene .................................. 56 4.2.6 Preset.................................. 56 4.2.7 Sperrfunktion............................... 57 4.2.8 Zwangssteuerung..............................58 4.2.9 Betriebsstundenzähler ............................58 5. Anhang.................................... 60 5.1 Technische Daten..............................60 5.2 Tabelle der logischen Verknüpfungen ........................61 5.3 Kenndaten ................................. 61 TYB601B 6LE002138A... -
Seite 3: Allgemeines
1.2.1 ETS-Kompatibilität Die Applikationsprogramme sind für ETS4 und ETS5 kompatibel. Sie können auf unserer Webseite unter der Bestellnummer heruntergeladen werden. Version ETS Dateierweiterung der kompatiblen Dateien ETS4 (V4.1.8 oder höher) *.knxprod ETS5 *.knxprod 1.2.2 Applikationsbezeichnung Applikation Bestellnummer STYB601B TYB601B TYB601B 6LE002138A... -
Seite 4: Allgemein Beschreibung
2. Allgemein Beschreibung 2.1 Installation des Geräts 2.1.1 Übersichts Darstellung KNX Schalter Last KNX Melder TYB601B Funkschalter Medienkoppler Funk Funkmelder Local Server ETHERNET Touchscreen Touchpad Smartphone TYB601B 6LE002138A... -
Seite 5: Beschreibung Des Geräts

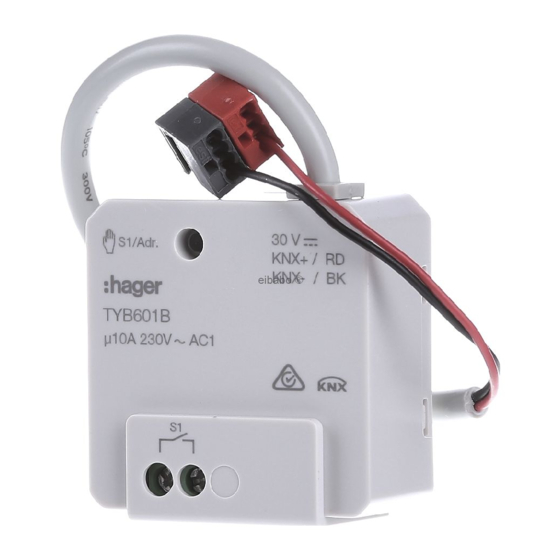

2.1.2 Beschreibung des Geräts TYB601B 2.1.3 Physikalische Adressierung Um die physikalische Adressierung durchzuführen oder zu prüfen, ob der Bus angeschlossen ist, den Leuchttaster betätigen (siehe Kapitel 2.1.2 für die Lokalisierung des Tasters). Leuchte ein = Bus angeschlossen und bereit zur physikalischen Adressierung. -
Seite 6: Funktionsmodule Der Applikation
2.2 Funktionsmodule der Applikation Zwangssteuerung Sperrfunktion Hoch Hoch Ä Ä Niedrig Niedrig AUSGANGSM ODULE Logik Block Grundfunktionen Hoch Hoch Ausgang schalten Ä Ä Niedrig Niedrig TYB601B 6LE002138A... -
Seite 7: Hauptfunktionen
Die Funktion Umschalten Dauer/Zeitbetrieb ermöglicht das Umschalten zwischen einer Dauer- und einer Zeitbetriebsfunktion bezogen auf das Kommunikationsobjekt Schalten. ■ Betriebsstundenzähler Die Funktion Betriebsstundenzähler dient zum Zählen der Gesamtbetriebsdauer eines Ausgangs im Zustand EIN oder AUS. Ein Zählsollwert kann über ein Objekt programmiert und verändert werden. TYB601B 6LE002138A... -
Seite 8: Zusätzliche Funktionen
Ausgänge direkt steuern. Pro Gerät sind 2 logische Logik Blöcke mit bis zu 4 Eingängen verfügbar. ■ Gerätediagnose Die Diagnosefunktion ermöglicht die Meldung des Betriebszustands des Geräts über den KNX-Bus. Diese Information wird zyklisch und/oder bei Statusänderungen versendet. TYB601B 6LE002138A... -
Seite 9: Parameter
Hinweis: Die Parameter und Objekte sind für den Block 2 identisch ; Es werden lediglich die Begriffe angepasst. Für Logik Block 1 Kommunikationsobjekte: 23 - Logik Block 1 - Eingang 1 (1 bit - 1.002 DPT_Bool) 27 - Logik Block 1 - Logik Ausgang (1 bit - 1.002 DPT_Bool) * Defaultwert TYB601B 6LE002138A... -
Seite 10: Aktivierung Des Gerätediagnose Objektes
ETS- KNX-Bus Zeitschaltdauer Zeitschaltdauer Program Zählsollwerte Zählsollwerte Empfang des Wertes 1 auf dem Objekt Rücksetzen ETS Parameterwerte: Aktuelle Parameterwerte werden durch die ETS-Parameterwerte ersetzt. Download der ETS-Anwendung: Aktuelle Parameterwerte werden beim Download durch die ETS-Parameterwerte ersetzt. * Defaultwert TYB601B 6LE002138A... -
Seite 11: Zustand Bei Busausfall Oder Download
Der Ausgangszustand bleibt bei nach ETS Download unverändert. Zustand beibehalten* Download Der Ausgang wird bei nach ETS Download eingeschaltet. Der Ausgang wird bei nach ETS Download ausgeschaltet. Hinweis: Während eines Downloads, bleiben die Ausgänge unverändert ETS. * Defaultwert TYB601B 6LE002138A... -
Seite 12: Statusanzeige
Statusanzeige Schalten während Blinkfunktion ersetzt. Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Statusanzeige Schalten wird gesendet: Bei jeder Ausgangsänderung. Bei Statusänderung* Zyklisch nach einstellbarer Zeit. Zyklisch Bei Ausgangsänderung und zyklisch nach einstellbarer Zeit. Bei Statusänderung und zyklisch * Defaultwert TYB601B 6LE002138A... - Seite 13 0 Minuten: 0 bis 59 min Wiederkehr des KNX-Busses nach einem Ausfall versendet werden. 20 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Mit Hilfe dieses Parameters kann bei Busspannungswiederkehr die KNX Buslast optimiert werden. TYB601B 6LE002138A...
-
Seite 14: Logik Block
Ausgänge direkt betreffen. Pro Gerät sind 2 Logik Blöcke verfügbar. Das Verhalten wird durch die nachstehenden Parameter bestimmt: Hinweis: Die Beschreibung der Parameter erfolgt für den Logik Block 1. Die Parameter und Objekte sind für den Logik Block 2 identisch ; Es werden lediglich die Begriffe angepasst. TYB601B 6LE002138A... -
Seite 15: Konfiguration Der Logik Funktion
Art der logischen Funktion Die Eingangsobjekte werden miteinander: ODER verknüpft. Oder* UND verknüpft. Logiktabellen siehe: Anhang. Parameter Beschreibung Wert Anzahl logischer Eingänge Dieser Parameter bestimmt die Anzahl der Eingänge des Logik Blocks. Es können maximal 4 Eingänge verwendet werden. * Defaultwert TYB601B 6LE002138A... -
Seite 16: Freigabe Logik Block
Freigabe logik Block : 0 = Gesperrt, 1 = Freigegeben. Aktion bei logik Ausgang = 0 : Szene 1. Aktion bei logik Ausgang = 1 : Szene 2. Logik Eingang 1 und 2 sind UND verknüpft. Logik Ausgang senden: Bei Eingangsänderung. * Defaultwert TYB601B 6LE002138A... - Seite 17 Auf 0 gesetzt. Auf 1 gesetzt. Entsprechend dem Wert den das Objekt vor der Initialisierung hatte. Wert vor Initialisierung* Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Freigabe Logik Block den folgenden Wert aufweist: Aktiv. * Defaultwert TYB601B 6LE002138A...
-
Seite 18: Logik Ausgang
Wert Ausgang 1 ... x Der Ausgang ist vom Wert des Logik Ausgang: Direkt abhängig. Unabhängig. Nein Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Logik Ausgang wirkt auf Ausgänge den folgenden Wert aufweist: Aktiv. * Defaultwert TYB601B 6LE002138A... - Seite 19 Wert angenommen. Der durch den Paramerter Zustand bei Objekt Preset 2=1 Preset 2 vorgegebene Wert angenommen. Hinweis: Die Zeitschalterbetriebe, Szenefunktion oder Presetfunktion des ausgewählten Ausgangs müssen konfiguriert sein. Ist dies nicht der Fall, bleibt der Zustand unverändert. * Defaultwert TYB601B 6LE002138A...
- Seite 20 Ergebnis des Logik Ausgangs nach der Neubewertung 1 ist. Defaultwert: 2 Die Ausgänge reagieren je nach Szenennummern und zugeordneten Parametern. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Aktion bei Logik Ausgang = 1 den folgenden Wert aufweist: Szenennummer. TYB601B 6LE002138A...
-
Seite 21: Gerätediagnose
0 = Nicht definiert 0 = Gerätestörung 1 = Schaltausgang 1 = Ausgang 1 2 = Rollladen/Jalousie 2 = Ausgang 2 3 = Dimmer ..Y = Ausgang Y Hinweis: Y ist der Platzhalter für die maximale Anzahl an Ausgängen. TYB601B 6LE002138A... - Seite 22 Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Senden den folgenden Wert aufweist: Zyklisch oder Bei Statusänderung und zyklisch. * Defaultwert TYB601B 6LE002138A...
-
Seite 23: Funktionsfreigabe
Dieses Parameterfenster ermöglicht die Einstellung der Geräteausgänge. Diese Parameter sind für jeden Ausgang einzeln verfügbar. 3.5.1 Definition Parameter Beschreibung Wert Ausgangskontakt Bei Empfang eines EIN Befehls wird: Das Ausgangsrelais geschlossen. Schließer* Das Ausgangsrelais geöffnet. Öffner Prinzip: Ausgangskontakt Handbetrieb Ausgang schalten Zwangssteuerung Schließer AUSGANGSMO Sperrfunktion DULE Öffner Grundfunktionen Logik Block * Defaultwert TYB601B 6LE002138A... - Seite 24 Konfiguration siehe Kapitel: Zeitschalter. Parameter Beschreibung Wert Szene Der Reiter Szenen, sowie die dazugehörigen Parameter und Objekte sind: Ausgeblendet. Inaktiv* Eingeblendet. Aktiv Kommunikationsobjekte: 6 - Ausgang 1 - Szene (1 byte - 17.001 DPT_SceneNumber) Konfiguration siehe Kapitel: Szene. * Defaultwert TYB601B 6LE002138A...
- Seite 25 Kommunikationsobjekte Sperre 2 12 - Ausgang 1 - Sperre 2 (1 Bit - 1.003 DPT_Enable) Konfiguration siehe Kapitel: Sperrfunktion. Parameter Beschreibung Wert Zwangssteuerung Der Reiter Zwangssteuerung, sowie die dazugehörigen Parameter und Objekte sind: Ausgeblendet. Inaktiv* Eingeblendet. Aktiv * Defaultwert TYB601B 6LE002138A...
- Seite 26 16 - Ausgang 1 - Betriebsstundenzählwert (2 byte - 7.001 DPT_16_bit_Counter) 17 - Ausgang 1 - Rücksetz. Betriebsstundenzähl. (1 bit - 1.015 DPT_Reset) 18 - Ausgang 1 - Betriebsstundenzähl. erreicht (1 bit - 1.002 DPT_Bool) Konfiguration siehe Kapitel: Betriebsstundenzähler. * Defaultwert TYB601B 6LE002138A...
-
Seite 27: Zeiten Für Schaltobjekt
3.5.2.1 Zeitverzögerung für Schaltobjekt Parameter Beschreibung Wert Zeitverzögerung für Der Parameter für ein Zeitverzögertes schalten des Ausgangs sind: Schaltobjekt Ausgeblendet. Inaktiv* Eingeblendet für Einschaltverzögerung. Einschaltverzögerung Eingeblendet für Ausschaltverzögerung. Ausschaltverzögerung Eingeblendet für Ein- und Ausschaltverzögerung. Ein- und Ausschaltverzögerung * Defaultwert TYB601B 6LE002138A... - Seite 28 Umschaltung des Ausgangskontakts. 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Verzögerungen für Schaltobjekt den folgenden Wert aufweist: Einschaltverzögerung oder Ein- und Ausschaltverzögerung. TYB601B 6LE002138A...
-
Seite 29: Umschalten, Dauer/Zeitbetrieb Für Schaltobjekt
0 Minuten: 0 bis 59 min Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Umschalten, Dauer/Zeitbetrieb für Schaltobjekt den folgenden Wert aufweist: Aktiv. * Defaultwert TYB601B 6LE002138A... -
Seite 30: Schalten Zeitlich Begrenzt
Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Zusätzliches Schaltobjekt mit Sicherheits Aus den folgenden Wert aufweist: Aktiv. * Defaultwert TYB601B 6LE002138A... -
Seite 31: Zeitschalter
(Blinkzeit über zusätzliche Parameter einstellbar.) Parameter Beschreibung Wert Zeitschaltdauer Dieser Parameter bestimmt die Zeitschaltdauer. 0 Stunden: 0 bis 23 h 2 Minuten: 0 bis 59 min 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. * Defaultwert TYB601B 6LE002138A... -
Seite 32: Ausschaltvorwarnung
Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Ausschaltvorwarnung den folgenden Wert aufweist: Aktiv. Hinweis: Ist die Vorlaufzeit der Ausschaltvorwarnung größer als die Dauer des Zeitschalters, wird die Ausschaltvorwarnung nicht ausgelöst. * Defaultwert TYB601B 6LE002138A... -
Seite 33: Konfiguration
5x Zeitschaltdauer addieren Parameter Beschreibung Wert Zeitschaltdauer über Das Kommunikationsobjekt Zeitschaltdauer ist: Objekt änderbar Ausgeblendet. Inaktiv* Eingeblendet, die Zeitschaltdauer kann über den Bus verändert Aktiv werden. Kommunikationsobjekte: 5 - Ausgang 1 - Zeitschaltdauer (3 byte - 10.001 DPT_TimeOfDay) * Defaultwert TYB601B 6LE002138A... -
Seite 34: Szene
Aktiv* entsprechenden Tasters. Einlernen und Speichern von Szenen Dieser Vorgang ermöglicht die Änderung und Speicherung einer Szene. Zum Beispiel durch die lokale Betätigung der Taster im Raum oder durch das senden von Werten aus einer Visualisierung. * Defaultwert TYB601B 6LE002138A... - Seite 35 Speicherung kann durch die kurzfristige Aktivierung der Ausgänge angezeigt werden. Parameter Beschreibung Wert Quittierung der Das Speichern einer Szene wird durch den Ausgang: Szenenspeicherung Nicht quittiert. Inaktiv* Durch eine 3 Sekunden andauernde Invertierung des Aktiv Ausgangszustandes quittiert. * Defaultwert TYB601B 6LE002138A...
- Seite 36 Den Wert, 1 = Ein. Ein* Den Wert, 1 = Aus. Im Wechsel den Wert 1 und 0. Schalten (Das Statusobjekt blinkt mit.) Hinweis: Dieser Parameter gilt für alle Szenen des jeweiligen Ausgangs, der den folgenden Wert aufweist: Blinken. * Defaultwert TYB601B 6LE002138A...
-
Seite 37: Preset
Zustand bei Objekt Preset 1 = log. 0: Ein. Zustand bei Objekt Preset 1 = log. 1: Aus. Zustand bei Objekt Preset 2 = log. 0: Szene 1. Zustand bei Objekt Preset 2 = log. 1: Szene 2. TYB601B 6LE002138A... - Seite 38 Preset 1 durch ein KNX Telegramm. Hinweis: Die Anzahl verfügbarer Preset-Objekte ist vom Parameter Preset abhängig. Maximal zwei dieser Objekte können verfügbar sein. Kommunikationsobjekte: 9 - Ausgang 1 - Freigabe Preset 1 (1 bit - 1.003 DPT_Enable) * Defaultwert TYB601B 6LE002138A...
- Seite 39 Szene wenn Preset 1 = 0 Dieser Parameter bestimmt den Wert der Szene wenn: Szene 1 ... 64 Das Objekt Preset 1 den Wert 0 aufweist. Der Parameter Zustand bei Objekt Preset 1 = log. 0 den Defaultwert: 1 Szenenwert aufweist. * Defaultwert TYB601B 6LE002138A...
- Seite 40 Schalten (Das Statusobjekt blinkt mit.) Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Zustand bei Objekt Preset 1 = log. 0 oder Zustand bei Objekt Preset 1 = log. 1 den folgenden Wert aufweist: Blinken. * Defaultwert TYB601B 6LE002138A...
-
Seite 41: Sperrfunktion
Solange die Sperre aktiv ist kann der Ausgang nur von Befehlen höherer Priorität gesteuert werden. Ausgangszustand am Ende der Sperre ist einstellbar auf ausgewählte Objekte sperren Kommunikationsobjekte. Solange die Sperre aktiv ist kann der Ausgang nur über geziehlt auswählbare Objekte gesteuert werden. * Defaultwert TYB601B 6LE002138A... - Seite 42 Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Sperre den folgenden Wert aufweist: Aktiv mit 2 Sperrobjekten. Hinweis: Die Priorität der Sperrfunktion funktioniert unabhängig von der Art der Sperre immer gleich (Ausgang sperren oder Objekte Sperren). * Defaultwert TYB601B 6LE002138A...
- Seite 43 Die untenstehenden Parameter ermöglichen die Auswahl der Objekte, über die trotz aktiver Sperrfunktion der Ausgang gesteuert werden kann. Hinweis: Diese Parameter sind nur sichtbar wenn der Parameter Art der Sperre den folgenden Wert aufweist: Objekte sperren. * Defaultwert TYB601B 6LE002138A...
- Seite 44 0 bei Deaktivierung der Sperre. 0 = Sperre inaktiv, 1 bei Aktivierung der Sperre. 1 = Sperre aktiv* 0 bei Aktivierung der Sperre. 0 = Sperre aktiv, 1 bei Deaktivierung der Sperre. 1 = Sperre inaktiv * Defaultwert TYB601B 6LE002138A...
-
Seite 45: Zwangssteuerung
Das Kommunikationsobjekt Statusanzeige Zwangssteuerung und Inaktiv* Zwangssteuerung die zugehörigen Parameter sind ausgeblendet. Das Kommunikationsobjekt Statusanzeige Zwangssteuerung und Aktiv die zugehörigen Parameter sind eingeblendet. Kommunikationsobjekte: 15 - Ausgang 1 - Statusanzeige Zwangssteuerung (1 bit - 1.011 DPT_State) * Defaultwert TYB601B 6LE002138A... - Seite 46 Hinweis: Die Anwendung dieses Parameters hängt von der Priorität der anderen aktiven Funktionen ab. Wenn eine Funktion mit höherer Priorität aktiv ist, wird dieser Parameter nicht abgespielt. Im Fall, dass zwei Funktionen mit der gleichen Priorität aktiv sind, wird der Parameter der letzten ausgeschalteten Funktion abgespielt. * Defaultwert TYB601B 6LE002138A...
-
Seite 47: Betriebsstundenzähler
Betriebsstundenzählsollwert kann über ein Objekt programmiert und verändert werden. Parameter Beschreibung Wert Zustand der gezählt Der Betriebsstundenzähler läuft wenn: werden soll Der Ausgang geschlossen ist. Geschlossen* Der Ausgang geöffnet ist. Geöffnet Parameter Beschreibung Wert Hoch-oder herunterzählen Der Betriebsstundenzähler zählt: Aufsteigend. Hochzählen* Absteigend. Herunterzählen * Defaultwert TYB601B 6LE002138A... - Seite 48 Zählsollwert über Objekt Das Kommunikationsobjekt Betriebsstundenzählsollwert ist Inaktiv* änderbar ausgeblendet. Das Kommunikationsobjekt Betriebsstundenzählsollwert ist Aktiv eingeblendet. Der Wert kann über den KNX Bus verändert werden. Kommunikationsobjekte: 19 - Ausgang 1 - Betriebsstundenzählsollwert (2 byte - 7.001 DPT_16_bit_Counter) * Defaultwert TYB601B 6LE002138A...
- Seite 49 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Zählsollwert erreicht senden den folgenden Wert aufweist: Zyklisch oder Bei Statusänderung und zyklisch. * Defaultwert TYB601B 6LE002138A...
-
Seite 50: Kommunikationsobjekte
Wenn das Objekt den Wert 0 empfängt, wird der Logik Block 1 aktiviert. Wenn das Objekt den Wert 1 empfängt, wird der Logik Block 1 deaktiviert. Der Wert dieses Objekts kann beim Starten des Geräts initialisiert werden. Weiterführende Informationen, siehe: Logik Block. TYB601B 6LE002138A... -
Seite 51: Verhalten Des Geräts
Dieses Objekt erlaubt es, aktuelle Parameterwerte jederzeit durch die ETS-Parameterwerte zu ersetzen. Wenn das Objekt den Wert 1 empfängt, werden die Ausgangsstatuswerte für die Szenen, die Zeitschaltdauerangaben und sämtliche Zählsollwerte, die beim letzten Download versendet wurden, zurückgesetzt. Weiterführende Informationen, siehe: Rücksetzen auf ETS-Parameterwerte. TYB601B 6LE002138A... -
Seite 52: Gerätediagnose
Übermitteln der Stellung des Schalters auf der Vorderseite des Geräts und der Nummer des Ausgangs, der von der/den Störung(en) betroffen ist. Byte- Nummer 6 (MSB) 1(LSB) Verwendung Schalter-stellung Anwendungsart Ausgangsnummer Fehlercodes Dieses Objekt wird zyklisch und/oder bei einer Statusänderung versendet. Weiterführende Informationen, siehe: Gerätediagnose. TYB601B 6LE002138A... -
Seite 53: Kommunikationsobjekte Ausgang
1 Bit Ü Ausgang 1 Zwangssteuerung 2 Bit Ausgang 1 Statusanzeige Zwangssteuerung 1 Bit Ü Ausgang 1 Betriebsstundenzählwert 2 byte Ü Ausgang 1 Rücksetz. Betriebsstundenzähl. 1 Bit Ausgang 1 Betriebsstundenzähl. erreicht 1 Bit Ü Ausgang 1 Betriebsstundenzählsollwert 2 byte TYB601B 6LE002138A... -
Seite 54: Schalten
Verzögerung schaltet der Ausgang auf Aus. Wenn das Objekt den Wert 0 empfängt, schaltet der Ausgang auf Aus. Hinweis: Die Sicherheits-Aus-Funktion kommt im Allgemeinen bei der Beleuchtung von Kellern, Dachböden und Schuppen zum Einsatz. Weiterführende Informationen, siehe: Zeiten für Schaltobjekt. TYB601B 6LE002138A... -
Seite 55: Statusanzeige
Byte 1 (LSB) Stunden Minuten Sekunden Felder Codierung Wert Einheit Stunden Binär 0 bis 23 (5 Bit) Stunden Minuten Binär 0 bis 59 (6 Bit) Minuten Sekunden Binär 0 bis 59 (6 Bit) Sekunden Weiterführende Informationen, siehe: Zeitschalter. TYB601B 6LE002138A... -
Seite 56: Szene
Wenn das Objekt den Wert 1 empfängt, wird die Funktion Preset 1 aktiviert. 0 = Freigegeben, 1 = Gesperrt: Wenn das Objekt den Wert 0 empfängt, wird die Funktion Preset 1 aktiviert. Wenn das Objekt den Wert 1 empfängt, wird die Funktion Preset 1 deaktiviert. Weiterführende Informationen, siehe: Preset. TYB601B 6LE002138A... -
Seite 57: Sperrfunktion
Wenn die Sperre aktiviert ist, wird ein Telegramm mit dem logischen Wert 0 an den KNX-Bus gesendet. Wenn die Sperre deaktiviert ist, wird ein Telegramm mit dem logischen Wert 1 an den KNX-Bus gesendet. Dieses Objekt wird zyklisch und/oder bei einer Statusänderung versendet. Weiterführende Informationen, siehe: Sperrfunktion. TYB601B 6LE002138A... -
Seite 58: Zwangssteuerung
Dieses Objekt ermöglicht die Übermittlung des Zählwerts der Betriebsstunden des Geräts an den KNX-Bus. Der Zählwert wird während eines Ausfalls des KNX-Busses gespeichert. Er wird nach der Buswiederkehr oder nach einem ETS-Download übermittelt. Objektwert: 0 bis 65535 Stunden. Dieses Objekt wird zyklisch und/oder bei einer Statusänderung versendet. Weiterführende Informationen, siehe: Betriebsstundenzähler. TYB601B 6LE002138A... - Seite 59 Dieses Objekt wird aktiviert wenn der Parameter Zählsollwert über Objekt änderbar aktiv ist. Dieses Objekt ermöglicht die Initialisierung des Zählsollwerts des Betriebsstundenzählers über den KNX-Bus. Objektwert: 0 bis 65535 Stunden. Dieses Objekt wird zyklisch und/oder bei einer Statusänderung versendet. Weiterführende Informationen, siehe: Betriebsstundenzähler. TYB601B 6LE002138A...
-
Seite 60: Anhang
5. Anhang 5.1 Technische Daten TYB601B TYB601B 6LE002138A... -
Seite 61: Tabelle Der Logischen Verknüpfungen
5.2 Tabelle der logischen Verknüpfungen Input 4 Input 3 Input 2 Input 1 5.3 Kenndaten Gerät TYB601B Max. Anzahl der Gruppenadressen Max. Anzahl der Zuordnungen Objekte TYB601B 6LE002138A... - Seite 62 Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal D-66440 Blieskastel http://www.hagergroup.de Tel.: 0049 (0)1 83/3 23 23 28 Hager Electro GesmbH Dieselgasse 3 A-2333 Leopoldsdorf www.hagergroup.at Tel.: 0043 (0)2235/44 600 Hager AG Sedelstrasse 2 6021 Emmenbrücke http://www.hager.ch Tel.: +41 (0)41 269 90 00...
