BEDIENUNGSANLEITUNG
Bedienungsanleitung
DS-55901
Vielen Dank für den Kauf dieses Produktes. Für eine optimale Leistung und
Sicherheit lesen Sie bitte diese Anweisungen sorgfältig durch, bevor Sie dieses
Produkt anschließen, betreiben oder anpassen. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Werbung
Verwandte Anleitungen für Digitus DS-55901
Inhaltszusammenfassung für Digitus DS-55901
- Seite 1 BEDIENUNGSANLEITUNG Bedienungsanleitung DS-55901 Vielen Dank für den Kauf dieses Produktes. Für eine optimale Leistung und Sicherheit lesen Sie bitte diese Anweisungen sorgfältig durch, bevor Sie dieses Produkt anschließen, betreiben oder anpassen. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf.

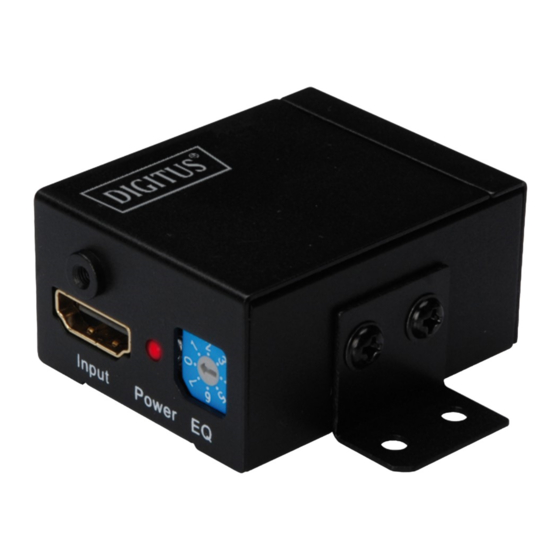

- Seite 2 1.0 EINLEITUNG Dieser HDMI-Repeater erweitert die Länge von HDMI-Kabeln auf bis zu 35 Metern, indem er das HDMI-Signal regeneriert, bevor er das Ausgangssignal an den HDMI-Monitor oder -Projektor sendet. Entsprechend der Länge des HDMI-Kabels kann der speziell entwickelte Equalizer so eingestellt werden, dass er die beste Übertragungsfunktion erzielt.
- Seite 3 Interlaced (50 und 60 Hz) 480i, 576i, 1080i Progressive (50 und 60 Hz) 480p, 576p, 720p, 1080p Mechanisch Größe (L-B-H) 5x4x3,5 mm Gewicht (netto) 78 g Betriebsbedingungen Betriebstemperatur 0 °C bis +70 °C Betriebsluftfeuchtigkeit 10 % bis 85 % RH (keine Kondensation) Lagertemperatur -10 °C bis +80 °C Lagerluftfeuchtigkeit...
- Seite 4 Stellen Sie den Equalizer von 0 bis 7 entsprechend der Länge des HDMI-Kabels ein. Schließen Sie die DC-Gleichstromseite der 5-V-Versorgung an, wenn die 5 V der Quelle nicht ausreichen. Achtung: Kabel vorsichtig einstecken/herausziehen. 5.1 ANSCHLUSSDIAGRAMM 35M HDMI Kabel Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt.
