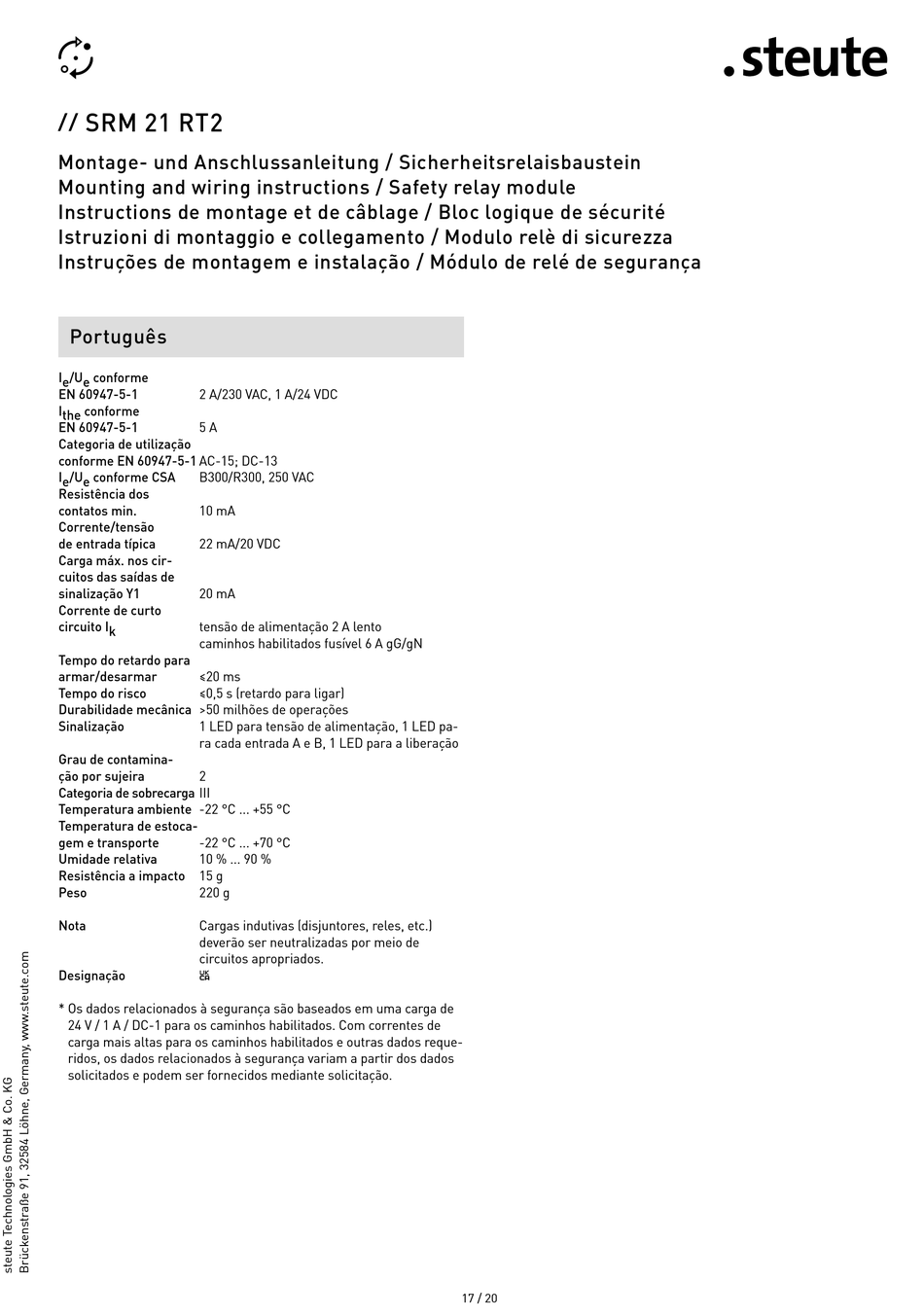

steute SRM 21 RT2 Montage- Und Anschlussanleitung Seite 17

SRM 21 RT2
//
Montage- und Anschlussanleitung / Sicherheitsrelaisbaustein
Mounting and wiring instructions / Safety relay module
Instructions de montage et de câblage / Bloc logique de sécurité
Istruzioni di montaggio e collegamento / Modulo relè di sicurezza
Instruções de montagem e instalação / Módulo de relé de segurança
Português
I e /U e conforme
EN 60947-5-1 2 A/230 VAC, 1 A/24 VDC
I the conforme
EN 60947-5-1 5 A
Categoria de utilização
conforme EN 60947-5-1 AC-15; DC-13
I e /U e conforme CSA B300/R300, 250 VAC
Resistência dos
contatos min. 10 mA
Corrente/tensão
de entrada típica 22 mA/20 VDC
Carga máx. nos cir-
cuitos das saídas de
sinalização Y1 20 mA
Corrente de curto
circuito I k tensão de alimentação 2 A lento
caminhos habilitados fusível 6 A gG/gN
Tempo do retardo para
armar/desarmar ≤20 ms
Tempo do risco ≤0,5 s (retardo para ligar)
Durabilidade mecânica >50 milhões de operações
Sinalização 1 LED para tensão de alimentação, 1 LED pa-
ra cada entrada A e B, 1 LED para a liberação
Grau de contamina-
ção por sujeira 2
Categoria de sobrecarga III
Temperatura ambiente -22 °C ... +55 °C
Temperatura de estoca-
gem e transporte -22 °C ... +70 °C
Umidade relativa 10 % ... 90 %
Resistência a impacto 15 g
Peso 220 g
Nota Cargas indutivas (disjuntores, reles, etc.)
deverão ser neutralizadas por meio de
circuitos apropriados.
Designação
Ô
* Os dados relacionados à segurança são baseados em uma carga de
24 V / 1 A / DC-1 para os caminhos habilitados. Com correntes de
carga mais altas para os caminhos habilitados e outras dados reque-
ridos, os dados relacionados à segurança variam a partir dos dados
solicitados e podem ser fornecidos mediante solicitação.
17 / 20
