3
MONTAGE & AUFBAU
3-1

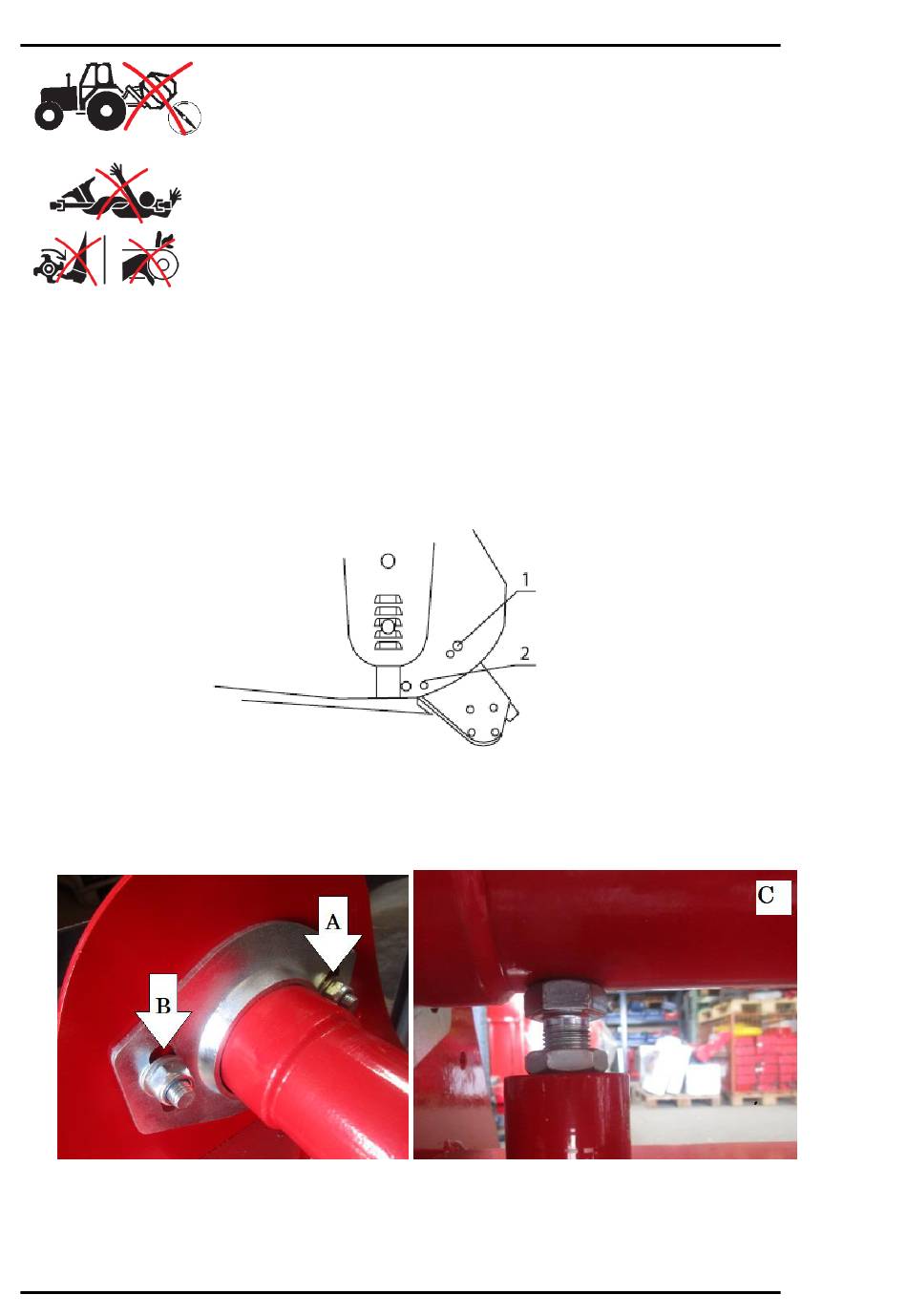

HÖHENEINSTELLUNG
•
Lösen Sie die Schraube (1) und Schraube (2) auf beiden Seiten.
•
Schieben Sie nun die Rolle auf die Gewünschte Position.
Das Unterste Loch ist die höchste Position.
Das Obere Loch ist die unterste Position.
3-2
RIEMEN SPANNEN
•
Lösen Sie die Schrauben (A und B) der Walze.
•
Drehen Sie die Spannmutter komplett hinein (nur bei Riemenwechsel nötig).
•
Stülpen Sie nun den Riemen über die Riemenscheiben. (nur bei Riemenwechsel nötig).
•
Spannen Sie die Riemen indem Sie Spannmutter weiter heraus schrauben.
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ
Schalten Sie das Gerät beim Transport aus!
Achten Sie darauf, dass sich während des Betriebes niemand im
näheren Umfeld der Gelenkwelle befindet!
Halten Sie Körperteile während des Betriebes vom Gerät fern!
SEITE 5 VON 13
