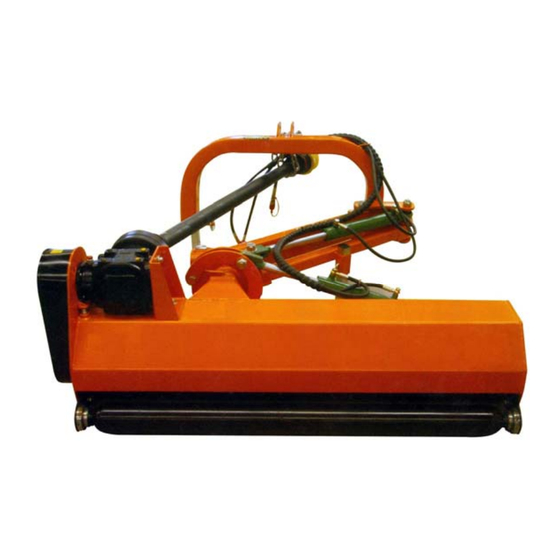

Dema SLM 125S Bedienungsanleitung
Schlegelmulcher
Inhaltsverzeichnis
Quicklinks
Version: N1
SCHLEGELMULCHER 125S / 145S
SLM 125S / SLM 145S
ARTIKEL-NR. 67823 / 67824
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 02.01.2014
Inhaltsverzeichnis
Verwandte Anleitungen für Dema SLM 125S
Inhaltszusammenfassung für Dema SLM 125S
- Seite 1 SCHLEGELMULCHER 125S / 145S SLM 125S / SLM 145S ARTIKEL-NR. 67823 / 67824 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 02.01.2014...
-
Seite 2: Inhaltsverzeichnis
67823 / 67824 – SLM 125S / SLM 145S Inhaltsverzeichnis 1 Sicherheitshinweise..................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 Piktogrammerläuterung .................. 4 3 Montage & Aufbau ................... 5 3-1 Höheneinstellung ............................. 5 3-2 Riemen Spannen ............................. 5 4 Bedienung ....................... -
Seite 3: Sicherheitshinweise
67823 / 67824 – SLM 125S / SLM 145S SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ... -
Seite 4: Piktogrammerläuterung
67823 / 67824 – SLM 125S / SLM 145S PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Achten Sie darauf, dass sich während des Betriebes niemand im näheren Umfeld der Gelenkwelle befindet! Achten Sie darauf, dass sich keine Personen im Arbeitsumfeld befinden! Halten Sie während des Betriebs einen Sicherheitsabstand zum... -
Seite 5: Montage & Aufbau
67823 / 67824 – SLM 125S / SLM 145S MONTAGE & AUFBAU HÖHENEINSTELLUNG Lösen Sie die Schraube (1) und Schraube (2) auf beiden Seiten. Schieben Sie nun die Rolle auf die Gewünschte Position. Das unterste Loch ist die höchste Position. -
Seite 6: Bedienung
67823 / 67824 – SLM 125S / SLM 145S Verwenden Sie z.B. ein gerades Holzstück, um zu prüfen ob die Antriebsriemen gleichmäßig und parallel aufliegen bzw. rund laufen. Befestigen Sie nun wieder die Riemenabdeckung am Gerät. Ziehen Sie nun die Schraubverbindungen wieder an BEDIENUNG ... -
Seite 7: Wartung
67823 / 67824 – SLM 125S / SLM 145S WARTUNG Reinigen Sie das Gerät niemals mit einem aggressiven Reinigungs- oder Lösungsmittel! Überprüfen Sie regelmäßig alle Schraubverbindungen, ziehen Sie gegebenenfalls lose Schrauben nach! WARTUNGSPLAN Alle 8 Std. Alle 50 Std. -
Seite 8: Fehlerbehebung
Gras die Mähhöhe ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 9: Explosionszeichnungen
67823 / 67824 – SLM 125S / SLM 145S EXPLOSIONSZEICHNUNGEN MULCHER SEITE 9 VON 13... -
Seite 10: Teileliste Mulcher
67823 / 67824 – SLM 125S / SLM 145S TEILELISTE MULCHER TEILE-NR BEZEICHNUNG Schlegelachse (siehe Kap. 9.5) Schutzblech Schutzblech (groß) Kufe (links) Gehäuse Rollenhalter Schutzkragen Unterlegscheibe 10 Federscheibe 10 Schraube M10x25 Schraube M10x40 Unterlegscheibe 12 Splint Getriebehalter Lager für Flansch UC205... -
Seite 11: Schwenkaufnahme
67823 / 67824 – SLM 125S / SLM 145S SCHWENKAUFNAHME TEILELISTE SCHWENKAUFNAHME TEILE- TEILE- BEZEICHNUNG BEZEICHNUNG Unterlegscheibe 12 Schraube M24x90 Stütze (links) Rotierbuchse Abdeckung Stift Federstecker Drehgelenk Stift (gebogen) Drehgelenk-Abdeckung Schraube M14x1,5 Schraube M10x35 Federscheibe Unterlegscheibe 10 Schmiernippel Stift für Schwenkteil (klein) -
Seite 12: Schlegelachse
67823 / 67824 – SLM 125S / SLM 145S SCHLEGELACHSE TEILELISTE SCHLEGELACHSE TEILE- BEZEICHNUNG Kugellager mit Flansch 90207 Achse mit Schlegel Schraube M12x78 Buchse Schlegel Sicherungsmutter Dichtungsring FB55x80x8 Dichtungsbuchse SEITE 12 VON 13... -
Seite 13: Ce-Zertifikat
67823 / 67824 – SLM 125S / SLM 145S CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
