Version: N1
SCHLEGELMULCHER
155 CM / 125 CM / 175 CM
SM 155 MZ / SM 125 MZ / SM 175 MZ
ARTIKEL-NR. 67959 / 67960 / 67967

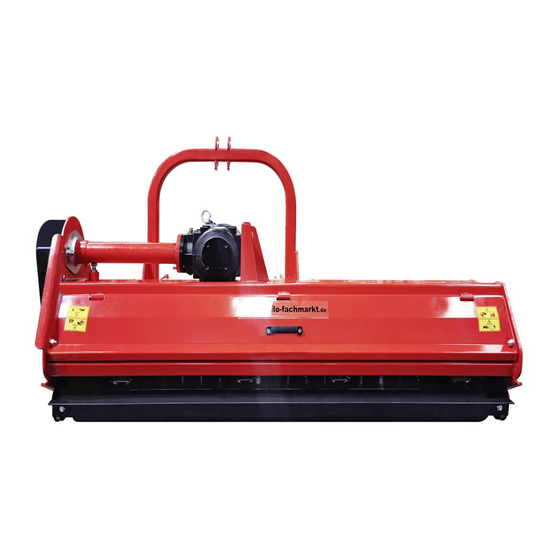

Abb. zeigt Art.Nr. 67959
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 07.04.2022
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema SM 155 MZ
Inhaltszusammenfassung für Dema SM 155 MZ
- Seite 1 Version: N1 SCHLEGELMULCHER 155 CM / 125 CM / 175 CM SM 155 MZ / SM 125 MZ / SM 175 MZ ARTIKEL-NR. 67959 / 67960 / 67967 Abb. zeigt Art.Nr. 67959 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH •...
-
Seite 2: Inhaltsverzeichnis
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ Inhaltsverzeichnis 1 Sicherheitshinweise ......................3 1-1 Bestimmungsgemäße Verwendung ............................3 2 Piktogrammerläuterung ...................... 4 3 Montage & Aufbau ....................... 5 3-1 Höheneinstellung ..................................5 3-2 Riemen Spannen .................................. -
Seite 3: Sicherheitshinweise
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. -
Seite 4: Piktogrammerläuterung
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ PIKTOGRAMMERLÄUTERUNG Lesen Sie vor der ersten Verwendung die Bedienungsanleitung! Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern. -
Seite 5: Montage & Aufbau
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ Schalten Sie das Gerät beim Transport aus! Achten Sie darauf, dass sich während des Betriebes niemand im näheren Umfeld der Gelenkwelle befindet! Halten Sie Körperteile während des Betriebes vom Gerät fern! MONTAGE &... -
Seite 6: Bedienung
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ • Überprüfen Sie die Spannung der beiden Riemen, diese sollten nicht mehr wie 10 mm „Spiel“ haben. • Achten Sie darauf, dass die Riemenscheiben einigermaßen parallel zueinander laufen. Messen Sie dieses gegebenenfalls mit einer Wasserwaage nach. -
Seite 7: Öl Nachfüllen Und Schmierpunkte
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ • Überprüfen Sie nach 8 Betriebsstunden den Ölstand des Getriebes, sollte Öl fehlen füllen Sie dieses nach. Verwenden Sie nur ein Öl mit den Eigenschaften eines SAE 90 Getriebeöles! ÖL NACHFÜLLEN UND SCHMIERPUNKTE... -
Seite 8: Fehlerbehebung
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ FEHLERBEHEBUNG Problembeschreibung Mögliche Ursache Mögliche Lösung Drehen Sie die Langsame Messer Gelenkwellengeschwindigkeit hoch Bauen Sie die Messer wieder Messer falsch eingebaut richtig ein... -
Seite 9: Explosionszeichnung Mulcher Komplett
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ EXPLOSIONSZEICHNUNG MULCHER KOMPLETT SEITE 9 VON 13... -
Seite 10: Teileliste Mulcher Komplett
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ TEILELISTE MULCHER KOMPLETT BEZEICHNUNG SPEZIFIKATIONEN ORIGINAL- TEILE NR. 1(3) Gehäuse 125 EFGCHMZ120.011 802020001 1(6) Gehäuse 155 EFGCHMZ150.011 802050001 1(8) Gehäuse 175 EFGCHMZ170.011 802070001 Aufhängung... -
Seite 11: Exposionszeichnung Getriebe Mit Welle
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ 35(2) Schild hinten (125) EFGCHMZ120.017 802020005 35(5) Schild hinten (155) EFGCHMZ150.017 802050005 35(7) Schild hinten (175) EFGCHMZ170.017 802070005 Griff RKH120-BS 705290212 Zylinderschraube mit GB70.1-M8x20... -
Seite 12: Teileliste Getriebe Mit Welle
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ TEILELISTE GETRIEBE MIT WELLE BEZEICHNUNG SPEZIFIKATIONEN ORIGINAL- TEILE NR. Getriebeeinheit XH50.300Z.02W 801240040 Große Papierunterlegscheibe EFGC120.131 701240024 Wellen-Gehäuse L:358 EFGC100.018A (105-115) 801220004 3(1) Wellen-Gehäuse L:444 EFGC120.018A (125-175) -
Seite 13: Ce-Konformitätserklärung
67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ Walze 170 (für Art. 67967) EFG170.013A 801210010 Sicherungsmutter M16 DIN985-M16X1.5 503010740 Abstandsbuchse EFGC120.103 701240008 Y-Messer EFGC120.104 701240009 Schraube M16x1,5x85 EFGC120.200A 501014730 Hammer EFGC120.104A 701240010 CE-KONFORMITÄTSERKLÄRUNG...
