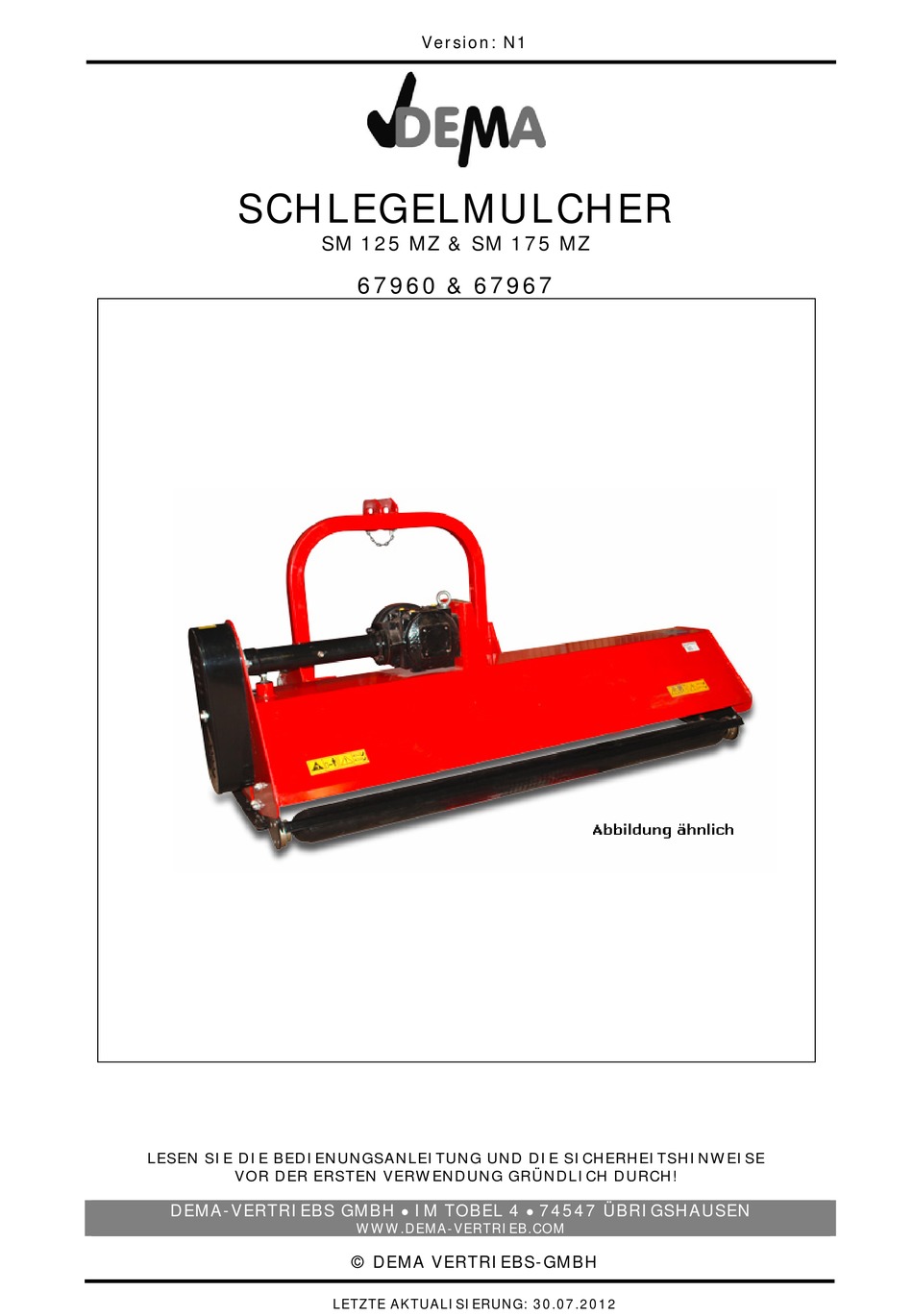

Version: N1

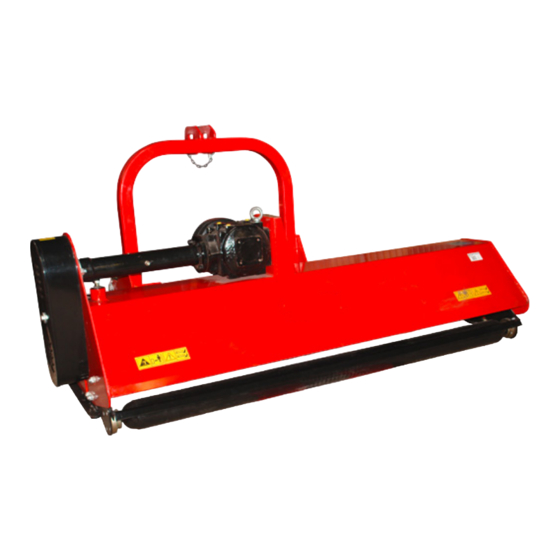

SCHLEGELMULCHER
SM 125 MZ & SM 175 MZ
67960 & 67967
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 30.07.2012
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema SM 1x5 MZ series
Inhaltszusammenfassung für Dema SM 1x5 MZ series
- Seite 1 SCHLEGELMULCHER SM 125 MZ & SM 175 MZ 67960 & 67967 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 30.07.2012...
-
Seite 2: Inhaltsverzeichnis
67960 & 67967 – SM 125 MZ & SM 175 MZ Inhaltsverzeichnis 1 Sicherheitshinweise..................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 Piktogrammerläuterung .................. 4 3 Montage & Aufbau ................... 5 3-1 Höheneinstellung............................. 5 3-2 Riemen Spannen ............................. 5 4 Bedienung ....................... 6 5 Wartung ...................... -
Seite 3: Sicherheitshinweise
67960 & 67967 – SM 125 MZ & SM 175 MZ SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 4: Piktogrammerläuterung
67960 & 67967 – SM 125 MZ & SM 175 MZ PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Beachten Sie die allgemeine Anschnallpflicht im Straßenverkehr! Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern. Tragen Sie keine lose hängende Kleidung! Tragen Sie keinen losen Schmuck wie Ringe oder Ketten! Tragen Sie gegebenenfalls ein Haarnetz! -
Seite 5: Montage & Aufbau
67960 & 67967 – SM 125 MZ & SM 175 MZ Achten Sie darauf, dass sich während des Betriebes niemand im näheren Umfeld der Gelenkwelle befindet! Halten Sie Körperteile während des Betriebes vom Gerät fern! MONTAGE & AUFBAU HÖHENEINSTELLUNG Lösen Sie die Schraube (1) und Schraube (2) auf beiden Seiten. -
Seite 6: Bedienung
67960 & 67967 – SM 125 MZ & SM 175 MZ Befestigen Sie nun wieder die Riemenabdeckung am Gerät. Ziehen Sie nun die Schraubverbinungen wieder an. BEDIENUNG WICHTIG: Prüfen Sie vor Erstinbetriebnahme den Ölstand des Getriebes. Schließen Sie das Gerät an der Hydraulikeinheit Ihres Traktors an! ... -
Seite 7: Schmierpunkte
67960 & 67967 – SM 125 MZ & SM 175 MZ SCHMIERPUNKTE Schmieren Sie spätestens nach 8 Wochen oder 8 Betriebsstunden alle Schmiernippel ein, sollte ein Schmiernippel verstopft sein, tauschen Sie diesen gegebenenfalls aus. SEITE 7 VON 11... -
Seite 8: Fehlerbehebung
Mähhöhe Gras ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 9: Explosionszeichnung
67960 & 67967 – SM 125 MZ & SM 175 MZ EXPLOSIONSZEICHNUNG TEILELISTE Teilenr. Original Teilenr. Bezeichnung Stück Messerrolle EF100.00.122 Auswurfklappe breit EF100.00.121 Auswurfklappe schmal GB5783-86 Schraube M12x30 GB97.1-85 Unterlegscheibe EFGC170.012 Rollenhalterung EF100.00.106 Abstandshalter EF100.00.014 Bolzen GB6184-86 Mutter M12 GB5783-86 Schraube M12x40 EFGC170.101 Splint... - Seite 10 67960 & 67967 – SM 125 MZ & SM 175 MZ GB5789-86 Schraube M16x1,5x50 EF100.00.012 Kugellager mit Flansch EFGC170.015 Getriebe montiert EF170.00.024 Schlammschutz GB6184-86 Mutter M14 GB97.1-85 Unterlegscheibe EFGC120.102 Kolbenaufnahme GB5783-86 Schraube M14x35 GB6184-86 Mutter M8 GB2673-86 Schraube M8x25 EFG170.012 Walze montiert GB1152-89 Ölkappe...
-
Seite 11: Ce-Zertifikat
CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
