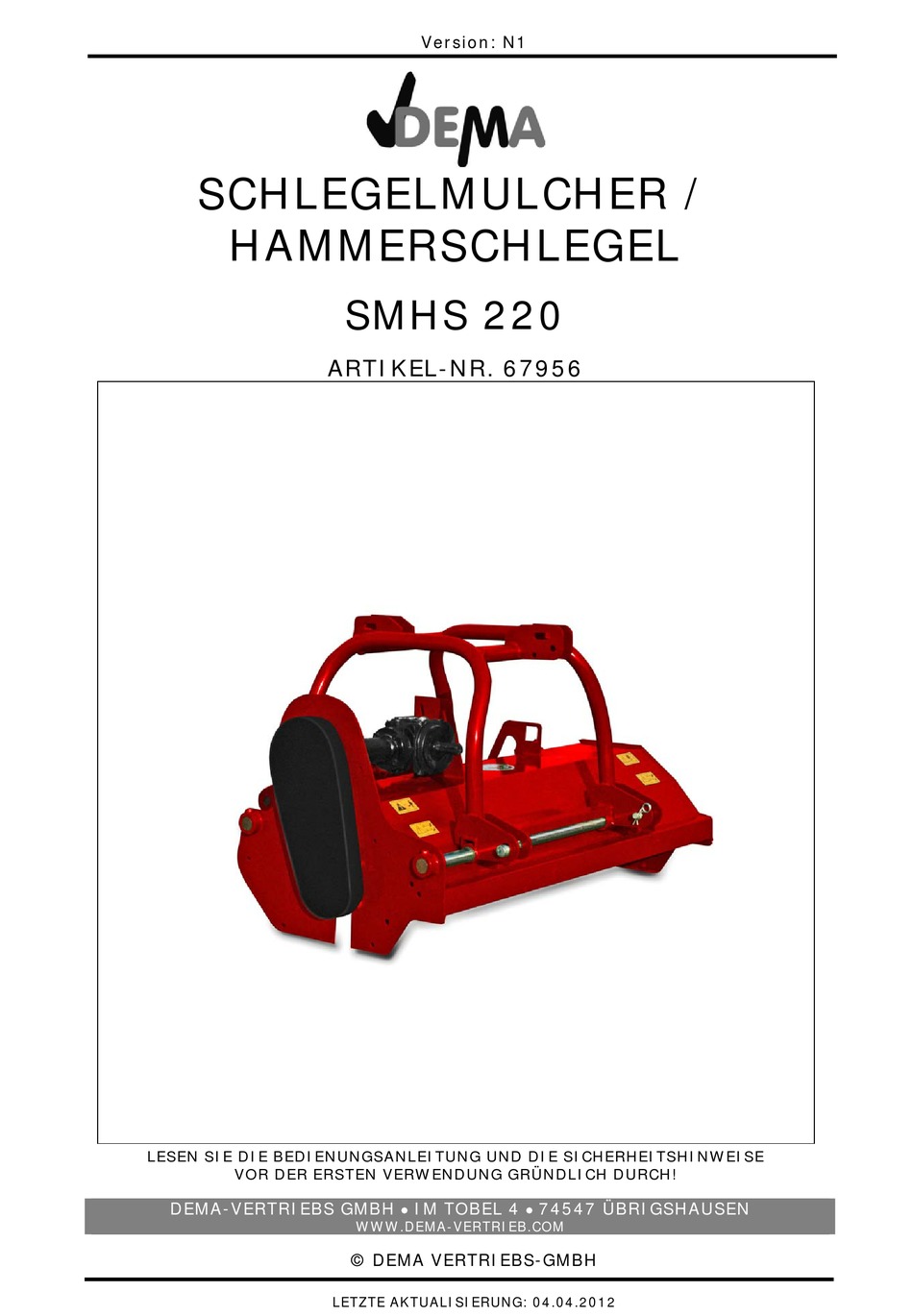

Version: N1

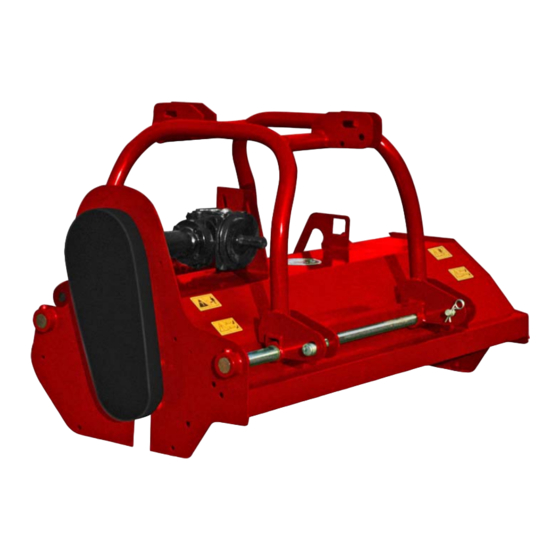

SCHLEGELMULCHER /
HAMMERSCHLEGEL
SMHS 220
ARTIKEL-NR. 67956
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 04.04.2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dema SMHS 220

Inhaltszusammenfassung für Dema SMHS 220

  • Seite 1 Version: N1 SCHLEGELMULCHER / HAMMERSCHLEGEL SMHS 220 ARTIKEL-NR. 67956 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 04.04.2012...

  • Seite 2: Inhaltsverzeichnis

    67956 – SMHS 220 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG......................4 3 MONTAGE ............................5 3-1 Anschluss des Hydraulikschlauchs........................ 5 3-2 Einstellen des Antriebsriemens........................5 3-3 Einstellen der Arbeitshöhe..........................6 4 INBETRIEBNAHME ..........................7 5 WARTUNG............................7 5-1 Periodische Wartungsarbeiten ........................

  • Seite 3: Sicherheitshinweise

    67956 – SMHS 220 SICHERHEITSHINWEISE  Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.  Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ...

  • Seite 4: Piktogrammerläuterung

    67956 – SMHS 220 PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Beachten Sie die allgemeine Anschnallpflicht im Straßenverkehr! Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern.

  • Seite 5: Montage

    67956 – SMHS 220 MONTAGE  Der Schlegelmulcher wird vormontiert ausgeliefert.  Fahren Sie mit dem Traktor an die Aufnahme des Schlegelmulchers heran.  Schalten Sie den Motor des Traktors aus und ziehen Sie den Zündschlüssel.  Richten Sie die Spindelmitte der Zapfwelle (nicht im Lieferumfang enthalten) an der Aufnahme aus.

  • Seite 6: Einstellen Der Arbeitshöhe

    67956 – SMHS 220  Überprüfen Sie die Spannung des Antriebsriemens. Drücken Sie hierzu den Antriebsriemen mit dem Finger auf halber Länge zwischen den beiden Antriebsscheiben nach innen (siehe Bild unten).  Die Spannung ist ideal, wenn Sie den Riemen ca. 10 mm nach innen drücken können.

  • Seite 7: Inbetriebnahme

    67956 – SMHS 220 INBETRIEBNAHME  Überprüfen Sie vor der ersten Nutzung den Ölstand vom Getriebe. Füllen Sie bei Bedarf Öl nach.  Schmieren Sie vor der ersten Nutzung die Zapfwelle (nicht im Lieferumfang enthalten).  Überprüfen Sie, ob alle Verbindungen (Schrauben, Bolzen, etc.) fest sitzen.

  • Seite 8: Jährliche Wartungsarbeiten

    67956 – SMHS 220 5-1-3 Jährliche Wartungsarbeiten  Reinigen Sie den Schlegelmulcher vollständig und befreien Sie diesen von Rückständen jeglicher Art.  Lassen Sie das alte Getriebeöl ab und füllen Sie neues nach.  Überprüfen Sie alle Messer und reinigen Sie diese. Sollten Sie beschädigt sein, tauschen Sie diese aus! ...

  • Seite 9: Fehlerbehebung

    Zapfwelle (auf 540 U/min) ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt.

  • Seite 10: Explosionszeichnungen

    67956 – SMHS 220 EXPLOSIONSZEICHNUNGEN EXPLOSIONSZEICHNUNG SCHLEGELMULCHER SEITE 10 VON 15...

  • Seite 11: Teileliste

    67956 – SMHS 220 9-1-1 Teileliste TEILE- ORIGINAL- BEZEICHNUNG TEILE-NR EF10000111 Sicherungsbolzen EFAG140015 Ständer G89685 Unterlegscheibe 12 Federstift EF10000117 Abdeckung EFAG140104 Führungsstange EFAG140011 Aufnahmebügel A EF10000019 Sicherungsbolzen EFAG140110 Verbindungsstange G8618486 Mutter M16 G89387 Federscheibe 16 G897185 Unterlegscheibe 16 G8578286 Schraube M16x130 EFAG140018 Aufnahmebügel B...

  • Seite 12: Explosionszeichnung Schlegelwalze

    67956 – SMHS 220 Schlegelwalzen-Einheit (siehe Kap. 8.2) GB67986 Stift (elastisch) EFAG140101 Schürzenstange EF10000122 Schürze EFAG140105 Buchse GB578386 Schraube M10x80 GB518486 Mutter M18x1,5 GB97185 Unterlegscheibe 18 EFGCH120101 Hülse GB345186 Unterlegscheibe 12 GB345183 Schraube M12x1,25 EFGCH120011 Ölleitung Schnellkupplung GB617356 Mutter M18x1,5...

  • Seite 13: Teileliste Schlegelwalze

    67956 – SMHS 220 9-2-1 Teileliste Schlegelwalze TEILE- ORIGINAL- BEZEICHNUNG TEILE-NR GB618486 Sicherungsmutter M16 GB9387 Federscheibe 16 EFAG140103 Schlegelmesser GB578286 Schraube M12x80 GB1387194 Dichtungsring 45x80x10 GB/T28194 Kugellager 1308 GB893186 Sprengring 90 GB387194 Dichtungsscheibe EFAG140102 Achsenabdeckung EFAG220019 Schlegelwalze EXPLOSIONSZEICHNUNG GETRIEBEKASTEN SEITE 13 VON 15...

  • Seite 14: Teileliste Getriebekasten

    67956 – SMHS 220 9-3-1 Teileliste Getriebekasten TEILE- ORIGINAL- BEZEICHNUNG TEILE-NR GB1387194 Dichtungsring 40x68x10 GB893186 Sprengring 68 GB/T27694 Kugellager 6008 EFAG140166 Antriebswelle GB109679 Schlüssel A10x40 EFGC120132 Buchse EFGC120131 Dichtungsscheibe GB109679 Schlüssel A10x70 XH50003201 Getriebekasten EFAG140026 Antriebswellen-Rohr ZBT32001387 Haltestift 3/8“ GB9387...

  • Seite 15: Ce-Zertifikat

    67956 – SMHS 220 CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
