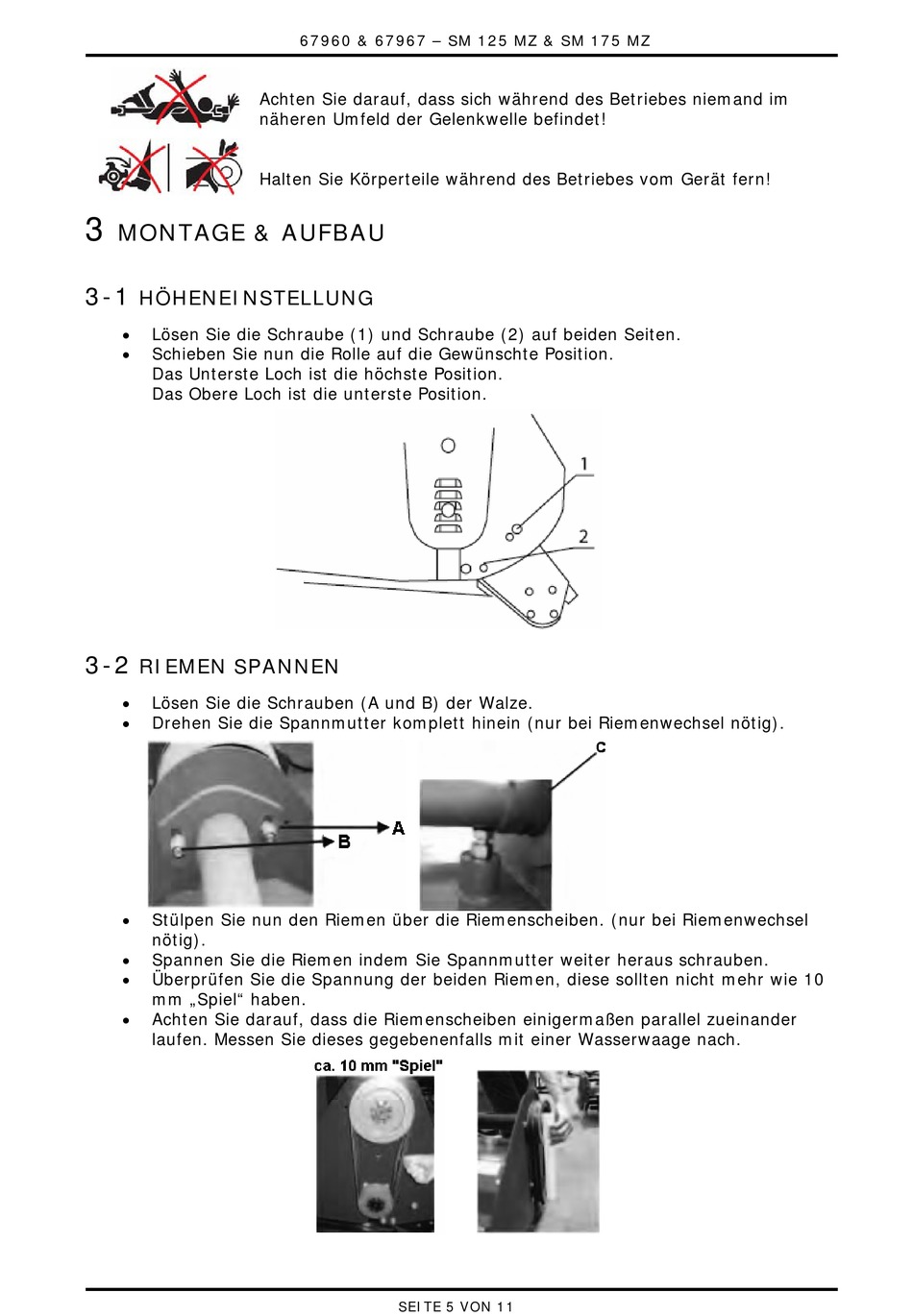

MONTAGE & AUFBAU
3-1
HÖHENEINSTELLUNG
 Lösen Sie die Schraube (1) und Schraube (2) auf beiden Seiten.
 Schieben Sie nun die Rolle auf die Gewünschte Position.
Das Unterste Loch ist die höchste Position.
Das Obere Loch ist die unterste Position.
3-2

RIEMEN SPANNEN

 Lösen Sie die Schrauben (A und B) der Walze.
 Drehen Sie die Spannmutter komplett hinein (nur bei Riemenwechsel nötig).
 Stülpen Sie nun den Riemen über die Riemenscheiben. (nur bei Riemenwechsel
nötig).
 Spannen Sie die Riemen indem Sie Spannmutter weiter heraus schrauben.
 Überprüfen Sie die Spannung der beiden Riemen, diese sollten nicht mehr wie 10
mm „Spiel" haben.
 Achten Sie darauf, dass die Riemenscheiben einigermaßen parallel zueinander
laufen. Messen Sie dieses gegebenenfalls mit einer Wasserwaage nach.
67960 & 67967 – SM 125 MZ & SM 175 MZ
Achten Sie darauf, dass sich während des Betriebes niemand im
näheren Umfeld der Gelenkwelle befindet!
Halten Sie Körperteile während des Betriebes vom Gerät fern!
