Version: N1

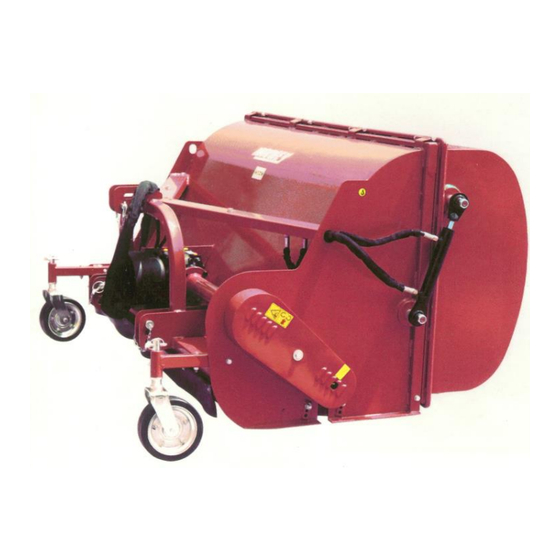

SCHLEGELMULCHER MIT
FANGBOX 160 CM
SLM 160F
ARTIKEL-NR. 67825
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 03.12.2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema SLM 160F
Inhaltszusammenfassung für Dema SLM 160F
- Seite 1 Version: N1 SCHLEGELMULCHER MIT FANGBOX 160 CM SLM 160F ARTIKEL-NR. 67825 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 03.12.2015...
-
Seite 2: Inhaltsverzeichnis
67825 – SLM 160F Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................4 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 PIKTOGRAMMERLÄUTERUNG ......................5 3 MONTAGE ............................6 3-1 Einstellen der Arbeitshöhe ..........................6 3-2 Einstellen der Riemenspannung ........................6 4 INBETRIEBNAHME ..........................7 5 WARTUNG ............................8 5-1 Periodische Wartungsarbeiten ........................ - Seite 3 67825 – SLM 160F 10 CE-KONFORMITÄTSERKLÄRUNG ....................18 SEITE 3 VON 18...
-
Seite 4: Sicherheitshinweise
67825 – SLM 160F SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 5: Piktogrammerläuterung
67825 – SLM 160F PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Überprüfen Sie vor der ersten Nutzung den Ölstand (z.B. vom Getriebe) Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern. -
Seite 6: Montage
67825 – SLM 160F MONTAGE EINSTELLEN DER ARBEITSHÖHE Lösen Sie die Schraube (1) und entfernen Sie die beiden Schrauben (2) auf beiden Seiten. Die Befestigung an den untersten Bohrlöchern führt dabei zur höchsten Arbeitshöhe und umgekehrt. Fixieren Sie anschließend wieder mit Hilfe der Schrauben (1 und 2) wieder. -
Seite 7: Inbetriebnahme
67825 – SLM 160F INBETRIEBNAHME Überprüfen Sie vor der ersten Nutzung den Ölstand vom Getriebe. Füllen Sie bei Bedarf Öl nach. Schmieren Sie vor der ersten Nutzung die Zapfwelle (nicht im Lieferumfang enthalten). Überprüfen Sie, ob alle Verbindungen (Schrauben, Bolzen, etc.) fest sitzen. -
Seite 8: Wartung
67825 – SLM 160F WARTUNG PERIODISCHE WARTUNGSARBEITEN HINWEIS: Bei den folgenden Wartungsanweisungen wird davon ausgegangen, dass der Schlegelmulcher täglich in Betrieb ist. Sollte der Schlegelmulcher über einen längeren Zeitraum nicht in Gebrauch sein, können die Wartungsintervalle selbstverständlich verkürzt werden. Tägliche Wartungsarbeiten ... -
Seite 9: Wartung Getriebekasten
67825 – SLM 160F WARTUNG GETRIEBEKASTEN Tauschen Sie das Getriebeöl nach den ersten fünfzig Arbeitsstunden aus. Danach sollte das Öl nach etwa 250 Arbeitsstunden bzw. spätestens nach einem Jahr ausgetauscht werden. Entfernen Sie hierzu den Verschlussstopfen vom Getriebekasten und lassen Sie das Altöl vollständig abfließen. -
Seite 10: Fehlerbehebung
Antriebsscheiben sitzen nicht fest Antriebsscheiben fest ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 11: Explosionszeichnungen
67825 – SLM 160F EXPLOSIONSZEICHNUNGEN MULCHER SEITE 11 VON 18... -
Seite 12: Teileliste Mulcher
67825 – SLM 160F TEILELISTE MULCHER BEZEICHNUNG BEZEICHNUNG Haken Riemenscheibe (kein) Aufhängeblech (rechts) Federscheibe 12 Bolzen Bodenplatte (links) Oberer Stift (gebogen) Verbindungsträger Zapfwellenhalter Stützrahmen Schraube M8x20 Federstecker Federscheibe 8 Ölstopfen M8x1 Unterlegscheibe 8 Schlegelachse (Einheit) Getriebeeinheit Stift (elastisch) 4x22 Sicherungsmutter M12... -
Seite 13: Antrieb
67825 – SLM 160F ANTRIEB TEILELISTE ANTRIEB BEZEICHNUNG BEZEICHNUNG Riemenscheibe (groß) Schwellplatte Antriebsriemen Unterlegscheibe A13x8x1020 Sechskantschraube Öldichtung FB55x80x8 M6x25 Unterlegscheibe 6 Schmiernippel M8x1 Innenquellmuffe Distanzstück Mutter M12 Schraube M10x90 Außenquellmuffe Unterlegscheibe 10 Quellring Scheibenabdeckung Getriebe Riemenscheibe (klein) Schutzabdeckung Blockierplatte Schraube M10x40... -
Seite 14: Fangbox
67825 – SLM 160F FANGBOX TEILELISTE FANGBOX BEZEICHNUNG BEZEICHNUNG Schraube M12x30 Mutter M8 Unterlegscheibe 12 Federscheibe8 Mutter M12 Unterlegscheibe Träger Schraube M8x20 Unterlegscheibe 12 Schraube M10x45 Schraube M12x50 Unterlegscheibe 10 Verbindungsplatte Mutter M10 Schraube M12x110 Schlauch Bolzen Mutter 20 Unterlegscheibe 24... -
Seite 15: Radgestell
67825 – SLM 160F RADGESTELL TEILELISTE RADGESTELL BEZEICHNUNG BEZEICHNUNG Schraube M12x120 Mutter M10 Unterlegscheibe 12 Federscheibe 10 Nylonbuchse Unterlegscheibe 10 Radeinheit Radstütze Unterlegscheibe 12 Schraube M10x65 Mutter M12 Schraube M10x60 Blockierplatte Sicherungsstift Pressplatte Verstellring Schraube M6x25 Fettnippel Unterlegscheibe 6 Radhalterung... -
Seite 16: Getriebe
67825 – SLM 160F GETRIEBE 9-10 TEILELISTE GETRIEBE BEZEICHNUNG BEZEICHNUNG Öldichtung Blockierabdeckung Bolzen Antriebswelle Federscheibe Schlüssel 10x45 Hintere Abdeckung Verbindungs-Buchse (groß) Seegering Verstellscheibe (opt.) Verstellscheibe (opt.) Muffe Kugellager Buchse Buchse Unterlegscheibe (aus Papier, klein) Muffe Öldichtung Winkel-Zahnrad Kugellager 6007 Einführ-Antriebswelle... -
Seite 17: Schlegelwalze
67825 – SLM 160F 9-11 SCHLEGELWALZE 9-12 TEILELISTE SCHLEGELWALZE BEZEICHNUNG Kugellager mit Flansch 90207 Schlegelwalze Schraube M12x80 Buchse Schlegel Sicherungsmutter M12 Öldichtung FB55x80x8 Öldichtungs-Buchse SEITE 17 VON 18... -
Seite 18: Eu-Konformitätserklärung
Bei einer mit uns nicht abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. In case of alteration of the machine, not agreed upon by us, this declaration will cease to be valid. Bezeichnung des Geräts: Schlegelmulcher mit Fangbox (SLM 160F) Machine Description: Artikel-Nr.: 67825 Article-No.: Einschlägige EU-Richtlinien:...
