3

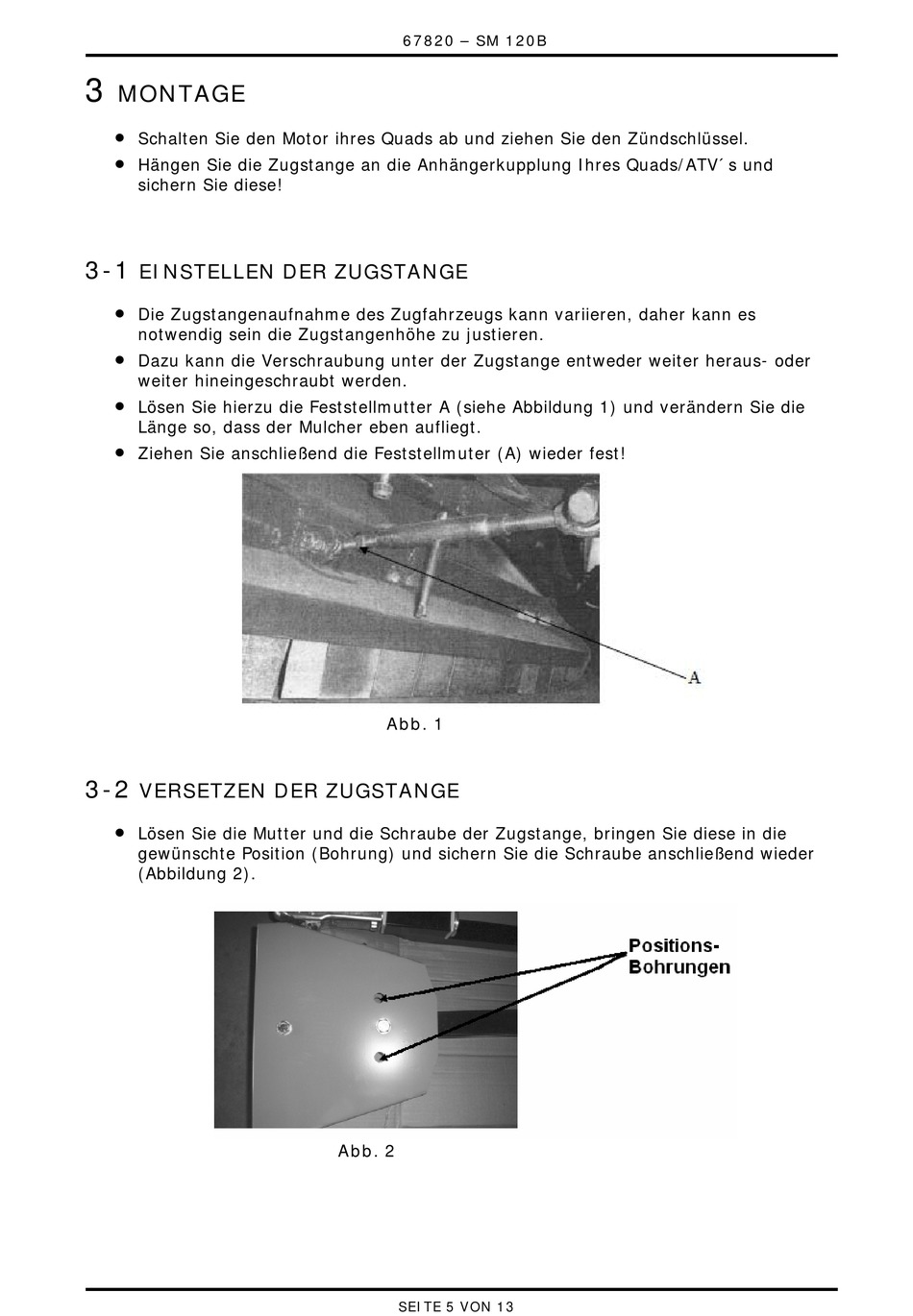

MONTAGE


Schalten Sie den Motor ihres Quads ab und ziehen Sie den Zündschlüssel.

Hängen Sie die Zugstange an die Anhängerkupplung Ihres Quads/ATV´s und
sichern Sie diese!
3-1

EINSTELLEN DER ZUGSTANGE


Die Zugstangenaufnahme des Zugfahrzeugs kann variieren, daher kann es
notwendig sein die Zugstangenhöhe zu justieren.

Dazu kann die Verschraubung unter der Zugstange entweder weiter heraus- oder
weiter hineingeschraubt werden.

Lösen Sie hierzu die Feststellmutter A (siehe Abbildung 1) und verändern Sie die
Länge so, dass der Mulcher eben aufliegt.

Ziehen Sie anschließend die Feststellmuter (A) wieder fest!
3-2

VERSETZEN DER ZUGSTANGE


Lösen Sie die Mutter und die Schraube der Zugstange, bringen Sie diese in die
gewünschte Position (Bohrung) und sichern Sie die Schraube anschließend wieder
(Abbildung 2).
67820 – SM 120B
Abb. 1
Abb. 2
SEITE 5 VON 13
