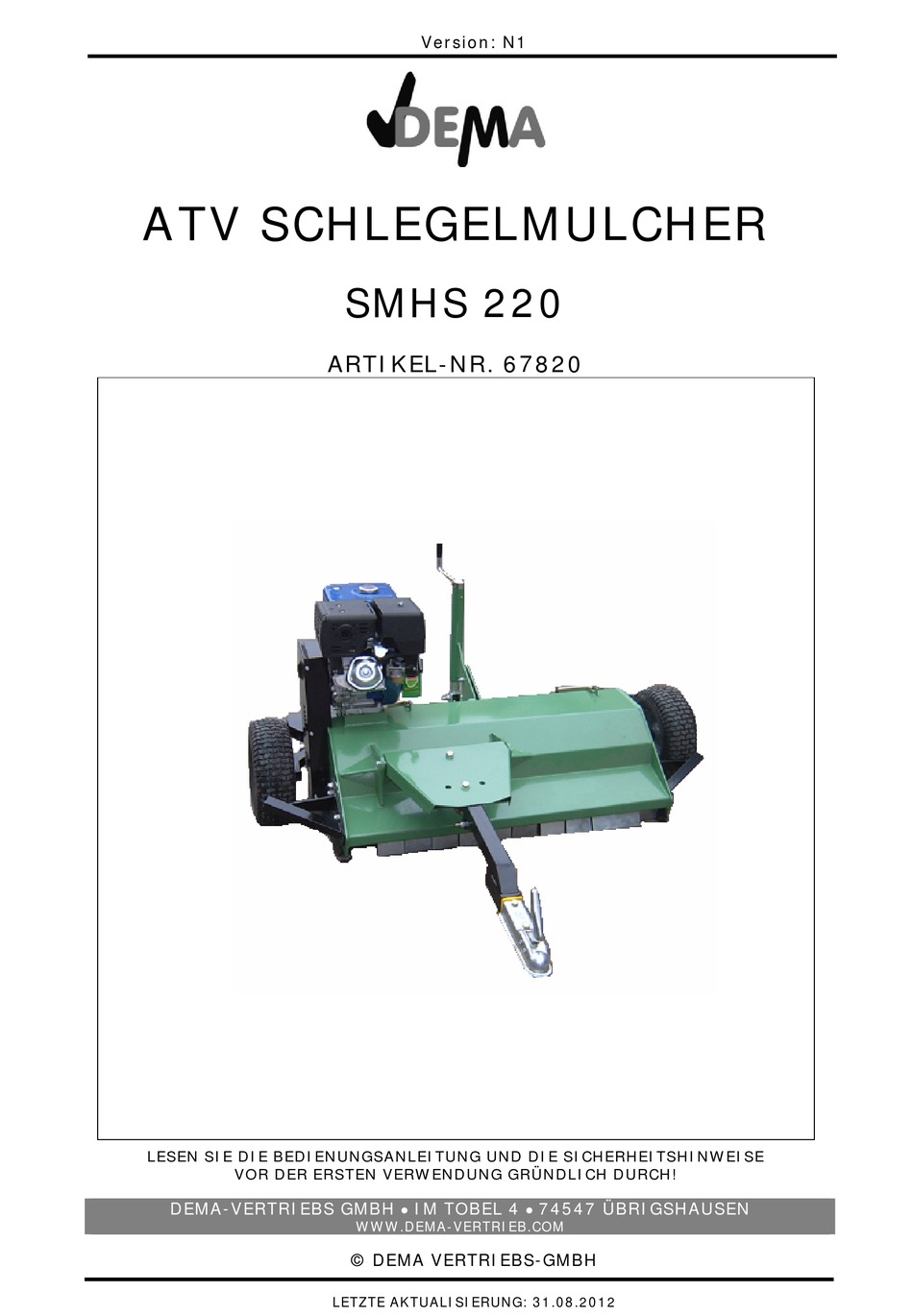

- Seite 1 Version: N1 ATV SCHLEGELMULCHER SMHS 220 ARTIKEL-NR. 67820 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 31.08.2012...
-
Seite 2: Inhaltsverzeichnis
67956 – SMHS 220 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 PIKTOGRAMMERLÄUTERUNG......................4 3 MONTAGE ............................5 3-1 Einstellen der Zugstange ..........................5 3-2 Versetzen der Zugstange ..........................5 3-3 Seitenschutzlage ändern ..........................6 3-4 Einstellen der Schnitthöhe ..........................6 4 BEDIENUNG ............................ -
Seite 3: Sicherheitshinweise
67956 – SMHS 220 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 4: Bestimmungsgemäße Verwendung
67956 – SMHS 220 BESTIMMUNGSGEMÄßE VERWENDUNG Der Schlegelmulcher eignet sich zum Mähen und gleichzeitigen Zerkleinern des Mähgutes. Der Schlegelmulcher ist nicht als Beförderungsmittel geeignet! PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! -
Seite 5: Montage
67956 – SMHS 220 MONTAGE Schalten Sie den Motor ihres Quads ab und ziehen Sie den Zündschlüssel. Hängen Sie die Zugstange an die Anhängerkupplung Ihres Quads/ATV´s und sichern Sie diese! EINSTELLEN DER ZUGSTANGE Die Zugstangenaufnahme des Zugfahrzeugs kann variieren, daher kann es notwendig sein die Zugstangenhöhe zu justieren. -
Seite 6: Seitenschutzlage Ändern
67956 – SMHS 220 SEITENSCHUTZLAGE ÄNDERN Die Seitenschutze sollen das Gewicht des Mulchers auffangen und somit diesen vor Beschädigungen bewahren, wenn dieser z.B. in eine Vertiefung fährt. Um die Lage der Schutze zu ändern, lösen Sie einfach die beiden Bolzenschrauben (A+B) auf beiden Seiten, wählen Sie eine andere Bohrung (parallel auf beiden... -
Seite 7: Beendigung Der Arbeiten
67956 – SMHS 220 Nach einigen Sekunden im Leerlauf (Warmlaufphase), stellen Sie eine Umdrehungsgeschwindigkeit von max. 3.600 U/min ein. Sie können nun mit dem Quad langsam anfahren und beginnen, den Boden mit dem Mulcher zu bearbeiten. Fahren Sie zunächst langsam an, um die optimale Geschwindigkeit herauszufinden. -
Seite 8: Wartung
Kontaktieren Sie bei größeren Problemen (z.B. Motordefekt) einen Mechaniker. ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 9: Explosionszeichnungen
67956 – SMHS 220 EXPLOSIONSZEICHNUNGEN EXPLOSIONSZEICHNUNG MULCHER SEITE 9 VON 13... -
Seite 10: Teileliste Mulcher
67956 – SMHS 220 8-1-1 Teileliste Mulcher TEILE- ORIGINAL- BEZEICHNUNG TEILE-NR Bolzenschraube M12x30 GB5783-86 Federscheibe 12 GB93-87 Flache Scheibe 12 GB97.1-85 Fixierbuchse MFP120.00.106 Sprengring 35 GB894.1-85 Sprengring 62 GB893.1-86 Kugellager 6007Z GB278-89 Antriebsriemen-Scheibe MFP120.00.152 Kupplung MFP120.00.017 Passfeder 6,3x7x50 GB1096-79 Abdeckung MFP120.00.018... -
Seite 11: Explosionszeichnung Reifengestell
67956 – SMHS 220 Bolzenschraube M6x16 GB5783-86 Federscheibe 6 GB93-87 Flache Scheibe 6 GB97.1-85 Flügelmutter M6 GB62-88 Abdeckblech MFP120.00.111 Schutzabdeckung MFP120.00.011 EXPLOSIONSZEICHNUNG REIFENGESTELL 8-2-1 Teileliste Reifengestell TEILE- ORIGINAL- BEZEICHNUNG TEILE-NR Schmiernippel GB1152-89 Mutter M12 GB6170-86 Flache Scheibe 12 GB97.1-85 Schutzrohr MFP120.00.038-A... -
Seite 12: Explosionszeichnung Zuganbau
67956 – SMHS 220 EXPLOSIONSZEICHNUNG ZUGANBAU 8-3-1 Teileliste Getriebekasten TEILE- ORIGINAL- BEZEICHNUNG TEILE-NR Zugsohle ATV120.013 Bolzenschraube M16x80 GB5782-86 Unterlegscheibe 16 GB97.1-85 Feststellmutter M16 GB184-86 Bolzenschraube M20x90 GB5782-86 Unterlegscheibe 20 GB97.1-85 Federscheibe 20 GB93-87 Mutter M20 GB6170-86 Zugsäule ATV120.00.015 Bolzenschraube M12x80... -
Seite 13: Ce-Zertifikat
67956 – SMHS 220 CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
