Installation

Es ist verboten, unbefugte Veränderungen an der Feuerstelle vorzunehmen.
Es ist sicherzustellen, dass die für die Verbrennung benötigte Luftmenge ausreichend ist. Die direkte
Verbrennungsluftzufuhr ist zwingend.
Der Ofen ist mit Konvektions-Luftauslässen ausgestattet, die mit geeigneten Luftkanälen zu anderen
Räumen verbunden werden können.
Die Bodenstruktur muss solide genug sein, um das Gewicht des Ofens sowie, wenn nötig, den Kamin
zu tragen.
Bei der Platzierung des a t t i k a R-500/R-700/R-900 sollte die Wärmeverteilung zu anderen Räumen
mitberücksichtigt werden. Dies ermöglicht Ihnen einen optimalen Einsatz Ihrer Feuerstelle. Der
Standort der Feuerstelle sollte einen sicheren Abstand zu brennbaren Materialien gewährleisten. Siehe
Typenschild an der Feuerstelle und beachten Sie insbesondere auch die örtlich geltenden
Vorschriften.
Es muss vorab entschieden werden, wo die Ein- und Ausgänge des Konvektionssystems zu platzieren
sind. Der erforderliche Installationsbereich der Konvektionslöcher muss eingehalten werden.
Verfärbungen der Wand über den Türen und den Konvektionsluftauslässen können durch die heiße
Luft auftreten. a t t i k a übernimmt keine Verantwortung für den Einbau und den daraus entstehenden
Schäden.
Die Feuerstelle muss beim Empfang auf Defekte überprüft werden.
Nehmen Sie die Feuerstelle von der Palette und platzieren Sie sie am Aufstellort auf einem geeigneten
Bodenschutz.
Die Feuerstelle mittels Stellschrauben horizontal und vertikal ausrichten.
Entfernen Sie die Frontplatte und Tür der Feuerstelle. Achten Sie darauf, dass das Glas an der Tür nicht
beschädigt wird. Decken sie den Ofenkorpus ausreichend ab, um Zement- und Farbspritzer zu
vermeiden.
Installieren Sie das isolierte Rauchabgangsrohr auf dem Austrittsstutzen innerhalb der
Konvektionsbereichs. Wichtig ist, dass es keine undichten Stellen zwischen dem
Rohr und der Feuerstelle gibt. Installieren Sie das isolierte Rauchrohr und schließen
Sie es am Kamin an.

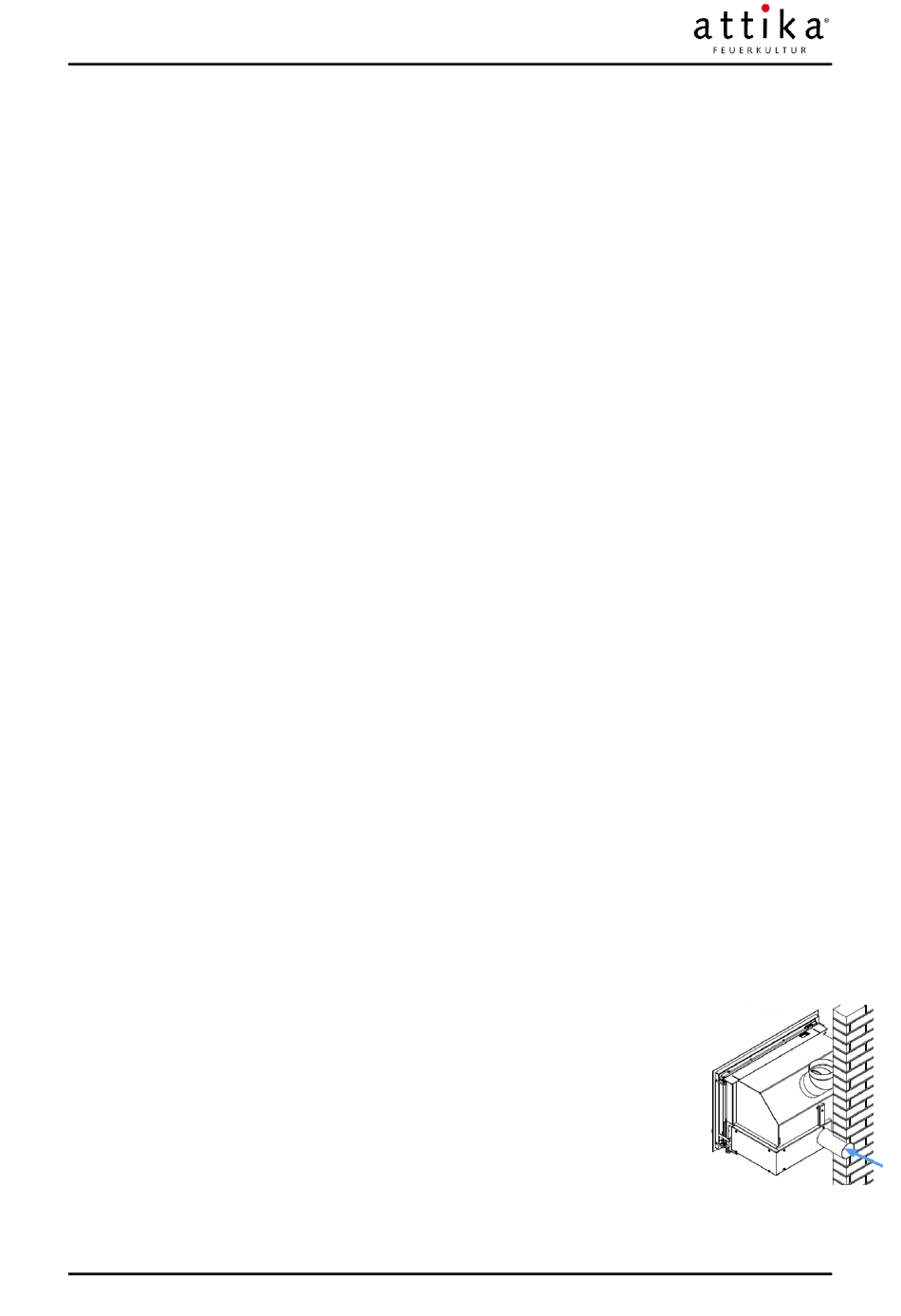

Installieren Sie die Frischluftzufuhrsverbindung am Stutzen des Rohrs (Abb.
Rechts) und, falls vorgesehen, die zusätzlichen Rohre am Konvektionssystem.
Die Feuerstelle ist nun bereit für die Montage an die Platten- oder Backsteinwand.
Die Schutzfolien und Klebestreifen sind erst nach Vollendung der endgültigen
Wandoberfläche (nach Verputz und Anstrich) zu entfernen.
