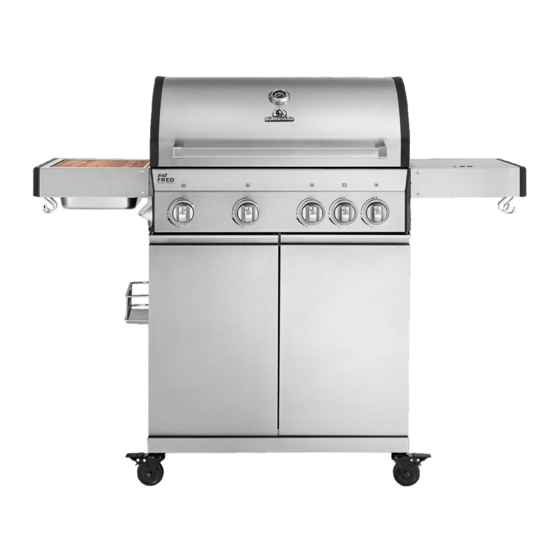

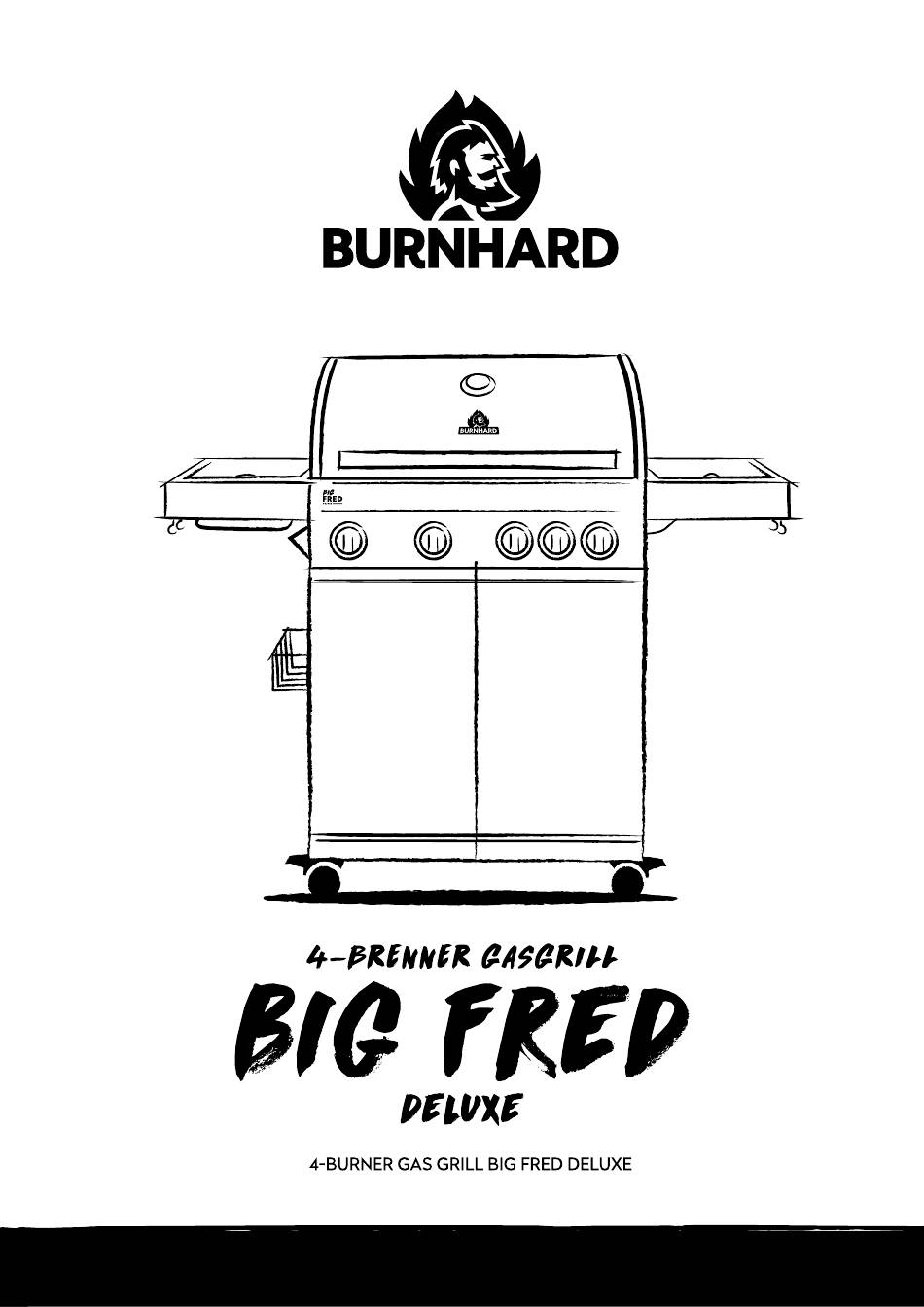

Burnhard BIG FRED DELUXE Bedienungsanleitung

4-brenner gasgrill
Vorschau ausblenden Andere Handbücher für BIG FRED DELUXE:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Burnhard BIG FRED DELUXE

Inhaltszusammenfassung für Burnhard BIG FRED DELUXE

  • Seite 2: Inhaltsverzeichnis

    INHALT 4 BRENNER GASGRILL BIG FRED DELUXE Technische Daten Sicherheitshinweise Lieferumfang/Teilebeschreibung Gasgrill aufbauen Gasflasche anschliessen Gasgrill betreiben Gasgrill reinigen Regelmässige Wartung Fehlerbehebung Gasgrill aufbewahren Kundenservice Entsorgung/Umweltschutz Konformitätserklärung...

  • Seite 4: Technische Daten

    TECHNISCHE DATEN Leistung: I nsgesamt 17 kW – 3 Hauptbrenner mit 3,5 kW, 1 Infrarot-Keramikbrenner mit 3,5 kW, 1 Seitenkochfeld mit 3 kW Maße (B/H/T): 140 x 118 x 55 cm Gewicht: ca. 48 kg Nennwärmebelastung (Hs) Brenner: 17 kW Anschlusswert Brenner: 1236 g/h Ausgangsdruck:...

  • Seite 5: Gerät Auspacken

    GERÄT AUSPACKEN Gefahr für Kinder. Lebensgefahr durch Ersticken/Verschlucken. Halte das Verpackungsmaterial von Kin- dern fern. Entsorge es sofort. Bewahre Kleinteile außerhalb deren Reichweite auf. GASANLAGE ANSCHLIESSEN Brand- und Explosionsgefahr • Dieser Gasgrill darf nur mit einem Druckminderer betrieben werden. Der beiliegende Druckminderer ist für den Betrieb mit Flüssiggas werkseitig korrekt eingestellt.

  • Seite 6: Gasgrill Warten

    und halte Kinder und Haustiere vom Gasgrill fern. sofort das Ventil der Gasflasche zu. • Beuge dich beim Zünden oder Betreiben niemals • Vor jedem Stellplatzwechsel muss der Grill aus- über den offenen Grill. geschaltet, das Ventil der Gasflasche zugedreht •...

  • Seite 7: Aufbewahrungshinweise

    • Bringe das Opfer an die frische Luft. Verständige einen Arzt oder den Rettungsdienst. Leite bei Atem- stillstand die künstliche Beatmung ein. Maßnahmen nach schweren Verbrennungen oder Verbrühungen • Es besteht akute Gefahr einer Unterkühlung und eines Schocks. Rufe sofort den Rettungsdienst! •...

  • Seite 8: Lieferumfang/Teilebeschreibung

    LIEFERUMFANG/TEILEBESCHREIBUNG...
  • Seite 9 Ref. Beschreibung Menge Deckel Deckelthermometer Grillrost Flammenverteiler Fettablaufblech Halterung Fettauffangschale Fettauffangschale Stövchen Seitenkochfeld Seitentisch mit Kocher (rechts) Gewürz- und Saucenhalterung Halterung Gasflasche Bodenplatte Gasflasche Gasdruckminderer und Schlauch Aufhängung Gasflasche Schwenkrolle Verstärkung Unterschrank Türspindel Seitenwand Unterschrank (rechts) Boden Unterschrank Rückwand Unterschrank Rückwand Unterschrank klein Strebe Unterschrank Tür...
  • Seite 10 BEFESTIGUNGEN x 18 5/32-32 1/4-20...

  • Seite 11: Gasgrill Aufbauen

    GASGRILL AUFBAUEN Verletzungsgefahr ACHTUNG: Achte darauf, deinen Grill entsprechend der folgenden Anleitung richtig zusammenzubauen. Die Nichtbeachtung dieser Anweisungen kann zu schweren Körperverletzungen und/oder Sachschäden führen. Wenn du Fragen zur Montage oder zum Betrieb hast, wende dich an unseren Kundenservice. Der Gasgrill kann teilweise scharfe Kanten aufweisen. Trage während der Montage Sicherheitshandschuhe, um Schnittverletzungen vorzubeugen.
  • Seite 13 2 x A 6 x B...
  • Seite 14 4 x A 4 x B...
  • Seite 15 8 x B 4 x D...
  • Seite 16 1 x A Der Gasanschluss ist für den Transport mit einem Kabelbinder unter der Konsole befestigt. Löse den Kabel- binder und schraube den Gasanschluss an die Seitenwand des Grills.
  • Seite 18 2 x C...
  • Seite 19 2 x A...
  • Seite 21 ACHTUNG: Der Grill strahlt Hitze ab. Stelle den Grill nie direkt an Glasfronten, Wände, Pflanzen etc. Der minimale Abstand zu Objekten jeder Art beträgt: Nach hinten: 60 cm Zur Seite: 50 cm Nach oben: 100 cm 100 cm 60 cm 50 cm 50 cm...

  • Seite 22: Gasflasche Anschliessen

    GASFLASCHE ANSCHLIESSEN Brand- und Explosionsgefahr ACHTUNG: Schließe neue oder nicht vollständig entleerte Gasflaschen niemals an, wenn sich Zündquellen in unmittelbarer Umgebung befinden. Nicht rauchen. Die folgenden Teile sind im Lieferumfang enthalten. Sie entsprechen der Norm, die für das jeweilige Land gilt, in das der Grill geliefert wird: •...

  • Seite 23: Energiespartipps

    LECKTEST • Sprühe alle Dichtstellen mit handelsüblichem Lecksuchspray ein oder pinsele sie mit Seifenwasser (Ver- hältnis: 1 Teil Seife auf 3 Teile Wasser) ein. • Drehe das Ventil der Gasflasche auf. An undichten Stellen zeigen sich kleine Bläschen. • Drehe das Ventil der Gasflasche wieder zu. •...

  • Seite 24: Gasgrill Betreiben

    GASGRILL BETREIBEN ACHTUNG: Schalte den Grill niemals mit geschlossenem Deckel ein. Bevor du auf dem Gasgrill das erste Mal grillst, solltest du unbedingt vorab mit einem feuchten Tuch über die Oberfläche des Deckels sowie die äußeren Teile der Brennkammer wischen. So verhinderst du, dass etwaige Rückstände aus der Produktion einbrennen können.

  • Seite 25: Verwendung Des Seitenkochfelds

    1. Öffne den Deckel deines Grills. 2. Drehe den Stellknopf gegen den Uhrzeigersinn, bis du das Gas ausströmen hörst. 3. Zähle bis 5 und zünde den Brenner, indem du den Stellknopf ein Stück weiterdrehst. Du hörst das „Klick“-Geräusch der Piezozündung. 4.

  • Seite 26: Reinigung Nach Jedem Gebrauch

    REINIGUNG NACH JEDEM GEBRAUCH Um deinen Grill für den nächsten Einsatz wieder fit zu machen, solltest du ihn nach jedem Gebrauch (ohne Grillgut) ausbrennen lassen. Rückstände und Fett auf den Rosten können so verbrennen und hinterher einfach abgebürstet werden. 1. Schließe den Deckel und stelle alle Edelstahlbrenner (nicht das Seitenkochfeld) auf „HI“. Stelle den Infrarot-Keramikbrenner auf „LO“.

  • Seite 27: Pflege Von Gussrosten

    Edelstahlreinigers und überschreite diese nicht. • Entferne eventuelle Rückstände des Edelstahlreinigers mit einem sauberen weichen Baumwolltuch. ACHTUNG: Stelle sicher, dass alle Rückstände des Edelstahlreinigers komplett entfernt sind, bevor du deinen Grill das nächste Mal benutzt. Sie können sonst einbrennen und das Material verfärben oder beschädigen.

  • Seite 28: Regelmässige Wartung

    REGELMÄSSIGE WARTUNG Nach dem Grillen solltest du den Grill direkt für das nächste Grillen vorbereiten. Lasse den Grill auf voller Hitze mit geschlossenem Deckel ausbrennen (ohne jegliches Grillgut), um Rückstände von Grillgut und Fett auf den Rosten zu verbrennen und anschließend durch Abbürsten zu beseitigen. Gehe dazu folgendermaßen vor: 1.

  • Seite 29: Fehlerbehebung

    FEHLERBEHEBUNG Problem Mögliche Ursache Lösung Neue Gasflasche Gasflasche ist leer anschließen Druckminderer Defekter Druckminderer im Fachhandel überprüfen lassen Fremdkörper im Brenner Brenner säubern Brenner zünden nicht Fremdkörper im Zündsystem Zündung und Schlauch säubern oder Schlauch Piezozündung austauschen Kein Zündfunke lassen Düse defekt (falls die Brenner Beim Kundenservice nach Ersatz trotz vorheriger Maßnahmen...

  • Seite 30: Kundenservice

    Produkt und Verpackung müssen entsprechend den örtlichen Bestimmungen entsorgt werden. Informiere dich gegebenenfalls bei deinem örtlichen Entsorgungsunternehmen. KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Springlane GmbH, dass sich das Produkt in Übereinstimmung mit den grundlegenden CE Anforderungen zum Tag der Ausstellung befindet. Die vollständige Konformitätserklärung kann unter www.burnhard.de eingesehen werden.

  • Seite 31: Service-Hotline

    IMPRESSUM Au au- und Bedienungsanleitung 4-Brenner Gasgrill Big FRED Deluxe mit Infrarot-Keramik-Brenner und Seitenkochfeld Art-Nr.: 944485 Druck- und Satzfehler vorbehalten. Copyright © BURNHARD c/o Springlane GmbH Reisholzer Werftstraße 25a 40589 Düsseldorf, Germany Telefon: +49 (0)211 749 55 10 Telefax: +49 (0)211 749 55 11 0 E-Mail: info@burnhard.de...
