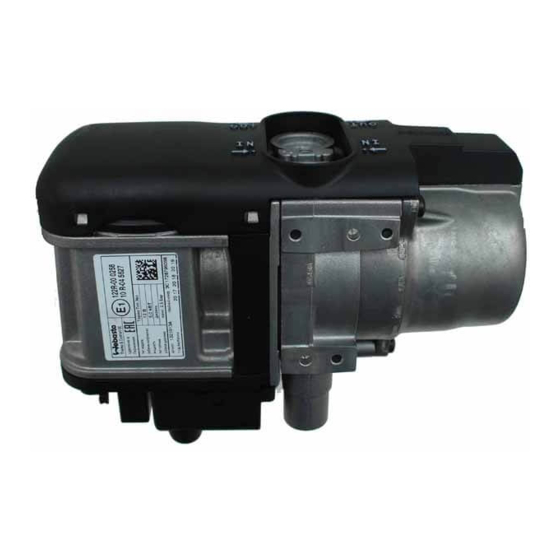

Wasser-Heizgerät
Zusatzheizung Thermo Top Evo
Einbaudokumentation
Peugeot 508 / 508 SW
Benzin und Diesel
ab Modell 2011
Linkslenker
Klimaautomatik
Schaltgetriebe
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1317547A
e1
00 0258
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Peugeot 508 / 508 SW Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät einbauen Vorwort Kühlmittelkreislauf 2.0 D Allgemeine Hinweise Kühlmittelkreislauf 1.6 B und 2.2 D Spezialwerkzeug Brennstoff Erläuterungen zum Dokument Abschließende Arbeiten Vorarbeiten Schablone Tankentnehmer Benzin Einbauort Heizgerät Schablone Tankentnehmer Diesel Elektrik vorbereiten Bedienungshinweise für den Endkunden Elektrik... -
Seite 3: Heizgerät / Einbaukit
Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top Evo zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Peugeot 508 / 508 SW Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie komplett mit Träger ausbauen - Luftfilter komplett mit Ansaugschlauch ausbauen... -
Seite 6: Elektrik Vorbereiten
Peugeot 508 / 508 SW Elektrik vorbereiten Leitungsabschnitte behalten ihre Numerie- rung im gesamten Dokument! Leitungen gemäß Schaltplan anschliessen! Siche- 1 Sicherungshalter Innenraum rungshal- Ltg. rt K1/87a ter Innen- Ltg. K1/30 raum vor- bereiten Sicherung F4 25A und K1-Relais einsetzen! rt/sw gn/ws 0,5²... - Seite 7 Peugeot 508 / 508 SW Leitungen an Sockel IPCU anschließen. Ltg. sowie Ltg. rt und Ltg. sw in je ei- nen Isolierschlauch einziehen. Ltg. br 50 lang Ltg. br 300 lang IPCU vor- IPCU Ltg. bl 50 lang montieren Ltg. bl 950 lang Ltg.
-
Seite 8: Elektrik
Peugeot 508 / 508 SW Elektrik Sicherungshalter Motorraum Plus- und Masseleitung 1 Fzg.eigene Schraube, Karosseriescheibe 1 Plusleitung 2 Schraube M5x16, Karosseriescheibe [2x], 2 Masseleitung an fzg.eigenen Massestütz- Halteplatte Sicherungshalter, Mutter punkt 3 Sicherungen F1-2 aufgesteckt 4 Winkel Schema Kabel- baumverle- gung Kabelbaum Dosierpumpe erst später zusammen mit Brenn-... -
Seite 9: Gebläseansteuerung
4² 0,75² 0,75² 8050 IPCU 0,75² 0,5² 2V NR 4² 6V NR 8045 0,75² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo Zentralelektrik In- grün 6poliger Stecker HG nenraum weiß 2poliger Stecker HG 2V NR 2-poliger Stecker 4-poliger Stecker... - Seite 10 Peugeot 508 / 508 SW 1 Sicherungshalter Innenraum 2 Fzg.eigener Stehbolzen, Bundmutter Siche- rungshal- ter Innen- raum mon- tieren Kabelbaum Heizgerät 1 mit Kabelbaum Si- cherungshalter Innenraum 2 gemäß Schalt- plan farbgleich verbinden! Ltg. br IPCU/85 Ltg. gn/ws IPCU/86 Kabelbäu- me verbin- Anschluss am 6-poligen Stecker 3 Klimasteu- ergerät.
- Seite 11 Peugeot 508 / 508 SW Anschluss nach dem Zwischenstecker IC26 2 ! Verbindungen gemäß Schaltplan herstel- len. 1 Ltg. rt 2-poliger Stecker IC26 Pin 1 3 Ltg. rt Gebläseregler Pin 3 Anschluss Ltg. rt K1/87a K1-Relais Ltg. K1/30 Anschluss am OBD-Stecker 2 ! Verbindungen gemäß...
-
Seite 12: Vorwahluhr
Peugeot 508 / 508 SW Vorwahluhr 1 Vorwahluhr Vorwahl- uhr mon- tieren Option Telestart Fußmatte Fahrerseite zurückschlagen. Emp- fänger 1 mit Klebeband befestigen. Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 2 mit Kabelbinder 1 an fzg.eigenen Kabelbaum befestigen! Tempera- tursensor montieren... -
Seite 13: Einbauort Vorbereiten
Peugeot 508 / 508 SW Einbauort vorbereiten Stecker von Position 2 (wenn vorhanden) nach Position 5 versetzen! 1 Befestigungspunkt für Heizgerät (vor- Lochbild handene Bohrungen) übertragen 2 Befestigungspunkt für Heizgerät (vor- handene Bohrungen) 3 Befestigungspunkt für Heizgerät (vor- handene Gewindebohrung, bzw. Steh- bolzen) 4 Kantenschutz 100 Heizgerät einbauen... -
Seite 14: Kühlmittelkreislauf 2.0 D
Peugeot 508 / 508 SW Kühlmittelkreislauf 2.0 D ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 15 Peugeot 508 / 508 SW Abschnitt X entsorgen Schläuche ablängen Flechtschutzschläuche auf Schlauch A und B aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch, Länge 50 [4x] Schläuche vorberei- Fzg.eigenen Schlauch 1 ausbauen! Flecht- schutzschlauch entfernen und entsorgen! Schlauch ausbauen Kunststoffschelle 5 aufschneiden und Kupp- lung Motorausgang 1 demontieren.
- Seite 16 Peugeot 508 / 508 SW 1 Schlauchstück Wärmetauschereingang 2 Kupplung Motorausgang um 180° ver- dreht Anschluss Motoraus- gang und Wärmetau- scherein- gang Profilgummi sw 2 mit Kabelbinder an Strebe 1 befestigen! Verlegung im Motor- raum Verlegung im Motor- raum Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Anschluss Heizgerät...
-
Seite 17: Kühlmittelkreislauf 1.6 B Und 2.2 D
Peugeot 508 / 508 SW Kühlmittelkreislauf 1.6 B und 2.2 D ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 18 Peugeot 508 / 508 SW Abschnitt X entsorgen! Schlauch A = 180°-Bogen 1.6 Benzin Schläuche ablängen 2.2 Diesel Alle Fahrzeuge Flechtschutzschläuche auf Schlauch B und C aufschieben und ablängen. Schrumpfschlauch zuschneiden. Schläuche 1 Schrumpfschlauch, Länge 50 [4x] vorberei- Schläuche vormontie- 1.6 Benzin Fzg.eigenen Schlauch Motorausgang / Wär- metauschereingang an der Markierung tren-...
- Seite 19 Peugeot 508 / 508 SW 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scherein- gang 1 Schlauch Motorausgang Anschluss Motoraus- gang Kabelbinder an Position 3 an Halterung Seil- zug und Schlauch B und C befestigen! 1 Kabelbinder [2x] 2 Halterung Seilzug Verlegung im Motor- raum Verlegung Motorraum...
- Seite 20 Peugeot 508 / 508 SW Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Anschluss Heizgerät 2.2 Diesel Fzg.eigenen Schlauch Motorausgang / Wär- metauschereingang an der Markierung tren- nen. Flechtschutzschlauch (wenn vorhanden) im Bereich der Trennstelle entfer- Trennstelle nen! 1 Schlauchstück Wärmetauschereingang 2 Schlauchstück Motorausgang 1 Schlauch Motorausgang Anschluss...
- Seite 21 Peugeot 508 / 508 SW Profilgummi sw 2 aufschieben und mit Kabel- binder an Strebe 1 befestigen! Verlegung im Motor- raum Verlegung Motorraum Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Anschluss Heizgerät 1317547A...
-
Seite 22: Brennstoff
Peugeot 508 / 508 SW Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 23 Peugeot 508 / 508 SW 1 Bundmutter an fzg.eignen Stehbolzen 2 Dosierpumpe 3 Schlauchstück, Caillauschelle Ø 10 [2x] 4 Brennstoffleitung, Kabelbaum Dosier- pumpe in Wellrohr 5 Kabelbaum Dosierpumpe, Stecker mon- Dosier- tiert pumpe 6 Halterung Dosierpumpe montieren 1 Brennstoffleitung in Wellrohr 2 Schlauchstück, Caillauschelle Ø...
- Seite 24 Peugeot 508 / 508 SW Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! Tankarmatur gemäß Herstellerangaben ein- bauen! 1 Brennstoffleitung Brennstoff- 2 Schlauchstück, Caillauschelle Ø 10 [2x] leitung an- 3 Tankentnehmer schließen Diesel 1 Brennstoffleitung, Kabelbaum Dosier- pumpe in Wellrohr Leitungen verlegen Fzg.eigene Mutter an Position 1 entfernen...
- Seite 25 Peugeot 508 / 508 SW 1 Brennstoffleitung in Wellrohr 2 Schlauchstück [2x], Caillauschelle Ø 10 [4x] 3 Brennstoffleitung, Kabelbaum Dosier- pumpe in Wellrohr 4 Kabelbaum Dosierpumpe, Stecker mon- Anschluss tiert Dosier- pumpe Tankarmatur 1 gemäß Herstellerangaben ausbauen! 2 Lochbild übertragen, Bohrung Ø 6 3 Karosseriescheibe Ø...
-
Seite 26: Abschließende Arbeiten
Unterfahrschutz 1 montieren (Abgasend- stück mittig in Aussparung)! 2 Abgasendstück Unterfahr- schutz montieren Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: hotline@webasto.de http://www.webasto.de... -
Seite 27: Schablone Tankentnehmer Benzin
Peugeot 508 / 508 SW Schablone Tankentnehmer Benzin 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1317547A... -
Seite 28: Schablone Tankentnehmer Diesel
Peugeot 508 / 508 SW Schablone Tankentnehmer Diesel 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1317547A... -
Seite 29: Bedienungshinweise Für Den Endkunden
Peugeot 508 / 508 SW Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
