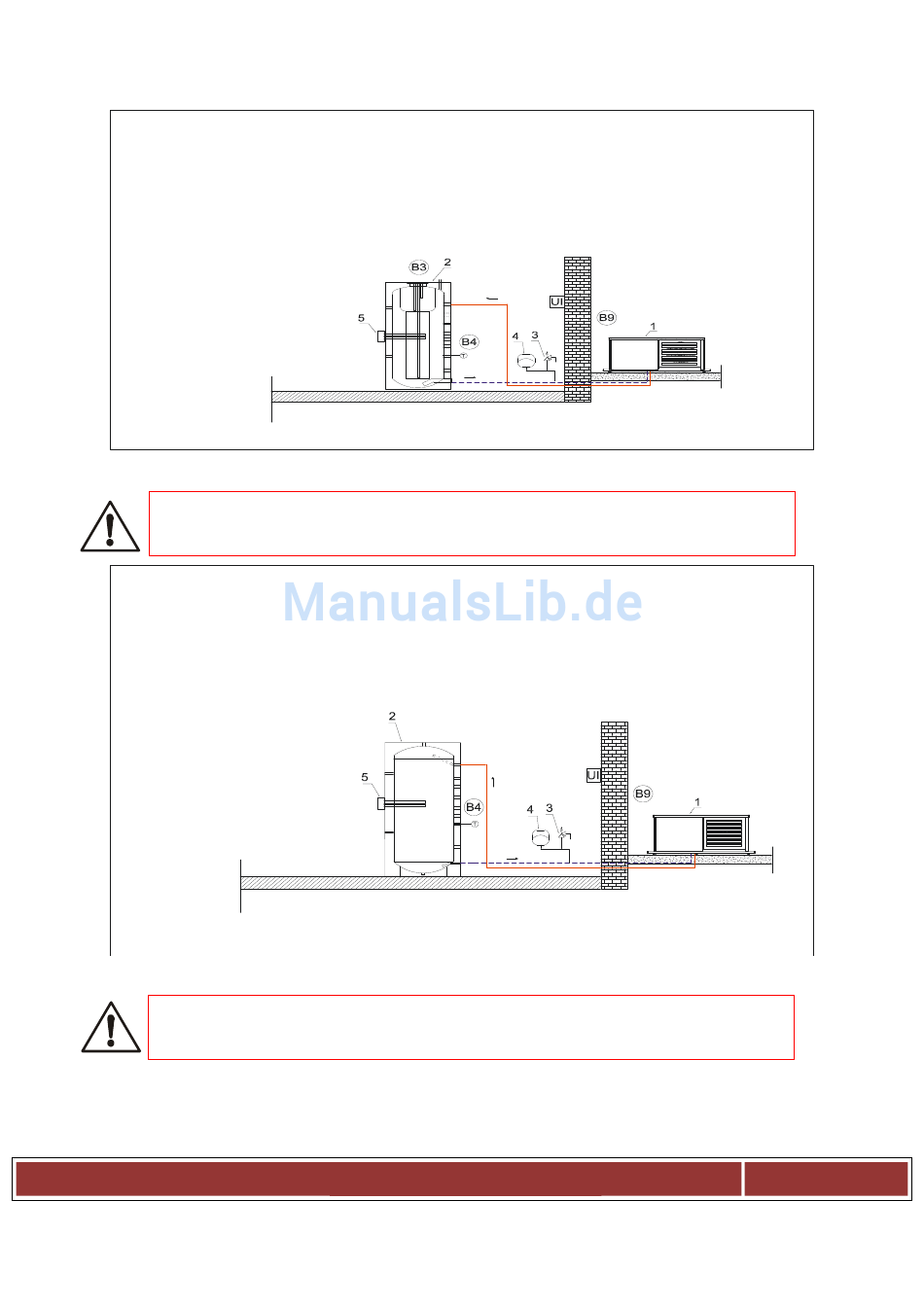

Schema Nr. 2
Achtung!! Die für das ordnungsgemäße Funktionieren des Systems erforderlich Sensoren
sind vorkonfiguriert im Treiber.
Schema Nr. 3
Achtung!! In dem Treiber sollte der Sensor des Nutzheißwasser B3 ausgeschaltet werden
(sieh die S. 36 ). Andernfalls kann ein Fehler auftauchen.
SSuus
Sunex S.A.
1 - LUFT-WASSER WÄRMEPUMPE
2 - KOMBI SPEICHER
3 - SICHERHEITSVENTIL ZENTRALHEIZUNG SYSTEM
4 - EXPANSIONSGEFÄSS ZENTRALHEIZUNG SYSTEM
5 - ELEKTRISCHER TAUCHSIEDER
1 - LUFT-WASSER WÄRMEPUMPE
2 - PUFFER SPEICHER
3 - SICHERHEITSVENTIL ZENTRALHEIZUNG SYSTEM
4 - EXPANSIONSGEFÄSS ZENTRALHEIZUNG SYSTEM
5 - ELEKTRISCHER TAUCHSIEDER
Hydraulikschema
