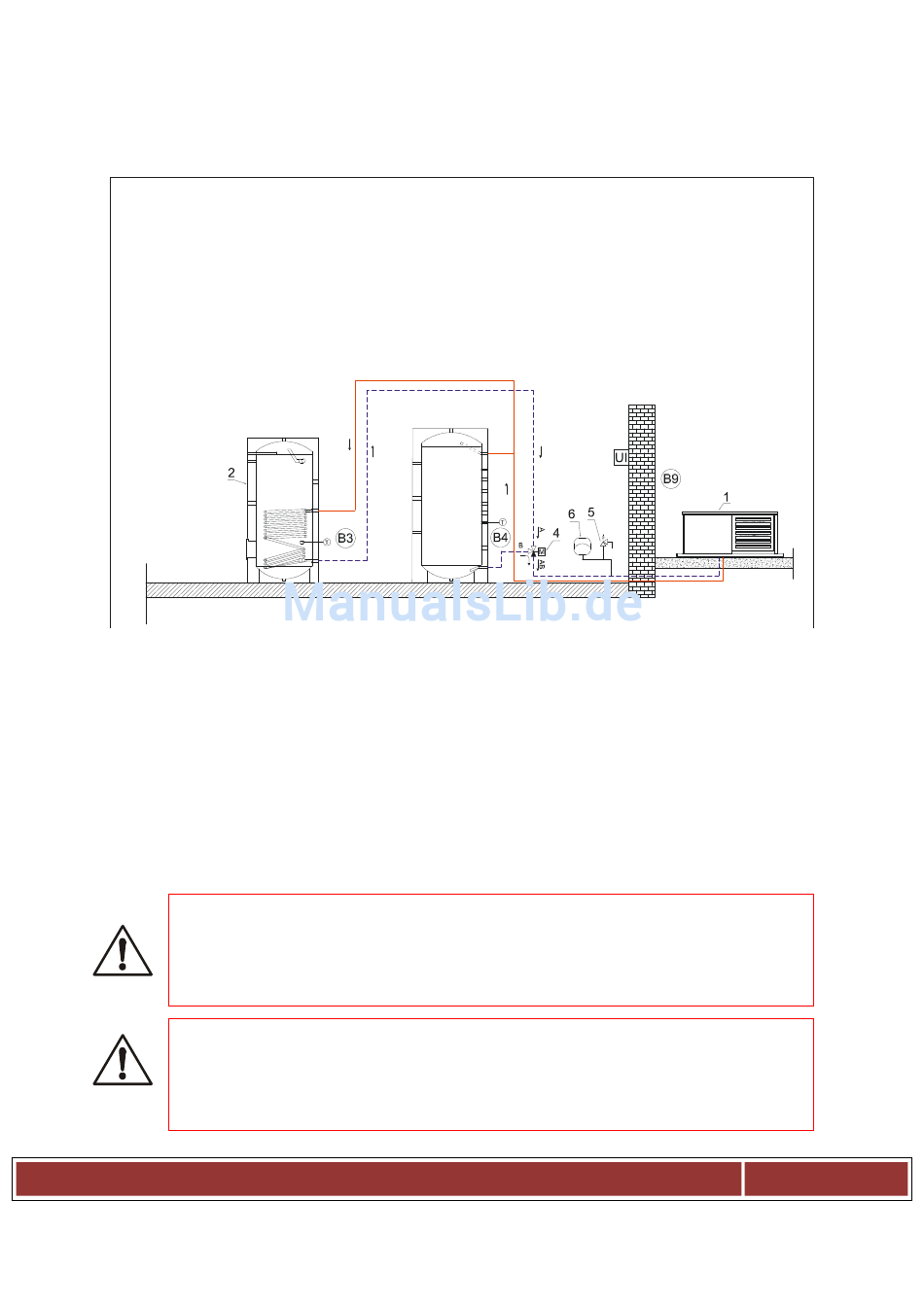

7. Hydraulikschema

Schema Nr. 1
Legende:
B9 – Außentemperatur Sensor
B4 – Temperatursensor des Pufferspeichers
B3 – Temperatursensor Speicher Nutzwasser
UI – Benutzeroberfläche
Achtung!! Die Rohrleitung der Rückkehr der Heizanlage (Eingang der Pompe) sollte mit
einem schrägen Filter ausstattet werden! Den Filter so nah wie möglich an den
Austauscher (Kondensator) der Wärmepumpe montieren.
Achtung!! Die für das ordnungsgemäße Funktionieren des Systems erforderlich Sensoren
sind vorkonfiguriert im Treiber.
SSuus
Sunex S.A.
1 - LUFT-WASSER WÄRMEPUMPE
2 - NUTZWASSER SPEICHER
3 - PUFFER SPEICHER
4 - TEILENDE DREIWEGVENTIL MIT SERVOMOTOR
5 - SICHERHEITSVENTIL ZENTRALHEIZUNG SYSTEM
6 - EXPANSIONSGEFÄSS ZENTRALHEIZUNG SYSTEM
Hydraulikschema Seite 12
