HomeMatic HM-Sec-SFA-SM Installations- Und Bedienungsanleitung Seite 11

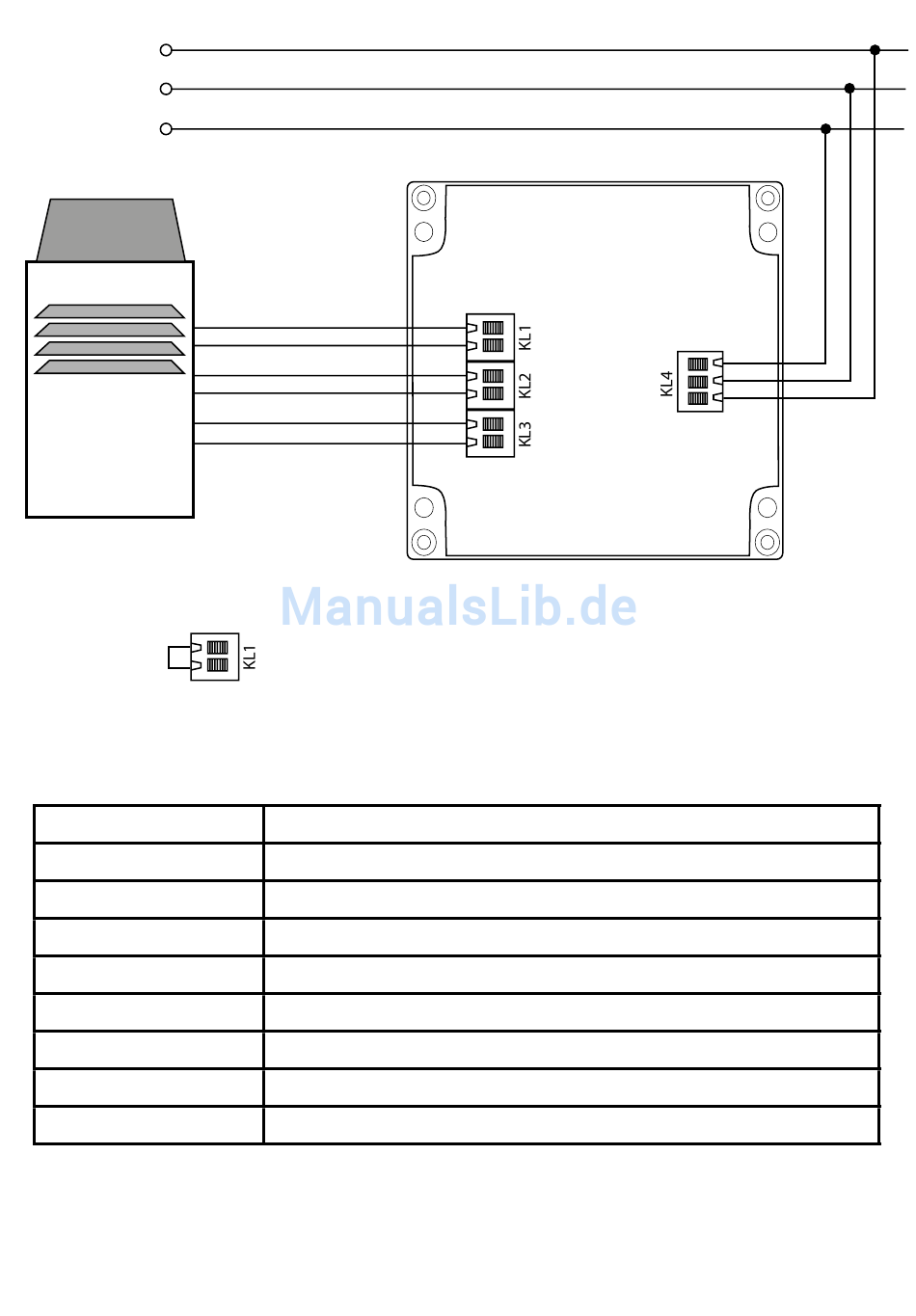

L
N
PE
+
–
+
–
+
Signalgerät
–
* Signalgerät ohne Sabotagekontakt:
KL4: L
KL4: N
KL4: PE
KL1: +
KL1: –
KL2: +
KL2: –
KL3: +
KL3: –
Sabotage*
Sirene
Blitz (Flash)
Netzanschluss Außenleiter
Netzanschluss Neutralleiter
Netzanschluss PE
Sabotagekontakt Signalgerät, Plusanschluss
Sabotagekontakt Signalgerät, Minusanschluss
Sirenenansteuerung, +12 V, max. 500 mA
Sirenenansteuerung, Masse
Blitzleuchtenansteuerung, +12 V, max. 500 mA
Blitzleuchtenansteuerung, Masse
+
–
+
–
+
–
PE
N
L
11
