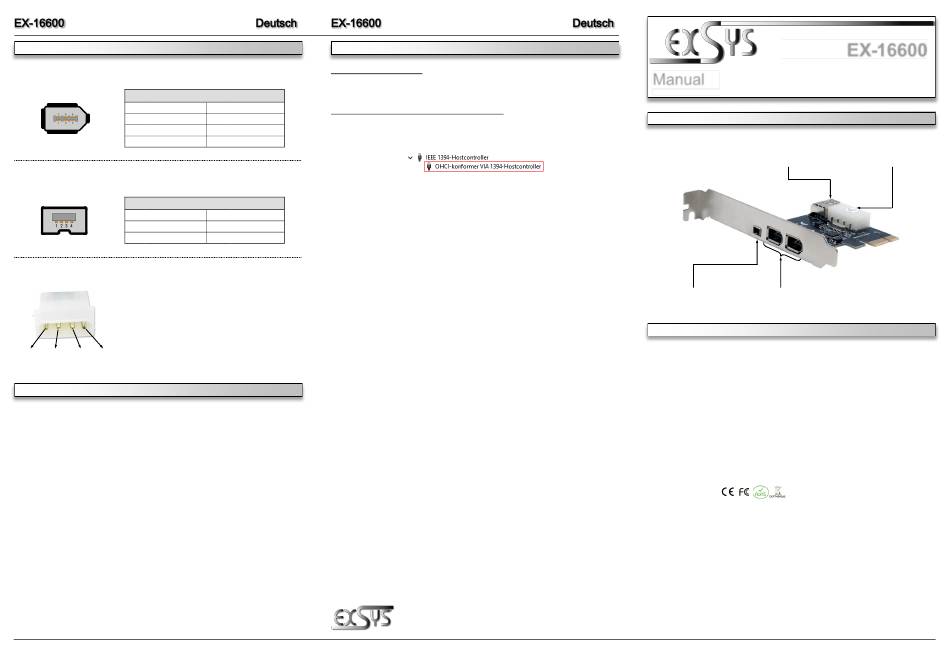

ANSCHLÜSSE
6-Pin FireWire 1394a Buchse:
6-Pin FireWire 1394a Buchse
Pin
Signal
1
Power
2
Ground
3
TPB-
4-Pin FireWire 1394a Buchse:
4-Pin FireWire 1394a Buchse
Pin
Signal
1
TPB-
2
TPB+
4-Pin Molex Anschluss:
Es ist nicht zwingend notwendig die EX-16600 mit dem PC
Netzteil zu verbinden, jedoch wird dies für einen stabilen
Betrieb empfohlen!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder
ausstecken!
1 +12V
2 GND
3 GND
4 +5V
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-16600 geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-16600 vorsich-
tig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-16600 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4.
Installieren Sie nun die externe Stromversorgung über den 4-Pin Molex Anschluss.
5.
Danach befestigen Sie die EX-16600 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
2
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-16600 automa-
tisch und installiert diese.
Pin
Signal
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
4
TPB+
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394-Hostcontroller"
5
TPA-
folgenden neuen Eintrag sehen:
6
TPA+
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die Karte richtig installiert.
Pin
Signal
3
TPA-
4
TPA+
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 26.10.22
LAYOUT
1x 6-Pin 1394a Port (internally)
1x 4-Pin 1394a Port
2x 6-Pin 1394a Port
DESCRIPTION & TECNICAL INFORMATION
The EX-16600 is a FireWire 1394a PCI-Express card. It is equipped with two 6-Pin and one 4-
Pin 1394a ports externally and one 6-Pin 1394a port internally. The EX-16600 supports all PCI-
Express slots from x1 to x16. The serial PCI-Express bus optimally supports the performance of
the fast VIA chipset. The EX-16600 thus guarantees secure data transmission and excellent
performance of up to 400 Mbit/s! The card does not require additional power from the PC power
supply, but it is recommended to connect the 4-Pin Molex connector to the PC power supply.
Compatibility:
PCI-Express x1 to x16
Operating System:
Windows ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
MAC / Linux
Connectors:
2x 6-Pin 1394a (externally), 1x 4-Pin 1394a (externally),
1x 6-Pin 1394a (internally) , 1x 4-Pin Molex Connector
Extent of Delivery:
EX-16600, FireWire 4-Pin - 6-Pin Cable, Low Profile Bracket,
Manual
Certificates:
4
EX-16600
4-Pin Molex Connector for
PC Power Supply
