Exsys EX-16600 Anleitung

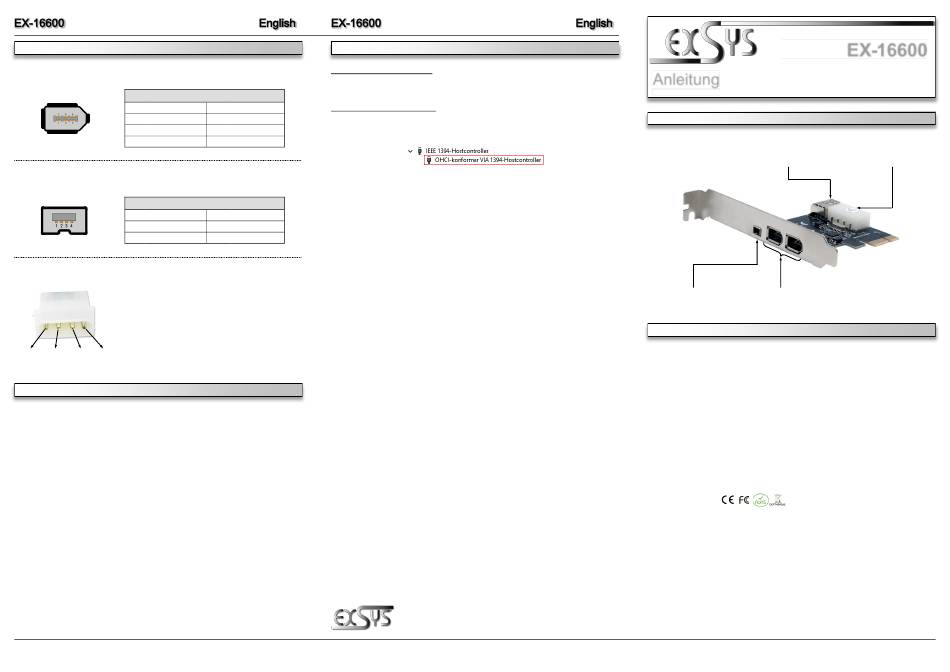

CONNECTORS
6-Pin FireWire 1394a Port:
6-Pin FireWire 1394a Port
Pin Signal
1 Power
2 Ground
3 TPB-
4-Pin FireWire 1394a Port:
4-Pin FireWire 1394a Port
Pin Signal
1 TPB-
2 TPB+
4-Pin Molex Connector:
It is not mandatory to connect the EX-16600 to the PC
power supply, but it is recommended for stable operation!
Never connect or release the plug while the PC is
supplied with power!
1 +12V 2 GND 3 GND 4 +5V
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions for the EX-16600. Please refer your
computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Now install the power supply via the 4-Pin molex connector.
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer's cover and the mounting screws.
5
DRIVER INSTALLATION
Alle Operating Systems
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Pin Signal
4 TPB+
Open the >Device manager<. Now you should see at „IEEE 1394-Hostcontroller" the following
new entry:
5 TPA-
6 TPA+
If you see this or a similar information the device is installed correctly.
Pin Signal
3 TPA-
4 TPA+
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
Anleitung
Vers. 1.0 / 26.10.22
AUFBAU
1x 6-Pin 1394a Buchse (intern)
1x 4-Pin 1394a Buchse 2x 6-Pin 1394a Buchse
BESCHREIBUNG & TECHNISCHE DATEN

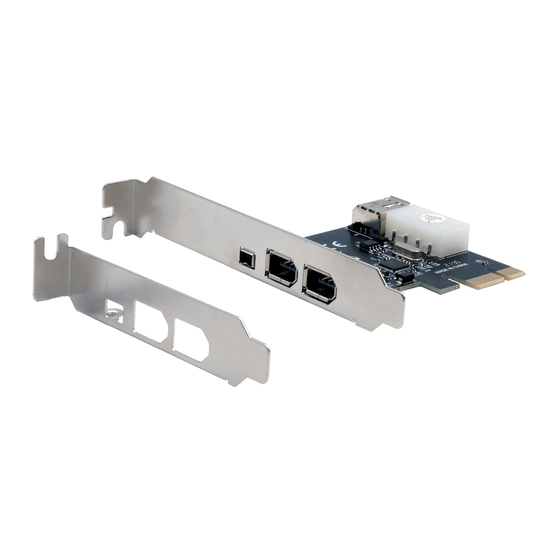

Die EX-16600 ist eine FireWire 1394a PCI-Express Karte. Sie ist extern mit zwei 6-Pin und
einer 4-Pin 1394a Buchse und intern mit einer 6-Pin 1394a Buchse ausgestattet. Die EX-16600
unterstützt alle PCI-Express Slots von x1 bis x16. Der serielle PCI-Express Bus unterstützt
optimal die Leistung des schnellen VIA Chipset. Die EX-16600 gewährleistet so eine sichere
Datenübertragung und exzellente Performance von bis zu 400 Mbit/s! Die Karte benötigt nicht
zwingend zusätzlichen Strom vom PC Netzteil, jedoch wird es empfohlen den 4-Pin Molex
Anschluss mit dem PC Netzteil zu verbinden.
Kompatibilität: PCI-Express x1 bis x16
Betriebssysteme: Windows ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
MAC / Linux
Anschlüsse: 2x 6-Pin 1394a (extern), 1x 4-Pin 1394a (extern),
1x 6-Pin 1394a (intern) , 1x 4-Pin Molex Anschluss
Lieferumfang: EX-16600, FireWire 4-Pin - 6-Pin Kabel, Low Profile Bügel,
Anleitung
Zertifikate:
1
EX-16600
4-Pin Molex Anschluss für
PC Netzteil
