Seite 1 Technisches Handbuch Wavin Sentio Regelsystem für Fußbodenheizung und -kühlung...
Seite 2: Inhaltsverzeichnis
1. Inhalt 1. Inhalt 2. Einleitung 2.1 Benutzung dieses technischen Handbuchs 2.2 Übersicht der Sentio Systemkomponenten 2.3 Komponenten 3. Anschließen 3.1 Basis-Regeleinheit und Erweiterungseinheiten 3.2 Raumthermostate und Raumtemperatursensoren 3.3 Zubehör 3.4 Verdrahten des Systems 3.5 Smarter Heizkörperthermostat 3.6 Entfeuchter anschließen 4.
Seite 3 5. Profilbeschreibungen 6. Start 6.1 Nutzung der Sentio App 6.2 Automatisches Update 6.3 Wartung 6.4 Inbetriebnahme-Touchscreen 6.5 Sentio Modbus 7. Urheberrecht und Haftungsausschluss 8. Anhang 8.1 Häufige Fragen 8.2 Bedienungsanleitung Sentio Raumthermostat 8.3 Bedienungsanleitung Sentio Raumtemperatursensor 8.4 Bedienungsanleitung Smarter Heizkörperthermostat 8.5 Liste der Raumthermostat-Symbole...
Seite 4: Einleitung
2. Einleitung Sentio Technisches Handbuch Tel. +49 5936 12-0 | info@wavin.de...
Seite 5: Benutzung Dieses Technischen Handbuchs
Im Sinne eines bestmöglichen Ergebnisses und zu Ihrer eigenen Sicherheit lesen Sie bitte diese Hinweise sorgfältig durch, bevor Sie mit der Installation beginnen oder das System in Betrieb nehmen. Viel Spaß mit Sentio! Das Sentio 16-Zonen-Regelsystem kann als Komponente einer Heizung- und Kühlung mithilfe von (kabel- gebundenen/kabellosen) Raumthermostaten/-temperatursensoren und smarten Heizkörperthermostaten die Raumtemperatur regeln.
Seite 6: Übersicht Der Sentio Systemkomponenten
2. Einleitung 2.2 Übersicht der Sentio Systemkomponenten Komponente Artikelnr. Raumthermostat, Kabel 3077000 Raumthermostat, Funk 3077001 Raumtemperatursensor, Kabel 3077002 Raumtemperatursensor, Funk 3077003 Raumthermostat, Funk mit IR-Sensor 3077004 Einbaurahmen für Thermostat/Sensor 4063803 Basis-Regeleinheit (CCU), 8 Kanäle, Kabel, mit F-Stecker 4063797 Erweiterungseinheit für CCU, 8 Kanäle 4063800 Erweiterungseinheit für CCU, 6 spannungsfreie Relais...
Seite 7: Komponenten
2.3 Komponenten Basis-Regeleinheit, Erweiterungseinheit A, Erweiterungseinheit VFR Die Basis-Regeleinheit (CCU) ist das Herzstück des Sentio Die CCU muss mit den entsprechenden System kompo nen- Systems. Nach Auswahl eines der voreingestellten Profile regelt ten (z. B. Raumthermostate) verbunden sein, die ihr die für die sie die Heizungs- und Kühlungsanlage.
Seite 8: Außensensor
Außentemperatur erfasst werden, damit ein möglichst effizienter Heizbetrieb, basierend auf einer witterungsabhängigen Heizkurve, möglich ist. Das Sentio System kann bequem mithilfe eines speziellen Touchscreens in Betrieb genommen werden. Ein Touchscreen kann für mehrere Basis-Regeleinheiten genutzt werden. Für die tägliche Nutzung des Sentio Systems wird der Touchscreen...
Seite 9: Smarter Heizkörperthermostat
Raum somit direkt am Heizkörper oder unterstützt die Diese Systemkomponenten können sowohl per Funk als auch Fußbodenheizung, falls vorhanden. So verbessert er nicht nur per Kabel mit dem Sentio System verbunden werden. Verka- den Heizkomfort im jeweiligen Raum, sondern optimiert auch den Energieverbrauch.
Seite 10: Vorlauf-/ Rücklauftemperaturfühler
Raumthermostat im Einbaurahmen Vorlauf-/ Rücklauftemperaturfühler Die Fußbodenheizung wird über thermische Stellantriebe am Verteiler geregelt. Die 24 V-NC-Stellantriebe von Wavin haben Der Vorlauftemperaturfühler misst die Temperatur des Wassers eine First-Open-Funktion, was ihre Installation erleichtert. Die am Eingang in das Heizungs-/Kühlungssystem. Wir empfehlen neu angeschlossenen Ventile öffnen sich beim Systemstart...
Seite 11: Schaltplan
+U A B GN P0 P1 VFR1 VFR2 P1 N PE P2 N PE FBH-Verteiler Schaltplan www.wavin.de Sentio Technisches Handbuch...
Seite 12: Anschließen
Inbetriebnahme-Touchscreen / PC-Tool Die CCU benötigt eine verfügbare Netzspannung von 230 VAC / 50 Hz. Um die Sentio App zu nutzen, verbinden Sie die CCU per LAN-Kabel mit dem Internet. Wenn Sie Erwei- terungseinheiten installieren, die nicht auf einer DIN-Schie- ne montiert werden, verwenden Sie die mitgelieferten Verbindungs elemente.
Seite 13: Basis-Regeleinheit Und Erweiterungseinheiten Öffnen/Schließen
Mechanismus. Um die Einheiten von der DIN-Schiene abzunehmen, drücken Sie mit einem Schraubendreher auf den Sperrmechanismus. CCU, rückwärtige Platte, mit Sicherungsstift Zwei EU mit Verbindungselementen P0 P1 VFR1 VFR2 P1 N PE P2 N PE CCU/EU von einer DIN-Schiene abnehmen www.wavin.de Sentio Technisches Handbuch...
Seite 14: Raumthermostate Und Raumtemperatursensoren
Er muss zwischen zwei Rohrleitungen installiert werden. Wir empfehlen, Raumthermostate mit IR-Fußbodensensor zu installieren, da diese bei der Temperaturregelung auch den Bereich zwischen Fuß- boden und Thermostat berücksichtigen. Zwischen Raumthermostat und Fußboden dürfen sich keine Hindernisse befinden. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 15: Funk-Raumthermostate/-Temperatursensoren Ohne Rahmen Montieren
Oberkante der rückwärtigen Platte (TOP trifft auf TOP, achten Sie auf die Pfeile). Sind beide Teile korrekt ausgerichtet, kann die Abdeckung ganz aufgesetzt werden. Drücken Sie auf das Wavin-Logo, bis Sie ein Klicken hören: Die Abdeckung ist eingerastet. Rückwärtige Platte, Raumthermostat/-temperatursensor 2) Achten Sie darauf, dass der Richtungspfeil nach oben (TOP) zeigt, und verwenden Sie die mitgelieferten Schrauben.
Seite 16: Funk-Raumthermostate/-Temperatursensoren Mit Einbaurahmen Montieren
Außensensor vorgeschrieben. Die Außentemperatur bestimmt, ob das System heizt oder kühlt. Grundplatte, Einbaurahmen Für das Sentio System sind sowohl kabellose als auch ver- kabelte (BUS-System) Außensensoren verfügbar (ergänzt Punkt 2.3). Tel. +49 5936 12-0 | info@wavin.de...
Seite 17: Vorlauf-/Rücklauftemperaturfühler Montieren
Festwertregelstation an der CCU anschließen Der für Profile mit Vorlauftemperatur- regler benötigte Servo wird an der Festwertregelstation, nicht am Hand- ventil, installiert. Die Verdrahtung erfolgt gemäß Liste der CCU-Ein-/Ausgänge in Punkt 3.4, Verdrahtung des Systems. UFH-Verteiler www.wavin.de Sentio Technisches Handbuch...
Seite 18: Verdrahten Des Systems
Für Label Farbe Beschreibung Thermischer Stellantrieb 1– 8 A1– A8 Elektronischer Ausgang für 1 oder 2 thermische Stellantriebe 24 V DC 1 W/PC von Wavin Temperaturfühler 1 Eingang für Temperaturfühler NTC-10kΩ, Standard: Außenthermometer oder Temperaturfühler am Erzeuger Temperaturfühler 2/4 T2/T4 Eingang für Temperaturfühler NTC-10kΩ, Standard: Vorlauftemperaturfühler (ITC),...
Seite 19: Eu-A: Liste Der Ein-/Ausgänge
Farbe Beschreibung Thermischer Stellantrieb 9 – 16 A9 – A16 Elektronischer Ausgang für einen thermischen Stellantriebe 24 V DC 1 W/PC von Wavin ROXiBUS Anschluss +24 V für ROXiBUS, max. Ausgangsstrom 0,1 A kabelgebundene Sentio Komponenten A Datensignal für ROXiBUS B Datensignal für ROXiBUS...
Seite 20 2 x RJ45 Anschluss LAN Anschluss für Touchscreen, PC-Kabel und RS485/Modbus RTU (A) Sicherungsstift Eingang Umwälzpumpen 1 und 2 CCU Unterseite Eingang Netzanschluss RJ45 Anschluss RJ45 Anschluss Sicherungsstift Sicherungsstift EU Unterseite Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 21: Klemmen - Thermostate/Sensoren Mit Kabel
BUS-Klemmen. Die Kabellänge hängt im Wesentlichen von der Anzahl der angeschlossenen thermischen Stellantriebe Beschreibung Klemmleiste ab – siehe Tabelle unten. Außensensor Außensensor GND (ROXiBUS) Kanal B (ROXiBUS) Kanal A (ROXiBUS) +U (ROXiBUS) Klemmen für kabelgebundene Raumthermostate/ -temperatursensoren www.wavin.de Sentio Technisches Handbuch...
Seite 22 Der max. zulässige Spannungsabfall am Netzanschluss beträgt 3 V (U . = 21 V). Die max. zulässige Entfernung für die Datenübermittlung beträgt 200 Meter. Dies ist die Summe aller innerhalb der Anlage verwendeten Kabellängen. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 23: Schaltplan Der Verbindungskabel
Das Verbindungskabel ist mit zwei Kabeldurchführungen versehen, die zur Abdichtung der Kabelöffnungen der Gehäuse dienen und das Kabel sicher fixieren. P0 P1 A (24V) B VFR1 VFR2 P1 N PE P2 N PE Schaltplan der Verbindungskabel = entfernbar Gehäuse mit vorgefertigten Öffnungen (vorgestanzte Teile herausdrücken) für Verbindungskabel www.wavin.de Sentio Technisches Handbuch...
Seite 24: Netzkabel Anschließen
Firmen, sollte an einem einzigen Punkt isoliert werden, um Stromschlägen vorzubeugen. Die Stromversorgung darf erst angeschlossen werden, wenn die CCU und alle verbundenen Erweiterungseinheiten fertig verdrahtet sind. P0 P1 VFR1 VFR2 P1 N PE P2 N PE Netzkabel anschließen Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 25: Wärme- Oder Kälteerzeuger Anschließen
Bei Fragen wenden Sie sich bitte an den Anbieter und überprüfen Sie den Anschluss während der Inbetriebnahme. P0 P1 VFR1 VFR2 P1 N PE P2 N PE Wärme-/Kälteerzeuger Wärme-/Kälteerzeuger anschließen (Beispiel; je nach gewähltem Profil unterschiedlich) www.wavin.de Sentio Technisches Handbuch...
Seite 26: Umwälzpumpe(N) Anschließen
3. Anschließen Umwälzpumpe(n) anschließen Das Sentio System verfügt über zwei geschaltete Stromanschlüsse für Umwälzpumpen, die sich einschalten, sobald eines der in den Heiz-/Kühlkreis der Pumpe eingebunden Systemkomponenten Wärme oder Kälte anfordert. Die Pumpen sind mit einer Startverzögerung von 5 Minuten konfiguriert, sodass die Stellantriebe die Ventile öffnen können, bevor die Pumpe anläuft.
Seite 27: Stellantriebe Anschließen
Dann werden die Stellantriebe von Hand auf die Ventilkragen geschoben, bis sie hörbar einrasten. Wavin Stellantriebe werden offen geliefert und schließen erst nach 10-minütiger Aktivierung. Die Ausgänge werden überprüft, sobald das System eingeschaltet ist. Wird ein angeschlossener Stellantrieb gefunden, der zum ersten Mal geöffnet werden muss, bleibt der Ausgang 10 Minuten lang aktiviert.
Seite 28: Raumthermostate Und Raumtemperatursensoren Mit Kabel Anschließen
Allerdings müssen diese Kabel dann vor dem Anschluss an die CCU ggf. zunächst in einer Verteilerdose eines anderen Herstellers zusammengeführt werden. P0 P1 VFR1 VFR2 P1 N PE P2 N PE Raumthermostate und Raumtemperatursensoren per BUS-Kabel anschließen Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 29: Fußbodensensoren Mit Kabel Anschließen
Fußbodensensoren mit Kabel anschließen Außensensoren mit Kabel anschließen An verkabelte Raumthermostate/-temperatursensoren können Sentio Außensensoren mit Kabel werden an einen BUS auch verkabelte Fußbodensensoren angeschlossen werden. angeschlossen (Ausgänge: +U/A/B/GN). Zur Erfassung von Für den Anschluss eines Fußbodensensors ist die gelb kodierte Außentemperaturen unter -25 °C kann außerdem ein zusätzli-...
Seite 30: Smarter Heizkörperthermostat
Da der smarte Heizkörperthermostat einen integrierten Tempe- ratursensor besitzt, kann er ohne Raumthermostat/-tempera- tursensor installiert werden. Die Raumtemperatur wird mithilfe der Sentio App oder eines Sentio Touchscreens an der Basis- Regeleinheit geregelt. Betriebsart „abhängig“ Falls der smarte Heizkörperthermostat so installiert wird, dass der eingebaute Temperatursensor die Raumtemperatur nicht richtig erfassen kann (z.
Seite 31: Heizkörper-Unterstützung
Adapter montieren Wählen Sie den passenden Adapter aus und schrauben Sie ihn fest (aber ohne Werkzeug!) auf das Heizkörperventil auf. Wenn Sie den RA-78-Adapter montieren, ziehen Sie die beiden Innensechskantschrauben mit dem (mitgelieferten) Inbus schlüssel fest. www.wavin.de Sentio Technisches Handbuch...
Seite 32: Entfeuchter Anschließen
Höchstens 2 Erweiterungseinheiten mit spannungsfreien Relais können angeschlossen werden. Höchstens 4 separate Entfeuchter werden unterstützt. P0 P1 A (24V) B VFR1 VFR2 P1 N PE P2 N PE +U A B GN Entfeuchter 1 UFH-Verteiler Wärme-/ Kälte- erzeuger Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 33 Anschlüsse an EU-VFR für Trocknen (D) und thermische Integration (TI) eingestellt 1 x Entfeuchter (P/S300) 2 x Entfeuchter (P/S300) 3 x Entfeuchter (P/S300) 4 x Entfeuchter (P/S300) 1 x Entfeuchter mit H/K-Schlange (PC/SC300) 2 x Entfeuchter mit H/K-Schlange (PC/SC300) 3 x Entfeuchter mit H/K-Schlange (PC/SC300) www.wavin.de Sentio Technisches Handbuch...
Seite 34: Vor-/Rücklauftemperaturfühler Anschließen
(A oder B) auf der Unterseite der CCU oder der EU angeschlossen. Der Touchscreen muss in der Basis-Regeleinheit registriert werden, wie an anderer Stelle in diesem technischen Handbuch beschrieben. Für die Inbetriebnahme per PC-Tool wird das Sentio Anschlusskabel benötigt. Angeschlossen wird das PC-Tool wie der Touch- screen über einen RJ45-Port.
Seite 35: Einstellen
Zur Inbetriebnahme können Sie einen Touchscreen oder PC/Laptop an die Basis-Regeleinheit anschließen. Für diese Option wird das separat erhältliche Sentio Anschlusskabel benötigt. Die Software (Windows) steht auf der Website von Wavin zum Download zur Verfügung. Gehen Sie bitte auf: www.wavin.com/de-de/sentio Bei Nutzung der ITC-Funktion (Regelung mit Vorlauftemperatur) empfiehlt es sich, den Sentio Touchscreen für das System zu...
Seite 36: Profilauswahl
Profile aufgelistet. Im Zuge der Produktentwicklung wird diese Liste regelmäßig aktualisiert. Auf der Sentio-Website finden Sie das jeweils neueste technische Handbuch mit einer aktuellen Liste aller Profile. Wenn das gewählte Profil geladen ist, können die Systemkomponenten registriert und konfiguriert werden.
Seite 37: Systemkomponenten Im System Registrieren
Sie auf „Weiter“: Der Sensor ist registriert. Nachdem Sie den Touchscreen registriert haben, müssen Sie dem System mitteilen, dass ein Außensensor verwendet wird. Öffnen Sie das Menü System | Installationseinstellungen | Quelle für Außentemperatur einstellen und setzen Sie den Wahlschalter auf „Ein“. www.wavin.de Sentio Technisches Handbuch...
Seite 38 Sie wie folgt vor: Lokale Systemkomponenten registrieren 1. Sie öffnen auf dem Sentio Touchscreen oder im PC-Tool das Menü System | Funktionen | Komponenten registrieren | Bevor das System in Betrieb gehen kann, müssen die lokalen Komponente für einen weiteren...
Seite 39: Funk-Raumtemperatursensoren Registrieren
Aufkleber im linken Batteriefach (von hinten gesehen) mehr rot, sondern leuchtet dauerhaft rot oder grün. des Sensors. Tippen Sie auf dem Touchscreen auf „Weiter“. Ist der Sensor registriert, blinkt die LED nicht mehr rot, son- dern leuchtet dauerhaft rot oder grün. www.wavin.de Sentio Technisches Handbuch...
Seite 40: Raumtemperatursensoren Mit Kabel Registrieren
Bevor ein smarter Heizkörperthermostat genutzt werden kann, trieren, gehen Sie wie folgt vor: muss er zunächst in der Basis-Regeleinheit registriert werden. Für ein einziges Sentio System können maximal 16 smarte 1. Öffnen Sie auf dem Touchscreen oder im PC-Tool das Menü Heizkörperthermostate registriert werden.
Seite 41 Um einen smarten Heizkörperthermostat per Touchscreen/PC zu registrieren, gehen Sie wie folgt vor: waren, offline. 1. Öffnen Sie auf dem Sentio Touchscreen oder im PC-Tool Wenn Sie eine EU-A oder EU-VFR per Touchscreen oder das Menü System | Funktionen | Komponenten registrieren.
Seite 42: Smarten Heizkörperthermostat Aus Einer Ccu/Eu-A Entfernen
Touchscreen oder PC-Tool entfernen müssen, gehen Sie bitte entfernen müssen, gehen Sie bitte wie folgt vor: wie folgt vor: 1. Öffnen Sie auf dem Sentio Touchscreen oder im PC-Tool 1. Öffnen Sie auf dem Touchscreen oder im PC-Tool das Menü das Menü...
Seite 43: Bedieneroberflächen
Pfeil nach links Kanal auswählen mit Pfeiltaste „links“ Enter Eingabe bestätigen, Lernmodus für Verbindung mit der App, Kanal zurücksetzen (10 Sek. halten), auf Werkseinstellung zurücksetzen (20 Sek. halten) Pfeil nach rechts Kanal auswählen mit Pfeiltaste „rechts“ www.wavin.de Sentio Technisches Handbuch...
Seite 44 Erstmaliges Öffnen der thermischen Stellantriebe Gelb Profileinstellungen werden geändert / Neustart / Systemkomponenten werden aktualisiert A – F VFR Kanäle Grün leuchtet VFR konfiguriert und bereit Rot leuchtet VFR ist aktiv Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 45: Bedieneroberfläche Für Raumthermostate Und Raumtemperatursensoren
Erreichen der gewählten Temperatur, wobei die Bodentemperatur die voreingestellten unteren und oberen Grenzwerte nicht Warning Warning Error Error unter-/überschreiten kann. Diese erweiterten Einstellungen kann der Anwender auch über die Sentio App auswählen. www.wavin.de Sentio Technisches Handbuch GENERAL GENERAL LOW BATTERY...
Seite 46 22°C In 0,5°C-Schritten, unterer Grenzwert (min.) 22°C = Komfort bei Fliesenboden Fußbodentemperatur, FL-HI 6°C bis 40°C 27°C In 0,5°C-Schritten, oberer Grenzwert (max.) 27°C = Grenze für Bodenhygiene Regel: FL-LO < FL-HI Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 47: Thermostateinstellungen
Sie wird nur zur Information auf dem Fußbodentemperatur unter den voreingestellten oberen Display des Raumthermostats, auf dem Touchscreen und Grenzwert gesunken ist. in der Sentio App angezeigt. Die tiefste Einstellung für die Fußbodentemperatur ist der „untere Grenzwert“ +1 °C. Die höchste Einstellung für die Fußbodentemperatur ist der „obere Grenzwert“...
Seite 48 Feuchtigkeit ÄNDERUNG BESTÄTIGEN Automatische BELIEBIGE Helligkeit ÄNDERUNG gering Standard BESTÄTIGEN Automatische BELIEBIGE Helligkeit ÄNDERUNG hoch Standard BESTÄTIGEN BELIEBIGE Touchpad- Empfindlichkeit ÄNDERUNG Standard BESTÄTIGEN BELIEBIGE Zurück auf BESTÄTIGEN Werkseinstellung ÄNDERUNG ZURÜCK Thermostateinstellungen Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 49 = = = = = = = = = = = = Sehr schnell blinkend Standby – keine Heizung / Kühlung =================== Grün Leuchtet Heizung =================== Leuchtet Kühlung =================== Blau Leuchtet Heizung gesperrt Rot-Grün Abwechselnd Kühlung gesperrt Blau-Grün Abwechselnd www.wavin.de Sentio Technisches Handbuch...
Seite 50 Die aktuelle Temperatur liegt nicht im zulässigen Bereich. zu niedrig Wählen Sie eine höhere Temperatur. Raumlufttemperatur Die aktuelle Temperatur liegt nicht im zulässigen Bereich. zu hoch Wählen Sie eine tiefere Temperatur. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 51 Prüfen Sie, ob die Verbindung durch Interferenzen nicht erfolgreich gestört wird, positionieren Sie das Peripheriegerät nahe an der CCU. * Eine dauerhaft rot leuchtende LED zeigt keinen Fehler an. Sie zeigt an, dass der Raum gerade beheizt wird. www.wavin.de Sentio Technisches Handbuch...
Seite 52: Standby-Temperatur
Die so eingestellte Temperatur kann an den Raumthermostaten nicht geändert werden. Der Raumtemperaturregler kann in der Basis-Regeleinheit per Touchscreen oder PC/Laptop auf den Hotelmodus eingestellt Der Standby-Modus kann in der Sentio App oder per Touch- werden. screen geändert werden. Die Bedieneroberfläche des Raumthermostats unterscheidet...
Seite 53: Sentio Modbus Rs485
über eine RS485-Schnittstelle an. Beachten Sie, dass die Gerät. Da Sentio selbst kein Gebäudemanagementsystem ist, Pin-Anschlüsse sich von denen der herkömmlichen Modbus- können in Sentio auch keine anderen Geräte wie in einem BMS Systeme unterscheiden. integriert werden. Die Regelung der Fußbodenheizung kann nicht [vom BMS] übernommen werden: Die Heizung/Kühlung...
Seite 54: Sentio Anwendungen
Raumthermostat/-temperatursensor ausgestattet ist, der (per Kabel oder Funk) mit der Basis-Regeleinheit (CCU) Das Sentio System wurde speziell für die nach Zonen geregelte des Sentio Systems verbunden ist. Zu beachten ist auch, das Flächenheizung und -kühlung von Wohn- und Gewerberäumen die einzelnen Zonen der Fußbodenheizung korrekt mit dem...
Seite 55: Sentio Und Fußbodenkühlung
Das beeinträchtigt die Kühlkapazität. (siehe Abschnitt 1); in jedem Raum wird ein Raumthermostat/ -temperatursensor installiert und mit dem entsprechenden Das Sentio System wurde speziell für die nach Zonen geregelte Verteilerausgang verbunden. Ein einzelner Raum und einzelne Flächenkühlung von Wohn- und Gewerberäumen entwickelt.
Seite 56: Sentio Und Heizkörper
Das Sentio System kann über die Raumthermostate/ -temperatur sensoren in den einzelnen Räumen, über die Der smarte Heizkörperthermostat wird auf dem Heizkörperventil Sentio App und ggf. über den Touchscreen geregelt werden. installiert. Die Heizkörperventile haben unterschiedliche Schnitt- Das installierte System ermöglicht dem Anwender, das stellen für den Heizkörperthermostat.
Seite 57: Dummy-Raum
Sentio Basis-Regeleinheit geregelt. Um die Heizkörper aufheizen zu können, benötigen die Regeleinheiten In der Sentio App kann für einen Dummy-Raum ein Widget eine Wärmebedarfsmeldung – entweder von einem smarten erstellt werden. In diesem Widget können Sie den aktuellen Heizkörperthermostat oder von einem Sentio Raumthermost-...
Seite 58: Sentio Und Wärmepumpe
Das Sentio System regelt die Wärmepumpe basierend auf den Die Kommunikation zwischen der Wärmepumpe und dem Anforderungen der Sentio Zonenregelung so, dass sie aus- Sentio System erfolgt in der Regel über die beiden spannungs- reichend Heiz-/Kühlenergie bereitstellt. freien Relais (VFR) und das analoge Signal (AO/GN).
Seite 59: Wärmezufuhr
So geht‘s Das Sentio System kann über die Raumthermostate in den Installation und Inbetriebnahme der Nibe Wärmepumpe sind einzelnen Räumen, über die Sentio App und ggf. über den Sache des Installateurs. In den meisten Fällen übernimmt Nibe Touchscreen geregelt werden.
Seite 60: Sentio Und Fernwärme
Festwertregelstation muss ein Fachbetrieb (Installateur) beauf- tragt werden. Der ITC-Servomotor wird an der Regelgruppe an Das Sentio System kann in diesem Fall zur Regelung der der gleichen Stelle angeschlossen wie das manuelle Raum- thermostat. Der Servomotor ist in der Liste der Sentio Kompo- Fuß...
Seite 61 PC-Tool überprüft und angepasst werden. -temperatur sensoren in den einzelnen Räumen, über die Sentio App und ggf. über den Touchscreen geregelt werden. Die Einstellungen finden Sie im Menü System | Funktionen | Das installierte System ermöglicht dem Anwender, das Vorlauftemperaturregelung | ITC-Einstellungen.
Seite 62: Sentio Und Serielle Versorgungskreise
4. Einstellen 4.7.2 Sentio und serielle Versorgungskreise Einstellen Gründe für serielle Versorgungskreise Für diese Funktion ist ein Profil mit zwei ITCs (z. B. 1.3.2, 2.2.2 oder 4.1.4) erforderlich. Suchen Sie das zu Ihrem System Die Verteiler eines Heizungssystems sind nicht immer parallel passende Profil im Menü...
Seite 63: Sentio Und Heizkessel
Situationen passend. Für die Räume, in denen eine Fußboden- heizung und Heizkörper mit smarten Heizkörperthermostaten Wird ein modulierender Heizkessel (Brennwertkessel) einge- setzt, kann Sentio ihn effizient über ein analoges Signal (0 – 10V) kombiniert werden, kann die Einstellung „Heizkörper-Unter- regeln und den exakten Wärmebedarf für alle Räume, die stützung“...
Seite 64: Anschlussschema Für Brennwertkessel
4. Einstellen VFR1 VFR2 P1 N Analoge Heizung (0-10V) Anschlussschema für Brennwertkessel VFR1 VFR2 P1 N Ein/Aus T1 optional Heizkessel EIN/AUS. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 65: Sentio Und Feuchtigkeitskontrolle
Kühlung, da sich das Risiko der Kondensatbildung verringert. anzuschließen. Wenn das Regelventil mit einem (ITC) Servomotor ausge- stattet ist, nutzt das Sentio System den Entfeuchter und den Wird die Wasserversorgung des Entfeuchters direkt am ITC- Servo, um die Kühlung weiter zu optimieren: Das System Wärme-/Kälteerzeuger angeschlossen, empfiehlt es sich, einen...
Seite 66 Endkunde den Soll- gekühlt werden soll (beispielsweise das Badezimmer), setzen Sie wert für diese Einstellung in der mobilen Sentio App ändern. in den Einstellungen für den Raum (per Touchscreen) die Option „Kühlen zulassen“ auf AUS. Konfigurieren Sie die für Ihr System passenden Einstellungen per Touchscreen oder PC-Tool wie oben unter „Voraussetzungen für den Einsatz“...
Seite 67: Anschlussschema Für Profil
Zum Schutz des Systems vor zu hohen Vorlauftemperaturen kann ein bzw. können zwei Temperaturfühler an die CCU angeschlossen werden. Das gilt für jeden der beiden Verteiler. Optional kann ein Sentio Touchscreen angeschlossen werden. Anschlussschema für Profil 1.0 Die Verdrahtung sollte so vorgenommen werden, wie in diesem Handbuch im Abschnitt ANSCHLIESSEN (siehe Punkt 3.4) beschrieben.
Seite 68: Profil 1.0 Konfigurieren
5. Profilbeschreibungen Profil 1.0 konfigurieren Bevorzugte individuelle Einstellungen in Profil 1.0 Für die Konfiguration/Anpassung der Parameter des Sentio Die Abschaltung bei zu hoher Vorlauftemperatur ist standard- Systems benötigen Sie entweder einen Touchscreen oder mäßig deaktiviert. Ist die Vorlauftemperatur zu hoch, wird die das Anschlusskabel für den PC.
Seite 69: Profil 1.1 - Fußbodenheizung Mit Heizkessel/Wärmepumpe (Ein/Aus)
Auch smarte Heizkörperthermostate lassen sich einbinden Um die Heizung vor zu hohen Vorlauftemperaturen zu schützen, kann ein Temperaturfühler an den Verteiler angeschlossen werden. Das gilt für jeden der beiden Verteiler. Application 1.1 Optional kann ein Sentio Touchscreen angeschlossen werden. Ver. June 2020 Sentio Sentio...
Seite 70 Systems benötigen Sie entweder einen Touchscreen oder das muss für den Fühlereingang die entsprechende Einstellung Anschlusskabel für den PC. „Außenquelle“ gewählt werden. Ist ein Sentio Außensensor (mit Kabel oder ein Funksensor) im System registriert, wird dieser Wenn im System zwei Verteiler für die Fußbodenheizung und/ automatisch ausgewählt.
Seite 71 Installationseinstellungen | Hardware-Profil | benötigte Ein- und Ausgänge konfigurieren | Relais | Pumpe 1(2) und ändern die „Stoppverzögerung“ auf den gewünschten Wert ab. Falls es zwei Pumpen im System gibt, muss die „Stoppverzögerung“ für beide Pumpen abgeändert werden. www.wavin.de Sentio Technisches Handbuch...
Seite 72: Profil 1.2 - Fußbodenheizung Mit Brennwertkessel (0-10V-Steuersignal)
Ver. June 2020 Sentio Außensensor Sentio Sentio Sentio Erweiterungs- Display einheit Steuerungssystem „A“ Heizkessel 0 – 10 V Anschlussschema für Profil 1.2 Alle Verdrahtungen sollten nach der Zeichnung unter Punkt 4.8 vorgenommen werden. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 73: Profil 1.2 Konfigurieren
(mit Kabel oder Funk) im System registriert, wird er automatisch signalisieren soll, dass kein Wärmebedarf mehr besteht. ausgewählt. Als Fühlereingang muss „Außenquelle“ ausgewählt sein. Sentio Außensensoren (mit Kabel oder Funk) werden Geben Sie den tiefsten Spannungswert an, den der Heiz- automatisch ausgewählt.
Seite 74 Ausgänge konfigurieren | Relais | Pumpe 1(2) und ändern die „Startverzögerung“ auf den gewünschten Wert ab. Falls es zwei Pumpen im System gibt, muss die „Startver- zögerung“ für beide Pumpen abgeändert werden. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 75: Profil 1.3.1 - Fernwärme, 1 Itc-Kreis Für Die Vorlauftemperaturregelung
Anschlussschema für Profil 1.3.1 Am Verteiler müssen je ein Vor- und ein Rücklauftemperaturfühler für den ITC-Servo (Standard: 3-Punkt-Regler) installiert sein. Der ITC-Servo sollte so installiert werden wie in der Liste der CCU-Ein-/Ausgänge unter Punkt 3.4 beschrieben. www.wavin.de Sentio Technisches Handbuch...
Seite 76: Profil 1.3.1 Konfigurieren
Außentemperatur einen bestimmten, voreingestellten muss für den Fühlereingang die entsprechende Einstellung Grenzwert erreicht hat. „Außenquelle“ gewählt werden. Ist ein Sentio Außensensor (mit Kabel oder Funk) im System registriert, wird er automatisch Um die Abschaltung bei Erreichen einer bestimmten Außen- ausgewählt.
Seite 77 Heizkurventyp. Es stehen verschiedene Vorgehensweisen für die Einstellung der Heizkurve zur Wahl: Manuell: Sie stellen die Heizkurve selbst ein. Fußbodenheizung: Feste Heizkurve mit einer Neigung von 0,6 – optimiert für Fußbodenheizungen. Heizkörper: Feste Heizkurve mit einer Neigung von 1,2. www.wavin.de Sentio Technisches Handbuch...
Seite 78: Profil 1.3.2 - Fernwärme, 2 Itc-Kreise Für Die Vorlauftemperaturregelung
Zum Schutz der Heizung vor zu hohen Vorlauftemperaturen können zwei Temperaturfühler an die CCU angeschlossen werden. Für dieses Profil empfehlen wir, einen Sentio Touchscreen zu bestellen, um das gesamte System überwachen zu können. Damit der ITC die korrekte Vor-/Rücklauftemperatur gewährleisten kann, muss sowohl die Vor- als auch die Rücklauftemperatur Application 1.3.2...
Seite 79: Profil 1.3.2 Konfigurieren
Außentemperatur einen bestimmten, voreingestellten muss für den Fühlereingang die entsprechende Einstellung Grenz wert erreicht hat. „Außenquelle“ gewählt werden. Ist ein Sentio Außensensor (mit Kabel oder Funk) im System registriert, wird er automatisch Um die Abschaltung bei Erreichen einer bestimmten Außen- ausgewählt.
Seite 80 Vorgehensweisen für die Einstellung der Heizkurve zur Wahl: Manuell: Sie stellen die Heizkurve selbst ein. Fußbodenheizung: Feste Heizkurve mit einer Neigung von 0,6 – optimiert für Fußbodenheizungen. Heizkörper: Feste Heizkurve mit einer Neigung von 1,2. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 81: Profil 2.2.1 - Brennwertkessel, 1 Itc-Kreis (Für Die Vorlauftemperaturregelung)
Am Verteiler müssen je ein Vor- und ein Rücklauftemperaturfühler für den ITC-Servo (Standard: 3-Punkt-Regler) installiert sein. Der ITC-Servo sollte so installiert werden wie in der Liste der CCU-Ein-/Ausgänge unter Punkt 3.4 beschrieben. Der Brennwert- kessel kann so angeschlossen werden wie in Punkt 4.8 dargestellt. www.wavin.de Sentio Technisches Handbuch...
Seite 82: Profil 2.2.1 Konfigurieren
Außentemperatur einen bestimmten, voreingestellten muss für den Fühlereingang die entsprechende Einstellung Grenz wert erreicht hat. „Außenquelle“ gewählt werden. Ist ein Sentio Außensensor (mit Kabel oder Funksensor) im System registriert, wird er automa- Um die Abschaltung bei Erreichen einer bestimmten Außen- tisch ausgewählt.
Seite 83 Heizkurventyp. Es stehen verschiedene Vorgehensweisen für die Einstellung der Heizkurve zur Wahl: Manuell: Sie stellen die Heizkurve selbst ein. Fußbodenheizung: Feste Heizkurve mit einer Neigung von 0,6 – optimiert für Fußbodenheizungen. Heizkörper: Feste Heizkurve mit einer Neigung von 1,2. www.wavin.de Sentio Technisches Handbuch...
Seite 84: Profil 2.2.2 - Brennwertkessel, 2 Itc-Kreise (Für Die Vorlauftemperaturregelung)
Sowohl verkabelte als auch Funk-Raumthermostate und -Raumtemperatursensoren können eingesetzt werden. Auch smarte Heizkörperthermostate lassen sich einbinden Für dieses Profil empfehlen wir, einen Sentio Touchscreen zu bestellen, um das gesamte System überwachen zu können. Das System benötigt einen Außensensor, damit die Vorlauftemperaturregelung mit einer witterungsgeführten Heizkurve arbeiten kann.
Seite 85: Profil 2.2.2 Konfigurieren
Außentemperatur einen bestimmten, voreingestellten muss für den Fühlereingang die entsprechende Einstellung Grenzwert erreicht hat. „Außenquelle“ gewählt werden. Ist ein Sentio Außensensor (mit Kabel oder Funk) im System registriert, wird er automatisch Um die Abschaltung bei Erreichen einer bestimmten Außen- ausgewählt.
Seite 86 Einstellung der Heizkurve zur Wahl: Manuell: Sie stellen die Heizkurve selbst ein. Fußbodenheizung: Feste Heizkurve mit einer Neigung von 0,6 – optimiert für Fußbodenheizungen. Heizkörper: Feste Heizkurve mit einer Neigung von 1,2. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 87: Profil 3.3.0 - Wärmepumpe Mit Manueller H/K-Umschaltung
Um die Heizung vor zu hohen Vorlauftemperaturen zu schützen, kann ein Temperaturfühler an den Verteiler angeschlossen werden. Das gilt für jeden der beiden Verteiler. Für dieses Profil empfehlen wir, einen Sentio Touchscreen zu bestellen, um das gesamte System überwachen zu können. Für dieses Profil muss ein Vorlauftemperaturfühler für die Kühlung angeschlossen sein.
Seite 88: Profil 3.3.0 Konfigurieren
Heizkörper direkt vom Wärmeerzeuger versorgt werden, Wärmepumpenanbieters benötigt. Die mit Sentio kompa- müssen die Heizkörper dem H/K-Erzeuger zugeordnet werden. tiblen Wärmepumpen sind in Punkt 4.6 „Sentio und Wärme- Damit Sie die Ausgänge einem anderen Versorgungskreis pumpe“ unter „Hinweis“ aufgeführt. Standard mäßig sind die zuweisen können, müssen diese zuerst aus dem Standard-...
Seite 89 | Heiz-/Kühleinstellungen und legen einen Höchstwert und einen Tiefstwert für die Außentemperatur fest. Wird ein Vorlauftemperaturfühler eingesetzt, kann eine Abschal- tung bei zu hoher Vorlauftemperatur konfiguriert werden, um die Fußbodenheizung durch Abschalten des Heizbetriebs zu schützen. www.wavin.de Sentio Technisches Handbuch...
Seite 90: Profil 3.3.1 - Wärmepumpe Mit Automatischer Umschaltung Heizen/Kühlen
Erweiterungs- Display Steuerungssystem einheit „A“ Wärmepumpe mit passiver Kühlung Ein/Aus 0–10 V Anschlussschema für Profil 3.3.1 Die Verdrahtungen für das Profil 3.3.1 müssen nach der Zeichnung unter Punkt 4.6 vorgenommen werden. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 91: Profil 3.3.1 Konfigurieren
Für die exakten Einstellungen werden die Angaben des Standard- Versorgungskreis entfernt werden. Wärmepumpenanbieters benötigt. Die mit Sentio kompa- tiblen Wärmepumpen sind in Punkt 4.6 „Sentio und Wärme- Um die Ausgänge eines Raums zuzuweisen, öffnen Sie per pumpe“ unter „Hinweis“ aufgeführt. Standard mäßig sind die Touchscreen oder PC-Tool das Menü...
Seite 92 Programme | Falls es mehr als einen Verteiler gibt, müssen Sie diese Winter- und Sommerbetrieb | Kühleinstellungen und ändern Abschaltfunktion für jeden Verteiler getrennt konfigurieren. den „Pufferzeitraum für Umschaltung“ wie gewünscht ab. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 93 Ein- und Ausgänge konfigurieren | Relais | Pumpe 1(2) und ändern die „Stoppverzögerung“ auf den gewünschten Wert ab. Wird mehr als ein Heiz-/Kühlkreis genutzt, muss die „Stopp- verzögerung“ für beide Pumpen (Pumpe 1 und Pumpe 2) eingestellt werden. www.wavin.de Sentio Technisches Handbuch...
Seite 94 Sowohl verkabelte als auch Funk-Raumthermostate und -Raumtemperatursensoren können eingesetzt werden. Auch smarte Heizkörperthermostate lassen sich einbinden Für dieses Profil empfehlen wir, einen Sentio Touchscreen zu bestellen, um das gesamte System überwachen zu können. Das System benötigt einen Außensensor, damit die Vorlauftemperaturregelung mit einer witterungsgeführten Heizkurve arbeiten kann.
Seite 95: Profil 3.3.2 Konfigurieren
Fußbodenheizung als auch die Heizkörper dem ITC 1 Wärmepumpenanbieters benötigt. Die mit Sentio kompatib- (Pumpe 1) zugeordnet. In Räumen, die mit Fußbodenheizung len Wärmepumpen sind in Punkt 4.6 „Sentio und Wärme- und Heizkörpern ausgestattet sind, können diese den gleichen pumpe“ unter „Hinweis“ aufgeführt. Standardmäßig sind die oder verschiedene Versorgungskreise haben.
Seite 96 „Startverzögerung“ auf den gewünschten Wert ab. temperatur zu verändern, öffnen Sie per Touchscreen oder PC-Tool das Menü Programme | Winter- und Sommer- betrieb | Heiz-/Kühleinstellungen und legen einen Höchstwert und einen Tiefstwert für die Außentemperatur fest. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 97 Aus: Die Rücklauftemperatur wird nicht begrenzt. Maximum: Sorgt dafür, dass die Rücklauftemperatur nicht höher ist als die eingestellte Höchsttemperatur. Minimum: Sorgt dafür, dass die Rücklauftemperatur nicht tiefer ist als die eingestellte Tiefsttemperatur. www.wavin.de Sentio Technisches Handbuch...
Seite 98 Sowohl verkabelte als auch Funk-Raumthermostate und -Raumtemperatursensoren können eingesetzt werden. Auch smarte Heizkörperthermostate lassen sich einbinden Für dieses Profil empfehlen wir, einen Sentio Touchscreen zu bestellen, um das gesamte System überwachen zu können. Damit der ITC die korrekte Vor-/Rücklauftemperatur gewährleisten kann, muss sowohl die Vor- als auch die Rücklauftemperatur an der Festwertregelstation erfasst werden.
Seite 99: Profil 3.3.3 Konfigurieren
Fußbodenheizung als auch die Heizkörper dem ITC 1 Wärmepumpenanbieters benötigt. Die mit Sentio kompatib- (Pumpe 1) zugeordnet. In Räumen, die mit Fußbodenheizung len Wärmepumpen sind in Punkt 4.6 „Sentio und Wärme- und Heizkörpern ausgestattet sind, können diese den gleichen pumpe“ unter „Hinweis“ aufgeführt. Standardmäßig sind die oder verschiedene Versorgungskreise haben.
Seite 100 Um den Totbereich zu ändern, öffnen Sie auf dem Touch- screen oder im PC-Tool das Menü Programme | Winter- und Sommerbetrieb | Kühleinstellungen und ändern den „Tot- bereich“ wie gewünscht ab. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 101 Heizkurventyp. Es stehen verschiedene Vorgehensweisen für die Einstellung der Heizkurve zur Wahl: Manuell: Sie stellen die Heizkurve selbst ein. Fußbodenheizung: Feste Heizkurve mit einer Neigung von 0,6 – optimiert für Fußbodenheizungen. Heizkörper: Feste Heizkurve mit einer Neigung von 1,2. www.wavin.de Sentio Technisches Handbuch...
Seite 102: Profil 4.1.1 - Entfeuchter Mit Beliebigem H/K-Erzeuger Und Manueller H/K-Umschaltung
Zuleitung Entfeuchter installiert sind. Diese Temperatur wird als Vorlauftemperatur betrachtet, wenn kein Vorlauftemperaturfühler angeschlossen ist. Für dieses Profil empfehlen wir, einen Sentio Touchscreen zu bestellen, um das gesamte System überwachen zu können. Für dieses Profil muss ein Vorlauftemperaturfühler für die Kühlung angeschlossen sein.
Seite 103 H/K-Schlange Entfeuchter H/K-Schlange Anschlussschema für Profil 4.1.1 Die Verdrahtung kann – je nach Erzeuger – entsprechend den Zeichnungen unter Punkt 4.6 bis 4.8 vorgenommen werden. Für das Anschließen der Entfeuchter siehe die Hinweise unter Punkt 3.6. www.wavin.de Sentio Technisches Handbuch...
Seite 104: Profil 4.1.1 Konfigurieren
Wird ein Außensensor an einem freien Eingang (T3 oder T5) Anschlusskabel für den PC. angeschlossen, muss für den Fühlereingang die entsprechende Einstellung gewählt werden. Ist ein Sentio Außensensor (mit Wenn Sie das Profil 4.1.1 nutzen wollen, verwenden Sie den Kabel oder ein Funksensor) im System registriert, wird dieser Touchscreen oder das PC-Tool plus PC-Anschlusskabel und automatisch ausgewählt.
Seite 105 Touchscreen oder im PC-Tool das Menü Programme | die Ausgänge einem anderen Versorgungskreis zuweisen kön- Winter- und Sommerbetrieb | Kühleinstellungen und ändern nen, müssen diese zuerst aus dem Standard-Versorgungskreis den „Innenraum-Taupunktbereich“ wie gewünscht ab. entfernt werden. www.wavin.de Sentio Technisches Handbuch...
Seite 106 Bei Bedarf ändern Sie die Einstellungen für die Trocknung/ thermische Integration per Touchscreen oder PC-Tool im Menü System | Funktionen | Entfeuchter 1(4) | Einstellungen für Trocknung/thermische Integration. Geben Sie die ge- wünschte(n) Vorlauftemperatur(en) ein. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 107 Damit der ITC die korrekte Vor-/Rücklauftemperatur gewährleisten kann, muss sowohl die Vor- als auch die Rücklauftemperatur an der Festwertregelstation erfasst werden. Für dieses Profil empfehlen wir, einen Sentio Touchscreen zu bestellen, um das gesamte System überwachen zu können. www.wavin.de Sentio Technisches Handbuch...
Seite 108 Anschlussschema für Profil 4.1.2 Die Verdrahtung kann – je nach H/K-Erzeuger – entsprechend den Zeichnungen unter Punkt 4.6 bis 4.8 vorgenommen werden. Für den Anschluss der Entfeuchter siehe die Hinweise unter Punkt 3.6. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 109: Profil 4.1.2 Konfigurieren
System | Funktionen angeschlossen, muss für den Fühlereingang die entsprechende | Entfeuchter 1(4) | Ausgänge zuweisen | Bedarf Pumpe Einstellung gewählt werden. Ist ein Sentio Außensensor (mit (optional) und wählen den Ausgang, mit dem die zusätzliche Kabel oder ein Funksensor) im System registriert, wird dieser Pumpe verbunden ist.
Seite 110 Räume aus, die mit der jeweiligen Pumpe verbunden werden und einen Tiefstwert für die Außentemperatur fest. sollen. Die Abschaltung bei zu hoher Vorlauftemperatur ist immer aktiv, der Grenzwert kann jedoch für Ihr spezifisches System abge- ändert werden. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 111 Touchscreen oder im PC-Tool zu ändern, öffnen Sie das Menü Info | Raum | Einstellungen | Sommerbetrieb | Kühlen Heizkörper: Feste Heizkurve mit einer Neigung von 1,2. zulassen und setzen die Einstellung auf AUS, wenn der Raum nicht gekühlt werden soll. www.wavin.de Sentio Technisches Handbuch...
Seite 112 Festwertregelstation erfasst werden. Mit einem Temperaturfühler am Heiz-/Kühlkreis kann das System gegen zu hohe Vorlauftemperaturen geschützt werden. Für dieses Profil empfehlen wir, einen Sentio Touchscreen zu bestellen, um das gesamte System überwachen zu können. Tel. +49 5936 12-0 | info@wavin.de...
Seite 113 H/K-Schlange Entfeuchter H/K-Schlange Anschlussschema für Profil 4.1.3 Die Verdrahtung kann – je nach H/K-Erzeuger – entsprechend den Zeichnungen unter Punkt 4.6 bis 4.8 vorgenommen werden. Für den Anschluss der Entfeuchter siehe die Hinweise unter Punkt 3.6. www.wavin.de Sentio Technisches Handbuch...
Seite 114: Profil 4.1.3 Konfigurieren
Wird ein Außensensor an einem freien Eingang (T4 oder T5) gehen Sie wie folgt vor: angeschlossen, muss für den Fühlereingang die entsprechende Einstellung gewählt werden. Ist ein Sentio Außensensor (mit Um das Profil zu ändern, öffnen Sie per Touchscreen oder Kabel oder ein Funksensor) im System registriert, wird dieser PC-Tool das Menü...
Seite 115 Touchscreen oder PC-Tool das Menü System | Funktionen | Entfeuchter 1(4) | Raum zuweisen und wählen die Räume aus, die Sie mit diesem Gerät verbinden wollen. Wiederholen Sie die Schritte oben für die übrigen Entfeuchter (falls vorhanden). www.wavin.de Sentio Technisches Handbuch...
Seite 116 Außentemperatur zu verändern, öffnen Sie per Touchscreen werden. oder PC-Tool das Menü Programme | Winter- und Sommer- betrieb | Heiz-/Kühleinstellungen und legen einen Höchstwert und einen Tiefstwert für die Außentemperatur fest. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 117 Minimum: Sorgt dafür, dass die Rücklauftemperatur Menü Info | Raum | Einstellungen | Sommerbetrieb | Kühlen nicht tiefer ist als die eingestellte Tiefsttemperatur. zulassen und setzen die Einstellung auf AUS, wenn der Raum nicht gekühlt werden soll. www.wavin.de Sentio Technisches Handbuch...
Seite 118 Zur Messung der Außentemperatur kann nur ein kabelgebundener oder Funk-Außensensor angeschlossen werden, da alle Fühlereingänge an der Basis-Regeleinheit für die Leitungsfühler reserviert sind. Für dieses Profil empfehlen wir, einen Sentio Touchscreen zu bestellen, um das gesamte System überwachen zu können. Tel. +49 5936 12-0 | info@wavin.de...
Seite 119 H/K-Schlange Entfeuchter H/K-Schlange Anschlussschema für Profil 4.1.4 Die Verdrahtung kann – je nach H/K-Erzeuger – entsprechend den Zeichnungen unter Punkt 4.6 bis 4.8 vorgenommen werden. Für den Anschluss der Entfeuchter siehe die Hinweise unter Punkt 3.6. www.wavin.de Sentio Technisches Handbuch...
Seite 120: Profil 4.1.4 Konfigurieren
Profil 4.1.4 konfigurieren In der Zeile „Temperaturschwelle“ geben Sie an, ab welcher Außentemperatur die Basis-Regeleinheit dem Erzeuger Für die Konfiguration/Anpassung der Parameter des Sentio signalisieren soll, dass kein Wärmebedarf mehr besteht. Systems benötigen Sie entweder einen Touchscreen oder das Anschlusskabel für den PC.
Seite 121 Touchscreen oder PC-Tool das Menü System | Funktionen | Entfeuchter 1(4) | Raum zuweisen und wählen die Räume aus, die Sie mit diesem Gerät verbinden wollen. Wiederholen Sie die Schritte oben für die übrigen Entfeuchter (falls vorhanden). www.wavin.de Sentio Technisches Handbuch...
Seite 122 öffnen Sie per Touchscreen oder werden. PC-Tool das Menü Programme | Winter- und Sommer- betrieb | Heiz-/Kühleinstellungen und legen einen Höchstwert und einen Tiefstwert für die Außentemperatur fest. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 123 Einstellung auf AUS, wenn der Raum nicht gekühlt werden soll. HINWEIS: Da im Profil 4.1.4 alle Fühlereingänge (T1–T5) belegt sind, kann die Außentemperatur nicht mittels Außen thermo- meter gemessen werden, sondern nur mittels kabelgebunde- nem oder Funk-Außensensor. www.wavin.de Sentio Technisches Handbuch...
Seite 124: Nutzung Der Sentio App
Ferne (also ohne die Notwendigkeit, im Raum anwe- ven Modus aktivieren. Ist ein Zeitplan aktiviert, werden in die- send zu sein) über die Wavin Sentio App zu steuern. Stellen Sie sem Modus die Heizkapazitätsdaten des jeweiligen Raums im nach Abschluss der Systeminstallation mit der automatischen Verlauf von zwei Wochen erfasst.
Seite 125: Screenshots Der Sentio Android-App
Screenshots der Sentio Android-App 1) Einstellungen 3) Nach Updates suchen / Updates gefunden a) Gehen Sie in den Einstellungen (Settings) zu „Status und Falls ein Update verfügbar ist, wird dieses automatisch in den Updates“. Speicher der CCU geladen. 2) Status und Updates + Pop-up-Hinweis a) Anzahl der Geräte, für die ein Update verfügbar ist und ge-...
Seite 126: Hilfebildschirme
Die Geräte könnten sonst zu warm werden und Schaden nehmen. Außerdem darf die Öffnung an der Unterseite der Für Systeme mit Entfeuchter ist das Sentio Regelsystem mit Raum thermostate/-temperatursensoren nicht verdeckt sein, einem Filterstandzeitzähler ausgestattet. Nach 2000 Betriebs- damit die Geräte die Temperatur und die Feuchtigkeit korrekt...
Seite 127: Pin-Sperre Für Installationseinstellungen
System zurückgesetzt werden. Sentio kann auch per Modbus in ein Gebäudemanagement- Raumstatus system (BMS) integriert werden. Der Port RJ45 A des Sentio Systems kann per Touchscreen für die Modbus-Kommunikati- Im Menü „Info | Raum“ können Sie den aktuellen Status eines on konfiguriert werden.
Seite 128: Urheberrecht Und Haftungsausschluss
Wavin informieren, wenn Sie davon Kenntnis erlangen. den, die nach den neuesten technischen Leitlinien ausgelegt und installiert wurden. Wenn Sie mit dem Wavin Sentio System planen oder das System installieren und/oder nutzen, müssen Sie die folgen- f) nur mit den von Drittfirmen bereitgestellten Produkten, Teilen...
Seite 129 Wavin haftet keinesfalls für rein wirtschaftliche Verluste, entgangenen Gewinn, Vertragsausfälle, Geschäftsausfälle, Goodwill- und ähnliche Verluste – ob direkte, indirekte oder Folgeverluste –, selbst wenn Sie von Wavin hätten vorausge- sehen werden können. Auch beliebige Folgeschadenersatz- forderungen (unabhängig von ihrem Ursprung), die im Zusam- menhang mit dem Wavin Sentio System entstehen, können...
Seite 130: Anhang
Raumthermostat/-temperatursensor: Batterien leer Kabel korrekt und in gutem Zustand (nicht verdreht oder bei kabellosen beschädigt)? Anschluss an CCU oder EU korrekt? Raumthermostaten/ -temperatur sensoren Tauschen Sie die Batterien aus. Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 131 Montieren Sie das Raumthermostat (testweise) an einer anderen Stelle in dem Raum, dessen Temperatur geregelt werden soll. Falls das Problem weiter besteht, kann das Signal mithilfe einer externen Antenne (bei Wavin verfügbar) verstärkt werden. Raumthermostat/ Die Basiseinheit Zeigt die LED des Ausgangskanals an, dass die Basis- -temperatursensor empfängt kein...
Seite 132: Raumeinstellungen
CONFIRM BESTÄTIGEN BESTÄTIGEN VORÜBER- GEHEND HOLIDAY CONFIRM CONFIRM CONFIRM TEMPORARY HOLIDAY CONFIRM RESET HOLIDAY BESTÄTIGEN FERIEN CONFIRM RESET HOLIDAY Advanced settings HOLIDAY CONFIRM CONFIRM Raum Nr. RESET HOLIDAY Advanced settings CONFIRM Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 133: Erweiterte Einstellungen
FLOOR HEATING HEATING/ COOLING DEW POINT DEVICE NOT SUCCESFUL BLOCKED BY FLOOR BLOCKED BY WINDOW SECURITY LIMIT www.wavin.de Sentio Technisches Handbuch FLOOR HEATING HEATING/ COOLING DEW POINT BUS POWERED ENROLL PROCESS BLOCKED BY FLOOR BLOCKED BY WINDOW DEVICE NOT SUCCESFUL...
Seite 134 BLOCKED BY WINDOW to replace batteries Error DEVICE NOT SUCCESFUL to replace batteries Open Replace batteries Close Open Replace batteries Close TOO HIGH CLICK CLICK TEMPERATURE CLICK Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch eck manual Check manual CLICK CLICK...
Seite 135: Batterien Wechseln
Replace batteries Replace batteries Close Close Close Open Open Open CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK 7b. Batteriewechsel | Handgerät | Funk CLICK CLICK CLICK CLICK CLICK CLICK CLICK www.wavin.de Sentio Technisches Handbuch...
Seite 136 Error Siehe Punkt 8.5 GENERAL LOST OF CONNECTION WIRELESS CLICK CLICK CONFIRM LED BLINKT CLICK CLICK Check manual Error BUS POWERED ENROLL PROCESS DEVICE NOT SUCCESFUL ace batteries Close Check manual Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 137 CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK 3b. Batteriewechsel | Handgerät | Funk CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK CLICK www.wavin.de Sentio Technisches Handbuch...
Seite 138 EN 61000-4-8 ed 2:2010; EN 61000-6-1 ed 3:2019; EN61000-6-3 ed 2: 2007/A1. Gerät und Batterien bitte nach den lokal geltenden Siehe die Liste der kompatiblen Ventile, verfügbar auf: Vorschriften entsorgen. www.wavin.com/de-de/sentio Sentio Technisches Handbuch Tel. +49 5936 12-0 | info@wavin.de...
Seite 139 Siehe Info in der APP oder abdeckung im Inbetriebnahme-Tool Signale Bedeutung Gelb Batterie fast leer Grün Anmeldung erfolgreich* kein Signal / Entfernen Batterieabdeckung offen / Ventilerkennung noch nicht abgeschlossen Pause Pause * nur verfügbar mit smartem Heizkörperthermostat Firmware-Version 4.0 oder höher www.wavin.de Sentio Technisches Handbuch...
Seite 140: Liste Der Raumthermostat-Symbole
Signal (Kurzzeitmodus) RSS-Nummern wechseln [ELCW] Verbindung zu kabellosem Gerät [HOL] Ferienmodus verloren Symbol für Ferien Fehlersymbol blinkt [ELCB] Verbindung zu [HOL-CANC] Aufhebung des kabelgebundenem Gerät verloren Ferienmodus Fehlersymbol blinkt [STB] Standby Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 141 Temperaturein- Aktion an. Für einen stellungen – erfolgreichen Reset unterer Grenzwert muss die „>“-Taste gedrückt werden, [THI] Zulässiger Bereich bis der Balken für Temperaturein- komplett ist. stellungen – oberer Grenzwert [FLL] Unterer Fußbodengrenzwert [FLH] Oberer Fußbodengrenzwert www.wavin.de Sentio Technisches Handbuch...
Seite 142: Liste Der Kompatiblen Ventile
Liste der kompatiblen Heizkörperventile. Eine aktuelle Liste finden Sie auf der Sentio Startseite auf www.wavin.com/de-de/sentio. Falls Sie das vorhandene Heizkörperventil/die Marke nicht in dieser Tabelle finden, wenden Sie sich bitte an Ihre lokale Wavin Vertretung. Tel. +49 5936 12-0 | info@wavin.de...
Seite 143: Verzeichnis Der Raumstatus-Symbole (Touchscreen)
Die Symbole sind nur sichtbar, wenn das dazugehörige Gerät mit dem Raum verbunden ist. Modus oder Gerät Anwendung Leerlauf Aktiv Gesperrt Heizung Raumstatus Fußbodenheizung Heizkörper Thermische Integration (H/K-Schlange) Kühlung Raumstatus Fußbodenkühlung Heizkörper Entfällt Entfällt Thermische Integration (H/K-Schlange) Luftmanagement Entfeuchter Kondensatrisiko Keine Anlage, Luftfeuchtigkeit Entfällt Entfällt Luftfeuchtigkeit berechnet (Taupunkt) www.wavin.de Sentio Technisches Handbuch...
Seite 144: Voraussetzungen
Bootvorgang Ungültiger Wert Datenvalidierung Datentypen Textwerte lesen und schreiben (datatype val_utf8) Anhang Voraussetzungen Dieses Handbuch bezieht sich auf die Modbus-Spezifikation für Sentio Regeleinheiten mit der Firmware-Version TM60006.0 oder höher. Bus-Parameter Parameter Werte Übertragungsmodus Unterstützte Baudraten 9600, 19200 (Standard), 38400, 57600 bps Standard-Adresse 1(Standard) –...
Seite 145: Modbus-Anschluss An Sentio Regeleinheit
System | Installationseinstellungen | Modbus-Konfiguration und wählen den gewünschten Modus aus. Nachdem der Modus ausgewählt wurde, wird die Sentio Regeleinheit neu gestartet. Hinweis: Nach dem Aktivieren des Modbus-Modus kann der R-45A-Anschluss nicht mehr für das Sentio Display genutzt werden. Modbus-Werte Verzeichnis der Werte Der Anhang 1 dieses Modbus-Handbuchs enthält eine vollständige Übersicht über die Werte.
Seite 146: Modbus-Register
8. Anhang Modbus-Register Der Modbus bietet mehrere Registertypen, von denen Sentio die folgenden unterstützt. Bereichsname Zugangsbreite Zugangsart Einsatz Diskrete Eingänge 1-bit Nur lesen System-Alarme und -Warnungen lesen Eingangsregister 16-bit-Register Nur lesen Statuswerte lesen Holding-Register 16-bit-Register Lesen/Schreiben Lesen/Schreiben konfigurieren Modbus-Befehle Die im vorherigen Abschnitt beschriebenen Register können über folgende Befehle aufgerufen werden.
Seite 147: Bootvorgang
B. „Blå Værelse“. In diesem Fall werden die landestypischen 0x6c Buchstaben in mehreren Bytes kodiert. Wie man sieht, sind 0xc3 13 Bytes nötig, um den gesamten Text zu speichern. å 0xa5 0x56 0xc3 æ 0xa6 0x72 0x65 0x6c 0x73 0x65 www.wavin.de Sentio Technisches Handbuch...
Seite 148: Anhang
0 NONE (not used in this room or load was not detected on at least one output) (floor temperature) 1 IDLE 2 HEATING 3 COOLING Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch 4 BLOCKED_HEATING 5 BLOCKED_COOLING 00119 NORMAL...
Seite 149 2 HEATING (hot water is consumed by user) 3 BYPASS (keeping heat exchanger hot for circulation) 4 BLOCKED_HEATING 5 BLOCKED_BYPASS www.wavin.de Sentio Technisches Handbuch Shows, whether the system wants to heat or to have bypass activated. Blocking source Input Register 06503...
Seite 150 07703 Error - High temp cut-off activated Discrete Inputs 07704 Safety mechanism "high temp cut-off" is activated State Input Register 07701 val_d1 1 IDLE CHANGED Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch 2 HEATING 3 COOLING 4 BLOCKED_HEATING...
Seite 151 Write 0 to reset timer Drying allow in mode R/W Holding Register 65021 val_u1 0 - IN COOLING MODE 1 - IN HEATING MODE 2 - IN BOTH Drying cooling water R/W Holding Register 65022 val_d2_fp100 Desired cooling water temperature www.wavin.de Sentio Technisches Handbuch...
Seite 152 Sentio Raumtemperatursensor, Funk There can be another values than listed in this documentation. TAU_PUNKT Sentio Funk-Raumthermostat mit IR-Sensor AUSSEN_TEMP Sentio Erweiterungseinheit für 8 Stellantriebe FEHLER (allgemein, z. B. fehlende Sensoren) Sentio Erweiterungseinheit für 6 Relais HTCO_FEHLER Sentio Außensensor, Funk PERIODISCHE_AKTIVIERUNG Sentio Außensensor, Kabel...
Seite 153: Liste Der Unterstützten Iana-Zeitzonen
Die Werkszeitzone ist nur zu lesen. Sie wird nur zum Vergleich benötigt. z. B. beim Update von Software, die keine Zeitzonen unterstützt hat. UTC-Offset ist der letztbekannte; DST-Regeln sind die gleichen wie für Europa. Wenn „Werk“ eingestellt wird, sollten Sie den Wert auf die unterstützte Zeitzone einstellen. www.wavin.de Sentio Technisches Handbuch...
Seite 154: Technische Daten
230 V AC / 1 A max. Relais ITC Pumpen 1 A max., 230 V AC (von der Stromversorgung) *RJ45 (100 mA) nicht empfohlen für Stromversorgung Anwendung: Fußbodenheizungen Zulassungsnummer: 219870 Regelgenauigkeit CA=0,5 ºC Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 155: Erweiterungseinheit Vfr
24 V DC / 1,3 A (Bus-Strom generell)* Relais A – B 24 V AC/DC 1 A max., spannungsfreies Relais Relais C – F 230 V AC/DC 1 A max., spannungsfreies Relais *RJ45 nicht empfohlen für Stromabnahme höher als 100 mA www.wavin.de Sentio Technisches Handbuch...
Seite 156 62 x 85 x 22 mm Schutzart IP31 (EN 60529) Betriebsumgebung T40 (0 – 40 ºC) Innenräume, keine Kondensation Erfüllt EN 60730-1:2011, EN 55032:2012, EN 55024:2010 / A1:2015, EN 50581:2012, Richtlinie 2014/30/EG, Richtlinie 2011/65/EG eu.bac-Zertifizierung Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 157: Außensensor, Funk
Erfüllt EN 60730-1:2011, EN 55032:2012, EN 55024:2010 / A1:2015, EN 50581:2012, Richtlinie 2014/30/EG, Richtlinie 2011/65/EG Zur Erweiterung des Temperaturregelbereichs auf -50 ºC bis +200 ºC (Genauigkeit ±1 ºC) kann ein externer Fühler (Typ PT1000) hinzugefügt werden. www.wavin.de Sentio Technisches Handbuch...
Seite 158: Kommunikationsband Kommunikationsbereich Regelbereich Lufttemperatur
Erfüllt EN 60730 Pro CCU (inklusive EU-A) können maximal 16 Stellantriebe angeschlossen werden. An der CCU können pro Kanal maximal 2 Stellantriebe angeschlossen werden und maximal ein Stellantrieb für die EU-A.) Tel. +49 5936 12-0 | info@wavin.de Sentio Technisches Handbuch...
Seite 159: Fußbodensensor, Kabel
3 dBi Impedanz 50 Ω Anschlusskabellänge 1,90 m Abmessungen 130 x 50 x 30 mm Gewicht 140 g Betriebstemperatur -20 ºC bis +60 ºC Betriebsumgebung Feuchtigkeit 0 – 90%, keine Kondensation Erfüllt EN 50581:2012, Richtlinie 2011/65/EG www.wavin.de Sentio Technisches Handbuch...
Seite 160 Welt meistert. Verbunden mit einem gemeinsamen Ziel: das Leben auf der ganzen Welt zu verbessern. Wavin GmbH Industriestraße 20 | 49767 Twist | Germany Tel. +49 5936 12-0 | www.wavin.de | info@wavin.de © 2022 Wavin Alle Angaben und Abbildungen sind nicht verbindlich. Irrtümer und Änderungen vorbehalten.

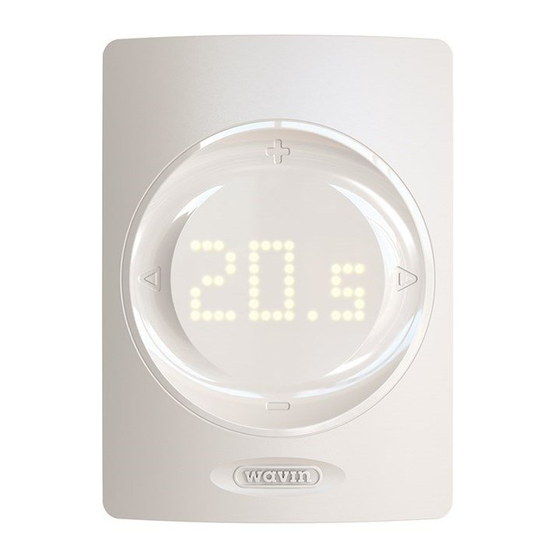

wavin Sentio Technisches Handbuch

Quicklinks

Verwandte Anleitungen für wavin Sentio

Inhaltszusammenfassung für wavin Sentio

Inhaltsverzeichnis
