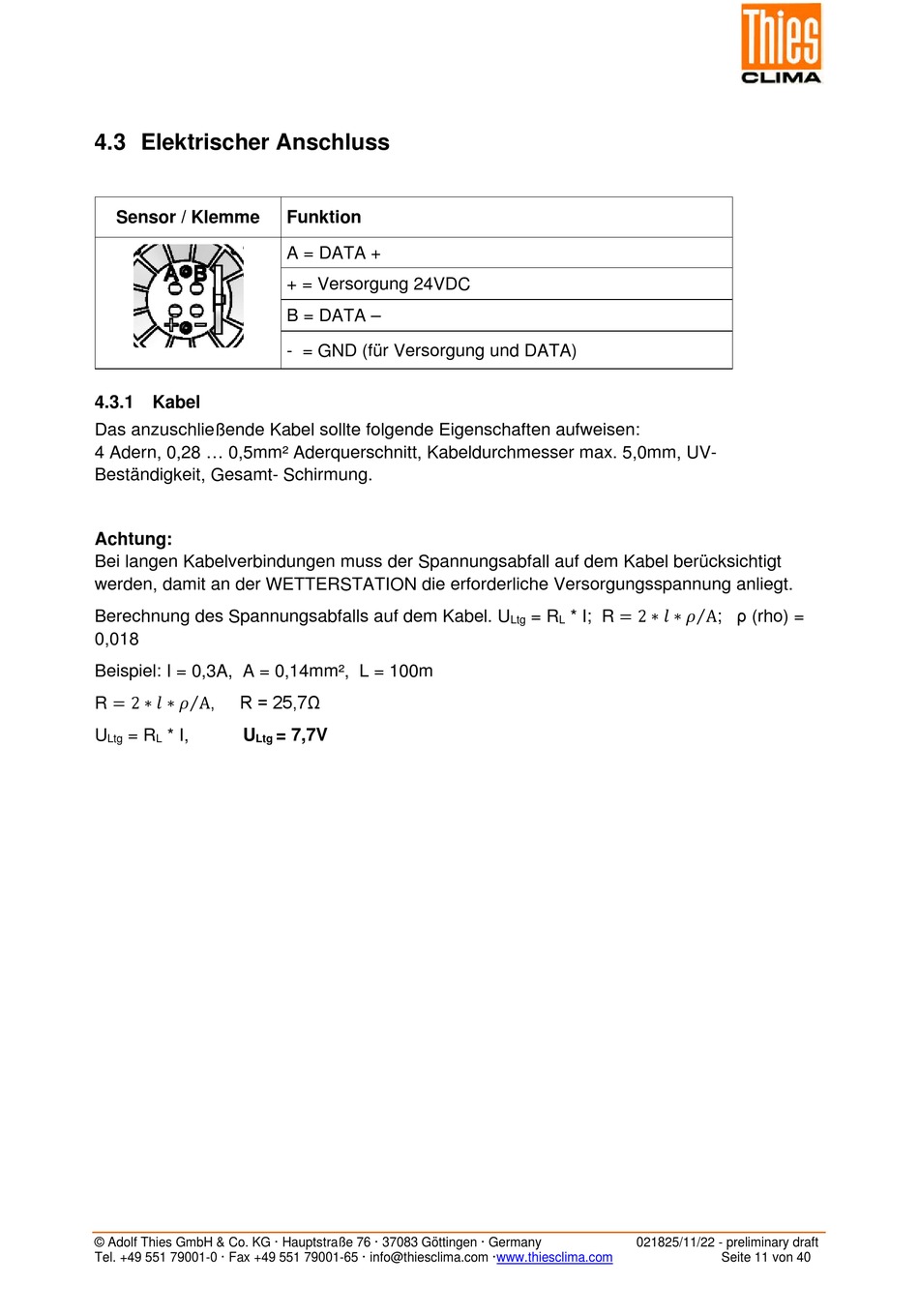

4.3 Elektrischer Anschluss
Sensor / Klemme
4.3.1 Kabel
Das anzuschließende Kabel sollte folgende Eigenschaften aufweisen:
4 Adern, 0,28 ... 0,5mm² Aderquerschnitt, Kabeldurchmesser max. 5,0mm, UV-
Beständigkeit, Gesamt- Schirmung.
Achtung:
Bei langen Kabelverbindungen muss der Spannungsabfall auf dem Kabel berücksichtigt
werden, damit an der WETTERSTATION die erforderliche Versorgungsspannung anliegt.
Berechnung des Spannungsabfalls auf dem Kabel. U
0,018
R = 2 ∗ ���� ∗ ���� A
⁄ ,
Beispiel: I = 0,3A, A = 0,14mm², L = 100m
R = 25,7Ω
U
= R
* I,
U
Ltg
L
Ltg
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
Funktion
A = DATA +
+ = Versorgung 24VDC
B = DATA –
- = GND (für Versorgung und DATA)
= 7,7V
* I; R = 2 ∗ ���� ∗ ���� A
= R
Ltg
L
021825/11/22 - preliminary draft
·www.thiesclima.com
⁄ ; ρ (rho) =
Seite 11 von 40
