4.2 Montagearbeiten
Die Montage erfolgt in 3 Schritten
1. Vorbereiten und anschließen des Versorgungs- / Datenkabel
2. Aufsetzen des Sensors auf Mast, Halter, Rohr etc.
3. Positionieren des Sensors
1.
Vorbereiten und anschließen des Versorgungs- / Datenkabel
Werkzeug:
Abisolierzange
Ggf. kleine Spitzzange
Ablauf:
1. Die äußere Isolierung des Kabels
5 cm abisolieren.
2. Die jetzt freilegenden Einzel-Kabel
6 mm abisolieren.
3. Die jeweils freigelegten Kabellitzen mit der Hand
rechts- oder linksdrehend (je nach Beschaffenheit
des Kabels) verdrillen.
4. Nacheinander alle vorbereiteten Kabellitzen, mit der
Hand, in die gekennzeichneten
Klemmverbindungen einstecken.
A = DATA +
+ = 24V
B = DATA -
- = GND
Ggf. ist eine kleine Spitzzangen zur Hilfe erforderlich.
5. Alle Kabellitzen, durch leichtes Ziehen, auf feste
Klemmung prüfen.
6. Die Zugentlastung am Kabel befestigen und in das
vorgesehene Zugentlastungsloch im Sensor-Fuß
einstecken.
Hinweis:
Ggf. Ist das Kabel vor der Kabelvorbereitung durch Mast,
Rohr etc. durchzuziehen.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
Sensor

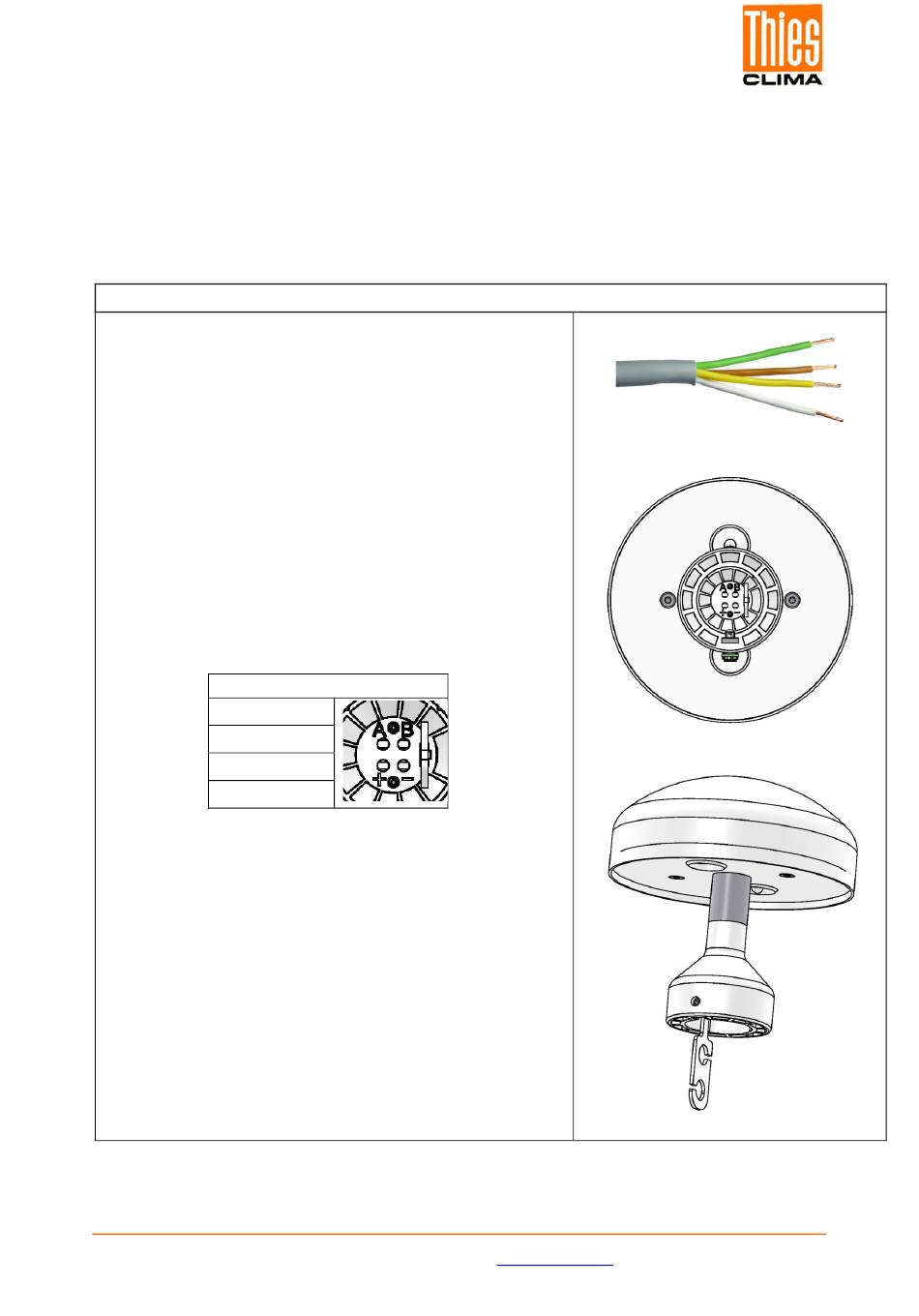

Abb.: Kabel
Abb.: Sensor- Fuß mit Klemmverbindungen
Abb.: Sensor mit Zugentlastung
021825/11/22 - preliminary draft
·www.thiesclima.com
Seite 9 von 40
