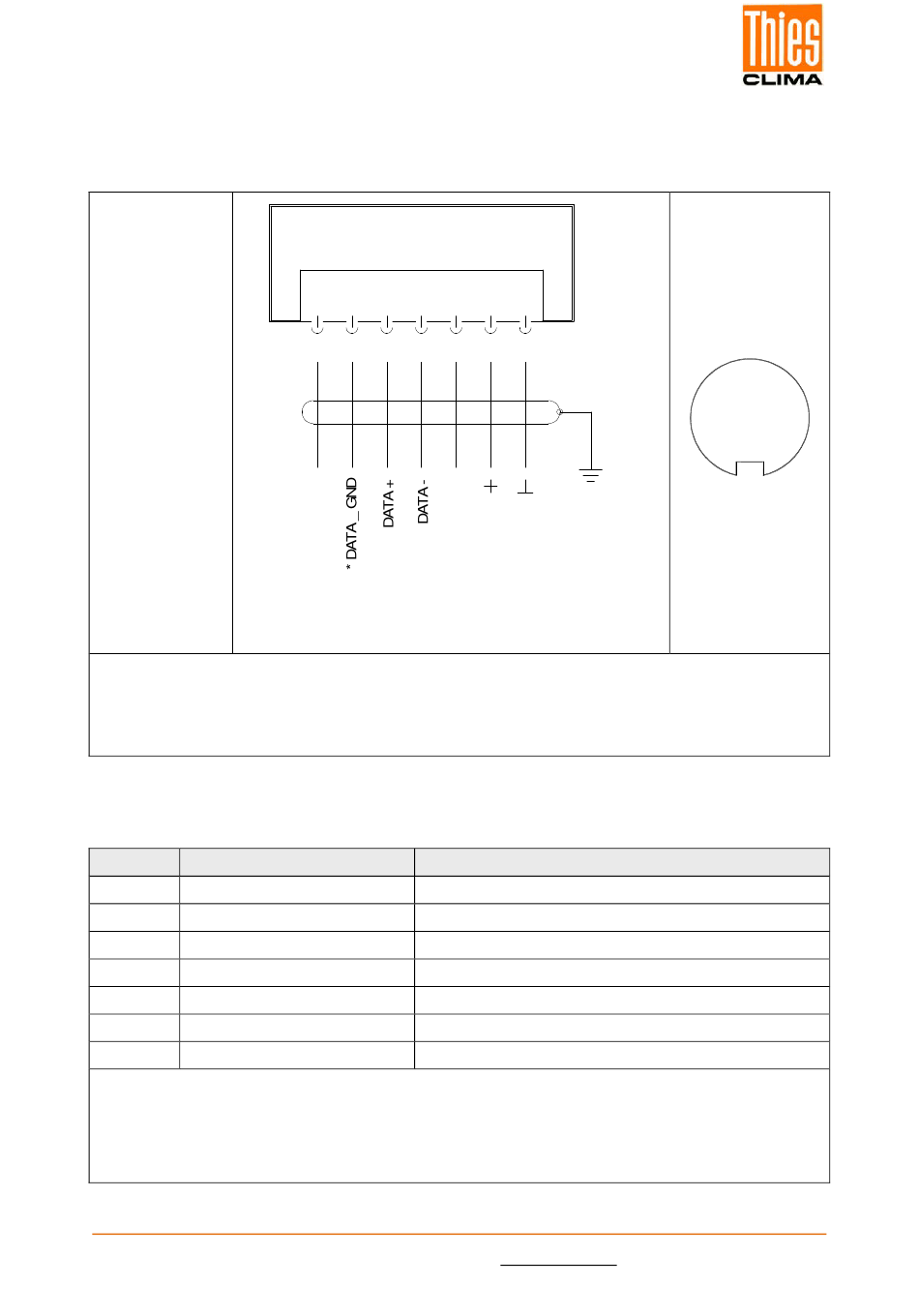

2.3.2 Anschlussschaltbild

Bestell - Nr.
4.9056.10.00x
* Bei langen Übertragungsstrecken kann eine Verbindung mit dem GND der Datenerfassung die
Störanfälligkeit der Übertragungsstrecke verringern.
Wichtig:
* DATA _ GND nicht mit dem Versorgungsspannungs- GND verbinden.

2.3.3 Anschluss bei 5-adriges Kabel Artikel Nr. 510023 / 510024 / 510197

PIN Aderfarbe
1
2
3 BRAUN
4
5
6
7
Unterschied zu Artikel Nr. 509584 / 509585, 5 Adern.
* Bei langen Übertragungsstrecken kann eine Verbindung mit dem GND der Datenerfassung die
Störanfälligkeit der Übertragungsstrecke verringern.
Wichtig:
* DATA _ GND nicht mit dem Versorgungsspannungs-GND verbinden.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com
7 pol. Binder Steckverb. / Plug
1 2 3 4 5 6
NC
Funktion
NC
WEISS * DATA _ GND
DATA +
GRÜN DATA -
NC
GELB + Versorgung 18...30VDC / 18...28VAC
GRAU - Versorgung 18...30VDC / 18...28VAC
7
Schirm / Shield
NC
Erde
~
~
Earth
Versorgung
Power
18 ... 30 VDC
18 ... 28 VAC
Sicht auf
Lötanschluss
des Gegensteckers
(Kabeldose)
4
5 3
6 2
7 1
