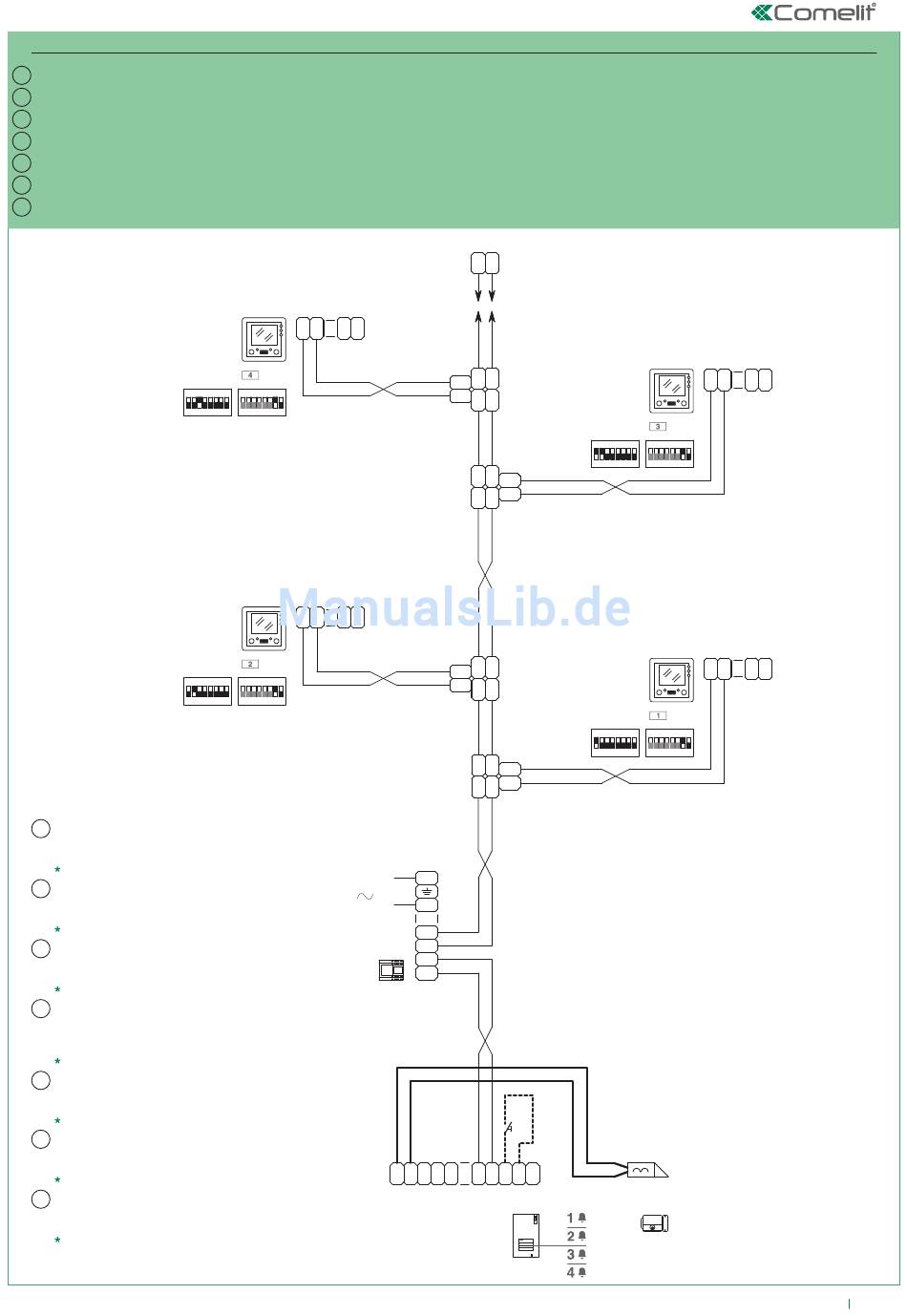

Schema di collegamento espansione kit Art. 8461S (/BM) per impianto a 4 utenti
IT
Connection diagram for expansion kit 8461S (/BM) for a 4-user system
EN
Schéma de connexion extension kit Art. 8461S (/BM) pour installation 4 appels
FR
Aansluitschema uitbreidingskit Art. 8461S (/BM) voor systeem met 4 gebruikers
NL
Anschlussplan Erweiterung Kit Art. 8461S (/BM) für Vierteilnehmerinstallation.
DE
Esquema de conexión de expansión del kit arts. 8461S (/BM) para instalación de 4 usuarios
ES
Esquema de ligação de expansão do kit art. 8461S (/BM) para instalação de 4 utilizadores
PT
6302S
6302S/BM
ON
1
S1
6302S
6302S/BM
ON
1
S1
IT
#
Per programmare la funzione speciale "pulsanti
1-2-3-4 attivi con indirizzi di chiamata 1-2-3-4"
consultare il manuale tecnico dell'Art. 4893.
Pulsante comando apriporta locale.
EN
#
To program the special function "buttons 1-2-3-4
enabled with call addresses 1-2-3-4" refer to the
technical manual for Art. 4893.
Local lock release button.
FR
#
Pour programmer la fonction spéciale « boutons 1-2-
3-4 actifs avec adresses d'appel 1-2-3-4 », consulter le
manuel technique de l'Art. 4893.
Bouton ouvre-porte sortie.
NL
#
Raadpleeg voor het programmeren van de
speciale functie "drukknoppen 1-2-3-4 actief met
oproepadressen 1-2-3-4" de technische handleiding
van Art. 4893.
Lokale bedieningsknop deuropener.
#
DE
Für die Programmierung der Sonderfunktion "Tasten 1-2-
3-4 aktiviert mit Rufadressen 1-2-3-4" siehe technisches
Handbuch des Art. 4893.
Taste lokaler Türöffner.
ES
#
Para programar la función especial "pulsadores
1-2-3-4 activados con direcciones de llamada 1-2-3-4",
consultar el manual técnico del art. 4893.
Pulsador abrepuertas local.
PT
#
Para programar a função especial "botões 1-2-
3-4 activos com endereços de chamada 1-2-3-4"
consultar o manual técnico do art. 4893.
Botão de comando de abertura da porta local.
C
C
L
L
F
1
F
2
P
P
ON
2
3
4
5 7
6
8
1234 67
5
8
S2
C
C
L
L
F
1
F
2
P
P
ON
2
3
4
5 7
6
8
1234 67
5
8
S2
110-240V
SMK/041QC
1216
L
L
1214/2C
L
L
LM
OUT
OUT
L
L
LM
IN
IN
1214/2C
L
L
LM
OUT
OUT
L
L
LM
IN
IN
1214/2C
L
L
LM
OUT
OUT
LM
L
L
IN
IN
1214/2C
L
L
LM
OUT
OUT
L
L
LM
IN
IN
L
N
L2
L2
L1
L1
1209
*
R
C
SE
SE
D
NC
NO
C
L
L
-
T
O
+
O
E
M
4893
6302S
C
L
L
6302S/BM
ON
ON
1
2
3
4
5 7
6
8
1234 67
5
8
S1
S2
6302S
C
L
L
6302S/BM
ON
ON
1
2
3
4
5 7
6
8
1234 67
5
8
S1
S2
#
