Advertencias
• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante. No manipular las protecciones internas
contra cortocircuitos y sobrecorrientes.
• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso impropio de los aparatos,
por cambios efectuados por terceros por cualquier motivo o finalidad y por el uso de accesorios y materiales no originales.
• Todos los productos son conformes a los requisitos de la Directiva 2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas enmiendas) como demuestra la presencia de la marca
CE en ellos.
• No poner los cables de la columna montante cerca de los cables de alimentación (230/400V).
• No introducir objetos ni echar líquidos en el interior del dispositivo.
• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.
• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.
• No mantener pulsado el gancho de audio si el micro teléfono está descolgado.
• No instalar la telecámara delante de grandes fuentes luminosas ni en lugares donde la persona captada quede en contraluz. Para evitar este problema, se aconseja instalar la telecámara
a una altura de 180 cm (en lugar de la altura habitual de 160-165 cm) y orientar el objetivo hacia abajo ya que esto mejora la calidad de la toma.
• En condiciones de poca luminosidad, las telecámaras con sensor CCD en color ofrecen una menor sensibilidad que las telecámaras en blanco y negro. Por lo tanto, en
ambientes poco iluminados, se aconseja instalar una fuente luminosa adicional.
• IMPORTANTE: para no perjudicar el funcionamiento del dispositivo, asegurarse de que el frontal de metal del art. 4893 no roce otras partes metálicas y dañe el propio revestimiento
aislante.

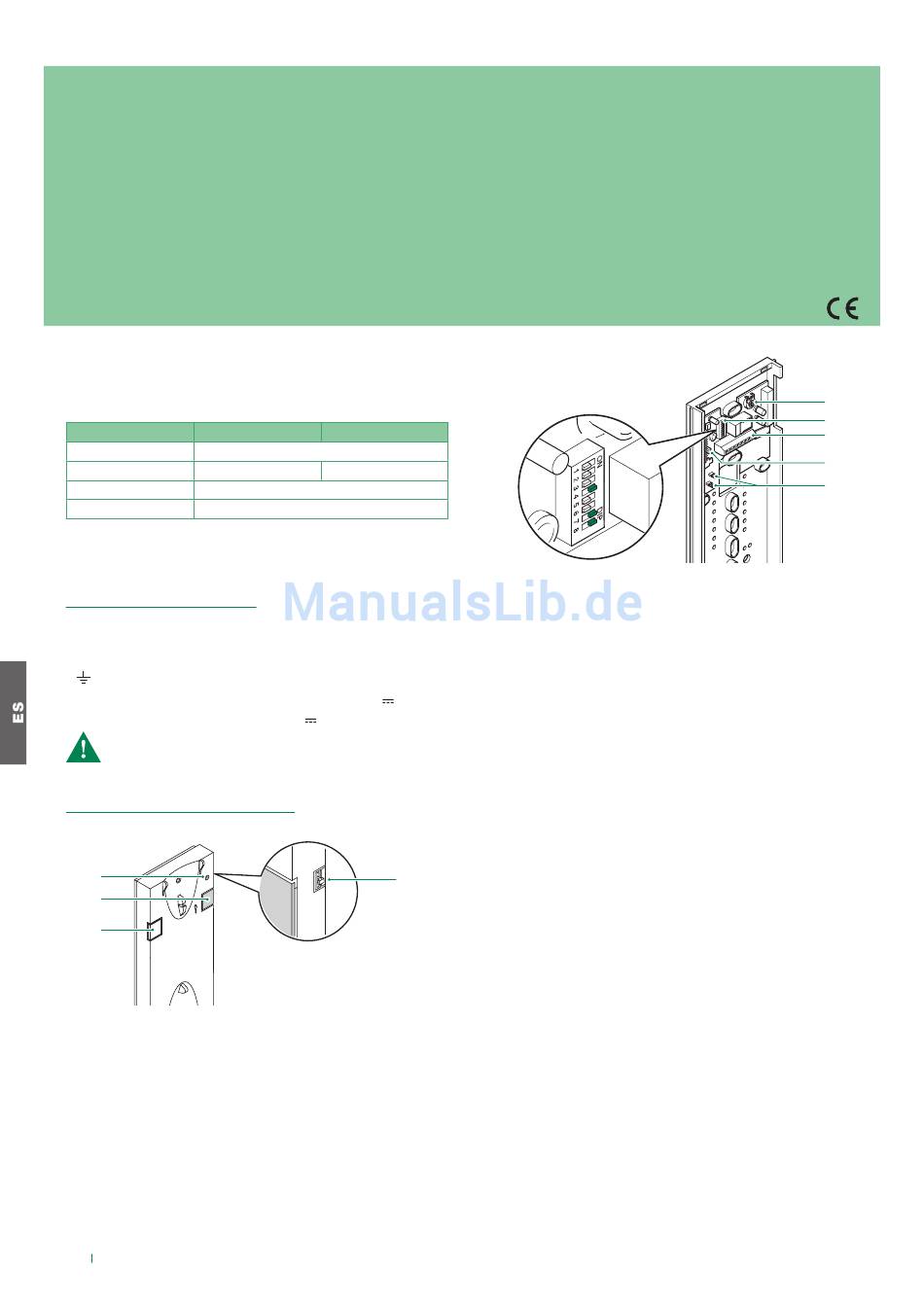

Generalidades
Los kits están formados por los siguientes artículos:
Placa externa
Unidad interna Art. 6302S
Alimentador
Terminación
Para las instrucciones de instalación y configuración de las
unidades internas (arts. 6302S y 6302S/BM) y de la placa externa
(art. 4893), consultar los correspondientes manuales técnicos.
ALIMENTADOR ART. 1209
Dimensiones: 108×90×62 mm (6 módulos DIN).
Protección contra cortocircuitos y sobrecargas.
Descripción de la regleta de conexiones
L N
Entrada de tensión de red de 110-240 V~
L2 L2 Salida línea bus de la columna montante (31 V
L1 L1 Entrada línea bus principal (31 V
En la instalación eléctrica del edificio tiene que haber un interruptor
de red omnipolar (fácilmente accesible) con una distancia de
apertura de los contactos de al menos 3 mm, capaz de cortar la
alimentación del dispositivo.
TELEFONILLOS ADICIONALES
Art. 2638
1
2
3
1. Indicador de la función Privacidad.
2. Pulsador abrepuertas.
3. Pulsador P1 actuador genérico / pulsador para diferentes
funciones presente en la regleta de conexiones (P1 C1).
4. Selector del tono de llamada/función Privacidad de tres
posiciones:
Posición superior: volumen máximo del tono de llamada.
Posición central: volumen medio del tono de llamada.
Posición inferior: activación de la función Privacidad. Por
función Privacidad se entiende la exclusión del tono de llamada
desde la placa externa y la centralita; la activación de la función
está señalada por el encendido de un indicador rojo en la parte
superior derecha.
12
8461S 8461S/BM
Art. 4893
Art. 6302S/BM
Art. 1209
Art. 1216
)
)
4
5. Trimmer de regulación del volumen del micrófono.
6. DIP-switch U2 para configurar el código de usuario.
7. Bornes de conexión de la instalación:
L L Conexión a la línea bus.
CFP CFP Entrada para llamada timbre de planta.
P1 C1 Bornes del pulsador P1 C. NO. 24 V y 100 mA Dedicado
a varios usos (quitar CV1 y CV2).
S+ S- Bornes para dispositivo de repetición de llamada.
8. JP2 Puente para seleccionar las funciones Llamada a la
centralita (posición C) y Actuador genérico (posición A) del
pulsador P1.
9. CV1 CV2 Puentes que se deben quitar para obtener un
contacto libre de potencial normalmente abierto en el pulsador
P1.
INSTALACIÓN DEL TELEFONILLO ART. 2638
Véase pág. 16.
PROGRAMACIÓN DEL TELEFONILLO ART. 2638
„ Configurar el código de usuario mediante el DIP-switch U2
según la correspondencia descrita en la tabla de la pág. 17.
Distancias de funcionamiento
La distancia máxima que puede haber entre la placa externa y el
monitor más alejado es de 200 m (con cable art. 4577).
Las unidades internas con el mismo código de usuario y los
dispositivos de repetición de llamada (timbre adicional) conectados
a dichas unidades internas no pueden sumar más de 4 (con 1 unidad
interna principal como máximo y 3 unidades internas secundarias
como máximo). Conectar un único dispositivo de repetición de llamada
para cada unidad interna.
Entre la unidad interna y el dispositivo de repetición de la llamada
puede haber 20 m como máximo. Utilizar cable blindado para la
conexión y no tender los cables cerca de cargas inductivas pesadas o
cables de alimentación (230 V / 400 V).
5
6
7
8
9
