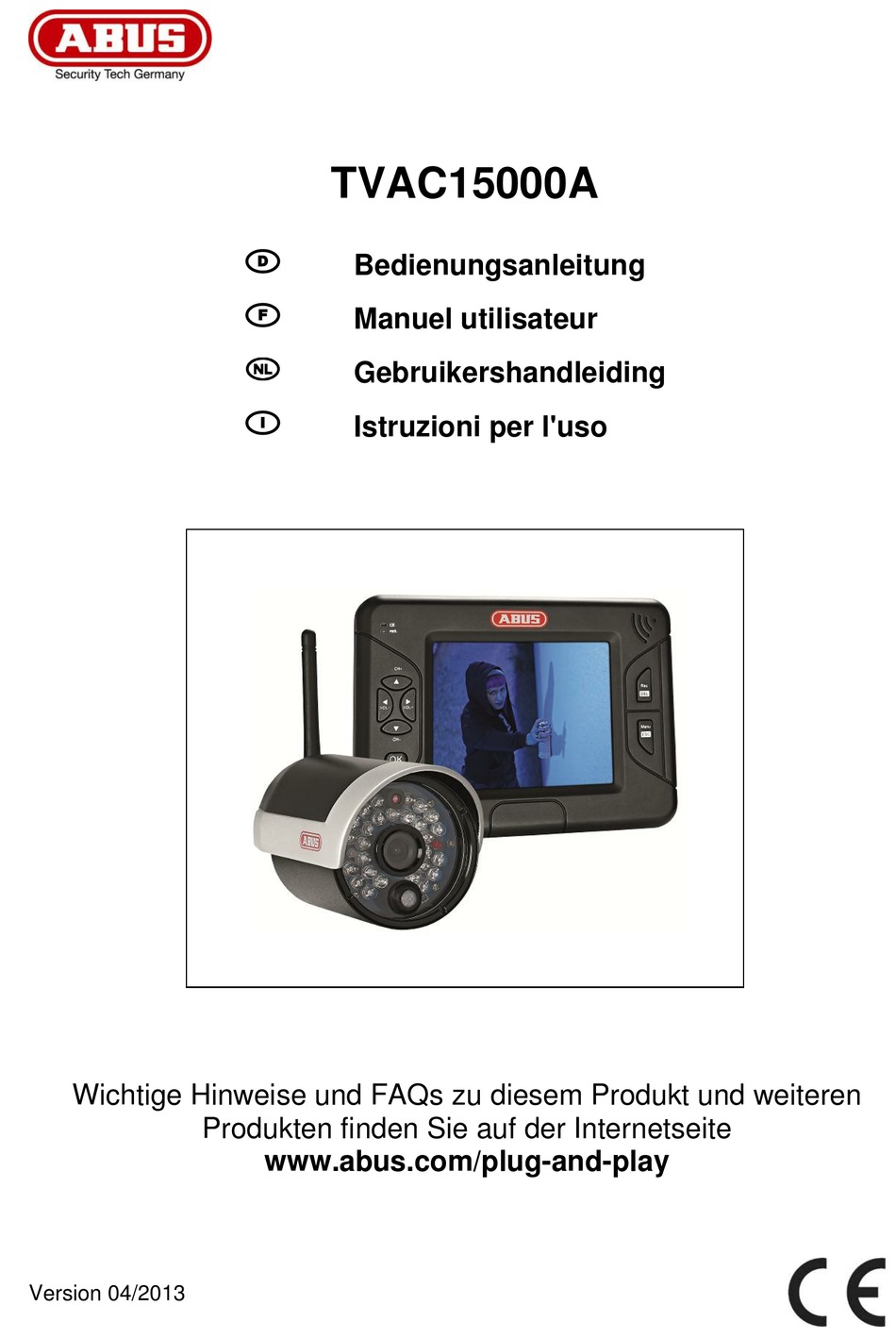

- Seite 1 Polski TVAC15000A Bedienungsanleitung Manuel utilisateur Gebruikershandleiding Istruzioni per l'uso Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite www.abus.com/plug-and-play Version 04/2013...
- Seite 2 Deutsch Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.
- Seite 3 TVAC15000A Bedienungsanleitung Version 04/2013 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 4: Einführung
Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei... -
Seite 5: Symbolerklärung
Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Seite 6: Auspacken
Deutsch Funkübertragung Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen Gegebenheiten am Montagort könne die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 200m erreicht werden, in Gebäuden jedoch deutlich weniger. -
Seite 7: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Bestimmungsgemäße Verwendung ..................... 6 Lieferumfang ............................6 Merkmale und Funktionen ........................6 Hinweise und FAQs ..........................6 Gerätebeschreibung ..........................7 5.1 Beschreibung der Vorderseite des Monitors .................. 7 5.2 Beschreibung der Rückseite des Monitors ..................8 5.3 Beschreibung der Anschlüsse des Monitors .................. 8 5.4 Beschreibung der Kamera ...................... -
Seite 8: Bestimmungsgemäße Verwendung
Benutzerfreundliches OSD (On-Screen-Menü) Audio und Video Aufzeichnung auf SD Karte 4. Hinweise und FAQs Wichtige Hinweise zu diesem Produkt und weiteren Produkten finden Sie auf unserer Internetseite www.abus.com/plug-and-play. Informationen für die Fehlerbehebung finden Sie unter Punkt 10 dieser Anleitung. -
Seite 9: Gerätebeschreibung
Deutsch 5. Gerätebeschreibung 5.1 Beschreibung der Vorderseite des Monitors Anzeige des aktuellen Ladezustands Rot: Akku schwach Akkuanzeige Grün: Ladevorgang Aus: Akku vollständig geladen Anzeige des Gerätestatus Power LED Blau: Gerät angeschalten Aus: Gerät ausgeschalten... -
Seite 10: Beschreibung Der Rückseite Des Monitors
Deutsch 5.2 Beschreibung der Rückseite des Monitors Antenne Standfuss 5.3 Beschreibung der Anschlüsse des Monitors Spannungsversorgung 5 VDC / 1A (DC, 14.5 x 4.8 mm) Ausgang für das Darstellen der Bildschirmanzeige, ... -
Seite 11: Beschreibung Der Kamera
Deutsch 5.4 Beschreibung der Kamera Antenne Lichtsensor Fix-Objektiv Power LED Link LED IR-LED PIR-Sensor Kamerahalterung Pairing-Taste Anschluss Spannungsversorgung 5 VDC / 1A ... -
Seite 12: Installation
Deutsch 6. Installation 6.1 Paarung der Kameras und des Monitors Um eine Kamera mit dem Monitor zu verbinden gehen Sie wie folgt vor: Schließen Sie an den Kameras und dem Monitor die Netzteile an. Wählen Sie im Menü des TFT-Monitors „Camera Setup -> Pairing“ die gewünschte Kamera (1-4) aus und bestätigen Sie die Auswahl mit OK. -
Seite 13: Monitorinstallation
Deutsch Schrauben sie im Anschluss die Kamera auf den Halter auf verbinden Sie das Netzteil mit der Kamera. Achtung: Bitte verwenden Sie für die Installation nur die mitgelieferten Antennen. 6.3 Monitorinstallation Durch den eingebauten Akku haben Sie die Möglichkeit, den TFT-Monitor flexibel einzusetzen. Wenn die Akku-LED rot leuchtet, muss der Akku geladen werden. -
Seite 14: Bedienung
Deutsch Um die Monitoranzeige an einem weiteren Anzeigegerät darzustellen gehen Sie wie folgt vor: Verbinden Sie den Klinkenstecker mit dem AV OUT des Monitors. Schließen Sie die Chinch-Stecker wie in der Zeichnung an dem Monitor an. 7. Bedienung Um den Monitor AN / AUS zu schalten, halten Sie die Powertaste für min. 2 Sekunden gedrückt. Nach jedem Start wechselt der Monitor in die Liveansicht und wählt die zuletzt eingestellte Ansicht aus. -
Seite 15: Hauptmenü
Deutsch Keine SD-Karte eingelegt Full SD SD-Karte voll Err SD SD-Karte kann nicht erkannt werden SD-Karte gesperrt SD-Karte wird beim Erreichen der Kapazität überschrieben SD-Karten-Anzeige SD-Karten Kapazität Spannungsversorgungsanzeige Kamera-Helligkeitsanzeige 01:12:45 Aufnahmezeit 2011 05 01 Datum / Uhrzeit Anzeige 14:30:11 Bitte beachten Sie: Die Symbole werden automatisch nach zehn Sekunden Anzeigezeit ausgeblendet. -
Seite 16: Kameraeinstellungen
Deutsch Ereignisliste: Die Aufzeichnungen werden in Unterordnern abgespeichert, die nach dem Aufzeichnungsdatum benannt werden. Die Aufzeichnungen werden als Einzeldatei mit der Aufnahmezeit als Dateiname abgespeichert. Systemeinstellungen: Quad Display = Quad-Anzeige Scan Period = Verweilzeit Sequenzanzeige Time setting = Datum / Zeit Einstellungen SD Card Format = SD-Karte formatieren Power Saving = Energiesparmodus TV-Format = TV-Ausgabeauflösung... -
Seite 17: Aufzeichnungseinstellungen
Deutsch Pairing = Kamera hinzufügen Wählen Sie mit den◄►Tasten die gewünschte Kamera und bestätigen Sie die Auswahl mit der OK-Taste. Das System zählt nun von 60 Sekunden abwärts. Drücken Sie während der 60 Sekunden die PAIRING-Taste am Kabel der Kamera, bis die grüne LINK-LED an der Vorderseite der Kamera zu blinken anfängt. -
Seite 18: Ereignisliste
Deutsch Verwenden Sie die ◄►Tasten um den SD- SD Card Overwrite = SD-Karten Ringspeicher Karten Ringspeicher zu aktivieren (ON) bzw. deaktivieren (OFF). Bestätigen sie Ihre Auswahl durch drücken der OK-Taste. Der Ringspeicher ist standardmäßig aktiviert. Achtung: Beim Erreichen der Speicherkapazität, zeichnet der Monitor weiterhin auf und löscht dabei die ältesten Aufnahmen auf der SD- Karte. -
Seite 19: Systemeinstellungen
Deutsch 7.6 Systemeinstellungen Verwenden Sie ◄►Tasten um die Quad- Quad Display = Quad-Anzeige Anzeige an- (ON) oder auszuschalten. Um den Quad-Modus zu aktivieren müssen alle Kameras aktiviert sein. Mit den Pfeiltasten können Sie aus der Quad – Anzeige direkt in die Vollbildansicht einzelner Kameras wechseln. - Seite 20 Deutsch SD Card Format = SD-Karte formatieren Hiermit können sie die SD-Karte formatieren. Es wird sowohl der aktuelle freie Speicherplatz (Free), als auch der Gesamte Speicherplatz (Total) angezeigt. Drücken Sie die OK-Taste um die Formatierung zu starten. Bestätigen Sie mit ihre Auswahl, um den Vorgang abzubrechen wählen Sie Achtung:...
-
Seite 21: Wartung Und Reinigung
Deutsch System Version = Diese Funktion zeigt Ihnen die Softwareversion des Monitors und der Kameras Softwareversionen des Monitors und aller verbundenen Kameras an. 8. Wartung und Reinigung 8.1 Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. -
Seite 22: Tipps Zur Fehlerbehebung
Deutsch 10. Tipps zur Fehlerbehebung Nr. Fragen Antworten Was bedeutet Monitor und Durch die Paarung wird die exklusive, verschlüsselte Kamera zu paaren und wie Funkverbindung zwischen Kamera und Monitor hergestellt. funktioniert das? Um eine Kamera mit dem Monitor zu verbinden, gehen Sie wie folgt vor: 1. -
Seite 23: Technische Daten
Deutsch 11. Technische Daten TVAC15000A Typennummer Kamera Frequenz 2,4 GHz Modulation GFSK Sendeleistung 16 dBm Sensibilität -82 dBm TV-Linien 400 TVL 1/4‘‘ CMOS Bildaufnehmer Auflösung 640 x 480 Pixel (VGA) Anzahl IR LEDs 27 IR LEDs Objektiv 3,6 mm Blickwinkel 56°... - Seite 66 Italiano TVAC15000 Manuale d’uso Version 04/2013 Manuale d’uso originale. Conservare per uso futuro.
