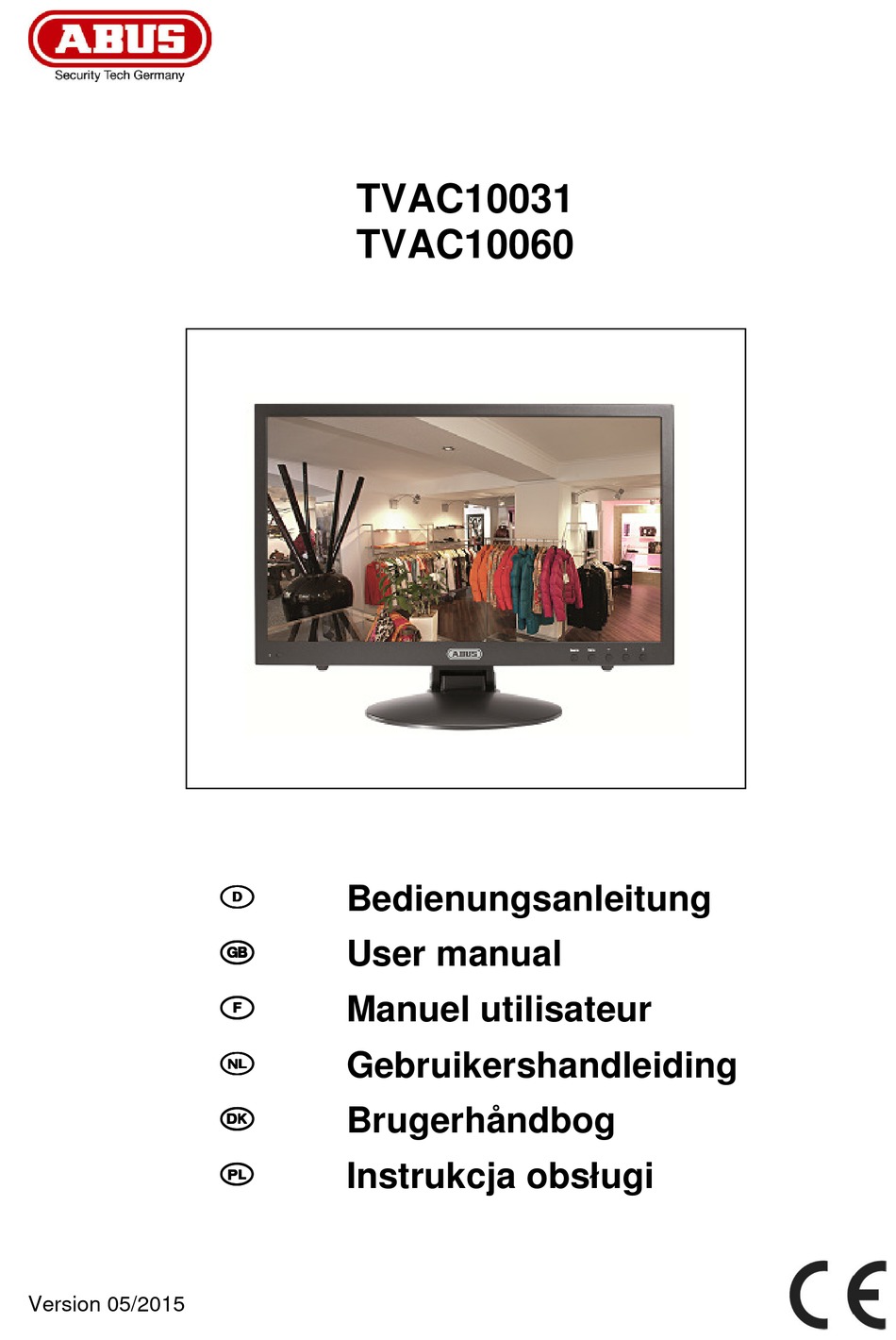

- Seite 1 TVAC10031 TVAC10060 Bedienungsanleitung D D D D User manual Manuel utilisateur F F F F Gebruikershandleiding Brugerhåndbog Instrukcja obsługi Version 05/2015...
- Seite 2 Deutsch Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.
- Seite 3 TVAC10031 TVAC10060 Bedienungsanleitung Version 05/2015 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 4: Einführung
Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. -
Seite 5: Symbolerklärung
Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. - Seite 6 Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich -10°~ +40°C. Warnungen Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten! Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden: Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht. •...
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Bestimmungsgemäße Verwendung ................9 2. Lieferumfang ......................... 9 3. Merkmale und Funktionen ................... 9 4. Beschreibung der Anschlüsse .................. 10 5. Montage........................11 5.1 Stromversorgung ....................11 5.2 Belüftung ......................11 5.3 Wandmontage ....................11 6. Tastenerklärung ......................12 7. -
Seite 8: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Der 23,6"/19.5“ LED Monitor zeigt Full-HD 1080p / HD+ Bilder im 16:9 Format an. Sein HDMI, Der 23,6"/19.5“ LED Monitor zeigt Full Der 23,6"/19.5“ LED Monitor zeigt Full Der 23,6"/19.5“ LED Monitor zeigt Full HD 1080p / HD+ Bilder im 16:9 Format an. -
Seite 9: Beschreibung Der Anschlüsse
4. Beschreibung der Anschlüsse Spannungsversorgung DC 12V / 3 A, Verwenden Sie für den Betrieb bitte nur das mitgelieferte Netzteil! HDMI-Eingang Schnittstelle für multimediale Daten DVI-Eingang Schnittstelle für multimediale Daten VGA-Eingang PC- und DVR-Signaleingang PC-in 3,5 mm Klinke, Audiosignaleingang gekoppelt mit dem VGA-Eingang PC-out 3,5 mm Klinke, Audiosignalausgang gekoppelt mit dem VGA-Eingang... -
Seite 10: Montage
Für die Wandmontage verwenden Sie bitte eine VESA kompatible Wandhalterung. Auf der Rückseite des Monitors befinden sich die quadratisch angeordneten Montagelöcher (VESA 100 x 100 mm). Diese sind mit der ABUS TVAC10500 Wandhalterung kompatibel. Bitte beachten Sie die beigelegte Montageanleitung der Wandhalterung. -
Seite 11: Tastenerklärung
6. Tastenerklärung Taste Beschreibung Auswahl der verschiedenen Eingangssignale: VGA (PC- oder DVR-Signaleingang) • HDMI (digitaler Signaleingang) • AUTO DVI (digitaler Signaleingang) • VGA Modus: Bildrand Anpassung durchführen • Einblenden des OSD (On-Screen-Display) • MENU Öffnen/Verlassen eines Menüpunktes und des • Menüs Erhöhen der Lautstärke während des Betriebs •... -
Seite 12: Auswahl Des Eingangsignals
7. Auswahl des Eingangsignals Um eine Auswahl des Eingangssignals zu tätigen, drücken Sie die AUTO-Taste. Links oben im Bildschirm erscheint eine Anzeige mit dem ausgewählten Eingang. Drücken Sie die AUTO-Taste wiederholt bis Sie bei dem gewünschten Eingang angelangt sind und bestätigen Sie den gewählten Eingang mit der VOL + oder VOL- Taste. Sie haben die Auswahlmöglichkeit zwischen HDMI, DVI und VGA. -
Seite 13: On-Screen-Menü
8. On-Screen-Menü Um das On-Screen-Display aufzurufen drücken Sie bitte die „Menu“-Taste. Um Einstellungen anzupassen stehen Ihnen folgende Bildschirmmenüs zur Auswahl. Bild Einstellungen für die Bilddarstellung Position Einstellungen für die Darstellungsgröße und Position Farbe Einstellungen der Farbtemperatur/Farben Einstellungen für das OSD Setup Gernerelle Einstellungen Bitte beachten Sie, dass der Menüaufbau abhängig von dem Eingangssignal ist. -
Seite 14: Bild
8.1 Bild Um Einstellungen für die Bilddarstellung vorzunehmen, drücken Sie die MENU-Taste und wählen Sie durch Betätigen der SOURCE-Taste den ersten Menüpunkt aus. Der ausgewählte Menüpunkt wird mit einem Rahmen angezeigt. Der Untermenüpunkt wird gelb hervorgehoben. Mit der SOURCE-Taste können Sie zwischen Untermenüpunkten wechseln. Durch Drücken der + / - Taste können Sie die Werte des gewünschten Untermenüs erhöhen oder verringern. -
Seite 15: Position
8.2 Position In diesem Menüpunkt stehen die Einstellungen für die Position des VGA Eingangs zur Auswahl. Verfügbar in Menüpunkt Beschreibung Modus Phase Takt Verschiebung des Bilds in horizontaler Richtung H.Position Verschiebung des Bilds in vertikaler Richtung V.Position... -
Seite 16: Farbe
8.3 Farbe In diesem Menüpunkt können Sie Einstellungen für die Farbtemperatur/Farbe vornehmen. Um die Farben rot/grün/blau eigens anzupassen, wechseln Sie unter „Farbtemperatur“ auf „Benutzer“. Verfügbar in Menüpunkt Beschreibung Modus Einstellung der Farbtemperatur in „K“ oder HDMI, DVI, VGA Farbtemperatur benutzerdefiniert. Manuelle Anpassung des Rot-Anteils HDMI, DVI, VGA Manuelle Einstellung des Grün-Anteils... -
Seite 17: Osd
8.4 OSD In diesem Menüpunkt können Sie Einstellungen für die OSD Anzeige vornehmen. Menüpunkt Beschreibung Verschiebung des OSD Menüs auf der horizontalen Achse Horizontale Verschiebung des OSD Menüs auf der vertikalen Achse Vertikal Einstellung der Transparenz des OSD Menüs in 4 Schritten Transparenz Einstellung der OSD Menü... -
Seite 18: Einstellungen
8.5 Einstellungen In diesem Menüpunkt stehen generelle Einstellungen des Monitors zur Auswahl Menüpunkt Beschreibung Einstellung der Sprache des Monitors Sprache Stummschaltung aktivieren/deaktiveren Stumm Auswahl der Eingangsquelle Input Aktivierung der DCR (digital contrast ratio) Funktion Einstellung der Bildgröße und des Bildseitenverhältniss Display Größe Rücksetzung des Monitors auf Werkseinstellungen Zurücksetzen... -
Seite 19: Wartung Und Reinigung
9.Wartung und Reinigung Wartung und Reinigung Wartung und Reinigung Wartung und Reinigung 9.1 Wartung 9.1 Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. -
Seite 20: Technische Daten
Technische Daten Typennummer TVAC10031 TVAC10060 Monitortyp LED Monitor Bildschirmdiagonale 19,5 23,5 Auflösung 1600x900 1920x1080 Pixelabstand 0,2715 (H) x 0,2715 (V) mm Bildformat 16:9 Kammfilter Signalerkennung Automatisch Kontrastverhältnis 1.000:1 Helligkeit 300 cd/m Farbstufen 16,7 Mio. Betrachtungswinkel horz. / vert. 160° (H) x 170° (V)
