Seite 1 Terxon GSM-Sprachwählgerät Installations- und Bedienungsanleitung Terxon GSM-Dialer Installation Instructions (UK) ................Terxon dispositiv GSM Instructions d’installation (FR) ................Terxon GSM kiestoestel Installatie-instructies (NL).................. Terxon GSM taleopkaldsenhed Installationsvejledning (DK)................AZ6302 11847219...
Seite 2 Regelungen. Bitte informieren Sie sich darüber im Vorfeld. Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung...
Seite 3: Inhaltsverzeichnis
1. Inhaltsverzeichnis Inhaltsverzeichnis ................3 Lieferumfang..................4 Hauptmerkmale .................. 4 Display und Bedienfeld ............... 6 Installation ..................7 Verdrahtung..................8 Betriebsspannung (+12V/0V) Eingänge A-H (TRIG) 6.2.1 Positive Ansteuerung................9 6.2.2 Negative Ansteuerung ..............10 Sabotage (Tamper) Ausgänge (OP1–OP4) Telefonanschluss (A/B) 6.5.1 Standard ...................
Seite 4: Lieferumfang
2 x Gehäuseschrauben • 1 x Installations- und Bedienungsanleitung 3. Hauptmerkmale Das GSM-Sprachwählgerät AZ6302 überträgt eine Vielzahl von Informationen auf Festnetz- und Mobilfunktelefongeräte. Sie können das Gerät entweder mit einer Alarmzentrale verbinden oder als Stand-Alone Variante betreiben. • 8 Eingänge (NC/NO) Jedem Eingang können Sie eine Sprach- oder Textnachricht...
Seite 5 werden, wenn die Ansteuerungssignale an den Eingängen zurückgesetzt werden. • 10 Kontaktnummern Jedem Kontakt kann neben der Rufnummer ein Kontaktname, der Nachrichtentyp (Text oder Sprache) und die Bestätigungsart zugewiesen werden. • 8 Sprachnachrichten plus 1 Standortnachricht Das integrierte Mikrophon und der Lautsprecher erlauben Ihnen die Aufzeichnung und die Wiedergabe von bis zu 8 Alarmnachrichten und einer allgemeinen Standortnachricht.
Seite 6: Display Und Bedienfeld
• Hör- und Sprechmodus Durch den Hör- und Sprechmodus können Sie über das integrierte Mikrophon und den Lautsprecher in das Objekt hineinhören und bei Bedarf auch hineinsprechen. • Memo-Funktion Mit der Memo-Nachrichtenfunktion können Sie entweder lokal oder über Fernzugriff Nachrichten aufsprechen. Eine vorhandende Memo wird daraufhin im Display angezeigt und kann anschließend abgespielt werden.
Seite 7: Installation
g h i 4 G H I j k l 5 J K L m n o 6 M N O p q r s 7 P Q R S t u v 8 T U V w x y z 9 W X Y Z 0 , # * Scrolltaste nach oben Scrolltaste nach unten...
Seite 8: Verdrahtung
6. Verdrahtung Anschlussklemmen für Eingänge A-D und Sabotageverdrahtung. Anschlussklemmen für Eingänge G-H, Spannungsversorgung und Ausgangsverdrahtung. Steckplätze für das GSM-Modul. Anschlussklemmen für den analogen Telefonanschluss (A/B) und externe Geräte (A1/B1). Sabotagekontakt Nicht verwendet Lautsprecher Mikrofon HINWEIS: Vergewissern Sie sich vor der Verdrahtung, dass die Spannungsversorgung abgeschaltet ist! Betriebsspannung (+12V/0V) Verbinden Sie diese Klemmen mit der Spannungsversorgung Ihrer...
Seite 9: Eingänge A-H (Trig)
Eingänge A-H (TRIG) Verbinden Sie die Eingänge A-H mit den Ausgängen Ihrer Alarmzentrale, die im Ereignisfall Transistorausgänge schaltet und die Eingänge des GSM- Sprachwählgeräts ansteuert. Es initiiert darauf folgend den Anruf und leitet die Sprach- oder Textnachricht an die entsprechende Rufnummer weiter. HINWEIS: Alle Eingänge benötigen die gleiche Polarität zur Ansteuerung der Eingänge.
Seite 10: Negative Ansteuerung
6.2.2 Negative Ansteuerung Für eine negative Ansteuerung muss ein 0V DC-Signal an einem Eingang anlegen. 6.2.2.1 NO-Verdrahtung 6.2.2.2 NC-Verdrahtung Sabotage (Tamper) Diese Anschlussklemmen werden meist mit der Sabotagezone einer Alarmzentrale verbunden. Beim Öffnen des Gehäuses werden dabei die NC- Kontakte des GSM-Sprachwählgeräts geöffnet und die Sabotagelinie unterbrochen.
Seite 11: Telefonanschluss (A/B)
Telefonanschluss (A/B) 6.5.1 Standard Zur Anbindung des GSM-Sprachwählgeräts an eine analoge Telefonleitung verwenden Sie das mitgelieferte Telefonkabel. Schliessen Sie die beiden mittleren Adern (Standard: grün/rot ohne Polarität) an A/B an und stecken Sie den Stecker in die Telefondose. Weitere externe Geräte wie zum Beispiel Telefon und/oder Anrufbeantworter werden an A1/B1 angeschlossen.
Seite 12 GSM-Modul Das GSM-Modul ist werksseitig bereits auf der Hauptplatine aufgesteckt. Um das Modul in Betriebsbereitschaft zu setzen, müssen Sie jedoch noch eine SIM-Karte einsetzen und das beiliegende GSM-Antennenkabel anstecken. Entfernen Sie das GSM-Modul vorsichtig von der Hauptplatine ohne die Pins zu beschädigen. Schieben Sie wie auf dem nächsten Bild zu sehen ist, den Halter der SIM-Karte nach hinten und klappen Sie den Einschub nach vorne.
Seite 13 SIM Card Nachdem die SIM-Karte eingesetzt wurde setzen Sie das GSM-Modul wieder fest auf die Steckplätze der Hauptplatine auf. Führen Sie das Antennenkabel auf der Bodenplatte durch eine der Kabeleinführungen ein. Verbinden Sie das Kabel mit der, auf dem GSM-Modul vorgesehenen Antennensteckbuchse. Legen Sie das Antennenkabel wie auf dem Bild zu sehen, um das GSM-Modul und achten Sie beim Verschliessen des Gehäuses darauf, dass das Kabel nicht gequetscht wird und weiterhin am GSM-...
Seite 14: Gsm-Modul Inbetriebnahme
7. Inbetriebnahme Vorbereitungen 7.1.1 Werksreset Bei einer Neuinstallation wird ein Werksreset empfohlen, um sicher zu gehen dass alle bestehenden Einstellungen zurückgestellt werden. Drücken Sie die und halten Sie die Taste gedrückt und trennen Sie kurz die Spannung vom GSM-Sprachwählgerät ab. Sie sehen die folgende Displayanzeige mit dem Menüpunkt „Werksreset“, nachdem Sie die Spannungsversorgung wieder angeschlossen haben.
Seite 15: Spracheinstellungen
7.1.2 Spracheinstellungen Dem Werksreset folgend, drücken Sie Sprache ändern? [ENT] or [ESC] Drücken Sie ↑↓ ENT zur Ausw. Deutsch Benutzen Sie die Tasten um die gewünschte Sprache auszuwählen. Bestätigen Sie mit . Das GSM-Sprachwählgerät wird zur gewählten Displaysprache wechseln und zum Standby-Modus zurückkehren.
Seite 16: Starten Des Programmiermenüs
Programmierung der vier Ausgänge Ausgänge Programmierung der Rufabläufe Rufeinstellungen Einstellung von Zeit und Datum des Systems Datum & Uhrzeit Ansicht des Ereignisspeichers Protokoll Durchführung der vorhanden Testoptionen Prüfoptionen 8.1.1 Starten des Programmiermenüs Im Standby-Modus zeigt das GSM-Sprachwählgerät Temperatur und Zeit/Datum an. SD3 +29°C 12:07 01Mai08 Geben Sie Ihren Benutzer-Code (Voreinstellung: 1234) ein.
Seite 17: Basiseinstellungen
Drücken Sie mehrmals die Taste, bis das Display folgendes anzeigt. [ENT] drücken zum Menü verlassen Drücken Sie um das Programmiermenü zu verlassen und zum Standby-Menü zurückzukehren. Alternativ können Sie auch im Programmiermenü bleiben durch Drücken von Basiseinstellungen In den meisten Betriebsfällen genügt die Konfiguration folgender Basiseinstellungen: Menüfunktionen Beschreibung...
Seite 18: Menüfunktionen
Menüfunktionen 8.3.1 Kontaktdaten 8.3.1.1 Allgemeines Das GSM-Sprachwählgerät kann bis zu 10 Kontakte verwalten, jedem davon werden folgende Parameter zugewiesen: • Name Jeder Kontaktname kann bis zu 16 Zeichen besitzen. • Telefonnummer Jede Telefonnummer kann bis zu 16 Ziffern besitzen. Bei der Programmierung kann die Taste verwendet werden, um folgende Zeichen einzugeben:...
Seite 19: Einstellung Der Kontaktdaten
WICHTIG: Beachten Sie bei der Eingabe der Telefonnummer mögliche Vorwahlen oder Länderzusätze hinsichtlich des Übertragungsweges (analog oder GSM)! 8.3.1.2 Einstellung der Kontaktdaten Geben Sie Ihren Benutzercode ein und der erste Menüpunkt Kontaktdetails wird angezeigt. ↑↓ ENT zur Ausw. Kontaktdaten Drücken Sie zur Auswahl.
Seite 20: Nachrichten
Drücken Sie die Scrolltasten um den benötigten Kontakttyp zu ändern. Bestätigen Sie mit Wiederholen Sie die Schritte 2-8 um die weiteren Kontakte einzustellen und verlassen Sie das Menü mit 8.3.2 Nachrichten Das GSM-Sprachwählgerät kann entweder Text- oder Sprachnachrichten an die gespeicherten Kontakte versenden. Für jeden Alarmeingang (A-H) kann dabei individuell eine Text- oder Sprachmitteilung festgelegt werden.
Seite 21 ↑↓ ENT zur Ausw. Nachrichten Bestätigen Sie mit und es erscheint auf der Anzeige: „Sprachnachricht“. Drücken Sie zur Auswahl. Das Display zeigt an: Spra. Alarm A Wiederg., ●Aufn. ► Scrollen Sie mit den Tasten oder benutzen Sie die Tasten um die gewünschte Sprachnachricht aufzuzeichnen (A-H). Drücken Sie die Taste und sprechen Sie klar in das Gerät.
Seite 22: Textnachrichten
Reset-Nachricht Wie unter Schritt 3 scrollen Sie auf „Reset“ und zeichnen die gewünschten Information auf (z. B. Einbruchalarm rückgesetzt). Drücken Sie um das Menü zu verlassen. 8.3.2.2 Textnachrichten Das GSM-Sprachwählgerät kann 8 Alarmmeldungen (SMS) mit bis zu 40 Zeichen verwalten und an Mobiltelefone versenden. Wenn das GSM-Sprachwählgerät eine Textnachricht versendet, wird automatisch die „Standort Nachricht“...
Seite 23: Systemoptionen
Wiederholen Sie die Schritte 4-6 für die weiteren Textmeldungen. Optional können Sie weitere Nachrichten erstellen: Standort-Nachricht Wie unter Schritt 4 scrollen Sie auf „Standort“ und geben die gewünschten Informationen über den Standort ein (z. B. Adresse, Kontaktdetails, etc.). Reset-Nachrichten Wie unter Schritt 4 scrollen Sie auf „Reset“ und geben die gewünschten Information ein (z.
Seite 24: Sms-Einstellungen
8.3.3.2 Fernfunktionen • Fernzugriff Wenn diese Funktion aktiviert (AN) ist, wird der Fernzugriff durch das Telefonnetz ermöglicht. Die Voreinstellung liegt auf AUS, welche einen Fernzugriff verhindert. • Rufe bis Antwort Diese Funktion legt die Anzahl der Rufe fest, bis das GSM- Sprachwählgerät eingehende Fernzugriffe annimmt.
Seite 25 die Anzahl der Datenbits, die zweite Ziffer für die Parität und die dritte Ziffer für die Anzahl der Stopbits. • SMS-Protokoll Wählen Sie das Protokoll, welches Ihnen von dem SMS Service Center angegeben wurde. Die verfügbaren Optionen entweder TAP oder UCP. •...
Seite 26 Wenn deaktiviert (AUS) blinkt das GSM-Sprachwählgerät nicht (Voreinstellung). • Temperatur Wenn diese Funktion aktiviert (AN) ist, zeigt das Display die momentane Temperatur an (Voreinstellung). Wenn deaktiviert (AUS), gibt es keine Temperaturanzeige. • Telefonstörung Bei „Anzeige und Piep“ zeigt das GSM-Sprachwählgerät jede Telefonstörung am Display an.
Seite 27 8.3.3.6 Aufnahme • Long Play Wenn aktiviert (AN) haben die Nachrichten eine maximale Aufzeichnungsdauer von 30 Sekunden. Wenn deaktiviert (AUS) haben die Nachrichten eine maximale Aufzeichnungsdauer von 15 Sekunden. Jedoch besitzen die Sprachaufzeichnungen eine höhere Qualität (Voreinstellung). • Auto Wenn aktiviert (AN) und ein Eingang angesteuert wird, schaltet sich das Mikrophon an und startet die Aufzeichnung.
Seite 28: Zugriffscodes
In diesem Menüpunkt legen Sie fest, welche Übertragungswege zur Alarmübertragung genutzt werden. Eine der folgenden Wahlmöglichkeiten können gesetzt werden: Nur PSTN Alarmnachrichten werden nur über die analoge Telefonleitung übertragen. Nur GSM Alarmnachrichten werden nur über das GSM Mobilfunknetz übertragen. PSTN Das GSM-Sprachwählgerät versucht die Alarmnachrichten über das analoge Telefonnetz zu übertragen.
Seite 29: Ändern Des Fernzugriffscode
Zugriffscodes Bestätigen Sie mit und es erscheint auf der Anzeige: „Benutzercode“ Drücken Sie zur Auswahl. Das Display zeigt an: Neuer Ben.-Code? **** Geben Sie nun Ihren neuen 4-stelligen Benutzercode ein und drücken zur Bestätigung. Drücken Sie zum Verlassen des Menüs. 8.3.4.2 Ändern des Fernzugriffscode Geben Sie Ihren Benutzercode ein.
Seite 30: Bestätigung & Abbruch
8.3.5 Bestätigung & Abbruch 8.3.5.1 Abbruch Aufgrund von Unachtsamkeit, Fehlprogrammierungen oder Fehlalarmen kann es vorkommen, dass das GSM-Sprachwählgerät ungewollt angesteuert wird. Die Abbruchfunktion erlaubt Ihnen diese Wählversuche abzubrechen. Wenn ein Rufversuch abgebrochen wird kehrt das Gerät sofort in den üblichen StandBy-Modus zurück.
Seite 31: Bestätigungseinstellungen
Drücken Sie zum Verlassen des Menüs. 8.3.5.2 Bestätigungseinstellungen In den Bestätigungseinstellungen legen Sie fest, ob das GSM- Sprachwählgerät nach der Bestätigung die weiteren Kontaktadressen anwählen soll oder ob es die Rufvorgänge abbrechen soll. Um den Anruf zu bestätigen muss der Empfänger auf der Telefontastatur die Ziffer 8 drücken.
Seite 32: Ausgänge
8.3.6 Ausgänge Das GSM-Sprachwählgerät hat vier programmierbare Ausgänge (OP1-OP4) welche ferngesteuert werden können und eine Vielzahl von Funktionen bieten (z. B. Schalten der Beleuchtung, Lüfter, etc.) 8.3.6.1 Ausgangstypen • Der Ausgang bleibt dauerhaft Aus. • Nachricht Der Ausgang wird bei einer wartenden Nachricht aktiviert und deaktiviert sich wenn die Nachricht einmal abgespielt wurde.
Seite 33: Konfiguration Der Ausgänge
• Ruf aktiv Der Ausgang wird aktiviert, wenn das GSM-Sprachwählgerät angesteuert und ein Wählvorgang gestartet wurde. Der Ausgang wird deaktiviert, wenn alle Geräte angerufen wurden oder der Ruf abgebrochen wurde. • Ruf erfolgreich Der Ausgang wird aktiviert, wenn die Nachricht erfolgreich übertragen wurde und deaktiviert, wenn das Gerät wieder angesteuert wird.
Seite 34: Rufeinstellungen
8.3.7 Rufeinstellungen In diesem Menüpunkt legen Sie fest, welche Kontaktadressen Nachrichten (Text oder Sprache) erhalten sollen. Zum Beispiel wird die Alarmnachricht A zu den Kontakten 1,3 und 5 übertragen. Alarmnachricht B soll jedoch zu den Kontakten 2,6,7 und 8 gesendet werden. Der automatische Testruf, der alle 24h gesendet wird, kann ebenso an eine oder mehrere Kontakte übertragen werden.
Seite 35: Datum Und Uhrzeit
wird die Alarmnachricht A an alle 10 Rufnummern ausser an die Kontakte 2,5 und 8 gesendet. Sende Alarm A zu 1*34*67*90 Benutzen Sie die Scrolltasten um den Rufablauf der anderen Alarmnachrichten zu ändern. Bestätigen Sie mit , wenn alle Einstellungen gemacht wurden. Drücken Sie um zum Hauptmenü...
Seite 36: Protokoll
9. Protokoll Im Ereignisspeicher werden mit Angabe von Datum und Zeit eine Reihe von wichtigen Systemvorgängen wie z. B. Spannungsfehlern, Datumsänderungen, Alarmansteuerungen, Ausgangsaktivierungen etc. protokolliert. Der Ereignisspeicher kann bis zu 128 Einträge verwalten, die auch bei abgetrennter Spannungsversorgung erhalten bleiben. Ansicht des Ereignisspeichers Geben Sie Ihren Benutzercode ein.
Seite 37 Ruf GSM Ruf über GSM-Netz Ruf fehlg. Rufvorgang fehlgeschlagen Bestät. Bestätigung des Nachricht durch Kontakt 1-10 Kontakt 1 Keine Bestät. Keine Bestätigung der Nachricht Abbruch Abbruch der Benachrichtigung durch Fernzugriff Kontakt 1 Abbruch Ben. Abbruch der Benachrichtigung durch Benutzercode Zeit geändert Systemzeit wurde geändert Datum Systemdatum wurde geändert...
Seite 38: Prüfoptionen
gelöscht GSM Niedrig GSM-Signal unterhalb eingestellter Signalstärke GSM OK GSM-Signal in Normalzustand Spg. OK Spannungswert in Normalbereich Spg. Niedrig Spannungswert unterhalb der Mindestspannung Sys. Start Systemstart des Geräts Ereignissp. Ereignisspeicher gelöscht gel. Auto Testruf Automatischer Testanruf 10. Prüfoptionen In diesem Menüpunkt können Sie sieben verschiedene Testoptionen wählen. 10.1 Nachrichten In diesem Menüpunkt können Sie die Sprachnachrichten testen.
Seite 39: Ausgänge
Nutzen Sie die Scrolltasten um die unterschiedlichen Alarmnachrichten auszuwählen. Durch Drücken der Zifferntasten , usw. können Sie nun die verfügbaren Kontakte auswählen. Durch drücken von starten Sie den Test, durch können Sie den Test jederzeit abbrechen. Nun wird in der Anzeige jede Stufe des Testablaufs für die Übertragung per PSTN angezeigt, für GSM ist dies nur geringfügig anders.
Seite 40: Ansteuerung
Drücken Sie die Zifferntasten oder um jeden Ausgang einzelnen zu schalten. Die LED´s OP1 und OP2 leuchten am Display auf, wenn der Ausgang 1 bzw. 2 geschalten wurde. Drücken Sie um zum Hauptmenü zurückzukehren. 10.3 Ansteuerung In dieser Funktion können Sie die Ansteuerung der Eingänge testen. Geben Sie Ihren Benutzercode ein.
Seite 41: Spannungsversorgung
↑↓ ENT zur Ausw. Testoptionen Bestätigen Sie mit und es erscheint die erste Funktion: „Nachrichten“. Benutzen Sie die Scroll-Tasten oder drücken Sie die Telefonleitung anzuzeigen. Drücken Sie . Das Display zeigt entweder „“ oder „“ an. Drücken Sie um zum Hauptmenü zurückzukehren. 10.5 Spannungsversorgung Mit dieser Funktion können Sie die Spannungsversorgung testen.
Seite 42: Gsm-Netz
10.6 GSM-Netz Mit dem GSM Test können Sie verschiedene Informationen des GSM-Betriebs einsehen. Geben Sie Ihren Benutzercode ein. Scrollen Sie mit den Tasten oder benutzen Sie die Taste um den Menüpunkt „Testoptionen“ anzuzeigen. ↑↓ ENT zur Ausw. Test Options Bestätigen Sie mit und es erscheint die erste Funktion: „Nachrichten“...
Seite 43: Software Version
Provider Anzeige des Service-Providers der eingesetzten GSM-Karte. Drücken Sie um zum Hauptmenü zurückzukehren. 10.7 Software Version Hier wird Ihnen die aktuelle SW-Version des GSM-Sprachwählgerät angezeigt. Geben Sie Ihren Benutzercode ein. Scrollen Sie mit den Tasten oder benutzen Sie die Taste um den Menüpunkt „Testoptionen“...
Seite 44: Betrieb
11. Betrieb 11.1 Bestätigung und Abbruch Das GSM-Sprachwählgerät benötigt ein Bestätigungssignal um sicher zu gehen, dass die übertragende Nachricht angekommen ist und akzeptiert wurde. Jeder Kontakt muss deshalb vorherig darauf hingewiesen werden, die Ziffer 8 an Ihrem Tastentelefon zur Bestätigung der Nachricht zu drücken. Falls ein angerufener Kontakt die Nachricht nicht bestätigt, wird die Nachrichtenübermittlung an die weiteren Kontakte fortgesetzt.
Seite 45: Memo-Funktion
11.2 Memo-Funktion Das GSM-Sprachwählgerät besitzt eine Memo-Funktion, mit der Sie lokal eine Mitteilung aufzeichnen können, die bis zu 16 Sekunden dauern kann. Sobald eine Mitteilung aufgezeichnet ist, wird am Display eine wartende „Memo“ angezeigt. 11.2.1 Aufnahme Gehen Sie in den Standby-Modus bis folgende Anzeige erscheint. SD3 +29°C 12:07 01Mai08 Drücken Sie nun die Taste...
Seite 46: Fernfunktionen
Drücken Sie zum abspielen der Memo. Mit können Sie jederzeit abbrechen. können Sie Das Memo jederzeit wiederholen. Durch können Sie die vorhandene Memo löschen. Wenn Das Memo gelöscht ist kehrt das Display in den Standby-Modus zurück. 11.3 Fernfunktionen Das Fernzugriffs-Menü erlaubt Ihnen eine Vielzahl von Anwendungen über die Telefonleitung, die auf den nächsten Seiten erklärt werden.
Seite 47: Menüfunktionen
befinden Sie sich im Fernzugriffs-Menü, vorhandene Funktionen befinden sich auf der nächsten Seite. 11.3.1.2 Fernzugriff durch eine Alarmnachricht Wenn ein Eingang angesteuert wird, startet das GSM-Sprachwählgerät einen Wählvorgang. In diesem Fall kann der angerufene Kontakt nach der Bestätigung der Nachricht den Modus Fernzugriff starten. HINWEIS: Die Funktion „Fernzugriff“...
Seite 48: Ausgänge Schalten
Sprachnachrichten 1-8 abspielen 4 (anschließend 1-8 für die Nummer der Sprachnachricht) Sprachnachrichten 1-8 aufzeichnen *4 (anschließend 1-8 für die Nummer der Sprachnachricht) Resetnachrichten 1-8 abspielen 5 (anschließend 1-8 für die Nummer der Sprachnachricht) Resetnachrichten 1-8 abspielen *5 (anschließend 1-8 für die Nummer der Sprachnachricht) Kontaktnummern 1-10 eingeben *7 (anschließend 1-0 für die Nummer...
Seite 49: Hör- Und Sprechmodus
Ausgang Telefontaste Tonsignal An: 1 Hochton-Signal Aus: 1 Niedrigton-Signal An: 2 Hochton-Signale Aus: 2 Niedrigton-Signale An: 3 Hochton-Signale Aus: 3 Niedrigton-Signale An: 4 Hochton-Signale Aus: 4 Niedrigton-Signale Nachdem Sie Ihre Auswahl getroffen haben können Sie mit weiteren Befehlen fortfahren oder durch Drücken der Taste # die Verbindung beenden.
Seite 50: Kontakteverwaltung
Drücken Sie die Taste *8 folgend mit einer Ziffer von 1-8, abhängig davon welche Ansteuerung getestet wird. Das Gerät wird nun den Fernzugriff beenden und der Ansteuerung folgend die zugewiesenen Kontakte anrufen. 11.3.2.4 Kontakteverwaltung Mit dieser Funktion können Sie die Kontaktdaten 1-10 über die Telefontastatur eingeben oder ändern.
Seite 51: Technische Daten
Abspielen einer Alarmnachricht Drücken Sie die Taste 4 folgend mit einer Ziffer von 1-8, abhängig davon, welche Nachricht abgespielt werden soll. Nun wird die vorherig aufgezeichnete Nachricht abgespielt. Zum Stoppen der Wiedergabe drücken Sie die Taste 0. Aufzeichnen einer Resetnachricht Drücken Sie die Taste *5 folgend mit einer Ziffer von 1-8, abhängig davon welche Nachricht aufgezeichnet wird.
Seite 52 Ausgänge 4 Transistorausgänge (OP), negativ schaltend, max. Stromabgabe 100 mA / 12 V DC je Ausgang Sabotage NC-Alarmkontakt (nur für Sabotagelinien) Wählverfahren MVF (Mehrfrequenzverfahren, DTMF, Tonwahlverfahren) Betriebstemperatur -10° C – 55° C Gewicht 360g Abmessungen 150mm x 115mm x 30mm...

Diese Anleitung auch für:

Terxon

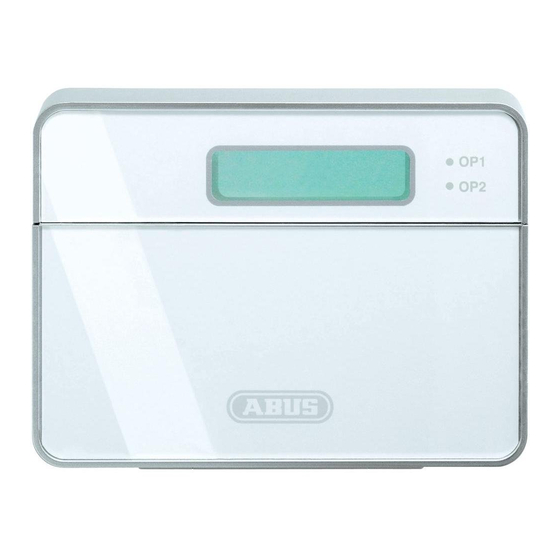

Abus AZ6302 Installations- Und Bedienungsanleitung
