Abus AZ6301 Installations- Und Bedienungsanleitung

Pstn wählgerät
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

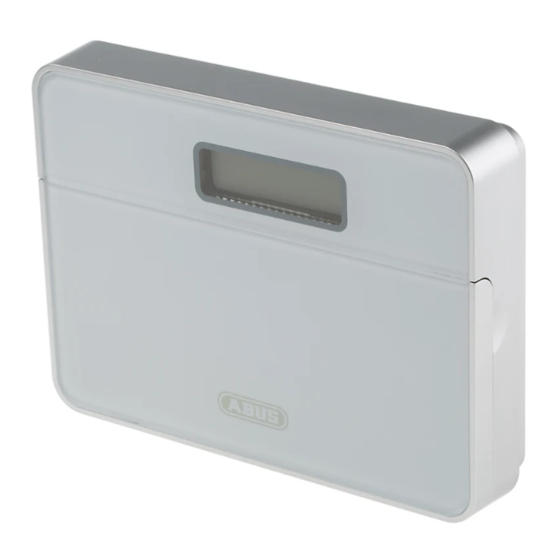

Terxon PSTN Wählgerät
Installations- und Bedienungsanleitung
Terxon PSTN-Dialer
Installation Instructions (UK) ...............................................................................
Terxon dispositiv PSTN
Instructions d'installation (FR) .............................................................................
Terxon PSTN kiestoestel
Installatie-instructies (NL)....................................................................................
Terxon PSTN taleopkaldsenhed
Installationsvejledning (DK)...............................................................................
Terxon combinatore telefonico PSTN
Istruzioni per l'installazione (I) ...........................................................................
AZ6301
34
64
97
128
158
11821415
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abus AZ6301

Inhaltszusammenfassung für Abus AZ6301

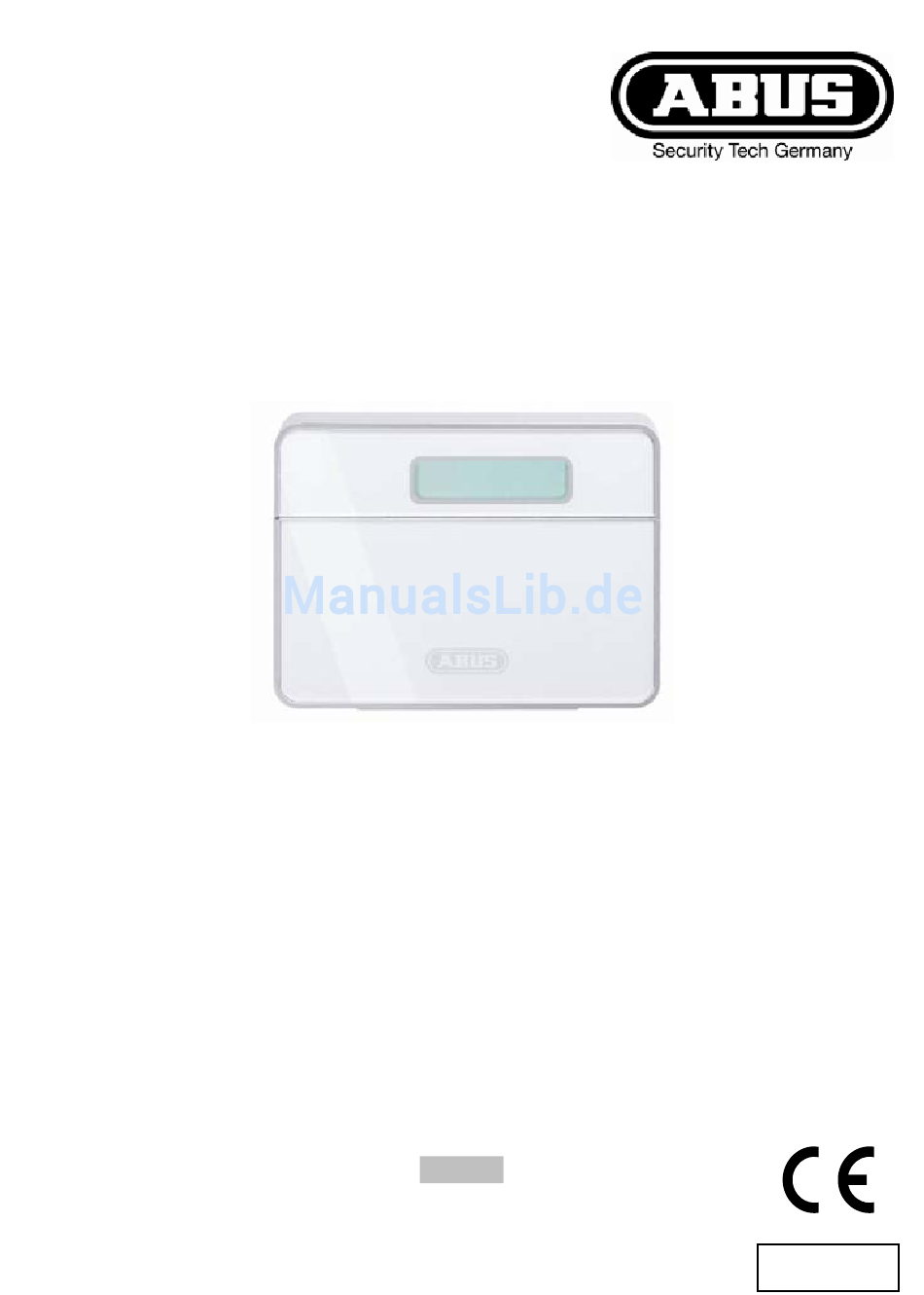

  • Seite 1 Terxon PSTN Wählgerät Installations- und Bedienungsanleitung Terxon PSTN-Dialer Installation Instructions (UK) ................Terxon dispositiv PSTN Instructions d’installation (FR) ................Terxon PSTN kiestoestel Installatie-instructies (NL)..................Terxon PSTN taleopkaldsenhed Installationsvejledning (DK)................Terxon combinatore telefonico PSTN Istruzioni per l’installazione (I) ................AZ6301 11821415...

  • Seite 2: Vorwort

    Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center, die Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung verursacht wurde, oder von dem behauptet wird, dass er dadurch entstanden ist.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ................. 2 Inhaltsverzeichnis ..............3 Lieferumfang ................ 4 Hauptmerkmale ..............4 Montage ................6 Platinenübersicht ..............7 Anschlüsse ................8 Allgemein................8 Ansteuerungen ..............9 7.2.1 Positive Ansteuerung............9 7.2.2 Negative Ansteuerung ............9 Verdrahtungsbeispiel............10 Telefonanschluss..............11 7.4.1 Exklusive Nutzung ..............

  • Seite 4: Lieferumfang

    10.11 Testfunktionen ..............28 10.11.1 Nachrichtentest..............28 10.11.2 Testruf ................28 Displayanzeigen ..............29 11.1 Normalmodus ..............29 11.2 Testmodus................30 Fehlerbehebung ..............31 Technische Daten............... 33 3. Lieferumfang • 1 x Terxon PSTN Wählgerät • 1 x Adapterstecker RJ11 •...
  • Seite 5 • 4 Eingänge (NC/NO) Das Terxon PSTN Wählgerät verfügt über 4 Alarmeingänge, welchem Sie jedem eine Sprachnachricht zuweisen können, zum Beispiel Eingang A=Feuer, B=Überfall, C-Einbruch, D=Technischer Alarm. Die Alarmeingänge A-D sind den Sprachnachrichten A, B, C und D zugeordnet. • 4 Kontaktnummern Das Terxon PSTN Wählgerät wählt im Alarmfall bis zu vier 24-stellige Telefonnummern an und überträgt die...

  • Seite 6: Montage

    • Testfunktionen Wenn Sie das Gerät programmiert haben können Sie die aufgezeichneten Sprachnachrichten an ausgewählte Rufnummern übertragen. Im Testmodus wird dabei jeder Übertragungsschritt im Display angezeigt. • Displaybeleuchtung Bei einer Eingabe am Bedienteil erleuchtet die weisse Hintergrundbeleuchtung am Display. Wird keine Eingabe mehr getätigt, so schaltet sich die Beleuchtung automatisch nach 1 Minute ab.

  • Seite 7: Platinenübersicht

    6. Platinenübersicht 1.) Lautsprecher 2.) Sabotagekontakt 3.) Mikrofon 4.) Sabotageschleife 5.) Eingänge A-D 6.) Steckbrücke für die Ansteuerungspolarität 7.) Telefonanschluss 8.) Spannungsversorgung 12 V/0 V DC und Ausgang 9.) Steckbrücke für den Werksreset...

  • Seite 8: Anschlüsse

    7. Anschlüsse HINWEIS: Vergewissern Sie sich vor der Verdrahtung, dass die Spannungsversorgung abgeschaltet ist! Allgemein Anschluss Beschreibung Wird dieser Eingang angesteuert, beginnt das Gerät die TRIG A Nachricht A zu übertragen. Wird dieser Eingang angesteuert, beginnt das Gerät die TRIG B Nachricht B zu übertragen.

  • Seite 9: Ansteuerungen

    Ansteuerungen HINWEIS: Alle Eingänge werden entweder mit +12V oder 0V angesteuert. Die gewünschte Ansteuerungssolarität (gilt für alle Eingänge) wählen Sie über die Steckbrücke "TRIG POLARITY" auf der Hauptplatine aus. Diese Einstellung muss konform mit der Verdrahtung der Eingänge sein! Empfohlen wird die Anschaltung über Relais- oder Transistorausgänge, die im Alarmfall schließen (NO-Kontakte), da hier für den Anschluss kein zusätzlicher Abschlusswiderstand benötigt wird.

  • Seite 10: Verdrahtungsbeispiel

    Verdrahtungsbeispiel...

  • Seite 11: Telefonanschluss

    Je nach verwendeter Alarmzentrale können deren programmierbare Schaltausgänge verschiedenen Ereignissen zugeordnet werden. In der Regel sollten Sie diese Ausgänge für die Beschaltung mit dem Terxon PSTN Wählgerät auf “Alarm” programmieren. Beachten Sie zudem die Polarität der Schaltausgänge. Wenn Sie den Sirenenausgang Ihrer Alarmzentrale zusätzlich zur Ansteuerung des Wählgeräts verwenden, kann es dazu kommen, dass diese ab und zu aufheult.

  • Seite 12: Nutzung Mit Zusatzgeräten

    7.4.2 Nutzung mit Zusatzgeräten 7.4.2.1 Direktanschluss an die Telefonleitung 7.4.2.2 Anschluss mittels RJ11-Adapter 8. Display und Bedienfeld LCD-Display Bedienfeld...

  • Seite 13: Inbetriebnahme

    Taste Zeichen . , ? ! 1 @ „ - & ´ a b c 2 A B C d e f 3 D E F g h i 4 G H I j k l 5 J K L m n o 6 M N O p q r s 7 P Q R S t u v 8 T U V...

  • Seite 14: Softwarereset

    9.1.1 Softwarereset Drücken Sie die und halten Sie die Taste fest. Legen Sie nun die Spannungsversorgung zum Gerät an. Die folgende Displayanzeige mit nun wird zu sehen sein. ERASE ? Drücken Sie nun und das Display zeigt an: LANG ? Drücken Sie nun und Sie erhalten folgende Anzeige: PLEASE...

  • Seite 15: Zugang Zum Programmiermenü

    Entfernen Sie den Schraubendreher und setzen Sie den Gehäusedeckel wieder auf. Achten Sie darauf, dass Sie dabei keine Kabel einklemmen oder quetschen. Das Wählgerät piept nun alle 30 Sekunden und zeigt im Display: PLEASE RECORD Um in den Programmiermenü zu gelangen, geben Sie den Programmier-Code (1234) ein.

  • Seite 16: Beenden Des Programmiermenüs

    9.2.2 Beenden des Programmiermenüs 1. Drücken Sie mehrmals die Taste, bis das Display folgendes anzeigt. READY Drücken Sie um das Programmiermenü zu verlassen und zum Standby-Menü zurückzukehren. 10. Menüfunktionen Die Menüfunktionen ermöglichen Ihnen die Konfiguration des Terxon PSTN Wählgerät und stellt eine Reihe von Testmöglichkeiten zur Verfügung.

  • Seite 17: Rufnummern

    10.1 Rufnummern 10.1.1 Telefonnummern Das Gerät speichert bis zu 4 Kontaktrufnummern mit bis zu 24 Zeichen. 1. Geben Sie Ihren Programmier-Code (Voreinstellung: 1234) ein. Im Display wird nun folgendes angezeigt: READY 2. Drücken Sie . Das Display zeigt an: ENT 1-4 3.

  • Seite 18: Wählverfahren

    Zum Speichern der Eingabe drücken Sie die Taste Wiederholen Sie diesen Ablauf für die Rufnummern 2,3,4. Zum Beenden der Eingabe drücken Sie 10.1.2 Wählverfahren Hier können Sie vom standardmäßigen Tonwahlverfahren (Mehrfrequenzverfahren) auf das Impulswahlverfahren (Pulstonverfahren) umstellen. Sie können jedoch auch die automatische Erkennung des korrekten Wahlverfahrens (AUTOMATIC) auswählen.

  • Seite 19: Nachrichten

    DIALLING Wird ein weiteres mal auf die Taste gedrückt, so erscheint die die automatische Erkennung angezeigt. AUTOMATIC DIALLING Bestätigen Sie Ihre Auswahl mit und es wird Ihnen folgendes Display angezeigt. ENT 1-4 2. Drücken Sie nochmals und Sie erhalten wieder die Anzeige für weitere Programmierungen.

  • Seite 20: Löschen

    2. Drücken Sie . Das Display zeigt an: ENT 0-D Wählen Sie nun eine der Nachrichten 0-D die sie bearbeiten möchten. Das Display zeigt nun abwechselnd (hier für Alarmnachricht A): RECORD PHRASE A Mit drücken der Taste starten Sie die Aufnahme. Sprechen Sie laut und deutlich in das Mikrofon.

  • Seite 21: Programmier-Code

    Möchten Sie nur einzelne Rufnummern oder Nachrichten löschen, so überschreiben oder löschen Sie diese in den beidern vorherigen Menüfunktionen 1 und 2. 1. Geben Sie Ihren Programmier-Code (Voreinstellung: 1234) ein. Im Display wird nun folgendes angezeigt: READY Drücken Sie . Das Display zeigt abwechselnd an: ERASE - MSG/NUM Drücken Sie nun...

  • Seite 22: Codelänge

    3. Drücken Sie und Sie erhalten folgende Anzeige: - - - - Tippen Sie nun Ihren persönlichen Programmier-Code ein und bestätigen Sie mit Zum Beenden der Eingabe drücken Sie 10.5 Codelänge In der Voreinstellung ist der Programmier-Code vierstellig. Sie können durch diese Funktion den Programmier-Code auf sechs Stellen ändern.

  • Seite 23: Ausgang

    10.6 Ausgang In diesem Menüpunkt können Sie dem Transistorausgang einen Reaktionstyp zuweisen. Der Transistorausgang schaltet bei einer der folgenden Zustände: ACTIVE: Ansteuerung eines Eingangs. SUCCESS: Übertragung und Bestätigung eines Alarmrufs. FAILED: Fehlgeschlagene Übertragung eines Alarmrufs. OFF: Ausgang wird nicht verwendet. 1.

  • Seite 24: Rufzuweisung

    10.7 Rufzuweisung Die Sprachnachrichten A-D können Sie einzelnen oder allen Rufnummern zuweisen. 1. Geben Sie Ihren Programmier-Code (Voreinstellung: 1234) ein. Im Display wird nun folgendes angezeigt: READY Drücken Sie . Das Display zeigt an: ROUTE- Drücken Sie nun und das Display zeigt die momentane Zuweisung der Rufnummern zu Alarmnachricht A.

  • Seite 25: Abbruch

    10.8 Abbruch Sollten Sie aus Versehen einen Alarm auslösen und das Wählgerät startet einen Alarmruf, können Sie diesen auf verschiedene Weise stoppen. In dieser Funktion legen Sie fest, welcher Abbruchtyp möglich sein soll: INPUT: Anlegen eines Signals am Eingang „ABORT TRIG“.

  • Seite 26: Ereignisspeicher

    10.9 Ereignisspeicher Wurde ein Alarmruf erfolgreich übertragen, speichert das Wählgerät die jeweils letzte Nachrichtenübertragung im Ereignisspeicher ab. 1. Geben Sie Ihren Programmier-Code (Voreinstellung: 1234) ein. Im Display wird nun folgendes angezeigt: READY 2. Drücken Sie . Das Display zeigt an: VIEWLOG- wird das letzte Ereignis am Display angezeigt.

  • Seite 27: Bestätigung

    10.10 Bestätigung Hat das Terxon PSTN Wählgerät die Sprachnachricht beim Empfänger abgespielt, benötigt das Gerät ein Bestätigungssignal, dass die Nachricht erfolgreich empfangen wurde. Dies erfolgt durch Drücken der Taste 8 am Telefon. Wurde der Empfang der Nachricht bestätigt, wird die Nachrichtenübertragung beendet. Die Einstellung in diesem Menü...

  • Seite 28: Testfunktionen

    10.11 Testfunktionen 10.11.1 Nachrichtentest 1. Geben Sie Ihren Programmier-Code (Voreinstellung: 1234) ein. Im Display wird nun folgendes angezeigt: READY Drücken Sie nun , je nachdem welche Nachricht Sie abspielen wollen. Das Display zeigt nun zum Beispiel für Nachricht A: SEND A ON 1-4 Drücken Sie nun nochmals die Taste für die entsprechende Nachricht (hier Taste A).

  • Seite 29: Displayanzeigen

    Wenn Sie die Taste 1-4 drücken, so wird die Nachricht an die gewählte Rufnummer gesendet. Wenn Sie drücken wird die Nachricht an alle Rufnummern gesendet. Nachdem das Gerät das Freizeichen beim Empfänger erkannt hat, ist im Display folgendes zu sehen: RINGING HINWEIS: Wird kein Freizeichen erkannt, beginnt das Gerät die Nachricht nach 5...

  • Seite 30: Testmodus

    Displayanzeige Erklärung Wurde das Wählgerät zum ersten Mal in PLEASE RECORD Betrieb genommen, ist es erforderlich einen Werksreset durchzuführen. Anschließend sind die Rufnummern und Nachrichten zu programmieren. Dies ist die Anzeige im Stand-by-Modus. Diese Anzeige erscheint, sobald mindestens eine Telefonrufnummer eine Sprachnachricht programmiert...

  • Seite 31: Fehlerbehebung

    durchgeführt werden. Übertragung Alarms wurde SENT OK erfolgreich durchgeführt und vom Empfänger bestätigt. Alarmruf wurde nicht NO REPLY entgegengenommen, oder nicht Empfänger bestätigt. 12. Fehlerbehebung Problem Mögliche Ursache Abhilfe Überprüfen Sie, ob die Das Wählgerät wählt Falsche Telefonnummer. Rufnummer korrekt nicht eingegeben wurde.
  • Seite 32 Anruf nicht bestätigen. Einweisung des Falsches Empfängers zur Bestätigungssignal. Alarmbestätigung. Schlechte Anruf an einem Mobilfunkverbindung, Mobiltelefon. Änderung des Standorts. Der Empfänger hat den ankommenden Anruf bestätigt, Falsche Überprüfung der jedoch wählt das Bestätigungseinstellung. Programmierung. Gerät die weiteren Telefonnummern an.

  • Seite 33: Technische Daten

    13. Technische Daten Spannungsversorgung 11,5 – 14 V DC Standby: 35 mA/12 V DC Stromaufnahme Im Betrieb: 70 mA/12 V DC 4 positiv/negativ ansteuerbare Eingänge (5- Eingänge 28 V DC) 1 Transistorausgang (OP), negativ Ausgang schaltend, max. Stromabgabe 100 mA NC-Alarmkontakt (nur für Sabotage Sabotageschleifen)
