Montaje del dispositivo

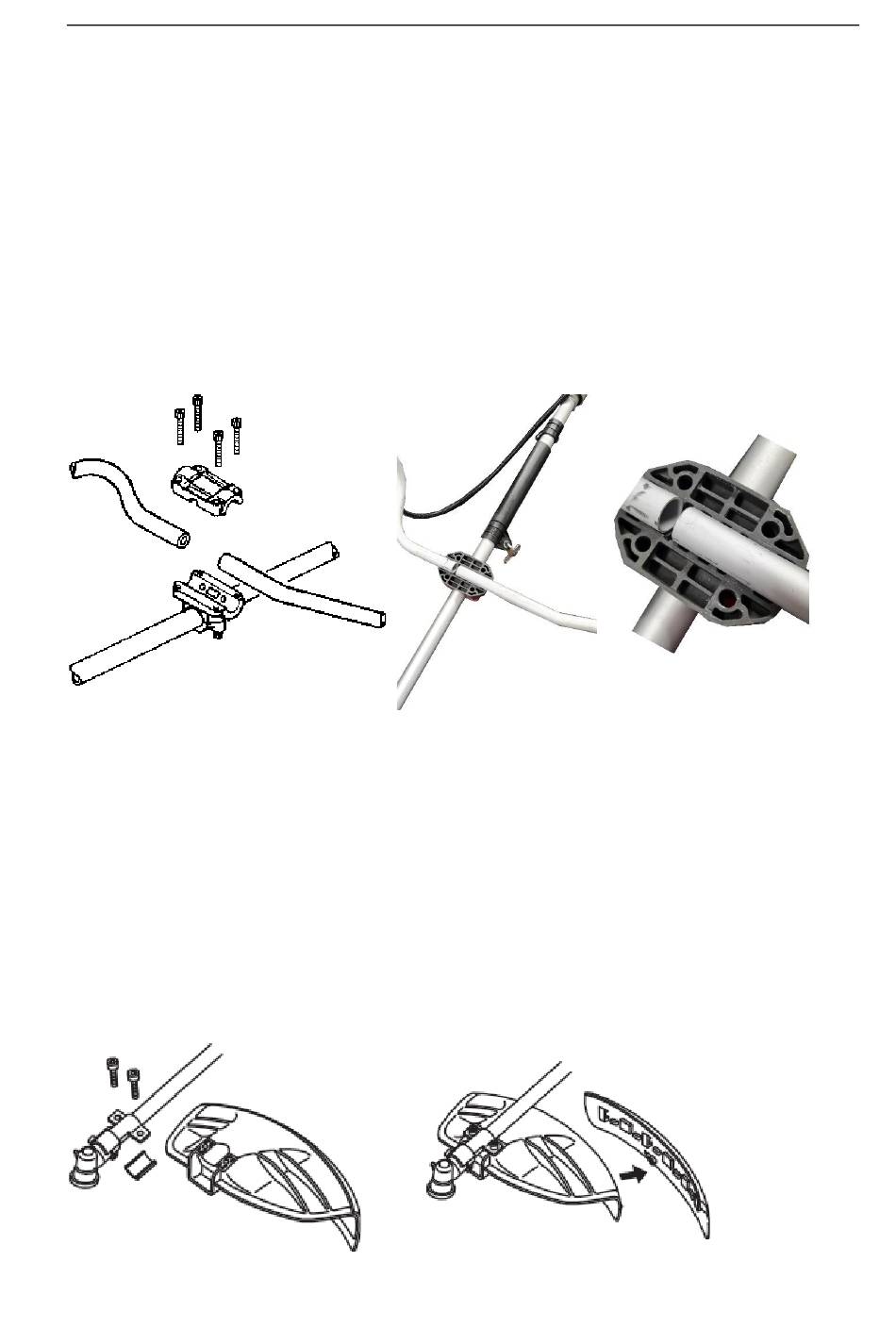

Fijación del mango
Ensamblar el mango antes de usar.
Seguir las ilustraciones a continuación para un montaje correcto.
Montaje del tubo del mango
1. Afloje los 4 tornillos de la tapa superior e introduzca las asas. Apriete de nuevo los
tornillos. 2.
2. Coloque la unidad de asa en el soporte y deslice la tapa superior sobre ella. Apriete
bien el tapón.
Instalación de la escudo protector
Instale la escudo protector con la abertura hacia abajo en el tubo del eje de transmisión.
S Apriete el soporte de la protección para que la protección de la hoja no se mueva ni se
deslice hacia abajo durante la operación. Cuando utilice la cuchilla de 3 dientes u otras
cuchillas, retire el collarín protector (si lo hubiera) de la pantalla protectora.
