Fuxtec FX-E2MS Bedienungsanleitung
40 volt motorsense
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Fuxtec FX-E2MS
Inhaltszusammenfassung für Fuxtec FX-E2MS

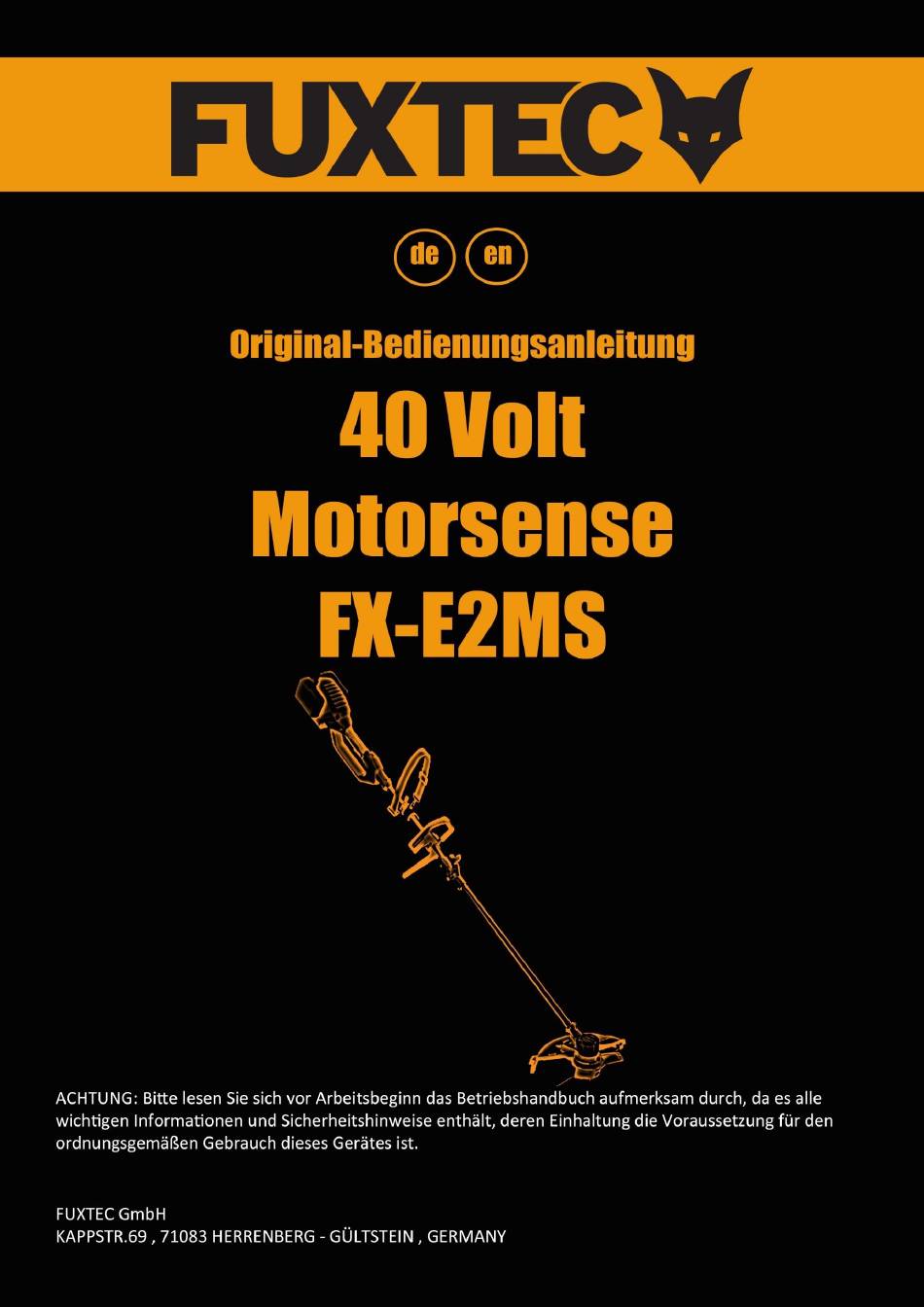

- Seite 1 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01...
- Seite 2 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Deutsche Version………………………………………….Seite 3 English version………………………………………………Page 33...
-
Seite 3: Inhaltsverzeichnis
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Inhalt Einführung und Sicherheit ........................4 Bestimmungsgemäße Verwendung ....................4 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..............4 Arbeitsplatzsicherheit.......................... 4 Elektrische Sicherheit .......................... 5 Sicherheit von Personen ........................5 Verwendung und Behandlung des Elektrowerkzeuges ............... 6 Verwendung und Behandlung des Akkuwerkzeuges ................7 Sicherheitshinweise für die Motorsense .................... -
Seite 4: Einführung Und Sicherheit
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Wartung und Pflege..........................30 Entsorgung............................. 30 Technische Daten ..........................31 Konformitätserklärung / Declaration of Conformity ................32 Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. -
Seite 5: Elektrische Sicherheit
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 - Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. - Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. -
Seite 6: Verwendung Und Behandlung Des Elektrowerkzeuges
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 - Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu... -
Seite 7: Verwendung Und Behandlung Des Akkuwerkzeuges
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 - Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Verwendung und Behandlung des Akkuwerkzeuges - Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. -
Seite 8: Vor Dem Einsatz
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 - Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen. Halten Sie es von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags. - Schalten Sie bei folgenden Bedingungen das Gerät ab und entfernen Sie den Akku: ⬧... -
Seite 9: Beim Einsatz
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Beim Einsatz - Nehmen Sie das Gerät nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden. - Unterbrechen Sie die Arbeit, wenn Sie bemerken, dass Personen (insbesondere Kinder) oder Haustiere in der Nähe sind. -
Seite 10: Sicherheitshinweise Für Das Ladegerät
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Sicherheitshinweise für das Ladegerät - Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. - Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. - Seite 11 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 - Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. - Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden.
-
Seite 12: Präsentation
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Präsentation Abbildung 1: Motorsense - oberer Teil 1. Hinterer Handgriff 9. Verbindungsstück 2. Steckschlüssel 10. Rundgriff 3. Schultergurtschnalle 11. Rundgriff 4. Unterer Teil des Rundgriffs 12. Wählschalter Geschwindigkeit 5. Schultergurt 13. Sicherheitsschalter 8. Unterer Schaft 14. Ein/Aus Schalter... - Seite 13 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Abbildung 2: Motorsense - unterer Teil 6. Schutzschild 7. Fadenkopf...
- Seite 14 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Abbildung 3: Sensenkopf inklusive Fadenkopf (Ansicht von unten) 15. Entriegelung Abdeckung Fadenkopf 16. Taste für Fadennachschub 17. Öse für Faden 18. Faden 19. Schrauben Schutzschild 20. Fadenmesser 21. Sensenkopf Verriegelung Abbildung 4: Befestigungszubehör 22. Fixierungsglocke für 3-Zahn-Blatt 23.
-
Seite 15: Montage
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Montage Verbindung oberer Schaft mit unterem Schaft 1. Klappen Sie den unteren Schaft wie unten abgebildet aus. ACHTUNG! Achten Sie beim Ausklappen darauf, dass Sie das Kabel im Inneren des Schafts nicht beschädigen. 2. Richten Sie die beiden Schafte aufeinander aus, so dass Sie mit der Flügelschraube beide Schafte miteinander verbinden können. - Seite 16 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 2. Nachdem Sie die Gummihülse mit dem unteren Teil des Rundgriffs kombiniert haben, befestigen Sie diese Kombination am oberen Schaft, indem Sie den Zylinder im unteren Teil des Rundgriffs mit dem Loch am oberen Schaft ausrichten (siehe folgende Abbildung).
-
Seite 17: Installation Des Schutzschildes
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 3. Legen Sie den oberen Teil des Rundgriffs auf den oberen Schaft und den unteren Teil des Rundgriffs (siehe folgende Abbildung). Achten Sie darauf, dass die 4 Löcher des jeweiligen Teils des Rundgriffes einander gegenüber liegen. Fixieren sie den Rundgriff am oberen Schaft mithilfe der Schrauben und eines passenden Inbusschlüssels. -
Seite 18: Installation Des Tragegurtes
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Installation des Tragegurtes Im Lieferumfang dieses Geräts ist ein Tragegurt enthalten, der Ihnen die Arbeit erleichtern soll. Befestigen Sie den Tragegurt an der entsprechenden Halterung am oberen Schaft (siehe Abbildung). Installation des 3-Zahn-Blattes Um das 3-Zahn-Blatt zu installieren, müssen Sie zunächst den Fadenkopf vom Sensenkopf nehmen um dann das 3-Zahn-Blatt befestigen zu können. - Seite 19 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 1. Entfernen Sie im Anschluss die Fadenspule (siehe folgende Abbildung). 2. Um das Gehäuse der Fadenspule zu entfernen, drücken Sie zuerst die Arretierungstaste, um das weitere Drehen des Gehäuses im Uhrzeigersinn zu verhindern. Im Anschluss drehen Sie das Gehäuse gegen den Uhrzeigersinn und entfernen Sie das Spulengehäuse...
-
Seite 20: Installation Des Fadenkopfes
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 3. Entfernen Sie nun den Schutz vom 3-Zahn-Blatt und legen Sie im Anschluss das Blatt auf den Sensenkopf wie unten abgebildet. 4. Auf das 3-Zahn-Blatt legen Sie zuerst die Fixierungsscheibe, darüber die Fixierungsglocke und befestigen Sie im Anschluss alles mit der Mutter fest am Sensenkopf (siehe folgende Abbildung). -
Seite 21: Arbeiten Mit Der Motorsense
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Arbeiten mit der Motorsense Vor dem Start 1. Vergewissern Sie sich, dass der Schalter auf "Aus" steht und trennen Sie den Akku vom Gerät. 2. Überprüfen Sie den allgemeinen Zustand des Geräts. Überprüfen Sie den Schutz, den Schalter und das Kabel auf lose Schrauben, unsachgemäße Befestigung, gebrochene Teile... -
Seite 22: Starten Der Motorsense
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Starten der Motorsense Drücken Sie den zum Starten der Sense zuerst den Sicherheitsschalter und halten Sie diesen gedrückt, so dass Sie den Ein-/Ausschalter bedienen können (siehe folgende Abbildung). Sobald die Sense läuft, können Sie den Sicherheitsschalter loslassen... -
Seite 23: Stoppen Der Motorsense
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Stoppen der Motorsense 1. Lassen Sie einfach den Ein-/Ausschalter los. 2. Die Sense stoppt nach einigen Sekunden vollständig. 3. Nehmen Sie den Akku aus Sicherheitsgründen aus dem Gerät. Variable Geschwindigkeitseinstellung Für die variable Geschwindigkeitseinstellung schalten Sie die Motorsense zunächst ein. Drehen Sie im Anschluss den Regler für die variable Geschwindigkeit vorwärts oder rückwärts, um die Geschwindigkeit... -
Seite 24: Nutzen Der Tippautomatik
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 5. Stellen Sie die Sense auf eine feste und sichere Unterlage. Starten Sie erst dann den Motor. 6. Halten Sie beide Griffe fest und bewegen Sie sich langsam und gleichmäßig mit einer seitlichen Streichbewegung. 7. Setzen Sie die Motorsense nicht mit Gewalt ein. Schneiden Sie mit der Spitze des Fadens. - Seite 25 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 3. Der Faden wird bei jedem Antippen der Taste nachgeschoben. HINWEIS: Wenn zu viel Faden nachgeschoben wird, wird er vom Fadenschneider im Schutzschild auf die richtige Länge geschnitten. 4. Wenn der Faden nicht richtig geschnitten wird, kann sich die Spule verwickeln. Nehmen Sie in diesem Fall die Spule heraus und wickeln Sie die Schnur neu auf (siehe Neuen Faden aufziehen).
-
Seite 26: Manuelles Nachschieben Des Fadens
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Manuelles Nachschieben des Fadens Schalten Sie die Motorsense aus und entfernen Sie den Akku. Um den Faden manuell nachzuschieben, drücken Sie die Taste für den Fadenvorschub und ziehen Sie den Faden gleichzeitig vorsichtig heraus, bis der Faden lang genug ist, um den Fadenschneider zu erreichen (siege folgende Abbildung). -
Seite 27: Arbeitshinweise
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Arbeitshinweise Bitte beachten: Je höher das Schneidwerk über dem Boden steht, desto größer ist die Verletzungsgefahr durch seitlich weggeschleudertes Schnittgut. Versuchen Sie immer das Schutzschild knapp über dem Boden zu führen! Versuchen Sie nicht, Holzmaterial mit einem größeren Durchmesser zu schneiden. Das 3-Zahn-Blatt kann stecken bleiben oder die ganze Sense kann ruckartig nach vorne geschleudert werden. - Seite 28 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01...
- Seite 29 Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 4. Achten Sie darauf, dass der Faden sauber aufgewickelt ist. Andernfalls kann es zum Verhaken des Fadens beim Gebrauch der Tippautomatik kommen (siehe folgende Abbildung) 5. Überfüllen Sie die Spule nicht! Nach dem Aufwickeln des Fadens sollte zwischen dem Faden und der Außenkante der Spule ein Abstand von mindestens 6 mm (1/4 Zoll) vorhanden sein.
-
Seite 30: Wartung Und Pflege
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Wartung und Pflege Achtung: vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät nehmen Kein Wasser oder flüssige Reinigungsmittel verwenden. - Schmutz und Staub mit Pinsel oder trockenem Lappen vom Gehäuse entfernen. - Befreien Sie die Unterseite der Motorsense von Grasresten. -
Seite 31: Technische Daten
Original Bedienungsanleitung FUXTEC FX-E2MS_rev01 Technische Daten 40V Akku Motorsense FX-E2MS Umdrehungen pro Minute Zwischen 4500 U/min und 6000 U/min Arbeitsbereich Fadenkop 350mm Arbeitsbereich 3-Zahn-Blatt 255mm Dicke des 3-Zahn-Blattes 1,4mm Gemessener Schallleistungspegel 81 (LpA) db Garantierter Schallleistungspegel 91,2 (LwA) db Fadenstärke... -
Seite 32: Konformitätserklärung / Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung Herrenberg, 12.01.2024...
