ORIGINALBEDIENUNGSANLEITUNG Benzin-Motorsense/Rasentrimmer FX-MS152 / FX-MS162 Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb...
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 INHALTSVERZEICHNIS TECHNISCHE DATEN ....................4 SYMBOLE UND SICHERHEITSHINWEISE AUF DER MASCHINE ........5 BESTIMMUNGSGEMÄßER GEBRAUCH UND ALLGEMEINE SICHERHEITSHINWEISE ..8 HINWEISE FÜR ZUBEHÖRTEILE ................10 HINWEISE ZUM ARBEITEN MIT DEM METALLBLATT ..........11 ANLEGEN DES SCHULTERGURTES ................13 BAUTEILÜBERSICHT ....................
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 Wir sind bestrebt unsere Produkte laufend zu verbessern. Daher können sich technische Daten und Abbildungen ändern! 1. Technische Daten FX-MS152 FX-MS162 Motor luftgekühlt; 2-Takt luftgekühlt; 2-Takt Hubraum 51.7cm 62cm Maximale Ausgangsleistung (kW) 2.2kW / 7.500min 2.6kW / 7.500min...
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 2. Symbole und Sicherheitshinweise auf der Maschine WARNUNG! UNSACHGEMÄßE BEDIENUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN LESEN UND VERSTEHEN SIE DIESE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH. IMMER AUGENSCHUTZ, OHRSCHUTZ UND KOPFSCHUTZ TRAGEN TRAGEN SIE FUSSSCHUTZ. TRAGEN SIE HANDSCHUHE(Scharfe Kante!).
Seite 6
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 NICHT RAUCHEN UND KEINE OFFENE FLAMMEN AM GERÄT WARNUNG: GEFAHR VOR HEISSEN BAUTEILEN SCHALTEN SIE IMMER DIE MASCHINE AUS UND STELLEN SIE SICHER, DASS DAS SCHNITTWERKZEUG GESTOPPT IST, BEVOR SIE ES SÄUBERN, ENTFERNEN ODER JUSTIEREN.
Seite 7
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 Eine längere Nutzung der Maschine setzt den Nutzer Erschütterungen aus, die zur Weißfingerkrankheit (Raynaud-Syndrom) oder zum Karpaltunnelsyndrom führen können. Dieser Zustand verringert die Fähigkeit der Hand Temperaturen zu empfinden und zu regulieren, verursacht Taubheit und Hitzeempfindungen und kann zu Nerven- Kreislaufschäden sowie Gewebetod führen.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 3. Bestimmungsgemäßer Gebrauch und allgemeine Sicherheitshinweise Diese Maschine darf nur zum Mähen bzw. Trimmen von Gras, Unkraut und Gestrüpp verwendet werden. Nie für andere Zwecke verwenden, da es dabei zu schweren Verletzungen kommen kann! Korrekte Sicherheitsanweisungen müssen beachtet werden.
Seite 9
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 ● Kontrollieren Sie den Bereich, der zu Schneiden ist, und entfernen Sie alle Gegenstände, die im Nylonschnittkopf oder im Schneidblatt verwickelt werden können. Entfernen Sie auch alle möglichen Gegenstände, die die Maschine beim Schnitt herumschleudern könnte.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 4. Hinweise für Zubehörteile ● Stellen Sie sicher, dass Ihr Produkt nur mit originalen Zubehörteilen ausgestattet wird. Verwenden Sie dafür ausschließlich Originalteile, welche vom Hersteller vorgeschrieben sind. Der Gebrauch aller anderen Zusatzgeräte oder Zubehörteile kann Verletzungen der Benutzer und Beschädigungen der Maschine verursachen.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 ● Führen Sie ständige Kontrollen für einen sicheren und leistungsfähigen Betrieb der Maschine durch. Für eine vollständige Kontrolle, treten Sie bitte mit uns in Verbindung. ● Halten Sie die Maschine von Feuer oder von Funken fern.
Seite 12
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 WARNUNG GEFAHR Benutzen Sie ständig den Schultergurt. Justieren und fixieren Sie den Gurt und die Gurtklemmplatte an der Maschine so, dass die Maschine einige cm über Boden hängt. Der Ausschnittkopf und das Schutzschild sollten in allen Richtungen waagerecht ausgerichtet sein.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 6. Anlegen des Schultergurtes Der Schultergurt ist mit einer Schnelllöse- einrichtung (siehe Bild) ausgestattet. Sie können den Schultergurt schnell entfernen, indem Sie an der Schnelllöseeinrichtung ziehen. Lesen Sie das Handbuch sorgfältig. Seien Sie gänzlich mit der Kontrolle und dem korrekten Gebrauch der Maschine vertraut.

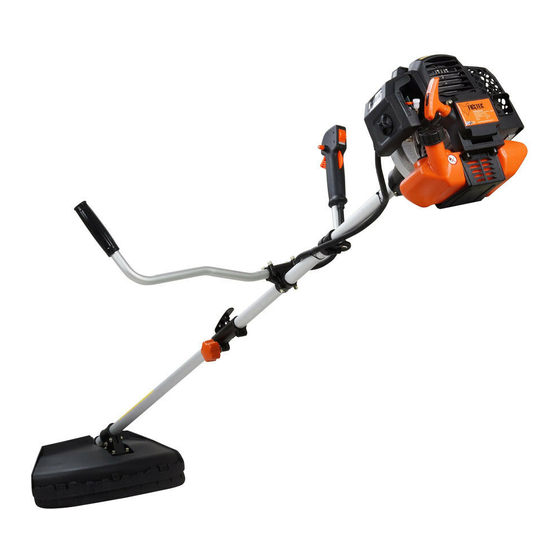

Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 7. Bauteilübersicht Nylonfadenkopf Schneidmesser Schutzschild Antriebsachse U-Handgriff Hilfshandgriff Gasgriff Gashebelsperre* Start-/Stoppschalter 10. Gasverriegelung** 11. Gashebel 12. Tank 13. Auspuff 14. Verbindungsstück 15. Verriegelungsschraube 16. Schultergurt 17. 3-Zahn Metallblatt *8 Die Gashebelsperre verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn die Gashebelsperre gedrückt ist.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 8. Montage der Maschine Anbau des Handgriffs Der Handgriff muss vor Benutzung montiert werden. Zur korrekten Montage folgen Sie den nachfolgenden Abbildungen. Montage des Griffrohres für die Benutzung Setzen Sie Schale B je nach oben und unten auf das Schaftrohr, verschrauben Sie beide Schalen und das Schaftrohr mit einander.
Seite 16
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 Installation des Schutzschildes Installieren Sie das Schutzschild mit der Öffnung nach unten zum Getriebegehäuse. Ziehen Sie die Halterung des Schutzes so fest an, dass sich der Messerschutz im Betrieb nicht bewegt oder herunter schieben lässt.
Seite 17
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 Montage des Rasentrimmers (Fadenspule) Schritt 1: Stecken Sie den Schlüssel (1) in das Loch des Getriebekopfes, so dass die Getriebewelle arretiert ist. Schrauben Sie die Mutter ab und entfernen Sie diese. Da es sich um eine Sicherheitsmutter handelt, bitte darauf achten, dass hier ein Linksgewinde vorhanden ist.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 WARNUNG: Es muss ein erstklassiges Öl für 2-Takt luftgekühlte Maschine sein. KRAFTSTOFFMISCHUNG Mischen Sie Kraftstoff mit 2-Takt-Öl in einem dafür vorgesehenen Behälter. Beachten Sie die Mischungstabelle der folgenden Seite für korrektes Verhältnis des Kraftstoffs zum Öl.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 9. Kaltstart der Maschine Stellen Sie die Maschine auf eine feste und flache Oberfläche. Schieben Sie den Motor-Stoppschalter nach unten. Stellen Sie den Hebel für die Startklappe (Choke) nach oben auf „KALT START“. Drücken Sie die Vergaser-Pumpe ca. 8-10mal (bis Benzin in der Leitung fließt) Ziehen Sie das Starterseil mit einem kurzen Hub heraus, bis Widerstand spürbar ist...
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 ANMERKUNG: Wenn die Maschine nach wiederholten Versuchen nicht startet, bitte das Fehlersuchkapitel durchlesen. ANMERKUNG: Ziehen Sie immer das Starterseil gerade heraus. Das schräge Ziehen des Starters lässt das Seil an der Öse reiben. Der Schrägzug, kann zum Ausfranzen oder Bruch des Starterseilzuges führen.
Seite 21
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 IMMER ABSTAND IM ARBEITSBEREICH von Dosen, Flaschen, Felsen, usw. halten. Aufwirbelnde Gegenstände können Benutzer oder Zuschauer ernste Verletzung verursachen und die Maschine beschädigen. Wenn ein Gegenstand versehentlich angestoßen wird, STELLEN Sie sofort die MASCHINE ab und überprüfen Sie die Maschine.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 GENAUERES TRIMMEN Schwingen Sie den Nylonschneidkopf des Trimmers horizontal von einer Seite zu anderen. Kippen Sie den Nylonschneidkopf nicht während des Arbeitens. Für korrekte Schnitthöhe trimmen Sie vorab in einem Testgebiet. Halten Sie Nylonschneidkopf auf dem gleichen Niveau für gleichmäßige Tiefe des...
Seite 23
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 7.Führen Sie die Fadenenden durch die Löcher des äußeren Spulenteils. 8. Drücken Sie die innere mit der äußeren Spule zusammen und drehen Sie sie gegeneinander bis Sie ineinander einrasten.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 Wartungsplan Regelmäßige Überprüfungen und Einstellungen müssen durchgeführt werden, um sicherzustellen, dass der Benzin-Motor seine Leistung behält. Die regelmäßige Wartung sorgt auch für eine langfristige Lebensdauer. Siehe folgende Tabelle für den regelmäßigen Wartungszyklus. Wartungszyklus Jeden...
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 Reinigung des Luftfilters VORSICHT: Lassen Sie nie den Motor ohne den Luftfilter laufen. Ein schmutziger Luftfilter drückt auf die Motorleistung, erhöht den Benzinverbrauch und erschwert den Start. Falls Sie ein Verlust von Motorleistung bemerken: Entfernen Sie die Schraube auf der Filterabdeckung und nehmen den Filter heraus.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 5. Überprüfen Sie die Unterlegscheibe der Zündkerze und drehen Sie die Zündkerze mit einem Drehmoment von12-15 Nm an. 6. Montieren Sie die Zündkappe wieder auf die Zündkerze. WARNUNG Die Zündkerze muss festgeschraubt sein sonst läuft der Motor heiss und wird beschädigt.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 TRANSPORTSCHUTZ Stellen Sie sicher, dass die Maschine während des Transportes, um Kraftstoffverlust, Beschädigung oder Verletzung zu vermeiden gut gesichert ist. Montieren Sie einen Transportschutz für Metallblätter während des Transportes und der Lagerung. Fehlerbehebung 1. Schwierigkeiten bei Inbetriebnahme...
Vergaserdichtung verschlissen Vergaser oder Dichtung ersetzten Wenn keine Fehlerbehebung das Problem löst, wenden Sie sich bitte an den FUXTEC Kundenservice. Verwenden Sie ausschließlich vom Hersteller freigegeben Originalteile, da ansonsten ein Gefährdungsrisiko entsteht. Kundendienst Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren.
Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16 Gewährleistung Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf. Ausgenommen von der Gewährleistung sind Verschleißteile und Schäden die auf nicht bestimmungsgemäße Verwendung, Gewaltanwendungen, technische Änderungen, Verwendung von falschen Zubehörteilen bzw. Nichtoriginalersatzteilen und Reparaturversuchen durch nicht qualifiziertes Personal.
EN ISO 11806-1 Normen: EN ISO 14982 Herstellerunterschrift/Datum: Tim Gumprecht, 15.04.2021 Name und Anschrift der Person, die berechtigt ist, die technischen Unterlagen, die Tim Gumprecht in der Gemeinschaft ansässig FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, ist zusammenzustellen GERMANY...
