Funktionsweise
2.3.2
Kompatible Bauteile
Smartloop

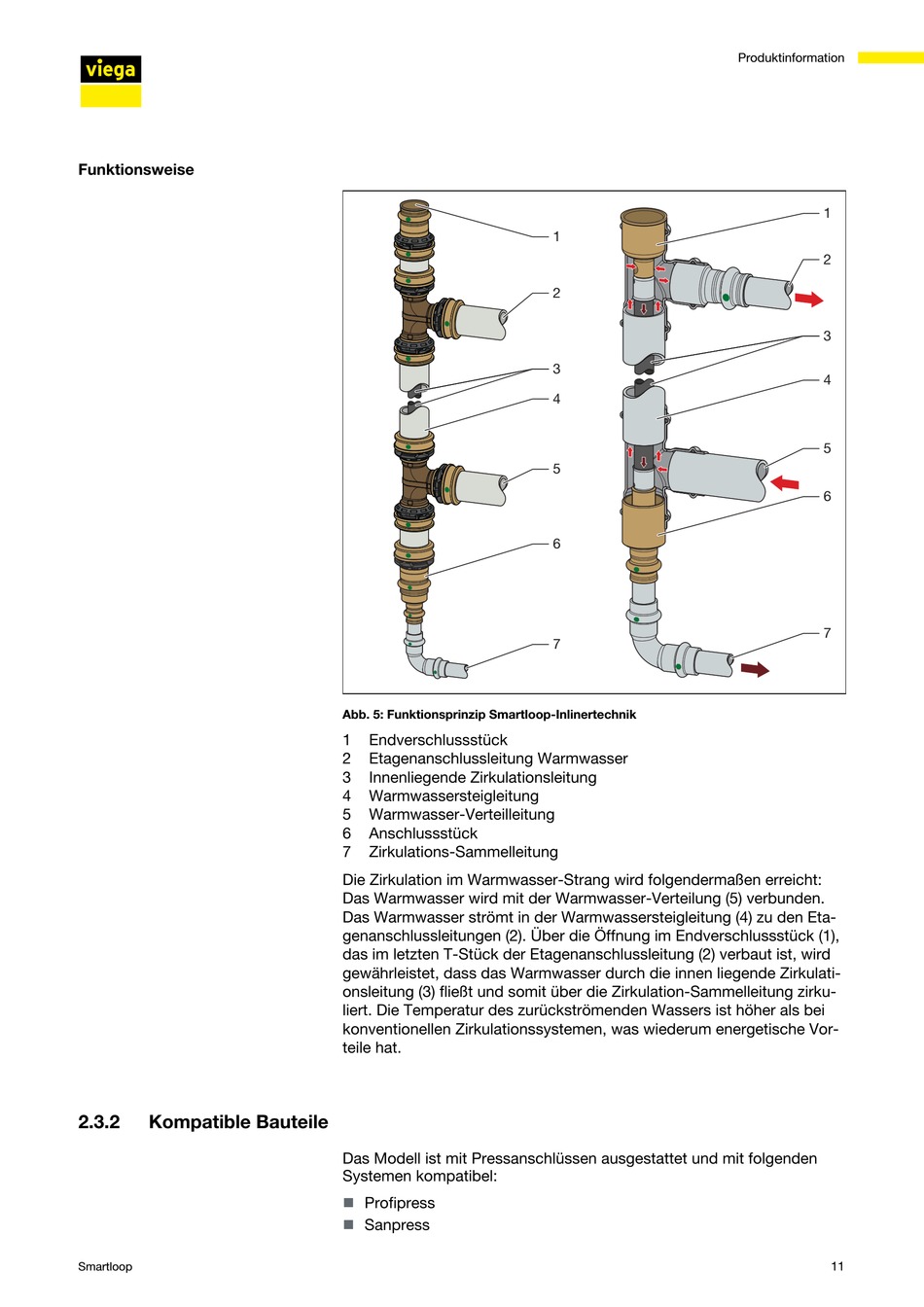

Abb. 5: Funktionsprinzip Smartloop-Inlinertechnik
1
Endverschlussstück
2
Etagenanschlussleitung Warmwasser
3
Innenliegende Zirkulationsleitung
4
Warmwassersteigleitung
5
Warmwasser-Verteilleitung
6
Anschlussstück
7
Zirkulations-Sammelleitung
Die Zirkulation im Warmwasser-Strang wird folgendermaßen erreicht:
Das Warmwasser wird mit der Warmwasser-Verteilung (5) verbunden.
Das Warmwasser strömt in der Warmwassersteigleitung (4) zu den Eta‐
genanschlussleitungen (2). Über die Öffnung im Endverschlussstück (1),
das im letzten T-Stück der Etagenanschlussleitung (2) verbaut ist, wird
gewährleistet, dass das Warmwasser durch die innen liegende Zirkulati‐
onsleitung (3) fließt und somit über die Zirkulation-Sammelleitung zirku‐
liert. Die Temperatur des zurückströmenden Wassers ist höher als bei
konventionellen Zirkulationssystemen, was wiederum energetische Vor‐
teile hat.
Das Modell ist mit Pressanschlüssen ausgestattet und mit folgenden
Systemen kompatibel:
Profipress
n
Sanpress
n
