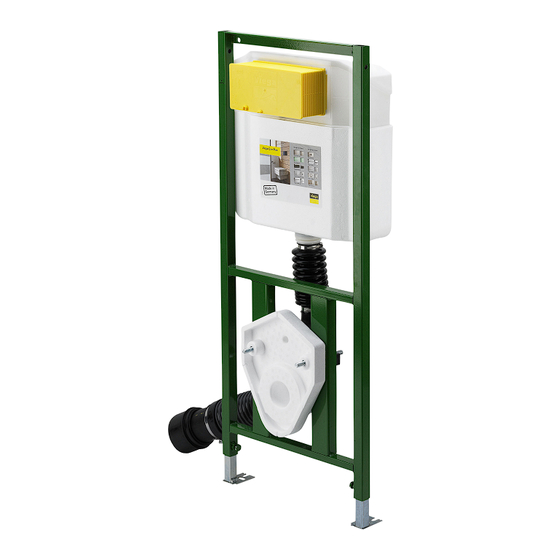

- Seite 1 Viega Eco Plus-WC-Element, nachträglich höhenverstellbar Gebrauchsanleitung Viega Eco Plus Modell Baujahr: 8161.21 ab 10/2012 de_DE...
- Seite 2 Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 2 von 33...
-
Seite 3: Inhaltsverzeichnis
2.3.4 Technische Daten Zubehör Handhabung Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Einbaumaße 3.1.3 Benötigtes Werkzeug Montage 3.2.1 WC-Element montieren 3.2.2 UP-Spülkasten anschließen 3.2.3 Optionale Auslösungsvarianten vorbereiten 3.2.4 Spülmenge einstellen Bedienung Reinigung und Wartung Entsorgung Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 3 von 33... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin- weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 5 Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 5 von 33...
-
Seite 6: Produktinformation
VDI 4100 SSt I-SSt II rungen Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Das Viega Eco Plus-WC-Element eignet sich für die Montage an Wand- konstruktionen und Ständerwerken gemäß den Regelwerken im Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebe- Abschnitt dingungen“ auf Seite 6 . -
Seite 7: Produktbeschreibung
Befestigungsset (nicht im Lieferumfang enthalten, Modell 8173) 10 - Bauschutz Spülauslösung 2.3.2 Kompatible Bauteile Das WC-Element ist mit allen gängigen WC-Keramiken, auch mit großer Ausladung (barrierefrei), kompatibel. Das WC-Element kann um folgende kompatible Bauteile erweitert werden: Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 7 von 33... - Seite 8 Visign for Style 14 Funktionseinheit 8332.3 Visign for More Betätigungsplatte Visign for 8352.1 More 100 Betätigungsplatte Visign for 8351.1 More 101 Betätigungsplatte Visign for 8353.1 More 102 Betätigungsplatte Visign for 8355.1 More 103 Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 8 von 33...
-
Seite 9: Schallschutz
Das WC-Element entspricht den im Abschnitt Abschnitt: Schallschutz“ auf Seite 6 genannten Schallschutzanforde- rungen. 2.3.4 Technische Daten Spülmenge Kleinspülmenge Werkseinstellung ca. 3 l Einstellbereich ca. 3–4 l Großspülmenge Werkseinstellung ca. 6 l Einstellbereich ca. 6–9 l Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 9 von 33... -
Seite 10: Zubehör
Produktinformation Zubehör Optionales Zubehör Abdeckplatte (Modell 8040.21) aus Edelstahl, gebürstet. Abhängig von der einzusetzenden WC-Keramik muss ggf. diese Abdeckplatte verwendet werden, um die Wandöff- nung vollständig abzudecken. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 10 von 33... -
Seite 11: Handhabung
Montageinformationen 3.1.1 Montagebedingungen Geeignete Wände Das Viega WC-Element eignet sich für die Montage an Wandkonstrukti- onen und Ständerwerken gemäß den Regelwerken im Abschnitt Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebedingungen“ auf Seite 6 . Das WC-Element darf nur an ebene Wandflächen montiert werden. -
Seite 12: Einbaumaße
Gemauerte und betonierte Wände Bei der Montage von mehreren WC-Elementen mit einem Abstand von > 490 mm sollten Sie eine Zwischenkonsole (Modell 8165) verwenden. Beachten Sie bei der Montage die Gebrauchsanleitung der Zwischenkonsole. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 12 von 33... - Seite 13 X3: 1110 mm Löcher bohren. Ø10 1000 0 - 2 0 0-200 Befestigungsset mit dem Maulschlüssel (SW 13) anbringen. 560638_B2 Füße in der Höhe ausrichten mit Maulschlüssel (SW 17). Befestigungspunkte am Boden markieren. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 13 von 33...
- Seite 14 WC-Element an der Wand befestigen. Gewindestangen für WC-Keramik auf 350 mm vom Fertigboden ausgerichtet einschrauben. INFO! Gewindestangen nicht kontern. Bei späterer Höhenver- stellung müssen dann nur die Befestigungsmuttern der WC- Keramik gelockert werden. Ablaufbogen einklipsen. click Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 14 von 33...
- Seite 15 Waagerechter Anschluss: den Ablaufbogen unmittelbar neben dem WC-Element mit der Schraubschelle an Boden oder Wand befes- tigen. Abstand zwischen WC-Anschluss und Schraubschelle beachten, maximal 430 mm. INFO! Das Anschlussrohr nicht mit Gegengefälle verlegen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 15 von 33...
- Seite 16 Handhabung Bauschutz der Spülauslösung anbringen. Hartschaumblock über die Gewindestangen auf das Ablaufrohr schieben. Beim Aufschieben die vier Haltepunkte in den Verstellbereich der WC-Befestigung einsetzen. Wasseranschluss herstellen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 16 von 33...
- Seite 17 Kontur des Hartschaumblocks auf der GFKI-Platte markieren. Hartschaumblock abziehen und Kontur ausschneiden (Fertigboden bis Mitte Gewindestangen 350 mm). Hartschaumblock wieder aufsetzen. WC-Element verfliesen. Hartschaumblock entfernen. WC-Anschlussgarnitur montieren und WC-Keramik aufschieben. WC-Keramik mit beiliegenden Anschlussschrauben befestigen und waagerecht ausrichten. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 17 von 33...
- Seite 18 Handhabung Prüfen, ob die Wandöffnung von der WC-Keramik vollständige abgedeckt wird. Falls nicht, Abdeckplatte 8040.21 verwenden, Ä „Optionales Zubehör“ auf Seite 10 . Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 18 von 33...
- Seite 19 Fuß herausziehen und um 90° drehen. 90° Bauhöhe nach bauseitiger Kennzeichnung der Oberkante Fertigfuß- boden bestimmen. WC-Element nach oben ziehen (Meterriss) und ausrichten. Füße mit dem Maulschlüssel (SW 17) festziehen. 1000 0-200 Löcher für Fußstützen anzeichnen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 19 von 33...
- Seite 20 Handhabung Löcher bohren. Ø10 WC-Element am Boden befestigen mit Maulschlüssel (SW 13). WC-Element mit beiliegenden Schrauben im Ständerwerk befes- tigen. Das WC-Element bündig mit dem Ständerwerk verbinden. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 20 von 33...
- Seite 21 Senkrechter Anschluss: Damit die Flexibilität des Anschlussrohres erhalten bleibt, Ablaufbogen nicht in einer Betondecke verlegen. Waagerechter Anschluss: den Ablaufbogen unmittelbar neben dem WC-Element mit der Schraubschelle an Boden oder Wand befes- tigen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 21 von 33...
- Seite 22 Abstand zwischen WC-Anschluss und Schraubschelle beachten, maximal 430 mm. INFO! Das Anschlussrohr nicht mit Gegengefälle verlegen. Bauschutz der Spülauslösung anbringen. Hartschaumblock über die Gewindestangen aufschieben. Beim Aufschieben die vier Haltepunkte in den Verstellbereich der WC-Befestigung einsetzen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 22 von 33...
- Seite 23 WC-Element mit GKFI-Verkleidungsplatten (Modell 8055.10) doppelt beplanken (2 x 12,5 mm). Kontur des Hartschaumblocks auf der GFKI-Platte markieren. Hartschaumblock abziehen und Kontur ausschneiden (Fertigboden bis Mitte Gewindestangen 350 mm). Hartschaumblock wieder aufsetzen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 23 von 33...
-
Seite 24: Up-Spülkasten Anschließen
Falls nicht, Abdeckplatte 8040.21 verwenden, Ä „Optionales Zubehör“ auf Seite 10 . 3.2.2 UP-Spülkasten anschließen Wasseranschluss seitlich herausziehbar Falls bei der Verpressung des Wasseranschlusses nicht ausreichend Platz vorhanden ist, kann der Wasseranschluss seitlich herausgezogen werden. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 24 von 33... - Seite 25 Verbindung verpressen. Wanddurchführung zurück in die Kunststoffklemme schieben. Die Position der langen Schlüsselfläche (SW 25) muss oben bzw. unten sein. Das Einrasten in die Nut signalisiert die korrekte Position. Überwurf wieder fest anziehen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 25 von 33...
- Seite 26 Handhabung Flexschlauch am Füllventil lösen (SW 19). Eckventil öffnen. Leitung spülen. Eckventil schließen. Flexschlauch wieder am Füllventil montieren (SW 19). Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 26 von 33...
- Seite 27 Handhabung Umbau Wasseranschluss nach oben (optional) Flexschlauch am Eckventil lösen (SW 19). Kunststoffüberwurf herausdrehen. Eckventil nach innen aus der Wanddurchführung ziehen. Kunststoffüberwurf abnehmen. Wanddurchführung nach innen ausbauen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 27 von 33...
- Seite 28 Handhabung Verschlusskappe an der linken Oberseite des UP-Spülkastens lösen. Seitlich entstandene Öffnung mit der Verschlusskappe verschließen. Wanddurchführung von innen in die obere Öffnung schieben. Eckventil wieder in die Wanddurchführung stecken. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 28 von 33...
-
Seite 29: Optionale Auslösungsvarianten Vorbereiten
1,0 m max. 1,7 m Elektrische Auslösung vorbereiten Für die Vorbereitung der elektrischen Auslösung (Modell 8350.31 oder Modell 8350.32) ist ein entsprechendes Leerrohr erforderlich (nicht im Lieferumfang der elektrischen Auslösung enthalten). Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 29 von 33... -
Seite 30: Spülmenge Einstellen
Das WC-Element ist werkseitig auf eine Großspülmenge von ca. 6 l ein- gestellt. Die Großspülmenge ist stufenlos von ca. 6 l bis ca. 9 l ein- stellbar. Ablaufventil aus dem UP-Spülkasten ausbauen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 30 von 33... -
Seite 31: Bedienung
Schieberegler unterhalb des Ablaufventils auf die gewünschte Groß- spülmenge schieben: links: ca. 6 l rechts: ca. 9 l Bedienung WC-Höhe verstellen Befestigungsschrauben mit Maulschlüssel (SW 19) lösen (nicht abschrauben). WC-Keramik in der Höhe verschieben. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 31 von 33... -
Seite 32: Reinigung Und Wartung
Reinigung und Wartung des UP-Spülkastens Der UP-Spülkasten wird hinsichtlich mechanischer, chemischer und physikalischer Gegebenheiten ständig belastet. Deshalb müssen die Bauteile je nach Bedarf gereinigt und die Dich- tungen vom Ablauf- und Füllventil erneuert werden. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 32 von 33... -
Seite 33: Entsorgung
Je nach Ausmaß der Ablagerungen, müssen die Ventile ausgetauscht werden. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Viega Eco Plus-WC-Element, nachträglich höhenverstellbar 33 von 33...
