- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosolar 300-F Kompaktgerät zur solaren Trinkwassererwärmung und Heizungsunterstützung Mit Vitoladens 300-W VITOSOLAR 300-F Nach Montage entsorgen! 5549 032 2/2015...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Dieses Zeichen warnt vor Personenschäden. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information ........................Montagevorbereitung Übersicht der Anschlüsse ..............Anschlüsse am Speicher ..............■ Anschlüsse am Grundträger ............... ■ Aufstellung ..................... Maße ...................... Montageablauf Speicher aufstellen ................Grundträger anbauen ................10 Rohre anbauen ..................11 Trinkwasserseitig anschließen ............... 15 Trinkwasserseitige Dichtheitsprüfung durchführen ........ 16 Solarseitig befüllen ................ -
Seite 4: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Produktinformation

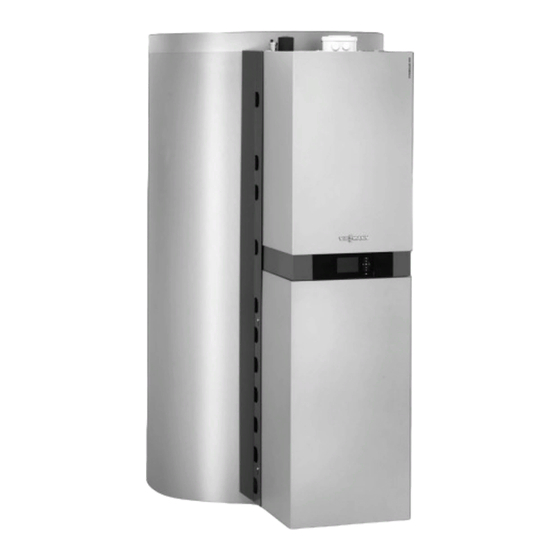

Fehlgebrauch liegt auch vor, wenn Kompo- nenten des Heizungssystems in ihrer bestimmungsge- mäßen Funktion verändert werden (z. B. durch Ver- schließen der Abgas- und Zuluftwege). Produktinformation Vitosolar 300-F Kompaktgerät zur solaren Trinkwassererwärmung und Heizungsunterstützung: ■ mit multivalentem Heizwasser-Pufferspeicher mit integrierter Trinkwassererwärmung und eingebauter... -
Seite 6: Übersicht Der Anschlüsse
Übersicht der Anschlüsse Anschlüsse am Speicher Heizwasservorlauf (HV1) interner Heizkessel und Heizwasservorlauf externer Wärmeerzeuger Warmwasser (WW)/Zirkulation (Z) Speichertemperatursensor (STS) und Sicherheits- temperaturbegrenzer (STB) Heizwasservorlauf (HV3) Pufferspeicher für Funk- tion hydraulische Weiche und Heizkreise Heizwasservorlauf (HV2) interner Heizkessel Heizwasserrücklauf (HR2) Heizkessel des Vitoso- Vorlauftemperatursensor (TS) Pufferspeicher für Funktion hydraulische Weiche Heizwasserrücklauf (HR3) Heizkreise... -
Seite 7: Anschlüsse Am Grundträger
Übersicht der Anschlüsse (Fortsetzung) Anschlüsse am Grundträger Hinweis Alle seitlichen Anschlüsse können je nach Bedarf auf der rechten oder linken Seite des Geräts vorgesehen werden. (blau) Entleerung (E), Heizwasserrücklauf exter- ner Wärmeerzeuger und Anschlussmöglichkeit Ausdehnungsgefäß (blau) Heizwasserrücklauf Heizkreis mit Mischer M3 (blau) Kaltwasser (KW) (blau) Heizwasserrücklauf Heizkreis mit Mischer M2... -
Seite 8: Aufstellung
Aufstellung Abstandsmaße (150) ( 1000) 2770 Abb.3 Erforderliche Höhe des Aufstellraums: min. 2 m Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. Maße 1397 1214 1623 1052 Abb.4... -
Seite 9: Speicher Aufstellen
Speicher aufstellen Abb.5 1. Beiliegende 3 Stellfüße M16 bis zum Anschlag ein- 2. Den Speicher durch Herausdrehen der Stellfüße schrauben. senkrecht ausrichten. Hinweis Die Stellfüße dürfen nur max. 20 mm herausge- ■ schraubt werden. ■ Der Stellfuß am Grundträger (siehe Seite 10) muss auf das gleiche Maß, wie der vordere Stell- fuß... -
Seite 10: Grundträger Anbauen
Grundträger anbauen Hinweis Die Verschluss-Stopfen an den Speicheranschlüssen erst nach Montage der Wärmedämm-Matte abneh- men. Es dürfen keine Vliesreste in den Speicher gelangen. Abb.6... -
Seite 11: Rohre Anbauen
Grundträger anbauen (Fortsetzung) 1. Heizwasservorlaufrohr anschrauben. 6. Grundträger auf die Distanzbolzen stecken und mit beiliegenden Muttern M8 leicht befestigen. 2. Beiliegenden Entlüfter anbauen. 7. Grundträger senkrecht und waagrecht ausrichten 3. 8 Distanzbolzen (liegen dem Grundträger bei) bis und Muttern anziehen. Wasserseitige Anschlüsse zum Anschlag in die Halterungen einschrauben. - Seite 12 Rohre anbauen (Fortsetzung) Abb.7...
- Seite 13 Rohre anbauen (Fortsetzung) Abb.8 Zu Arbeitsschritt 5: ■ Auf richtige Position der Dichtung achten. Drehbewegungen beim Einschieben erleichtern das ■ Einführen des Wellrohrs. ■ Falls keine Trinkwasserzirkulation vorgesehen ist: Das T-Stück ohne Wellrohr einbauen und den Zirku- lationsanschluss mit einer Kappe verschließen.
- Seite 14 Rohre anbauen (Fortsetzung) Abb.9 Zu Arbeitsschritt 10: ■ Sicherheitsgruppe am „Heizwasserrücklauf solar“ montieren. ■ Auf richtige Position des Klemmrings achten. ■ Beim Anziehen der Überwurfmutter das Anschluss- rohr am Vitosolar gegenhalten.
-
Seite 15: Trinkwasserseitig Anschließen
Rohre anbauen (Fortsetzung) Zu Arbeitsschritt 14: ■ Wellrohr in Winkel einschieben Entlüftungsstopfen in Winkel einschrauben. ■ Wellrohr in den Solarvorlauf einschieben und Winkel ■ mit Dichtung (flachdichtend) anschrauben. ■ Senkrechtes Solarvorlaufrohr am Winkel anschrau- ben. Abb.10 Trinkwasserseitig anschließen Für den trinkwasserseitigen Anschluss die DIN 1988 Trinkwasserseitige Anschlüsse ■... -
Seite 16: Trinkwasserseitige Dichtheitsprüfung Durchführen
Trinkwasserseitig anschließen (Fortsetzung) MAG-W Abb.11 Rückschlagklappe, federbelastet Rückflussverhinderer Beobachtbare Mündung der Ausblaseleitung Rücklaufverhinderer/Rohrtrenner Sicherheitsventil Absperrventil Trinkwasserfilter Durchflussregulierventil Druckminderer Warmwasser Entleerung Zirkulationsleitung Kaltwasser Zirkulationspumpe Manometeranschluss MAG-W Membran-Druckausdehnungsgefäß (trink- wassergeeignet) Hinweise zum Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Verengungen in der Leitung zwischen Sicherheitsventil bauteilgeprüften Membran-Sicherheitsventil ausgerüs- und Speicher sind unzulässig. -
Seite 17: Solarseitig Befüllen
Solarseitig befüllen Serviceanleitung Heizkessel anbauen Vorderblech abnehmen Hinweis Schnellentlüfter liegt separat verpackt bei. Abb.12... -
Seite 18: Befestigungsschienen Anbauen
Heizkessel anbauen (Fortsetzung) Befestigungsschienen anbauen Abb.13 Hinweise ■ Beim Anbauen der Befestigungsschienen Bohrungen verwenden. ■ Die Schrauben nicht zu fest anziehen. Bei den Kunsstoffteilen besteht Bruchgefahr. -
Seite 19: Anschlüsse Vorbereiten
Heizkessel anbauen (Fortsetzung) Anschlüsse vorbereiten Abb.14 1. Überwurfmutter, Ring und Dichtung (Quetschver- 2. Die Teile auf den Heizwasservorlaufanschluss und bindung) vom rechten und linken Kugeleckhahn den Heizwasserrücklaufanschluss des Heizkessels abziehen. schieben. -
Seite 20: Heizkessel Am Grundträger Einhängen
2. Die Haken zum Einhängen des Kessels für die Kes- 4. Heizkessel einhängen und durch Verstellen der selbreite einstellen. Anschläge (rechts und links) ausrichten. Abgasanschluss Hinweis Aufkleber „Systemzertifizierung“ und „Abgasanlage Fa. Skoberne GmbH“ nur in Verbindung mit dem Viessmann Abgassystem der Firma Skoberne verwen- den. -
Seite 21: Heizwasserseitige Anschlüsse
Heizkessel anbauen (Fortsetzung) Die Inbetriebnahme erst durchführen, wenn folgende Bedingungen erfüllt sind: Freier Durchgang der Abgaswege. ■ Überdruck-Abgasanlage ist abgasdicht. ■ ■ Öffnungen zur ausreichenden Versorgung mit Ver- brennungsluft sind offen und nicht verschließbar aus- geführt. ■ Gültige Vorschriften zur Errichtung und Inbetrieb- nahme von Abgasanlagen sind eingehalten. -
Seite 22: Kondenswasseranschluss
Heizkessel anbauen (Fortsetzung) Kondenswasseranschluss Abb.18 1. Schlauchtülle in Sicherheitsventil einschrauben und 3. Wellschlauch vom Kondensatsammler zur Seite Schlauchstück montieren. verlegen. Er wird später durch die Öffnung im Sei- tenblech nach außen geführt. 2. Schlauchstück vom Sicherheitsventil und Well- schlauch vom Siphon am Kondensatsammler mon- Hinweis tieren. -
Seite 23: Ölversorgung Als Einstrangsystem Erstellen
Heizkessel anbauen (Fortsetzung) Ölversorgung als Einstrangsystem erstellen Hinweis Bei Montage und Prüfung der Ölversorgung „Techni- sche Regeln Ölanlagen (TRÖl)“ beachten. Abb.20 Heizölfilter mit automatischem Entlüfter Fußventil Versorgungsleitung mit 4 mm (innen) einbauen. Max. Rohrleitungslänge bei Versorgungsleitung Falls bei bestehender Anlage eine Leitung mit größe- 4 mm (innen) rem Durchmesser verbaut ist, diese unbedingt austau- Saughöhe H in m... -
Seite 24: Elektrisch Anschließen
Elektrisch anschließen Regelungsgehäuse öffnen Achtung Durch elektrostatische Entladung können elekt- ronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die stati- sche Aufladung abzuleiten. Abb.21... -
Seite 25: Sensoren Am Speicher Einbauen
Elektrisch anschließen (Fortsetzung) Sensoren am Speicher einbauen Abb.22 Speichertemperatursensor Vorlauftemperatursensor hydraulische Weiche (mit Tülle) (an Klemme X3.4 und X3.5 der Rege- lung) Speichertemperatursensor solar (ist im Ausliefe- rungszustand am Solarregelungsmodul SM1 ange- schlossen) 1. Sensorhalterung aus der Tauchhülse ziehen. 3. Sensorleitung an der Sensorhalterung befestigen. 2. -
Seite 26: Elektrische Anschlüsse
Elektrisch anschließen (Fortsetzung) Elektrische Anschlüsse 230V~ 230V~ 32 1 X9.3 X9.4 Abb.23 Funkuhranschluss Stecker 230 V~ Hinweis zum Anschluss von Zubehörteilen Netzanschluss Für den Anschluss die den Zubehörteilen beilie- fÖ Netzanschluss Zubehör genden separaten Montageanleitungen beach- ■ Dieser Anschluss wird direkt mit dem Anlagen- ten. -
Seite 27: Außentemperatursensor
Elektrisch anschließen (Fortsetzung) Außentemperatursensor Anbau Funk-Außentemperatursensor (Funk-Zubehör): Nicht unmittelbar unter Balkon oder Dachrinne ■ Nicht einputzen ■ Montage- und Serviceanleitung Funk-Basis Anschluss Außentemperatursensor Anbauort für Außentemperatursensor 2-adrige Leitung, max. 35 m Länge bei einem Leiter- querschnitt von 1,5 mm ■ Nord-oder Nordwestwand, 2 bis 2,5 m über dem Boden, bei mehrgeschossigen Gebäuden in der obe- ren Hälfte des 2. -
Seite 28: Externe Anforderung Über 0 - 10 V-Eingang
Elektrisch anschließen (Fortsetzung) Externe Anforderung über 0 10 V-Eingang – ≙ Anschluss an Eingang 0 10 V an der Erweiterung Keine Vorgabe für Kesselwassertemperatur- – – EA1. Sollwert ≙ Zwischen Schutzleiter und Minuspol der bauseitigen Sollwert 10 °C ≙ Spannungsquelle muss eine galvanische Trennung 10 V Sollwert 100 °C sichergestellt sein. -
Seite 29: Netzanschluss Zubehör An Stecker Lh (230 V ~)
Elektrisch anschließen (Fortsetzung) Stecker Erweiterung EA1 Potenzialfreier Kontakt Potenzialfreier Kontakt (bei Anschluss Brücke zwi- Erweiterung EA1 schen L und 1 entfernen) Codierungen Codierungen „4b:2“ in Gruppe „Allgemein“/1 „3A“ (DE1), „3b“ (DE2) oder „3C“ (DE3) auf 3 oder 4 ■ ■ Wirkung der Funktion auf die Heizkreispumpe: stellen in Gruppe „Allgemein“/1 ■... -
Seite 30: Netzanschluss Fö
Elektrisch anschließen (Fortsetzung) Netzschalter Netzausgang an der Regelung Netzeingang KM-BUS-Anschluss fÖ A Netzausgang fÖ Fließt zu den angeschlossenen Aktoren (z. B. Umwälz- Zubehör Geräteinterne Absi- pumpen) ein größerer Strom, als der Sicherungswert cherung des jeweiligen Zubehörs beträgt, den betroffenen Aus- Erweiterungssatz für Heizkreis gang nur zur Ansteuerung eines bauseitigen Relais mit Mischer... -
Seite 31: Anschlussleitungen Verlegen
Elektrisch anschließen (Fortsetzung) Anschlussleitungen verlegen Achtung Wenn Anschlussleitungen an heißen Bauteilen anliegen, werden sie beschädigt. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitun- gen nicht überschritten werden. Abb.27 Kleinspannungsanschlüsse Kommunikationsmodul 230 V-Anschlüsse Leitungsdichtung für Netzanschlussleitung Interne Erweiterung Stecker für Anschluss Speichertemperatursensor... -
Seite 32: Regelungsgehäuse Schließen Und Bedienteil Einsetzen
Elektrisch anschließen (Fortsetzung) Regelungsgehäuse schließen und Bedienteil einsetzen Hinweis Vor Schließen des Regelungsgehäuses das Typen- schild Heizkessel entnehmen. Abb.28 Bedieneinheit (separat verpackt) in den Regelungsträ- ger einsetzen. Hinweis Die Bedieneinheit kann auch in einen Wandmontage- sockel (Zubehör) in der Nähe des Heizkessels einge- setzt werden. -
Seite 33: Kollektortemperatursensor Am Solarregelungsmodul Anschließen
Elektrisch anschließen (Fortsetzung) Kollektortemperatursensor am Solarregelungsmodul anschließen Anschlussbox ist im Auslieferungszustand am ■ & Solarregelungsmodul SM1 angeschlossen. ■ Kollektortemperatursensor an einer Anschluss- dose (bauseits) anschließen. ■ Zwischen Anschlussbox und Anschlussdose eine bauseitige Verlängerungsleitung vorsehen Hinweis Bauseitige Verlängerungsleitung : 2-adrig, Leiter- querschnitt 1,5 mm Abb.29 Trinkwasserzirkulationspumpe (Zubehör) -
Seite 34: Brandschutzschalter Anschließen (Nur Für At)
Elektrisch anschließen (Fortsetzung) Brandschutzschalter anschließen (nur für AT) Abb.30 Zu Arbeitsschritt 3: Brücke entfernen und Brandschutzschalter anschließen. -
Seite 35: Wärmedämmung Anbauen
Wärmedämmung anbauen Klippverschlüsse aufstecken Abb.31... -
Seite 36: Wärmedämm-Mantel Montieren
Wärmedämmung anbauen (Fortsetzung) Wärmedämm-Mantel montieren Abb.32 Klippverschlüsse bis zum Anschlag zusammenschieben. - Seite 37 Wärmedämmung anbauen (Fortsetzung) Abb.33...
-
Seite 38: Wärmedämm-Mantel Anbauen
Wärmedämmung anbauen (Fortsetzung) Wärmedämm-Mantel anbauen Abb.34... - Seite 39 Wärmedämmung anbauen (Fortsetzung) Abb.35 1. Wärmedämm-Mantel durch Klopfen gleichmäßig an 2. Alle Klippverschlüsse bis zum Anschlag zusam- den Speicherkörper anlegen. menschieben.
-
Seite 40: Deckel Anbauen
Wärmedämmung anbauen (Fortsetzung) Deckel anbauen Abb.36 Rohranschlüsse fertigstellen Anschlüsse falls erforderlich mit beiliegenden Rohrver- Achtung längerungen versehen. Dichtungen können durch Hitzeeinwirkung beschädigt werden. Hinweis Vor Lötarbeiten Dichtungen entfernen und nach Alle weiterführenden Rohrleitungen mit lösbaren Ver- Abkühlung wieder montieren. bindungen anschließen. Thermostatischen Mischautomat (Zubehör) anbauen Montageanleitung Anschluss-Set thermostati- scher Mischautomat... -
Seite 41: Heizwasserseitig Befüllen
Heizwasserseitig befüllen Serviceanleitung Hinweis Zum Befüllen die Rückschlagklappe an der Divicon Heizkreis-Verteilung öffnen. Divicon Heizkreis-Verteilung prüfen Dichtheitsprüfung Abb.37 Alle Verschraubungen auf Dichtheit prüfen. -
Seite 42: Potenzialausgleich Anschließen
Heizwasserseitig befüllen (Fortsetzung) Schalterstellung am Mischer-Motor Abb.38 Normalbetrieb: Der Drehknopf am Mischer-Motor Notbetrieb: Bei Störungen an der Mischerregelung muss auf „Automatik“ gestellt sein (Pfeil in Richtung den Drehknopf auf „Handbetrieb“ (Handsymbol) stellen „A“). und den Mischer von Hand einstellen. Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- CH: Den Potenzialausgleich nach den technischen bedingungen (TAB) des örtlichen Energieversorgungs-... -
Seite 43: Abdeckhauben Anbauen
Abdeckhauben anbauen Abb.39 Typenschild Heizkessel (aus Regelungsgehäuse) Typenschild Speicher... -
Seite 44: Seitenbleche Anbauen
Seitenbleche anbauen Hintere Seitenbleche an Grundträger anbauen 3,9 x 9,5 Abb.40... -
Seite 45: Vordere Seitenbleche An Grundträger Anbauen
Seitenbleche anbauen (Fortsetzung) Vordere Seitenbleche an Grundträger anbauen 3,9 x 9,5 Abb.41... -
Seite 46: Tüllen Montieren
Seitenbleche anbauen (Fortsetzung) Tüllen montieren Abb.42 Für alle Öffnungen mit Rohranschlüssen die Tüllen entsprechend mit einem Messer ausschneiden. Inbetriebnahme und Einregulierung Serviceanleitung... -
Seite 47: Technische Daten
219 kg Grundträger mit angebauten Kompo- 371 x 422 x 1624 mm 40 kg nenten Heizkessel Vitoladens 300-W 380 x 480 x 850 mm 60 kg Vitosolar 300-F, gesamt 1623 x 1052 x 1875 mm 330 kg Weitere Technische Daten: Serviceanleitung... - Seite 48 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
