Inhaltszusammenfassung für Viessmann VITOLADENS 300-C
Seite 2

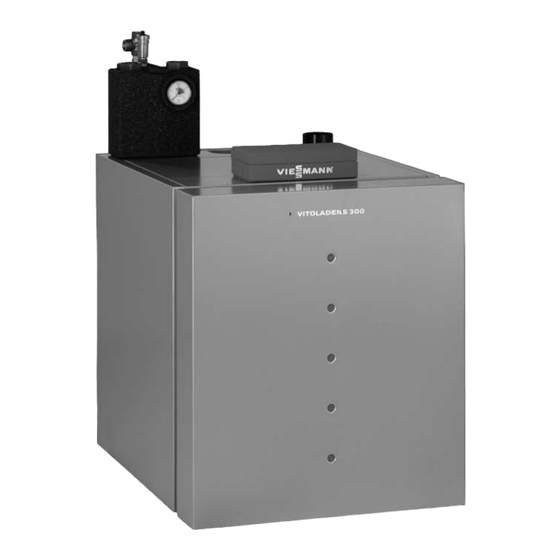

VIESMANN Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit Regelung Vitotronic 200, Typ KW6A für witterungsgeführten Betrieb VITOLADENS 300-C VITOCROSSAL 300 Bitte aufbewahren! 5581 657 5/2010...
Seite 3
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Unsachgemäß durchgeführte Gefahr Arbeiten an der Heizungsanlage Dieses Zeichen warnt vor Perso- können zu lebensbedrohenden nenschäden. Unfällen führen.
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Abgasgeruch Bedingungen an den Heizungsraum Gefahr Achtung Abgase können zu lebensbedro- Unzulässige Umgebungsbedin- henden Vergiftungen führen. gungen können Schäden an der ■ Heizungsanlage abschalten. Heizungsanlage verursachen ■ Aufstellort belüften. und einen sicheren Betrieb ■...
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Erstinbetriebnahme....................Ihre Anlage ist voreingestellt................Fachbegriffe......................Tipps zum Energiesparen..................Über die Bedienung Bedienelemente....................Menü........................10 Wie Sie bedienen....................12 Ein- und Ausschalten Heizungsanlage einschalten................15 Heizungsanlage ausschalten................16 ■ Mit Frostschutzüberwachung................16 ■ Ohne Frostschutzüberwachung (Außerbetriebnahme)........17 Raumbeheizung Erforderliche Einstellungen (Raumbeheizung).............
Seite 6
Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Temperatureinheit (°C/°F) einstellen..............32 Werkseitige Einstellung wieder herstellen............32 Abfragen Informationen abfragen..................33 Wartungsmeldung abfragen................. 34 Störungsmeldung abfragen.................. 35 Schornsteinfeger-Prüfbetrieb................37 Was ist zu tun? Räume zu kalt...................... 38 Räume zu warm....................39 Kein warmes Wasser................... 39 Warmwasser zu heiß....................
Zuerst informieren Erstinbetriebnahme Die Erstinbetriebnahme und Anpassung Als Betreiber einer neuen Feuerungsan- der Regelung an die örtlichen und bauli- lage sind Sie verpflichtet, diese umge- chen Gegebenheiten sowie die Einwei- hend dem für Ihre Liegenschaft zustän- sung in die Bedienung müssen von digen Bezirksschornsteinfegermeister Ihrem Heizungsfachbetrieb vorgenom- zu melden.
Zuerst informieren Ihre Anlage ist voreingestellt (Fortsetzung) Uhrzeit und Datum Stromausfall ■ Wochentag und Uhrzeit wurden von ■ Bei Stromausfall bleiben alle Daten Ihrem Heizungsfachbetrieb bei der mindestens 14 Tage erhalten. Erstinbetriebnahme eingestellt. Fachbegriffe Zum besseren Verständnis der Funktio- nen Ihrer Regelung finden Sie im Anhang das Kapitel Begriffserklärungen (siehe Seite 48).
Seite 9
Zuerst informieren Tipps zum Energiesparen (Fortsetzung) ■ Aktivieren Sie die Zirkulationspumpe ■ Thermostatventile C richtig einstel- nur, falls Warmwasser entnommen len. wird. Stellen Sie dafür das Zeitpro- ■ Heizkörper D und Thermostatven- gramm ein (siehe Seite 28). tile C nicht zustellen. ■...
Über die Bedienung Bedienelemente Alle Einstellungen an Ihrer Heizungsan- Bedienungsanleitung Fernbedie- lage können Sie zentral an der Bedien- nung einheit der Regelung vornehmen. Falls in Ihren Räumen Fernbedienungen installiert sind, können Sie die Einstel- lungen auch an den Fernbedienungen vornehmen. Regelung öffnen 1.
Über die Bedienung Bedienelemente (Fortsetzung) Bedienelemente Kesseltemperatur 48°C Heizung Warmwasser Solarenergie Information Wählen mit Sie gelangen einen Schritt im Menü OK Sie bestätigen Ihre Auswahl oder zurück oder Sie brechen eine speichern die vorgenommene Ein- begonnene Einstellung ab stellung Cursor-Tasten Sie rufen zum ausgewählten Menü- Sie blättern im Menü...
Seite 12
Über die Bedienung Menü (Fortsetzung) Basis-Menü 48°C Kesseltemperatur Heizung Warmwasser Solarenergie Information Wählen mit Im „Basis-Menü“ können Sie die am Die Menü-Übersicht finden Sie auf häufigsten benutzten Einstellungen Seite 45. vornehmen und abfragen: ■ Raumtemperatur einstellen So rufen Sie das Basis-Menü auf: ■...
Über die Bedienung Menü (Fortsetzung) Im erweiterten Menü können Sie Einstel- So rufen Sie das erweiterte Menü auf: lungen aus dem seltener benötigten ■ Displayschoner ist aktiv: Funktionsumfang der Regelung vorneh- Drücken Sie eine beliebige Taste und men und abfragen, z.B. Ferienpro- anschließend gramm und Zeitprogramme einstellen.
Seite 14
Über die Bedienung Wie Sie bedienen (Fortsetzung) 48°C Kesseltemperatur Heizung Warmwasser Solarenergie Information Wählen mit Der gewählte Menüpunkt ist weiß hinter- Im folgenden Beispiel wird die Vorge- legt. hensweise für Einstellungen mit ver- In der Dialogzeile A erhalten Sie die schiedenen Dialogzeilen dargestellt.
Seite 15
Über die Bedienung Wie Sie bedienen (Fortsetzung) Kesseltemperatur 48°C Heizung Warmwasser Solarenergie Information Wählen mit Heizkreis 1 Ù Heizkreiswahl Ú Ù Ú Ù Ú Raum-Solltemperatur Ú 20°C Betriebsprogramm Heizkreis 2 ß Partybetrieb Sparbetrieb Wählen mit Wurde gewählt Heizkreis 2 Ù Ú...
Sie Ihren Hei- zungsfachbetrieb. 2. Bei raumluftabhängigem Betrieb: Prüfen Sie, ob die Be- und Entlüf- tungsöffnungen des Aufstellraums Vitoladens 300-C geöffnet und nicht versperrt sind. Hinweis Die Verbrennungsluft wird bei raum- luftabhängigem Betrieb aus dem Auf- stellraum entnommen.
Ein- und Ausschalten Heizungsanlage einschalten (Fortsetzung) 4. Schalten Sie die Netzspannung ein, z.B. an der separaten Sicherung oder einem Hauptschalter. 5. Schalten Sie den Netzschalter „ “ ein. Nach kurzer Zeit erscheint im Display das Basis-Menü (siehe Seite 11) und die grüne Betriebsanzeige leuchtet.
Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) 3. „Betriebsprogramm“ „Heizen und Warmwasser“ (Raum- 4. „Nur Warmwasser“ (Sommerbe- beheizung und Warmwasserberei- trieb, keine Raumbeheizung) tung) oder Ohne Frostschutzüberwachung (Außerbetriebnahme) 1. Schalten Sie den Netzschalter „ “ aus. 2. Bei Vitocrossal: Schließen Sie den Gasabsperrhahn. Bei Vitoladens: Schließen Sie die Absperrventile der Ölleitungen (an Tank und Filter).
Raumbeheizung Erforderliche Einstellungen (Raumbeheizung) Falls Sie Raumbeheizung wünschen, Einstellung siehe Seite 19. überprüfen Sie folgende Punkte: ■ Haben Sie das richtige Betriebspro- ■ Haben Sie den Heizkreis ausgewählt? gramm eingestellt? Einstellung siehe folgendes Kapitel. Einstellung siehe Seite 19. ■ Haben Sie die gewünschte Raumtem- ■...
Raumbeheizung Raumtemperatur einstellen Raumtemperatur für normalen Heiz- Erweitertes Menü betrieb einstellen 2. „Heizung“ Werkseitige Einstellung: 20 °C 3. Wählen Sie ggf. den Heizkreis aus (siehe Seite 18). Basis-Menü 4. „Red. Raum-Solltemp.“ 1. „Heizung“ 5. Stellen Sie den gewünschten Wert 2. Wählen Sie ggf. den Heizkreis aus ein.
Raumbeheizung Zeitprogramm zur Raumbeheizung einstellen ■ Das Zeitprogramm für die Raumbehei- Dargestelltes Beispiel: zung setzt sich aus Zeitphasen ■ Zeitprogramm für Montag bis Freitag zusammen. Werkseitig ist eine Zeit- („Mo-Fr“) phase von 6.00 bis 22.00 Uhr für alle ■ Zeitphase !: Wochentage eingestellt.
Raumbeheizung Zeitprogramm zur Raumbeheizung einstellen (Fortsetzung) Zeitphase löschen Stellen Sie für den Endzeitpunkt die glei- che Uhrzeit ein wie für den Anfangszeit- punkt. Im Display erscheint für die gewählte Zeitphase „- - : - -“. Heizung Mo-Fr 8 10 12 14 16 18 20 22 24 - -:- - - - -:- - Normal - -:- - - - -:- -...
Raumbeheizung Heizkennlinie ändern (Fortsetzung) In Abhängigkeit von verschiedenen Außentemperaturen (dargestellt auf der waagerechten Achse) werden die zuge- ordneten Vorlauf-Solltemperaturen für den Heizkreis weiß hinterlegt angege- ben. Raumbeheizung ausschalten Basis-Menü 1. „Heizung“ 2. Wählen Sie ggf. den Heizkreis aus. 3. „Betriebsprogramm“ 4.
Komfort- und Energiesparfunktionen Komfort- und Energiesparfunktionen Komfortfunktion wählen Mit dieser Funktion können Sie die Heizkreis 1 Ù Ú Raumtemperatur für einige Stunden Raum-Solltemperatur Betriebsprogramm ändern, z.B. falls Gäste abends länger Þ Partybetrieb bleiben. Bereits vorgenommene Rege- Sparbetrieb lungseinstellungen müssen Sie dabei Wählen mit nicht verändern.
Komfort- und Energiesparfunktionen Komfort- und Energiesparfunktionen (Fortsetzung) Sparbetrieb beenden ■ Automatisch beim Umschalten auf reduzierten Heizbetrieb entsprechend dem Zeitprogramm. ■ Durch Einstellen im Basis-Menü. ■ Automatisch spätestens nach 8 Stun- den. Energiesparfunktion „Ferienprogramm“ wählen Um Energie zu sparen, z.B. bei längerer In Abhängigkeit vom eingestellten Abwesenheit im Urlaub, können Sie das Betriebsprogramm (siehe Seite 19) kann...
Warmwasserbereitung Erforderliche Einstellungen (Warmwasserbereitung) Falls Sie Warmwasserbereitung wün- ■ Haben Sie das gewünschte Zeitpro- schen, überprüfen Sie folgende Punkte: gramm eingestellt? ■ Haben Sie die gewünschte Warm- Einstellung siehe Seite 27. wassertemperatur eingestellt? Einstellung siehe Seite 26. ■ Haben Sie das richtige Betriebspro- gramm eingestellt? Einstellung siehe Seite 26.
Warmwasserbereitung Zeitprogramm zur Warmwasserbereitung einstellen ■ Das Zeitprogramm für die Warmwas- Dargestelltes Beispiel: serbereitung setzt sich aus Zeitpha- ■ Zeitprogramm für Montag bis Freitag sen zusammen. Werkseitig ist eine („Mo-Fr“) Zeitphase von 5.30 bis 22.00 Uhr für ■ Zeitphase !: alle Wochentage eingestellt.
Seite 29
Warmwasserbereitung Zeitprogramm zur Warmwasserbereitung einstellen (Fortsetzung) Zeitphase löschen ■ Werkseitig ist für das Zeitprogramm für die Zirkulationspumpe Automatik- Stellen Sie für den Endzeitpunkt die glei- betrieb eingestellt. D.h. die Zirkula- che Uhrzeit ein wie für den Anfangszeit- tionspumpe ist parallel zum Zeitpro- punkt.
Warmwasserbereitung Zeitprogramm zur Warmwasserbereitung einstellen (Fortsetzung) Zeitphase für Zirkulationspumpe löschen Stellen Sie für den Endzeitpunkt die glei- che Uhrzeit ein wie für den Anfangszeit- punkt. Im Display erscheint für die gewählte Zeitphase „- - : - -“. Zirkulation Mo-Fr 8 10 12 14 16 18 20 22 24 - -:- - - - -:- - - -:- - - - -:- - §...
Weitere Einstellungen Kontrast im Display einstellen Erweitertes Menü 3. „Kontrast“ 4. Stellen Sie den gewünschten Kon- 2. „Einstellungen“ trast ein. Helligkeit der Displaybeleuchtung einstellen Sie möchten die Texte im Menü besser 3. „Helligkeit“ lesen können. Verändern Sie dafür die 4. „Bedienung“ oder „Displayscho- Helligkeit für „Bedienung“.
Weitere Einstellungen Name für die Heizkreise eingeben (Fortsetzung) Im Menü steht für Heizkreis 1 „Einlieger- Heizkreis 1 wohnung“. E izkreis 1 Einliegerwohnung Einliegerwohnung Ù Ú Ändern mit Raum-Solltemperatur 22°C Betriebsprogramm ß Heizkreis 1 Partybetrieb Sparbetrieb Wählen mit Einliegerwohnung Übernommen Uhrzeit und Datum einstellen Uhrzeit und Datum einstellen.
Weitere Einstellungen Sprache einstellen Erweitertes Menü 3. „Sprache“ 4. Stellen Sie die gewünschte Sprache 2. „Einstellungen“ ein. Temperatureinheit (°C/°F) einstellen Werkseitige Einstellung: °C 3. „Temperatureinheit“ 4. Stellen Sie die Temperatureinheit Erweitertes Menü „°C“ oder „°F“ ein. 2. „Einstellungen“ Werkseitige Einstellung wieder herstellen Sie können alle geänderten Werte für jeden Heizkreis separat in die werksei- tige Einstellung zurücksetzen.
Abfragen Informationen abfragen Je nach angeschlossenen Komponen- Hinweis ten und vorgenommenen Einstellungen Zu den Heizkreisen erhalten Sie weitere können Sie momentane Temperaturen Informationen, z.B. über das aktuelle und Betriebszustände abfragen. Betriebs- und Zeitprogramm. Sie können Informationen im „Basis- Falls die Heizkreise benannt worden Menü“...
Abfragen Informationen abfragen (Fortsetzung) Daten zurücksetzen Erweitertes Menü Folgende Daten können Sie zurückset- 2. „Information“ zen: 3. „Daten zurücksetzen“ ■ Betriebsstunden des Brenners ■ Brennstoffverbrauch, falls von Ihrem Heizungsfachbetrieb eingestellt ■ Brennerstarts ■ in Verbindung mit einer Solaranlage: Solarenergieertrag und Betriebsstun- den der Solarkreispumpe Wartungsmeldung abfragen Falls an Ihrer Heizungsanlage eine War-...
Abfragen Wartungsmeldung abfragen (Fortsetzung) Benachrichtigen Sie ihren Heizungs- Hinweis fachbetrieb. Falls die Wartung erst zu einem späteren Zeitpunkt durchgeführt werden kann, erscheint die Wartungsmeldung am fol- genden Montag erneut. Quittierte Wartungsmeldung aufrufen 1. Rufen Sie das Basis-Menü auf. 2. Wählen Sie „Wartung“. Störungsmeldung abfragen Falls an Ihrer Heizungsanlage Störun- 3.
Seite 37
Abfragen Störungsmeldung abfragen (Fortsetzung) Hinweis ■ Falls Sie für Störungsmeldungen eine Signaleinrichtung (z.B. eine Hupe) angeschlossen haben, wird diese durch Quittieren der Stö- rungsmeldung ausgeschaltet. ■ Falls die Störungsbehebung erst zu einem späteren Zeitpunkt durchge- führt werden kann, erscheint die Störungsmeldung am folgenden Tag erneut und die Signaleinrich- tung wird wieder eingeschaltet.
Schornsteinfeger-Prüfbetrieb Schornsteinfeger-Prüfbetrieb Der Schornsteinfeger-Prüfbetrieb darf nur von Ihrem Schornsteinfeger bei der jährlichen Prüfung aktiviert werden. Rufen Sie im Basis-Menü „Prüfbe- trieb“ auf. Hinweis Der Schornsteinfeger-Prüfbetrieb endet automatisch nach 30 min. Sie können den Schornsteinfeger-Prüfbetrieb auch mit OK beenden.
Was ist zu tun? Räume zu kalt Ursache Behebung Die Heizungsanlage ist ausgeschaltet. ■ Schalten Sie den Netzschalter „ “ ein (siehe Abbildung Seite 15). ■ Schalten Sie den Hauptschalter, falls vorhanden (außerhalb des Heizrau- mes) ein. ■ Schalten Sie die Sicherung in der Stromkreisverteilung (Haussicherung) ein.
Was ist zu tun? Räume zu warm Ursache Behebung Regelung oder Fernbedienung ist falsch Prüfen und korrigieren Sie ggf. die Ein- eingestellt. stellungen: ■ Raumtemperatur (siehe Seite 19) ■ Uhrzeit (siehe Seite 31) ■ Zeitprogramm (siehe Seite 20) ■ Neigung und Niveau (siehe Seite 21) „Störung“...
Was ist zu tun? Kein warmes Wasser (Fortsetzung) Ursache Behebung Brennstoff fehlt. Bei Öl/Flüssiggas: Prüfen Sie den Brennstoffvorrat und bestellen Sie ggf. nach. Bei Erdgas: Öffnen Sie den Gasabsperrhahn. Fragen Sie ggf. beim Gasversorgungsunterneh- men nach. „Störung“ wird im Display angezeigt und Fragen Sie die Art der Störung ab und die rote Störanzeige blinkt.
Was ist zu tun? „Bedienung gesperrt“ wird angezeigt Ursache Behebung Die Bedienung dieser Funktion ist Ihr Heizungsfachbetrieb kann die Sper- gesperrt. rung aufheben. „Externe Aufschaltung“ wird angezeigt Ursache Behebung Das Betriebsprogramm, das an der Eine Behebung ist nicht erforderlich. Die Regelung eingestellt ist, wurde durch ein Umschaltung des Betriebsprogramms ist externes Schaltgerät (z.B.
Instandhaltung Instandhaltung Reinigung Die Geräte können Sie mit einem han- delsüblichen Haushaltsreiniger (kein Scheuermittel) reinigen. Die Oberfläche der Bedieneinheit können Sie mit einem Mikrofasertuch reinigen. Inspektion und Wartung Die Inspektion und Wartung einer Hei- Die Innenreinigung des Warmwasser- zungsanlage sind durch die Energieein- Speichers einschließlich der Trinkwas- sparverordnung und die Normen seranschlüsse darf nur von einem aner-...
Seite 44
Instandhaltung Instandhaltung (Fortsetzung) Trinkwasserfilter (falls vorhanden) Aus hygienischen Gründen wie folgt vor- gehen: ■ Bei nicht rückspülbaren Filtern alle 6 Monate den Filtereinsatz erneuern (Sichtkontrolle alle 2 Monate). ■ Bei rückspülbaren Filtern alle 2 Monate rückspülen.
Anhang Vitoladens – Heizölbestellung Heizöl-Qualität Verbrennungsverbesserer Vitoladens 300-C ist für die Verbrennung Verbrennungsverbesserer sind Zusätze, von allen handelsüblichen Heizölen EL die die Verbrennung des Heizöls opti- nach DIN 51603-1 zugelassen. Auch für mieren. Heizöl DIN 51603-6 EL A Bio 10 (Schwe-...
Anhang Menü-Übersicht (Fortsetzung) Abfragemöglichkeiten im erweiterten Menü Hinweis Je nach Ausstattung Ihrer Heizungsanlage sind nicht alle der aufgeführten Abfragen möglich. Allgemein Heizkreis 1 HK 1 „Außentemperatur“ „Betriebsprogramm“ „Kesseltemperatur“ „Betriebsstatus“ „Gem. Vorlauftemp.“ „Zeitprogramm“ (Gemeinsame Vorlauftemperatur) „Raum-Solltemp.“ „Brenner“ „Raum-Isttemp.“ „Betriebsstd.“ „Red. Raum-Solltemp.“ „Brenner 1.
Anhang Menü-Übersicht (Fortsetzung) Warmwasser Solar „Zeitprogr. Warmwasser HK 1“ „Kollektortemp.“ „Zeitprogr. Warmwasser HK 2“ „Warmwasser-Solar“ „Zeitprogr. Warmwasser HK 3“ „Solarpumpe h“ „Zeitprogr. Zirkulation HK 1“ „Solarenergie-Histogr.“ „Zeitprogr. Zirkulation HK 2“ „Solarenergie“ „Zeitprogr. Zirkulation HK 3“ „Solarpumpe Ein/Aus“ „Warmwasser-Istt.“ „Drehzahl Solarpumpe %“ „Speicherladepumpe“...
Seite 50
Anhang Begriffserklärungen (Fortsetzung) Hinweis Siehe „Mischer“. Ein Betriebsprogramm zur Raumbehei- zung ohne Warmwasserbereitung steht Heizkennlinie nicht zur Auswahl. Falls Räume beheizt werden sollen, wird in der Regel auch Heizkennlinien stellen den Zusammen- warmes Wasser benötigt (Winterbe- hang zwischen Außentemperatur, trieb). Raumtemperatur (Sollwert) und Kessel- Falls Sie dennoch nur heizen möchten, wasser- bzw.
Seite 51
Anhang Begriffserklärungen (Fortsetzung) Neigung Außentemperatur in °C Beispiel: Für Außentemperatur −14°C: A Fußbodenheizung, Neigung 0,2 bis B Niedertemperaturheizung, Neigung 0,8 bis 1,6 C Heizungsanlage mit Kesselwasser- temperatur über 75 °C, Neigung 1,6 bis 2,0...
Seite 52
Anhang Begriffserklärungen (Fortsetzung) Werkseitig sind die Neigung = 1,4 und Isttemperatur das Niveau = 0 eingestellt. Aktuelle Temperatur zum Zeitpunkt der Abfrage; z.B. Warmwassertemperatur- Istwert. Mischer Ein Mischer mischt das im Heizkessel erwärmte Wasser mit dem aus dem Heizkreis zurückfließenden abgekühlten Wasser.
Seite 53
Anhang Begriffserklärungen (Fortsetzung) Raumluftabhängiger Betrieb Die Solarkreispumpe befördert das abgekühlte Wärmeträgermedium aus Die Verbrennungsluft wird aus dem dem Wärmetauscher des Warmwasser- Raum angesaugt, in dem der Heizkessel Speichers in die Kollektoren. aufgestellt ist. Solltemperatur Raumluftunabhängiger Betrieb Vorgegebene Temperatur, die erreicht Die Verbrennungsluft wird von außer- werden soll;...
Seite 54
Anhang Begriffserklärungen (Fortsetzung) Witterungsgeführter Betrieb Im witterungsgeführten Betrieb wird die Heizungsvorlauftemperatur in Abhän- gigkeit von der Außentemperatur gere- gelt. Dadurch wird nicht mehr Wärme erzeugt, als benötigt wird, um die Räume mit der von Ihnen eingestellten Raum- Solltemperatur zu beheizen. Die Außentemperatur wird von einem im Außenbereich des Gebäudes ange- brachten Sensor erfasst und an die...
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsan- lage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
