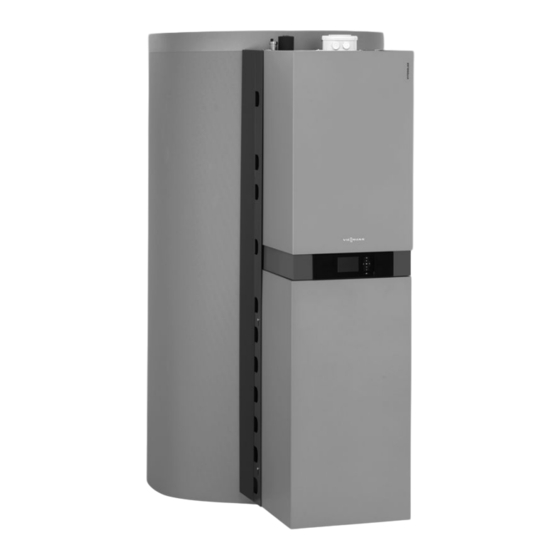

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosolar 300-F Kompaktgerät zur solaren Trinkwassererwärmung und Heizungsunterstützung Mit Vitoladens 300-W VITOSOLAR 300-F Nach Montage entsorgen! 5780 717 7/2011...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Gefahr ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Perso- an der separaten Sicherung oder nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Produktinformation....................■ Vitosolar 300-F....................■ Übersicht der Anschlüsse................. ■ Aufstellung......................■ Maße......................... Montageablauf Speicher aufstellen....................10 Grundträger anbauen................... 11 Flexible Rohre montieren..................14 ■ Heizwasservorlauf Wärmeerzeuger (Rohr A) anbauen........14 ■ Rohr Heizwasservor- und -rücklauf Divicon anbauen........15 Trinkwasserseitige Anschlüsse montieren............ - Seite 4 Inhaltsverzeichnis (Fortsetzung) Rohranschlüsse fertigstellen................48 Thermostatischen Mischautomat (Zubehör) anbauen.......... 48 Heizwasserseitig befüllen..................48 ■ Dichtheitsprüfung der Divicon Heizkreis-Verteilung durchführen...... 49 Seitenbleche anbauen..................50 ■ Hintere Seitenbleche an Grundträger anbauen..........50 ■ Vordere Seitenbleche an Grundträger anbauen..........51 ■ Tüllen montieren....................52 Potenzialausgleich anschließen................
-
Seite 5: Produktinformation
Produktinformation Vitosolar 300-F Kompaktgerät zur solaren Trinkwasser- Hinweis erwärmung und Heizungsunterstützung: Die Divicon Heizkreis-Verteilung ist ■ mit multivalentem Heizwasser-Puf- werkseitig nicht dichtgeprüft. Diese Prü- ferspeicher mit integrierter Trinkwas- fung muss im Rahmen der Montagear- sererwärmung und eingebauter Heiz- beiten durchgeführt werden. -
Seite 6: Übersicht Der Anschlüsse
Produktinformation (Fortsetzung) Übersicht der Anschlüsse Anschlüsse am Speicher A Heizwasservorlauf (HV1) interner Heizkessel und Heizwasservorlauf externer Wärmeerzeuger B Warmwasser (WW)/Zirkulation (Z) C Speichertemperatursensor (STS) und Sicherheitstemperaturbegren- zer (STB) D Heizwasservorlauf (HV2/HR1) Puf- ferspeicher für Funktion hydrauli- sche Weiche, interner Heizkessel und Divicon Heizkreis-Verteilung intern und extern E Vorlauftemperatursensor (TS) Puf-... - Seite 7 Produktinformation (Fortsetzung) Anschlüsse am Grundträger Hinweis Alle seitlichen Anschlüsse können je nach Bedarf auf der rechten oder linken Seite des Geräts vorgesehen werden. A Heizwasservorlauf solar (HVs) B Heizwasserrücklauf solar (HRs) C Zirkulation (Z) D Warmwasser (WW) E Heizwasservorlauf externer Wär- meerzeuger F Ölanschluss G Heizwasservorlauf interner Heiz-...
-
Seite 8: Aufstellung
Produktinformation (Fortsetzung) Aufstellung Abstandsmaße (150) ( 1000) 2710 Erforderliche Höhe des Aufstellraums: Achtung min. 2,10 m Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißar- beiten. -
Seite 9: Maße
Produktinformation (Fortsetzung) Maße 1418 1153 1005 1580... -
Seite 10: Speicher Aufstellen
Speicher aufstellen 1. Beiliegende 3 Stellfüße M16 bis zum 2. Den Speicher durch Herausdrehen Anschlag einschrauben. der Stellfüße senkrecht ausrichten. Hinweis ■ Die Stellfüße dürfen nur max. 20 mm herausgeschraubt werden. ■ Der Stellfuß am Grundträger (siehe Seite 12) muss auf das gleiche Maß, wie der vordere Stellfuß... -
Seite 11: Grundträger Anbauen
Speicher aufstellen (Fortsetzung) 3. Wärmedämm-Matte unter den Spei- cher schieben. Grundträger anbauen Hinweis Die Verschluss-Stopfen an den Spei- cheranschlüssen erst nach Montage der Wärmedämm-Matte abnehmen. Es dür- fen keine Vliesreste in den Speicher gelangen. - Seite 12 Grundträger anbauen (Fortsetzung)
- Seite 13 Grundträger anbauen (Fortsetzung) 1. 8 Distanzbolzen (liegen dem Grund- 4. Grundträger auf die Distanzbolzen träger bei) bis zum Anschlag in die stecken und mit beiliegenden Mut- Halterungen einschrauben. tern M8 leicht befestigen. 2. Teilstück der Wärmedämm-Matte 5. Grundträger senkrecht und waag- (Wärmedämm-Matte vorn) auf die recht ausrichten und Muttern anzie- Distanzbolzen und die Speicheran-...
-
Seite 14: Flexible Rohre Montieren
Flexible Rohre montieren Heizwasservorlauf Wärmeerzeuger (Rohr A) anbauen... -
Seite 15: Rohr Heizwasservor- Und -Rücklauf Divicon Anbauen
Flexible Rohre montieren (Fortsetzung) Rohr Heizwasservor- und -rücklauf Divicon anbauen Hinweis Zur einfacheren Montage der Rohre kann das 3-Wege-Umschaltventil mit Verrohrung nach vorn gedreht werden. Nachher wieder in vorherige Position bringen. -
Seite 16: Trinkwasserseitige Anschlüsse Montieren
Trinkwasserseitige Anschlüsse montieren Warmwasseranschluss (Rohr B) und Zirkulationsanschluss anbauen A Anbau der Zirkulation nach rechts möglich... - Seite 17 Trinkwasserseitige Anschlüsse montieren (Fortsetzung) 1. Warmwasserrohr B an T-Stück mon- 4. Rohr montieren. tieren. 5. Zirkulationsanschluss nach links 2. Dichtung auf Wellschlauch, dann oder rechts abgehend montieren. Wellschlauch in T-Stück einschie- Dabei die Rohre waagrecht und ben. parallel zum Grundträger ausrich- ten.
-
Seite 18: Kaltwasseranschluss (Rohr C) Anbauen
Trinkwasserseitige Anschlüsse montieren (Fortsetzung) Kaltwasseranschluss (Rohr C) anbauen Darstellung ohne Divicon Heizkreis-Verteilung Hinweis ■ Das Gerät muss nun an die Trinkwas- serversorgung angeschlossen wer- den. ■ Es muss eine Dichtheitsprüfung aller trinkwasserseitigen Verschraubungen durchgeführt werden, da später die Verschraubungen nicht mehr einseh- bar sind. -
Seite 19: Trinkwasserseitig Anschließen
Trinkwasserseitige Anschlüsse montieren (Fortsetzung) Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Trinkwasserseitige Anschlüsse Anschluss die DIN 1988 und die DIN Zul. Temperatur: 95 °C 4753 beachten (c: Vorschriften des Zul. Betriebsdruck: 10 bar SVGW). Prüfdruck: 16 bar ■ Alle Rohrleitungen mit lösbaren Ver- bindungen anschließen. -
Seite 20: Dichtheitsprüfung Durchführen
Trinkwasserseitige Anschlüsse montieren (Fortsetzung) MAG-W Membran-Druckausdeh- Sicherheitsventil nungsgefäß (trinkwasserge- Trinkwasserfilter eignet) Warmwasser Rücklaufverhinderer Zirkulationsleitung Rücklaufverhinderer/Rohrtren- Zirkulationspumpe Hinweise zum Sicherheitsventil Die Anlage muss zum Schutz vor Über- Verengungen in der Leitung zwischen druck mit einem bauteilgeprüften Memb- Sicherheitsventil und Speicher sind ran-Sicherheitsventil ausgerüstet wer- unzulässig. -
Seite 21: Solarseitige Anschlüsse Montieren
Solarseitige Anschlüsse montieren Solarseitige Anschlüsse erstellen 1. Wellschlauch in Winkel einschieben. 4. Senkrechtes Solarvorlaufrohr anbauen. 2. Entlüftungsstopfen in Winkel ein- schrauben. 3. Wellschlauch in Solarvorlauf ein- schieben und Winkel mit Dichtung (flachdichtend) anschrauben. - Seite 22 Solarseitige Anschlüsse montieren (Fortsetzung) 1. Rohrwinkel an Solarrücklauf Hinweis anbauen. Alle Rohrleitungen mit lösbaren Verbin- dungen anschließen. 2. Rohrwinkel oben anschließen.
-
Seite 23: Solarseitig Befüllen
Solarseitige Anschlüsse montieren (Fortsetzung) Sicherheitsgruppe solar anbauen ■ Sicherheitsgruppe solar am Heizwas- ■ Beim Anziehen der Überwurfmutter serrücklauf solar montieren (rechter das Anschlussrohr am Vitosolar Anschluss). gegenhalten. ■ Auf richtige Position des Klemmrings ■ Bei beengten Platzverhältnissen nach achten. oben kann ein Übergangswinkel solar (Zubehör) verwendet werden. -
Seite 24: Entleerungsrohr (Rohr D) Montieren
Entleerungsrohr (Rohr D) montieren Darstellung ohne Divicon Heizkreis-Verteilung Entleerungsrohr (Rohr D) anbauen und waagrecht ausrichten... -
Seite 25: Heizkessel Anbauen
Heizkessel anbauen Heizkesselmontage vorbereiten Hinweis Schnellentlüfter liegt separat verpackt bei. - Seite 26 Heizkessel anbauen (Fortsetzung) Darstellung ohne Regelungsgehäuse 1. Überwurfmutter, Ring und Dichtung 2. Die Teile auf den Speichervorlaufan- (Quetschverbindung) vom rechten schluss und den Speicherrücklaufan- und linken Kugeleckhahn abziehen. schluss des Heizkessels schieben.
-
Seite 27: Heizkessel Am Grundträger Einhängen
Heizkessel anbauen (Fortsetzung) Heizkessel am Grundträger einhängen A Auslieferungszustand B Stellung für Heizkesselbreite 480 mm, Überstand 4 mm beachten... -
Seite 28: Abgasanschluss
Heizkessel anbauen (Fortsetzung) 1. Die Haken zum Einhängen des Kes- 4. Heizkessel einhängen und durch sels für die Kesselbreite einstellen. Verstellen der Anschläge (rechts und links) ausrichten. 2. Die Stellung der Anschläge für die Kesselbreite umstellen (Überstand nach vorn: 4 mm). 3. -
Seite 29: Heizwasserseitige Anschlüsse
Heizkessel anbauen (Fortsetzung) Heizwasserseitige Anschlüsse Darstellung ohne Regelungsträger und Regelungsgehäuse Heizwasservorlauf und Heizwasserrück- 2. Anschlüsse nach oben schieben und lauf: am Heizkessel montieren. 1. Vordere Gegenmuttern an der Kon- 3. Vordere Gegenmuttern an der Kon- sole lösen. sole wieder festziehen. -
Seite 30: Kondenswasseranschluss
Heizkessel anbauen (Fortsetzung) Kondenswasseranschluss 1. Schlauchtülle in Sicherheitsventil ein- 3. Kondensatsammler in die Öffnung in schrauben. der Konsole stecken. 2. Wellschlauch (Länge 600 mm) an der 4. Wellschlauch (Länge 600 mm) zum Schlauchtülle montieren. Kondensatsammler verlegen und am mittleren Anschluss des Kondensat- sammlers montieren. - Seite 31 Heizkessel anbauen (Fortsetzung) 5. Kondenswasserschlauch aus dem 7. Wellschlauch (Länge 1600 mm) nach Heizkessel zum Kondensatsammler unten verlegen und mit Leitungsbin- verlegen und am oberen Anschluss der (mit Spreizanker) sichern. Er wird des Kondensatsammlers montieren. später durch die dafür vorgesehene Öffnung im Seitenblech nach außen 6.
-
Seite 32: Ölversorgung Als Einstrangsystem Erstellen
Heizkessel anbauen (Fortsetzung) Ölversorgung als Einstrangsystem erstellen A Heizölfilter mit automatischem Ent- B Fußventil lüfter In die Ölversorgung unbedingt einen Dimensionierung der Ölleitung Einstrang-Heizölfilter R ⅜ (Filterfeinheit Saug- max. Rohrleitungslänge in max. 40 µm) und einen Heizölentlüfter höhe H m bei Innendurchmesser einbauen. -
Seite 33: Elektrisch Anschließen
Elektrisch anschließen Regelungsgehäuse öffnen Achtung Vor den Arbeiten geerdete Durch elektrostatische Entladung Objekte, z.B. Heizungs- oder können elektronische Baugrup- Wasserrohre berühren, um die pen beschädigt werden. statische Aufladung abzuleiten. -
Seite 34: Sensoren Am Speicher Einbauen
Elektrisch anschließen (Fortsetzung) Sensoren am Speicher einbauen A Speichertemperatursensor % C Speichertemperatursensor solar (ist B Vorlauftemperatursensor ? hyd- im Auslieferungszustand am Solar- regelungsmodul SM1 angeschlos- raulische Weiche (mit Tülle) (an sen) Klemme X3.4 und X3.5 der Rege- lung) -
Seite 35: Elektrische Anschlüsse
Elektrisch anschließen (Fortsetzung) 1. Sensorhalterung aus der Tauchhülse 3. Sensorleitung an der Sensorhalte- ziehen. rung befestigen. 2. Sensor außen an der Andrückfeder 4. Sensorhalterung mit Sensor bis zum der Sensorhalterung so befestigen, Anschlag in die Tauchhülse einschie- dass er vorn mit der Feder ben. - Seite 36 Elektrisch anschließen (Fortsetzung) Hinweis zum Anschluss von Stecker 230 V~ fÖ Zubehörteilen Netzanschluss Für den Anschluss die den Zube- ■ Vorhandene Einzeladern entfer- hörteilen beiliegenden separaten nen. Montageanleitungen beachten. Gefahr Falsche Adernzuord- nung kann zu schweren Verletzungen und Schä- den am Gerät führen. Adern „L1“...
- Seite 37 Elektrisch anschließen (Fortsetzung) Kleinspannungsstecker ■ Nicht einputzen Außentemperatursensor ■ Zweiadrige Leitung, max. 35 m Länge bei Leitungsquerschnitt Montage: 1,5 mm ■ Nord- oder Nordwestwand, 2 bis Vorlauftemperatursensor für hyd- 2,5 m über dem Boden, bei raulische Weiche (Zubehör) mehrgeschossigen Gebäuden in aVG KM-BUS-Teilnehmer (Zubehör) der oberen Hälfte des ■...
- Seite 38 Elektrisch anschließen (Fortsetzung) Anschlussleitungen verlegen Achtung Wenn Anschlussleitungen an heißen Bauteilen anliegen, werden sie beschä- digt. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitungen nicht über- schritten werden. A Kleinspannungsanschlüsse E Kommunikationsmodul B 230 V-Anschlüsse F Leitungsdichtung für Netzleitung C Interne Erweiterung...
-
Seite 39: Regelungsgehäuse Schließen Und Bedienteil Einsetzen
Elektrisch anschließen (Fortsetzung) Regelungsgehäuse schließen und Bedienteil einsetzen Hinweis Vor Schließen des Regelungsgehäuses das Typenschild Heizkessel entnehmen. -
Seite 40: Speichertemperatursensor Solar
Elektrisch anschließen (Fortsetzung) Bedieneinheit (separat verpackt) in den Regelungsträger einsetzen. Hinweis Die Bedieneinheit kann auch in einen Wandmontagesockel (Zubehör) in der Nähe des Heizkessels eingesetzt wer- den. Montageanleitung Wandmonta- gesockel Speichertemperatursensor solar Der Speichertemperatursensor solar ist im Auslieferungszustand bereits am Solarregelungsmodul SM1 an % ange- schlossen. -
Seite 41: Brandschutzschalter Anschließen (Nur Für A)
Elektrisch anschließen (Fortsetzung) Brandschutzschalter anschließen (nur für a) Hinweis Vor Anschließen des Brandschutzschalters die vorhandene Brücke entfernen. -
Seite 42: Wärmedämmung Anbauen
Wärmedämmung anbauen Wärmedämm-Mantel montieren Klippverschlüsse bis zum Anschlag zusammenschieben. - Seite 43 Wärmedämmung anbauen (Fortsetzung)
-
Seite 44: Klippverschlüsse Aufstecken
Wärmedämmung anbauen (Fortsetzung) Klippverschlüsse aufstecken... -
Seite 45: Wärmedämm-Mantel Anbauen
Wärmedämmung anbauen (Fortsetzung) Wärmedämm-Mantel anbauen 2. 6x... - Seite 46 Wärmedämmung anbauen (Fortsetzung) 1. Wärmedämm-Mantel durch Klopfen 2. Alle Klippverschüsse bis zum gleichmäßig an den Speicherkörper Anschlag zusammenschieben. anlegen.
-
Seite 47: Deckel Anbauen
Wärmedämmung anbauen (Fortsetzung) Deckel anbauen... -
Seite 48: Rohranschlüsse Fertigstellen
Rohranschlüsse fertigstellen ■ Nicht verwendete Anschlüsse mit bei- Achtung liegenden Stopfen verschließen. Dichtungen können durch Hitze- ■ Benötigte Anschlüsse mit beiliegen- einwirkung beschädigt werden. den Rohrverlängerungen versehen. Vor Lötarbeiten Dichtungen ent- ■ Die Klammern für die Stopfen zusätz- fernen und nach Abkühlung wie- lich mit Leitungsbindern sichern. -
Seite 49: Dichtheitsprüfung Der Divicon Heizkreis-Verteilung Durchführen
Heizwasserseitig befüllen (Fortsetzung) Dichtheitsprüfung der Divicon Heizkreis-Verteilung durchführen A Stellung zum Befüllen B Stellung im Betriebszustand... -
Seite 50: Seitenbleche Anbauen
Seitenbleche anbauen Hintere Seitenbleche an Grundträger anbauen 3,9 x 9,5... -
Seite 51: Vordere Seitenbleche An Grundträger Anbauen
Seitenbleche anbauen (Fortsetzung) Vordere Seitenbleche an Grundträger anbauen 3,9 x 9,5... -
Seite 52: Seitenbleche Anbauen
Seitenbleche anbauen (Fortsetzung) Tüllen montieren Für alle Öffnungen mit Rohranschlüssen die Tüllen entsprechend mit einem Mes- ser ausschneiden. Potenzialausgleich anschließen Potenzialausgleich nach den techni- c Den Potenzialausgleich nach den schen Anschlussbedingungen (TAB) technischen Vorschriften des örtli- des örtlichen Energieversorgungsunter- chen EWs und den SEV-Bestim- nehmens und den VDE-Bestimmungen mungen ausführen. -
Seite 53: Abdeckhauben
Abdeckhauben Vorderblech am Heizkessel anbauen A Typenschild Speicher B Typenschild Heizkessel (aus Rege- lungsgehäuse) Hinweis Sicherungsschrauben zum Betrieb unbedingt einschrauben. -
Seite 54: Abdeckhaube Unten Anbauen
Abdeckhauben (Fortsetzung) Abdeckhaube unten anbauen 3. 4x 2. 4x... - Seite 55 Abdeckhauben (Fortsetzung) 1. Blechmuttern auf die Haken aufste- 5. Schrauben ca. 5 mm in die dahinter- cken und nach oben schieben. liegende Blechmutter einschrauben. 2. Schrauben in das vordere Seiten- 6. Abdeckhaube nach oben schieben blech einstecken. und festhalten. 3. Sicherungsscheiben ca. 2 mm auf die 7.
