Viessmann VITOSOLAR 300-F Datenblatt

Kompaktgerät zur solaren trinkwassererwärmung und heizungsunterstützung
Vorschau ausblenden Andere Handbücher für VITOSOLAR 300-F:
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
Datenblatt
Best.-Nr. und Preise: siehe Preisliste

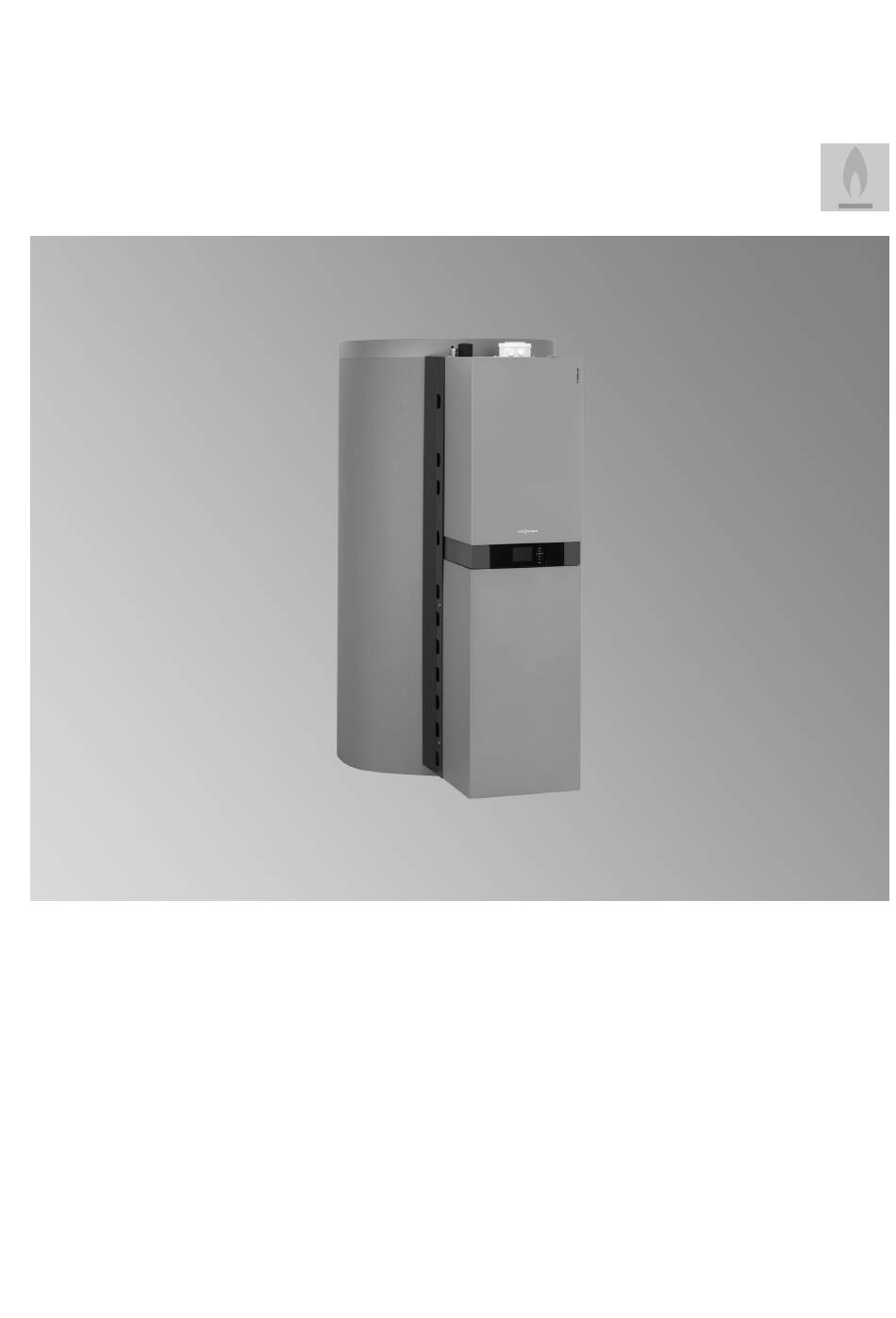

VITOSOLAR 300-F
Kompaktgerät zur solaren Trinkwassererwärmung und
Heizungsunterstützung:
Gas-Brennwertheizgerät Vitodens 200-W, Typ WB2C
■
(4,8 bis 35 kW)
Multivalenter Heizwasser-Pufferspeicher mit integrierter
■
Trinkwassererwärmung und eingebauter Heizwendel zum
Anschluss an Sonnenkollektoren.
Vormontierter und wärmegedämmter Grundträger kom-
■
plett ausgestattet mit allen hydraulischen und elektrischen
Komponenten. Anschlussmöglichkeit einer zweiten Divicon
Heizkreis-Verteilung, einer Trinkwasserzirkulation und eines
zweiten Wärmeerzeugers.
5614 123
5/2012
Kompaktgerät zur solaren Trinkwassererwärmung und Heizungsunterstützung mit
VITOSOLAR 300-F
Gas-Brennwertheizgerät Vitodens 200-W

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOSOLAR 300-F

Inhaltszusammenfassung für Viessmann VITOSOLAR 300-F

  • Seite 1 VIESMANN VITOSOLAR 300-F Kompaktgerät zur solaren Trinkwassererwärmung und Heizungsunterstützung mit Gas-Brennwertheizgerät Vitodens 200-W Datenblatt Best.-Nr. und Preise: siehe Preisliste VITOSOLAR 300-F Kompaktgerät zur solaren Trinkwassererwärmung und Heizungsunterstützung: Gas-Brennwertheizgerät Vitodens 200-W, Typ WB2C ■ (4,8 bis 35 kW) Multivalenter Heizwasser-Pufferspeicher mit integrierter ■...

  • Seite 2: Produktinformation

    ■ Geringe Abmessungen - ideal im Neubau und bei der Modernisie- rung. ■ Anschlüsse rechts/links vertauschbar. ■ Einheitliches Design der Heizungsanlage. ■ Erfüllt gesetzliche Anforderungen gemäß EEWärmeG und EWär- meG. ■ Anschlussmöglichkeit externer Wärmeerzeuger (z. B. Festbrenn- stoffkessel). A Multivalenter Heizwasser-Pufferspeicher B Brennwertheizgerät VIESMANN VITOSOLAR 300-F...
  • Seite 3 Technische Angaben Vitosolar 300-F mit Vitodens 200-W Gas-Heizkessel, Bauart B und C, Kategorie II 2N3P Nenn-Wärmeleistungsbereich (Angaben nach EN 677) = 50/30 °C 4,8-19,0 6,5-26,0 8,8-35,0 = 80/60 °C 4,3-17,2 5,9-23,7 8,0-31,7 Nenn-Wärmeleistungsbereich bei Trinkwassererwärmung – – – Nenn-Wärmebelastung 4,5-17,9...
  • Seite 4 Technische Angaben Vitosolar 300-F mit Vitodens 200-W (Fortsetzung) Gas-Heizkessel, Bauart B und C, Kategorie II 2N3P Nenn-Wärmeleistungsbereich (Angaben nach EN 677) = 50/30 °C 4,8-19,0 6,5-26,0 8,8-35,0 = 80/60 °C 4,3-17,2 5,9-23,7 8,0-31,7 Abgaskennwerte Abgaswertegruppe nach G 635/G 636 Temperatur (bei Rücklauftemperatur von 30 °C) –...
  • Seite 5 Technische Angaben Vitosolar 300-F mit Vitodens 200-W (Fortsetzung) Multivalenter Heizwasser-Pufferspeicher ■ Durchflussmesser Aus Stahl mit eingebauter Edelstahlwendel zur Trinkwassererwär- ■ Sicherheitsarmatur mit Sicherheitsventil (6 bar) und Manometer mung. ■ Spül- und Befüllarmatur ■ Stellfüße zum Einschrauben ■ Luftabscheider ■ Entlüftung der Solarwendel ■...

  • Seite 6: Anschlüsse Vitosolar 300-F

    Anschlüsse Vitosolar 300-F Die seitlichen Anschlüsse können wahlweise rechts oder links ange- baut werden. Nicht benötigte Anschlüsse werden mit mitgelieferten Stopfen verschlossen. 1153 1081 A Zirkulationsleitung H Heizwasservorlauf Heizkreis 2 B Warmwasser Für weitere Divicon Heizkreis-Verteilung (Zubehör) C Heizwasservorlauf externer Wärmeerzeuger...

  • Seite 7: Technische Angaben Multivalenter Heizwasser-Pufferspeicher

    Höhe 1805 Kippmaß ohne Wärmedämmung und Stellfüße 1870 Gewicht ohne Wärmedämmung Wärmetauscher Solar Heizfläche Wärmetauscher Trinkwasser Heizfläche Bereitschafts-Wärmeaufwand q bei 45 K Temperaturdifferenz kWh/24 h 1,49 (Normkennwert) Volumen-Bereitschaftsteil V Volumen-Solarteil V 1000 Trinkwasserdurchsatz in l/h Trinkwasserseitiger Durchflusswiderstand VIESMANN VITOSOLAR 300-F...

  • Seite 8: Technische Angaben Integrierte Divicon Heizkreis-Verteilung

    ■ Niedrige Stromkosten und exaktes Regelverhalten durch den Ein- satz von Hocheffizienzpumpen und optimierte Mischerkennlinie. Restförderhöhe der eingebauten Heizkreispumpe Betriebsweise: Differenzdruck konstant Förderstrom in m³/h A Durchflusswiderstand Heizkreisanschluss Hinweis Die Widerstandskennlinie A bezieht sich auf alle Komponenten ein- schließlich Rohrleitungen. VIESMANN VITOSOLAR 300-F...
  • Seite 9 Technische Angaben integrierte Divicon Heizkreis-Verteilung (Fortsetzung) Betriebsweise: Differenzdruck variabel Förderstrom in m³/h A Durchflusswiderstand Heizkreisanschluss Hinweis Die Widerstandskennlinie A bezieht sich auf alle Komponenten ein- schließlich Rohrleitungen. VIESMANN VITOSOLAR 300-F...

  • Seite 10: Technische Angaben Solar-Pumpenstrang

    E Leistung Befüllmodus Leistungsaufnahme – min. Hinweis – max. Die Widerstandskennlinie A bezieht sich auf alle Komponenten ein- Durchflussanzeige l/min 2 bis 12 schließlich Rohrleitungen. Sicherheitsventil (solar) Max. Betriebstemperatur °C Max. Betriebsdruck Fördermenge in m³/h A Widerstandskennlinie B Restförderhöhe VIESMANN VITOSOLAR 300-F...

  • Seite 11: Technische Angaben Solarregelungsmodul, Typ Sm1

    Schutzart IP 32 gemäß EN 60529, durch Aufbau/Einbau zu Das Solarregelungsmodul enthält: gewährleisten ■ Elektronik Sensortyp Viessmann NTC 10 kΩ bei ■ Anschlussklemmen für: 25 °C – 4 Sensoren Zulässige Umgebungstemperatur – Solarkreispumpe – bei Betrieb 0 bis +90 °C −20 bis +70 °C...

  • Seite 12: Trinkwasserseitiger Anschluss

    Trinkwasser-Verordnung hat und vorhandene Wasser- aufbereitungsanlagen mängelfrei arbeiten. Sicherheitseinrichtung für den Aufstellraum Viessmann Heizkessel sind nach allen sicherheitstechnischen Vorga- ben geprüft, zugelassen und damit eigensicher. Nicht vorhersehbare, äußere Einflüsse können in seltensten Fällen zum Austritt von gesund- heitsschädlichem Kohlenmonoxid (CO) führen. Für diesen Fall emp- fehlen wir den Einsatz eines CO-Wächters.
  • Seite 13 Werten muss enthärtet werden z.B. mit der Kleinenthär- der geringsten Leistung des Heizkessels, bei hohem Heizwasser- tungsanlage für Heizwasser (siehe Viessmann Preisliste Vitoset): durchfluss erfolgen. Damit wird eine örtliche Konzentration der Kal- kablagerungen auf den Heizflächen des Wärmeerzeugers vermie- Zulässige Gesamthärte des Füll- und Ergänzungswassers...

  • Seite 14: Anschluss-Set Thermostatischer Mischautomat

    Austritt von Kohlenmonoxid. Wandmontage im Deckenbereich in der Nähe des Heizkessels. Bestandteile: ■ Gehäuse mit integriertem CO-Sensor, Relais und Anzeigen für Betrieb und Alarm. ■ Befestigungsmaterial. ■ Netzanschlussleitung (2,0 m lang). ■ Anschlussleitung Relais zur Brennerabschaltung (2,0 m lang). VIESMANN VITOSOLAR 300-F...
  • Seite 15 ■ 2-adrige Leitung, Leitungslänge max. 50 m (auch bei Anschluss mehrerer Fernbedienungen). ■ Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt wer- den. ■ Kleinspannungsstecker im Lieferumfang. Vitotrol 300A Best.-Nr. Z008 342 ■ Anzeigen: KM-BUS-Teilnehmer. – Raumtemperatur – Außentemperatur – Betriebsprogramm VIESMANN VITOSOLAR 300-F...
  • Seite 16 Vitotrol 300 RF eingesetzt werden. Hinweis Die Vitotrol 200 RF kann einen Heizkreis bedienen, die Die Funk-Fernbedienungen sind nicht mit leitungsgebundenen Fern- Vitotrol 300 RF bis zu drei Heizkreise. bedienungen kombinierbar. Vitotrol 200 RF Best.-Nr. Z011 219 ■ Anzeigen: Funk-Teilnehmer. VIESMANN VITOSOLAR 300-F...

  • Seite 17: Vitotrol 300 Rf Mit Tischständer

    – Party- und Sparbetrieb über Tasten aktivierbar ■ Integrierter Raumtemperatursensor Vitotrol 300 RF Hinweis Beachten Sie die Planungsanleitung „Funk-Zubehör“. Lieferumfang: ■ Vitotrol 300 RF ■ Tischständer ■ Stecker-Netzteil ■ Zwei NiMH Akkus zum Bedienen außerhalb des Tischständers Tischständer VIESMANN VITOSOLAR 300-F...

  • Seite 18: Vitotrol 300 Rf Mit Wandhalter

    Planungsanleitung „Funk-Zubehör“ Schutzklasse Schutzart IP 30 gemäß EN 60529 durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstemperatur – bei Betrieb 0 bis +40 °C −25 bis +60°C – bei Lagerung und Transport Einstellbereich des Raum-Temperatur 3 bis 37 °C VIESMANN VITOSOLAR 300-F...
  • Seite 19 ■ Umgehung größerer metallischer Gegenstände, die sich zwischen Schutzart IP 20 gemäß EN 60529 den Funkkomponenten befinden. durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstemperatur – bei Betrieb 0 bis +55 °C −20 bis +75 °C – bei Lagerung und Transport VIESMANN VITOSOLAR 300-F...

  • Seite 20: Raumtemperatursensor

    Anbringung im Hauptwohnraum an einer Innenwand, gegenüber von Sensortyp Viessmann NTC 10 kΩ bei Heizkörpern. Nicht in Regalen, Nischen, in unmittelbarer Nähe von 25 °C Türen oder in der Nähe von Wärmequellen (z.B. direkte Sonnenein- Zulässige Umgebungstemperatur strahlung, Kamin, Fernsehgerät usw.) anbringen.

  • Seite 21: Km-Bus-Verteiler

    ■ BUS-Anschlussleitung (3,0 m lang) mit Stecker Drehmoment 3 Nm Laufzeit für 90 ° ∢ 120 s Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20 bis 50 und R ½ bis 1¼ montiert. Vorlauftemperatursensor (Anlegetemperatursensor) Mischerelektronik mit Mischer-Motor Wird mit einem Spannband befestigt.

  • Seite 22: Tauchtemperaturregler

    IP 32D gemäß EN 60529 Schutzart IP 20D gemäß EN 60529 durch Aufbau/Einbau zu durch Aufbau/Einbau zu gewährleisten gewährleisten Sensortyp Viessmann NTC 10 kΩ bei Schutzklasse 25 °C Zulässige Umgebungstemperatur Zulässige Umgebungstemperatur – bei Betrieb 0 bis +40 °C – bei Betrieb 0 bis +120 °C...
  • Seite 23 230 V~ Nennfrequenz 50 Hz 1 Schaltausgang (potenzialfreier Wechsler) Nennstrom ■ Ausgabe Sammelstörmeldung Leistungsaufnahme ■ Ansteuerung Zubringerpumpe zu einer Unterstation Nennbelastbarkeit des Relaisaus- 2(1) A 250 V~ ■ Ansteuerung Trinkwasser-Zirkulationspumpe bei Regelung für wit- gangs terungsgeführten Betrieb Schutzklasse VIESMANN VITOSOLAR 300-F...

  • Seite 24: Vitocom 100, Typ Lan1

    Hinweis Best.-Nr. Z004594 Informationen zu den Vertragsbedingungen siehe ■ Mit SIM-Vertragskarte Business Smart für den Betrieb der „www.viessmann.de/vitocom-100“. Vitocom 100 im T-Mobile/D1-Mobiltelefonnetz (nur in d lieferbar) Best.-Nr. Z004615 Funktionen: ■ Fernschalten über GSM-Mobiltelefonnetze ■ Fernabfragen über GSM-Mobiltelefonnetze VIESMANN VITOSOLAR 300-F...

  • Seite 25: Vitocom 200, Typ Gp1

    Hinweis Umgebungsbedingungen) Informationen zu den Nutzungs- und Vertragsbedingungen siehe – bei Lagerung und Transport –20 bis +85 °C Viessmann Preisliste und „www.viessmann.de/vitocom-200-GP“. Bauseitige Anschlüsse: – 2 Digital-Eingänge DE 1 und DE 2 potenzialfreie Kontakte, 2- Lieferumfang: polig, 24 V–, 7 mA ■...

  • Seite 26: Verlängerung Der Verbindungsleitung

    Kommunikationsmodul LON Best.-Nr. 7179 113 Elektronikleiterplatte zum Einbau in die Regelung für Datenaustausch über Viessmann LON Systembus. Technische Änderungen vorbehalten! Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
