Anschlussanleitung
OptiFeed 4.0 (PP07)
Rev. 00 12/21
Die Pulverpumpe(n) werden vom Hersteller bereits montiert geliefert. Es
müssen nur wenige Kabel und Schläuche verbunden werden.
In Abhängigkeit von der Anlagenintegration sind verschiedene
Anschlussmöglichkeiten wählbar.
Anlagenintegration mit CAN-Bus

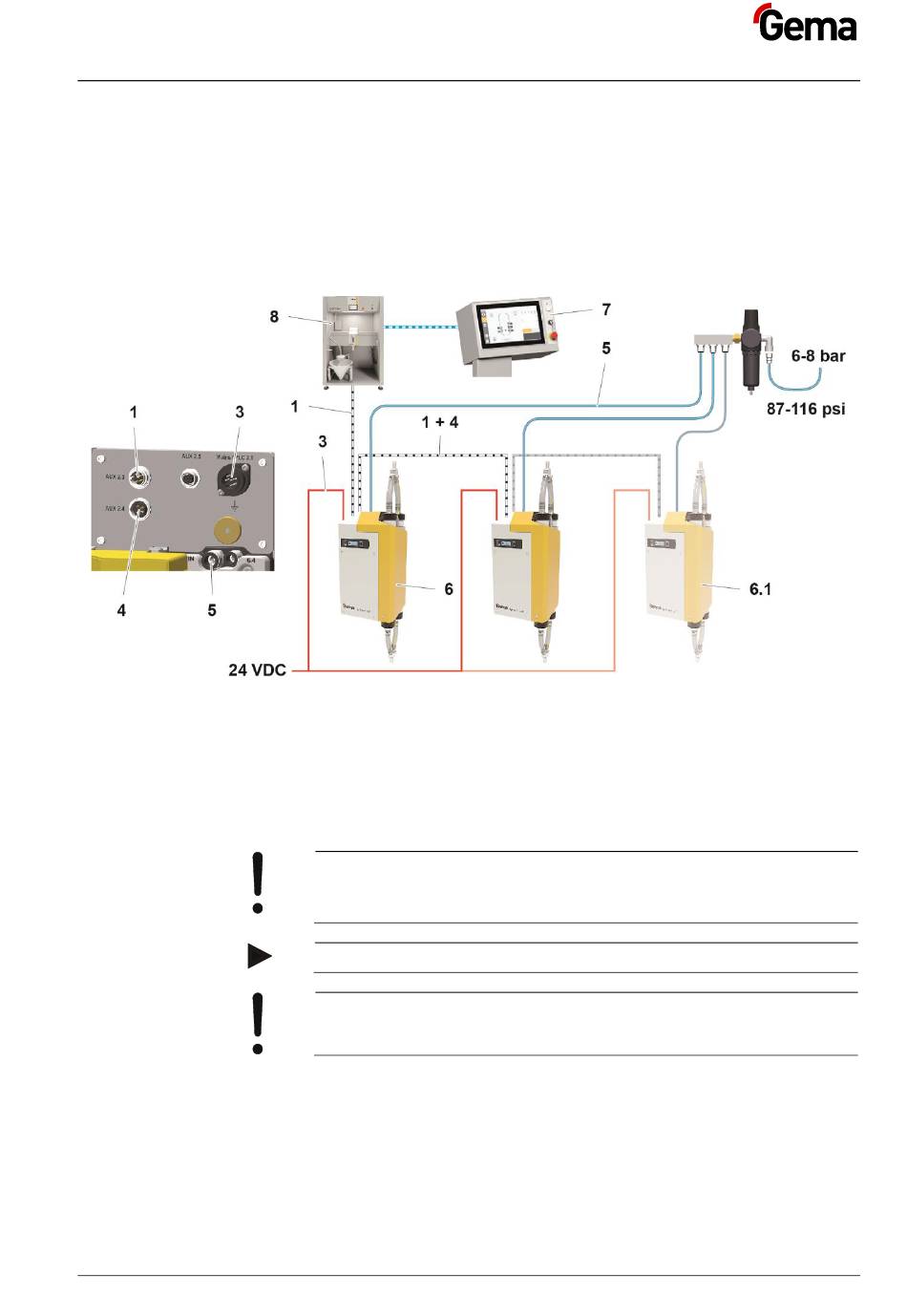

Abb. 11: Anschlussanleitung PP07 – Übersicht
1
CAN-Bus-Kabel IN
3
Spannungsversorgung-
Kabel
4
CAN-Bus-Kabel OUT
5
Druckluftschlauch
Erdverbindungskabel an Erdpotential klemmen!
► Erdverbindungen mit Ohm-Meter überprüfen und max. 0,1 Ohm
sicherstellen!
Die Druckluft muss öl- und wasserfrei sein!
Unbenutzte Anschlüsse mit mitgelieferten Deckeln verschliessen!
6
Pulverpumpe Nr. 1
6.1 Pulverpumpe Nr. ...
7
Anlagensteuerung
8
OptiCenter
Montage / Anschluss • 33
