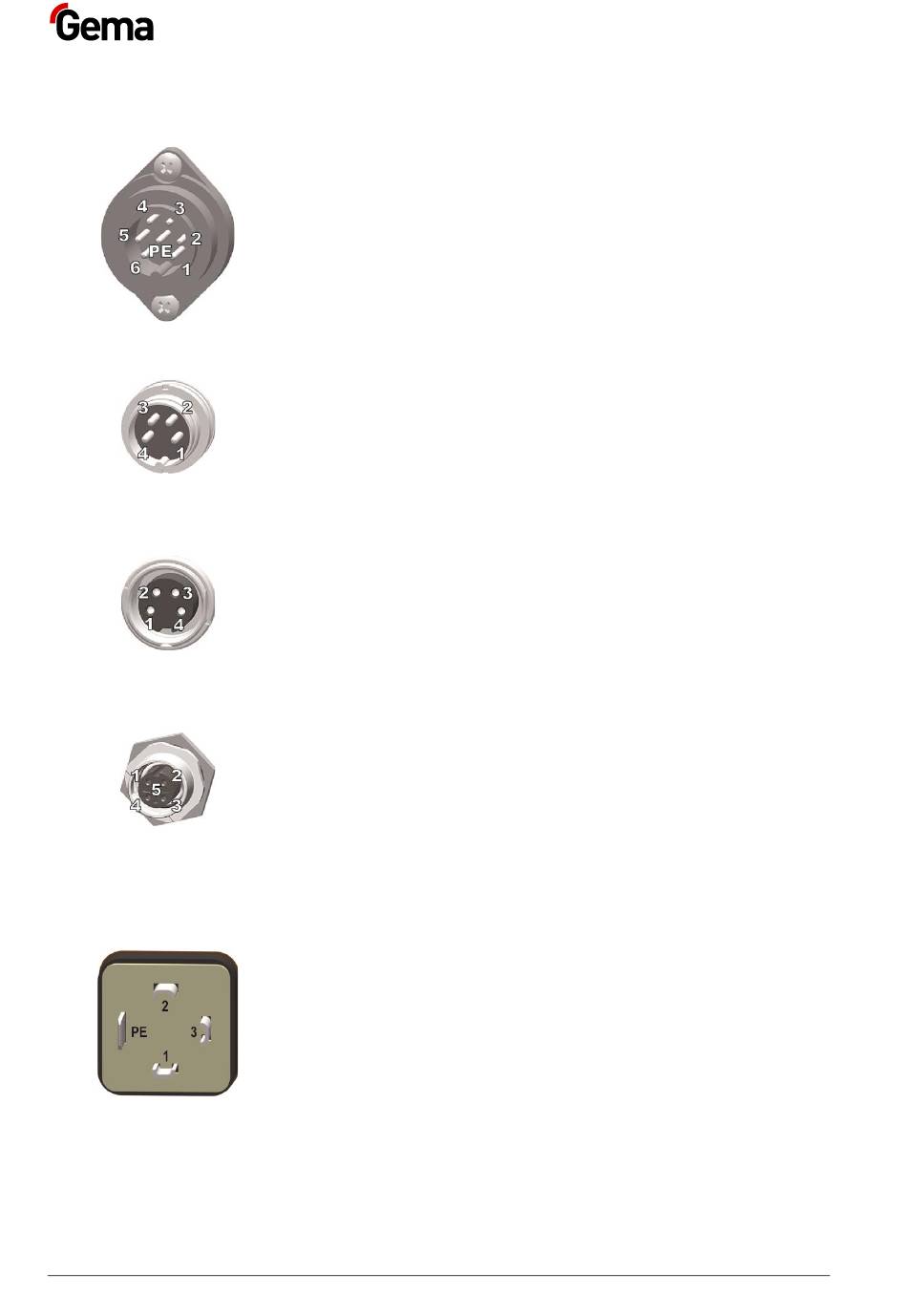

Anschlussbelegung PP07
Anschluss Mains / PLC 2.1
1 24 VDC
2 Start
3 Reinigen
4 24 V - OUT
5 Tastatursperre
6 GND
7 Erde PE
CAN IN Stecker 4-polig (AUX 2.3)
1 Masse
2 24 VDC
3 CAN high
4 CAN low
Gehäuse – Abschirmung
CAN OUT Buchse 4-polig (AUX 2.4)
1 Masse
2 24 VDC
3 CAN high
4 CAN low
Gehäuse – Abschirmung
Anschluss Drucksensor-Signal, Buchse 4-polig (2.5 AUX)
–
1
2 0-10 V OUT
3 GND
–
4
–
5
Anschlussbelegung PP07-S
Anschluss Power IN 2.1
1 Neutralleiter (Spannungsversorgung)
2 Phase (100-240 VAC)
3 Start / Stopp
PE Erde PE
