При послідовному з'єднанні трьох і більше конвертерів на екран виводитимуться додаткові
дані. Деяку інформацію буде приховано, щоб звільнити місце для інших аудіовходів.
Перевірити вибір мікрофонного чи лінійного сигналу та стан фантомного живлення можна за
допомогою утиліти Blackmagic Converters Setup або маленьких перемикачів на боковій
панелі пристрою.

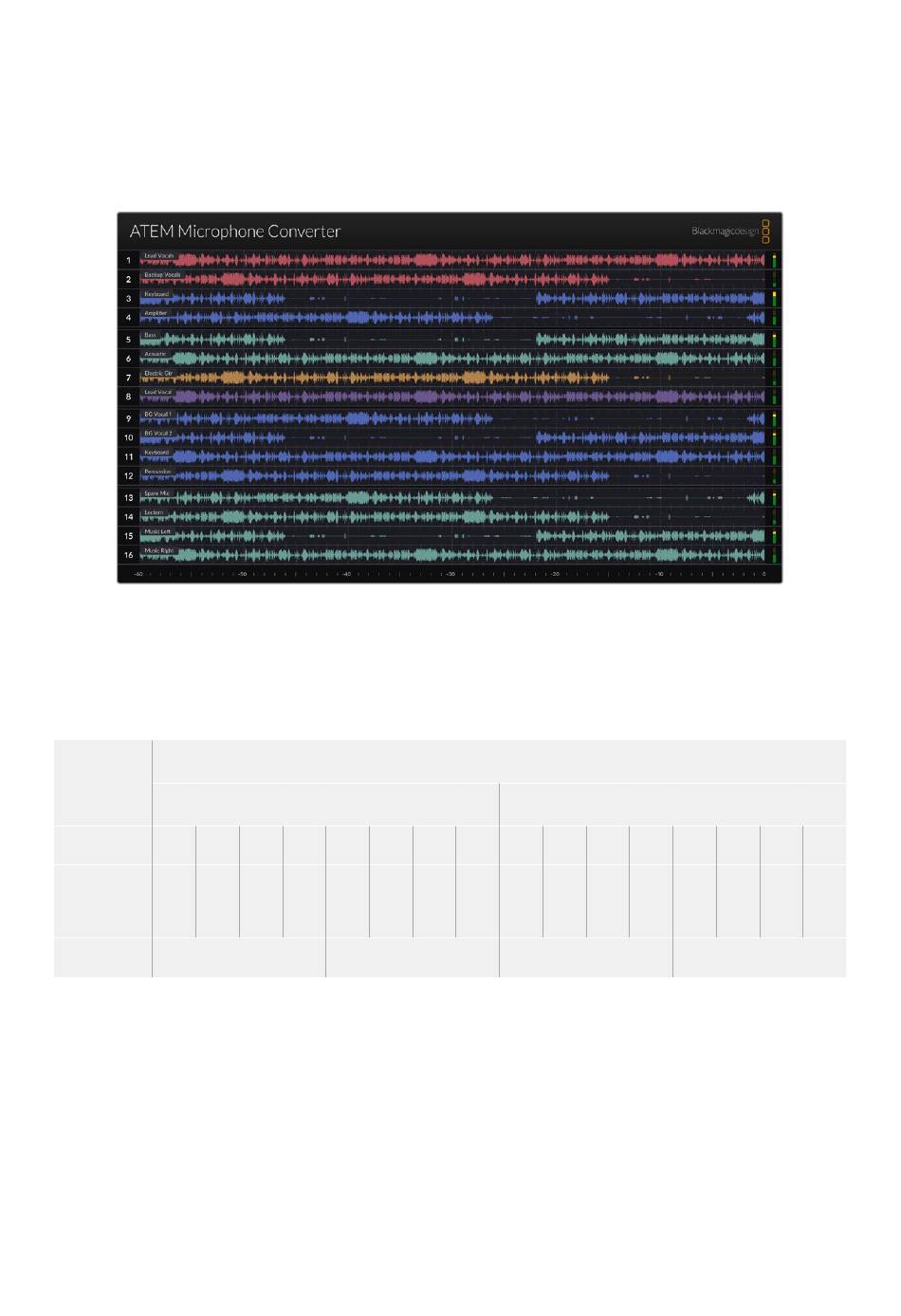

Інформація, виведена через HDMI-вихід із чотирьох під'єднаних конвертерів
Кожен додатковий конвертер створює чотири канали MADI, отже кожен вхід відповідає
MADI-входу на відеомікшері ATEM і номеру входу, виведеному на екран через HDMI-вихід.
У наведеній нижче таблиці показано, як виглядатимуть групи аудіовходів на звуковому блоці
відеомікшера ATEM при послідовному з'єднанні декількох конвертерів.
Відеомікшери ATEM Constellation 8K та ATEM 4 M/E Constellation HD
Відеомікшери ATEM Television Studio HD8
Входи MADI 1-4 5-8
ATEM
Microphone 1 2
Converter
HDMI-дисплей 1
9-12 13-16 17-20 21-24 25-28 29-32 33-36 37-40 41-44 45-48 49-52 53-56 57-60 61-64
3 4 5 6
HDMI-дисплей 2
7 8 9 10
HDMI-дисплей 3
Застосування виходу для моніторингу
11 12 13 14
HDMI-дисплей 4
15 16
