Collegare l'audio

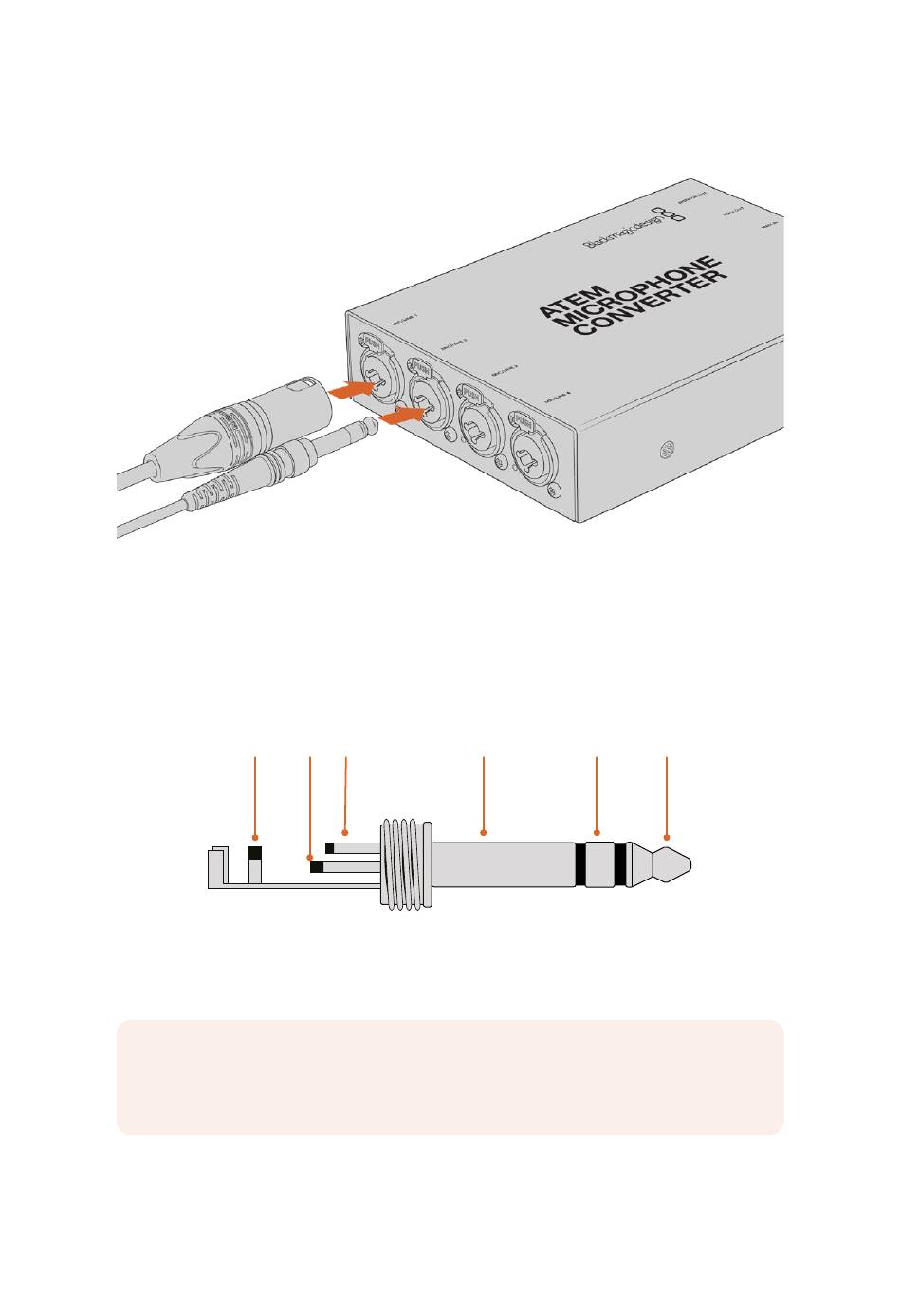

Collega le fonti audio agli ingressi XLR/jack 1/4" del convertitore.
Collega i dispositivi di audio analogico microfonico o di linea agli ingressi XLR/TRS
di ATEM Microphone Converter
I jack di 1/4" consentono di collegare audio analogico bilanciato tramite i connettori TRS.
La dicitura TRS sta per "Tip" (Punta), "Ring" (Anello) e "Sleeve" (Manica).
Se preferisci creare da te il cablaggio, fai riferimento all'illustrazione in questa sezione che
mostra i contatti interni di un connettore jack 1/4".
Sleeve (Ground)
L'illustrazione mostra la disposizione dei contatti Tip (+), Ring (-) e Sleeve (Ground) di un
connettore jack. Per cambiare la polarità del cavo analogico e assecondare la strumentazione
audio a disposizione, inverti i contatti Tip (+) e Ring (-).
NOTA Non tutti gli ingressi supportano l'alimentazione phantom per microfoni.
Per maggiori informazioni su come impostare l'alimentazione phantom e gli ingressi
microfonici e di linea, consulta la sezione "Cambiare le impostazioni con gli interruttori".
Tip (+) Ring (-) Sleeve (Ground) Ring (-) Tip (+)
