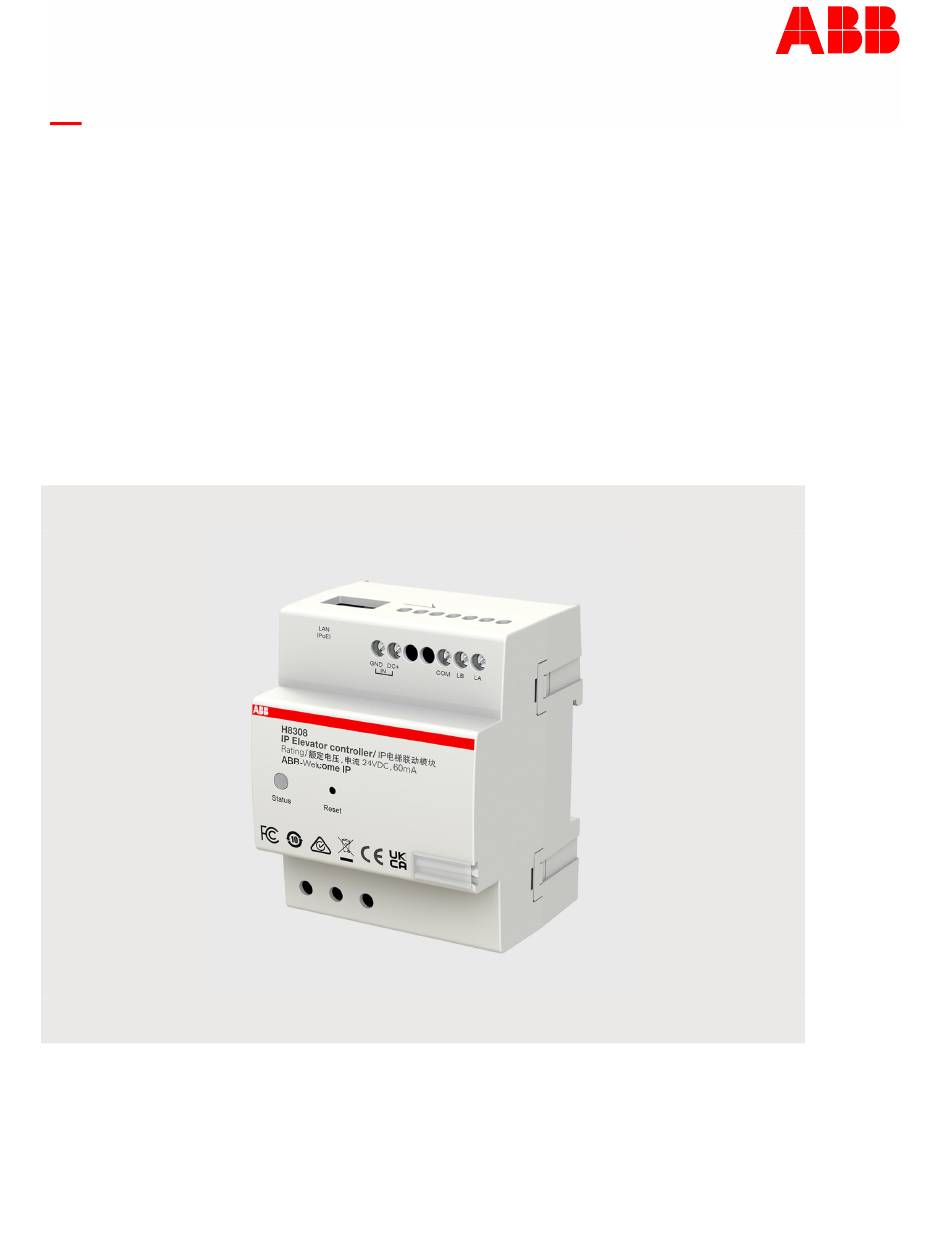

- Seite 1 2TMD042300D0006 │ 07.03.2023 Produkthandbuch ABB-Welcome IP H8308 IP Aufzugsteuerung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inha ltsv erzeichnis Hinweise zur Anleitung ......................... 4 Sicherheit ............................. 4 Bestimmungsgemäßer Gebrauch ......................4 Umgebung ............................5 ABB Geräte ..........................5 Produktbeschreibung ..........................6 Gerätetyp ..........................6 Anschlussbeschreibung ......................7 Technische Daten..........................8 Montage / Installation ..........................9 Anforderungen an den Installateur .................... - Seite 3 Inhaltsverzeichnis Produkthandbuch 2TMD042300D0006 │3...
-
Seite 4: Hinweise Zur Anleitung
Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. – Vor Montage und/oder Demontage Netzspannung freischalten! – Arbeiten am 100-240-V-Netz nur von Fachpersonal ausführen lassen. Bestimmungsgemäßer Gebrauch Dieses Gerät ist Teil des ABB-Welcome IP-Systems und darf nur mit dem Zubehör des Systems verwendet werden. Produkthandbuch 2TMD042300D0006 │4... -
Seite 5: Umgebung
Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. ABB Geräte Alle Verpackungsmaterialien und Geräte von ABB sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe. -
Seite 6: Produktbeschreibung

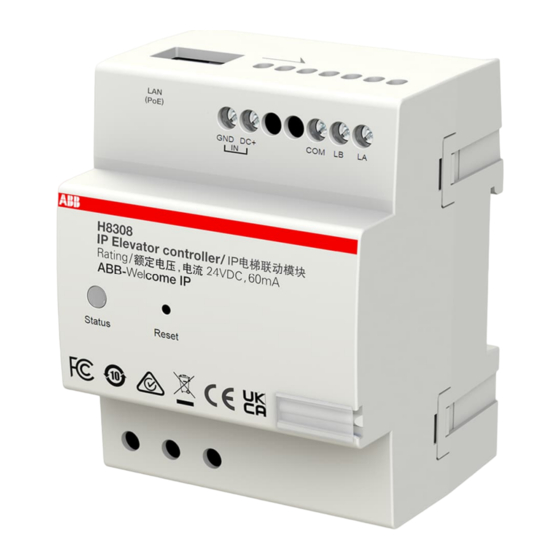

Produktbeschreibung Produktbeschreibung Gerätetyp Größe (TxHxB) Artikelnum Farbe Produkt-ID Produktname Einheit: mm H8308 2TMA130161W0003 IP-Aufzugssteuerung Grau 90 x 72 x 65 Produkthandbuch 2TMD042300D0006 │6... -
Seite 7: Anschlussbeschreibung
Produktbeschreibung Anschlussbeschreibung Funktion Anschluss für Systemspannungsversorgung RS485-Steckverbinder LAN (PoE) Reset-Taster Taste zu einem beliebigen Zeitpunkt 10 Sekunden lang gedrückt halten, um die Werkseinstellungen des Geräts wiederherzustellen. Die Statusanzeige geht 3 Sekunden aus und beginnt dann, langsam zu blinken. Statusanzeige Ein: Gerät befindet sich im Normalbetrieb ■... -
Seite 8: Technische Daten
Technische Daten Technische Daten Bezeichnung Wert Nennspannung ⎓ 24 V Betriebsspannungsbereich ⎓ 20-27 V Nennstrom ⎓ 24 V , 60 mA Umgebungstemperatur -20 °C…+55 °C Lagertemperatur -20 °C…+70 °C PoE Standard IEEE802.3 af Produkthandbuch 2TMD042300D0006 │8... -
Seite 9: Montage / Installation
Montage / Installation Montage / Installation Warnung Elektrische Spannung! Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. – Vor Montage und/oder Demontage Netzspannung freischalten! –... -
Seite 10: Montage
Montage / Installation Montage Produkthandbuch 2TMD042300D0006 │10... -
Seite 11: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Topologie Außenstation Außenstation-Typ Unterstützung von "Aufzugssteuerung", ja oder nein? IP touch 5 Außenstation Ja, aber die Firmwareversion sollte V1.32 oder höher sein IP-Tastenfeld Außenstation Ja, aber die Firmwareversion sollte V1.32 oder höher sein IP Tasten/Klingel Außenstation Ja, aber die Firmwareversion sollte V1.32 oder höher sein Mini-Außenstation Nein nicht unterstützt Innenstation... - Seite 12 Inbetriebnahme Kapazität Ein Block unterstützt maximal 4 IP-Aufzugssteuerungen. Eine IP-Aufzugssteuerung unterstützt maximal 16 Relaismodule. Ein Relaismodul unterstützt maximale 16 Kanäle. Produkthandbuch 2TMD042300D0006 │12...
-
Seite 13: Geräte Hinzufügen
Inbetriebnahme Geräte hinzufügen Vorbedingung Alle Geräte, die manuell hinzugefügt werden sollen, müssen eingeschaltet sein. ■ Keines der manuell hinzuzufügenden Geräte darf von einem anderen "Smart Access Point" ■ signiert sein. Wenn die Geräte von einem anderen "Smart Access Point" signiert wurden, müssen Sie die Signatur löschen, z.B. - Seite 14 Inbetriebnahme [2] Klicken Sie unter "Türkommunikation" auf "Gerät hinzufügen". [3] Wählen Sie "Aufzugssteuerung" aus der Dropdownliste. [4] Geben Sie die Gebäudenummer ein. [5] Geben Sie die Gerätenummer ein. [6] Geben Sie die Seriennummer ein. [7] Klicken Sie auf "Speichern". Hinweis Wenn das Gerät bereits von diesem "Smart Access Point"...
-
Seite 15: Aufrufen Der Einstellungsseite
Inbetriebnahme Aufrufen der Einstellungsseite Gehen Sie folgendermaßen vor: [1] Klicken Sie unter "Türkommunikation" auf "Aufzugssteuerung". [2] Klicken Sie auf die gewünschte Aufzugssteuerung. [3] Klicken Sie auf "Einstellungen", um die Einstellungen aufzurufen. [4] Wenn Sie bereits eine Konfiguration abgespeichert haben, klicken Sie auf "Gespeicherte Konfiguration", um die vorhandenen Einstellungen direkt aufzurufen. -
Seite 16: Grundlegende Informationen
Inbetriebnahme Grundlegende Informationen Auf der Seite "Einstellungen": Beschreibung Anzeige der physischen Adresse des Geräts (Gebäude- und Gerätenummer). Anzeige der Seriennummer des Geräts. Anzeige der Firmwareversion und der MCU-Version des Geräts. Produkthandbuch 2TMD042300D0006 │16... -
Seite 17: Konfigurationsmodus
Inbetriebnahme Konfigurationsmodus Es gibt 3 optionale Konfigurationsmodi. Vorkonfigurationsmo Halbautomatischer Manueller Modus Konfigurationsmodus Tiefste Etage unter der Erde Höchste Etage über der Erde entsprechend entsprechend Maximale Anzahl der tatsächlicher tatsächlicher unterstützten Aufzüge Anforderung Anforderung Maximale Anzahl der unterstützten Außenstationen Aufzugruf mit Nein Nein Zimmernummer... -
Seite 18: Vorkonfigurationsmodus
Inbetriebnahme 8.5.1 Vorkonfigurationsmodus Dieser Modus wird für gewöhnlich für ein einfaches Projekt verwendet, z.B. ein Gebäude, das nicht mehr als 18 Etagen über dem Erdgeschoss besitzt. Dieser Modus führt sie Schritt für Schritt durch die gesamte Konfiguration. Anwendungsszenario 1 Frage Antwort Welche Etagen müssen die -1, 1, 2, 3, 4, 5, 6... - Seite 19 Inbetriebnahme [2] Auf der Seite "Etagenauswahl": Wählen Sie die Etagen aus, für welche die Funktion "Aufzugssteuerung" unterstützt werden ■ soll. – Wenn auf eine Etage gedrückt wird, wird die Auswahl angezeigt. – Klicken Sie auf "Alle auswählen", um alle Etagen auszuwählen. –...
- Seite 20 Inbetriebnahme [3] Auf der Seite "Einrichtung Außenstation" ("OS Setup"): Wählen Sie die Etage für jede zu installierende Außenstation. ■ – Klicken Sie auf "Außenstation hinzufügen" und stellen Sie dann die Etagennummer für die installierte Außenstation ein. – Klicken Sie auf " ", um die vorhandene Außenstation zu entfernen.
- Seite 21 Inbetriebnahme [5] Auf der Seite "Ergebnis": Die empfohlenen Relaiskonfigurationen werden automatisch angezeigt. ■ [6] Klicken Sie auf "Speichern". Die Daten können unter "Gespeicherte Konfiguration" angezeigt werden. [7] Klicken Sie auf "Drucken", um die Relaiskonfigurationen für die Verwendung bei der Installation auszudrucken. [8] Unter "Installationshinweise"...
-
Seite 22: Halbautomatischer Konfigurationsmodus
Inbetriebnahme 8.5.2 Halbautomatischer Konfigurationsmodus Dieser Modus kann für ein mittelgroßes Projekt verwendet werden, z.B. ein Gebäude, das nicht mehr als 32 Etagen über dem Erdgeschoss besitzt. Weitere Details finden Sie im Kapitel "Übersicht Konfigurationsmodus". Dieser Modus ermöglicht Ihnen eine gewisse Freiheit bei der Konfiguration der Einstellungen. Anwendungsszenario 2 Frage Antwort... - Seite 23 Inbetriebnahme [2] Auf der Seite "Etagenauswahl": Wählen Sie die Etagen aus, welche die Funktion "Aufzugssteuerung" unterstützen sollen. ■ – Wenn auf eine Etage gedrückt wird, wird die Auswahl angezeigt. – Klicken Sie auf "Alle auswählen", um alle Etagen auszuwählen. – Klicken Sie auf "Umkehren", um die vorhandene Etagenauswahl umzukehren.
- Seite 24 Inbetriebnahme [3] Auf der Seite "Einrichtung Außenstation" ("OS Setup"): Wählen Sie die Etage für jede zu installierende Außenstation. ■ – Klicken Sie auf "Außenstation hinzufügen" und stellen Sie dann die Etagennummer für die installierte Außenstation ein. – Klicken Sie auf " ", um die vorhandene Außenstation zu entfernen.
- Seite 25 Inbetriebnahme [5] Auf der Seite "Empfehlung": Die Anzahl der empfohlenen Relaismodule wird angezeigt. ■ Klicken Sie auf "Weiter". ■ [6] Auf der Seite "Relaisauswahl": Wählen Sie die gewünschten Relaismodule, indem Sie das Kontrollkästchen aktivieren. ■ – zeigt an, dass die ausgewählten Relaismodule bereits konfiguriert wurden. –...
- Seite 26 Inbetriebnahme [7] Auf der Seite "Kanaleinrichtung": Wählen Sie die Etagennummer und die Funktion für jeden Kanal. ■ – "Rufen Aufwärts" – "Rufen Abwärts" – "Autorisierung" Klicken Sie auf "Löschen", um alle Einträge in der Tabelle für das aktuelle Relaismodul zu ■...
-
Seite 27: Manueller Modus
Inbetriebnahme 8.5.3 Manueller Modus Dieser Modus kann für ein großes Projekt verwendet werden, z.B. ein Gebäude, das nicht mehr als 63 Etagen über dem Erdgeschoss besitzt. Weitere Details finden Sie im Kapitel "Übersicht Konfigurationsmodus". Dieser Modus ermöglicht Ihnen eine vollkommen freie Konfiguration der Einstellungen. Es gibt 3 Ereignisse, die im Manuellen Modus eingestellt werden müssen: 1. - Seite 28 Inbetriebnahme Anwendungsszenario 3 Frage Antwort Welche Etagen müssen die -1, 1, 2, 3, 4, 5, 6 Aufzugssteuerung unterstützen? Außenstation 1 ist auf Etage 1 installiert Wo sind die Außenstationen installiert? Außenstation 2 ist auf Etage -1 installiert Wird die Funktion "Aufzug von Innenstation rufen"...
- Seite 29 Inbetriebnahme [3] Stellen Sie unter "Rufen von Innenstation" folgende Daten ein: Klicken Sie auf "Zeile hinzufügen", um einen Eintrag hinzuzufügen. ■ Klicken Sie auf "Ausgewählte Zeile löschen", um die ausgewählte Zeile zu löschen. ■ Klicken Sie auf "Weiter", um die Einstellung fortzusetzen. ■...
- Seite 30 Inbetriebnahme CSV-Datei exportieren [1] Ändern Sie nicht den Titel des Ereignisses (rot markiert). [2] Ändern Sie nicht den Spaltentitel oder die Spaltenreihenfolge (blau markiert). Produkthandbuch 2TMD042300D0006 │30...
-
Seite 31: Vorhandene Konfiguration Bearbeiten
Inbetriebnahme 8.5.4 Vorhandene Konfiguration bearbeiten Gehen Sie folgendermaßen vor: [1] Klicken Sie auf der Seite der gewünschten IP-Aufzugssteuerung auf "Gespeicherte Konfiguration". [2] Klicken Sie auf "Bearbeiten", um die vorhandene Konfiguration zu bearbeiten. Produkthandbuch 2TMD042300D0006 │31... -
Seite 32: Parametereinstellungen
Inbetriebnahme Parametereinstellungen 8.6.1 Relaisstatus für Autorisierung Gehen Sie folgendermaßen vor: [1] Klicken Sie unter "Einstellungen" auf "Relaisstatus (NC/NO) für Autorisierung". [2] Wählen Sie den Relaisstatus: NC (Öffner) ■ NO (Schließer) ■ [3] Klicken Sie auf "Speichern". Produkthandbuch 2TMD042300D0006 │32... -
Seite 33: Autorisierungs-Zeitabschaltung
Inbetriebnahme 8.6.2 Autorisierungs-Zeitabschaltung Gehen Sie folgendermaßen vor: [1] Klicken Sie unter "Einstellungen" auf "Zeitabschaltung Autorisierung". [2] Wählen Sie einen Autorisierungszeitraum: 2 Minuten ■ 4 Minuten ■ 6 Minuten ■ 8 Minuten (Standardeinstellung) ■ 10 Minuten ■ 12 Minuten ■ [3] Klicken Sie auf "Speichern". Produkthandbuch 2TMD042300D0006 │33... -
Seite 34: Relais-Haltezeit Für Aufzugruf
Inbetriebnahme 8.6.3 Relais-Haltezeit für Aufzugruf Gehen Sie folgendermaßen vor: [1] Klicken Sie unter "Einstellungen" auf "Relais-Haltezeit für Aufzugruf". [2] Wählen Sie die Haltezeit für den Aufzugruf: 1 Sekunde ■ 2 Sekunden ■ 3 Sekunden (Standardeinstellung) ■ 4 Sekunden ■ 5 Sekunden ■... -
Seite 35: Aktualisierung Der Firmware
Inbetriebnahme Aktualisierung der Firmware 8.7.1 Firmware-Update über lokalen PC Gehen Sie folgendermaßen vor: [1] Klicken Sie unter "Einstellungen" auf "Lokales Firmware-Update". [2] Klicken Sie auf "Durchsuchen", um nach der Firmware-Update-Datei zu suchen. [3] Klicken Sie auf "Durchsuchen", um nach der Firmware-Signaturdatei zu suchen. [4] Klicken Sie auf "Firmware-Update". - Seite 36 Inbetriebnahme [5] Klicken Sie auf "Ich bin einverstanden", um der "Endbenutzer-Lizenzvereinbarung" zuzustimmen. [6] Klicken Sie auf "Schließen", wenn das Update abgeschlossen ist. Produkthandbuch 2TMD042300D0006 │36...
-
Seite 37: Firmware-Update Über Die Website
Inbetriebnahme 8.7.2 Firmware-Update über die Website Gehen Sie folgendermaßen vor: [1] Klicken Sie unter "Einstellungen" auf "Online-Firmware-Update". [2] Die aktuelle Firmware-Version wird auf dem Bildschirm angezeigt. [3] Die neue Firmware-Version wird auf dem Bildschirm angezeigt. Wenn keine neue Version vorhanden ist, wird "Aktuelle Version ist auf dem neuesten Stand" ■... -
Seite 38: Inbetriebnahme Von Mehreren Geräten Gleichzeitig
Inbetriebnahme Inbetriebnahme von mehreren Geräten gleichzeitig Gehen Sie folgendermaßen vor: [1] Auf der Seite "Aufzugssteuerung": [2] Klicken Sie auf " ". [3] Wählen Sie die gewünschten Geräte aus. – Wenn auf ein Gerät gedrückt wird, wird die Auswahl angezeigt. – Klicken Sie auf "Alle auswählen", um alle Geräte auszuwählen. - Seite 39 Inbetriebnahme [5] "xx Geräte" wird im Titel angezeigt, um anzuzeigen, dass mehrere Geräte gleichzeitig eingestellt werden. [6] Mehrere Funktionen können in der Liste Menüleiste "Listenansicht" angezeigt werden. Wählen Sie eine Funktion aus, um die Einstellung fortzusetzen. Der Betrieb entspricht dem eines einzelnen Geräts.
-
Seite 40: Netzsicherheit
Maßnahmen (z.B. Installation von Firewalls, Authentifizierungsmethoden, Datenverschlüsselung, Installation von Anti-Virus-Programmen etc.) zu ergreifen, um das Produkt H8308, das Netzwerk, das System und die Schnittstellen vor Sicherheitsverletzungen, nicht autorisiertem Zugriff, Störungen, Eindringversuchen, Datenverlust und/oder Diebstahl von Daten oder Informationen zu schützen. ABB Ltd und ihre Tochtergesellschaften übernehmen keine Haftung für Schäden und/oder Verluste im... -
Seite 41: Hinweise Zur Verwendung
Konfigurationen abgeschlossen sind. Lösung zur Abwehr von Malware Das Gerät H8308 ist für Malware nicht empfänglich, da auf dem System kein benutzerdefinierter Code ausgeführt werden kann. Software-Updates können nur über ein Firmware-Update durchgeführt werden. Nur von ABB signierte Firmware ist zulässig. -
Seite 42: Hinweis
Hinweis Technische Änderungen sowie Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Für alle Bestellungen gelten die zum Bestellzeitpunkt angegebenen Spezifikationen. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und Abbildungen vor. - Seite 43 Kontakt Hinweis Technische Änderungen sowie Inhaltsänderungen dieses ABB Xiamen Smart Technology Co., Ltd. Dokuments behalten wir uns No. 881, FangShanXiEr Road, Xiang’An Industrial jederzeit ohne Vorankündigung vor. Area, Torch Hi-Tech Industrial Development Bei Bestellungen gelten die Zone, Xiamen vereinbarten detaillierten Angaben.
