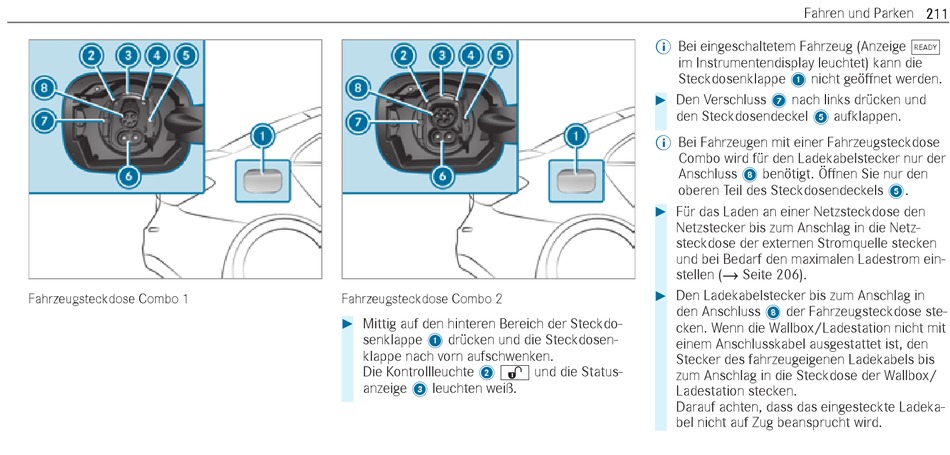

Fahrzeugsteckdose Combo 1 Fahrzeugsteckdose Combo 2
Mittig auf den hinteren Bereich der Steckdo-
#
senklappe 1 drücken und die Steckdosen-
klappe nach vorn aufschwenken.
Die Kontrollleuchte 2 % und die Status-
anzeige 3 leuchten weiß.
Fahren und Parken 211
%
Bei eingeschaltetem Fahrzeug (Anzeige õ
im Instrumentendisplay leuchtet) kann die
Steckdosenklappe 1 nicht geö net werden.
Den Verschluss 7 nach links drücken und
#
den Steckdosendeckel 5 aufklappen.
%
Bei Fahrzeugen mit einer Fahrzeugsteckdose
Combo wird für den Ladekabelstecker nur der
Anschluss 8 benötigt. Ö nen Sie nur den
oberen Teil des Steckdosendeckels 5.
Für das Laden an einer Netzsteckdose den
#
Netzstecker bis zum Anschlag in die Netz-
steckdose der externen Stromquelle stecken
und bei Bedarf den maximalen Ladestrom ein-
stellen ( Seite 206).
/
Den Ladekabelstecker bis zum Anschlag in
#
den Anschluss 8 der Fahrzeugsteckdose ste-
cken. Wenn die Wallbox/Ladestation nicht mit
einem Anschlusskabel ausgestattet ist, den
Stecker des fahrzeugeigenen Ladekabels bis
zum Anschlag in die Steckdose der Wallbox/
Ladestation stecken.
Darauf achten, dass das eingesteckte Ladeka-
bel nicht auf Zug beansprucht wird.
