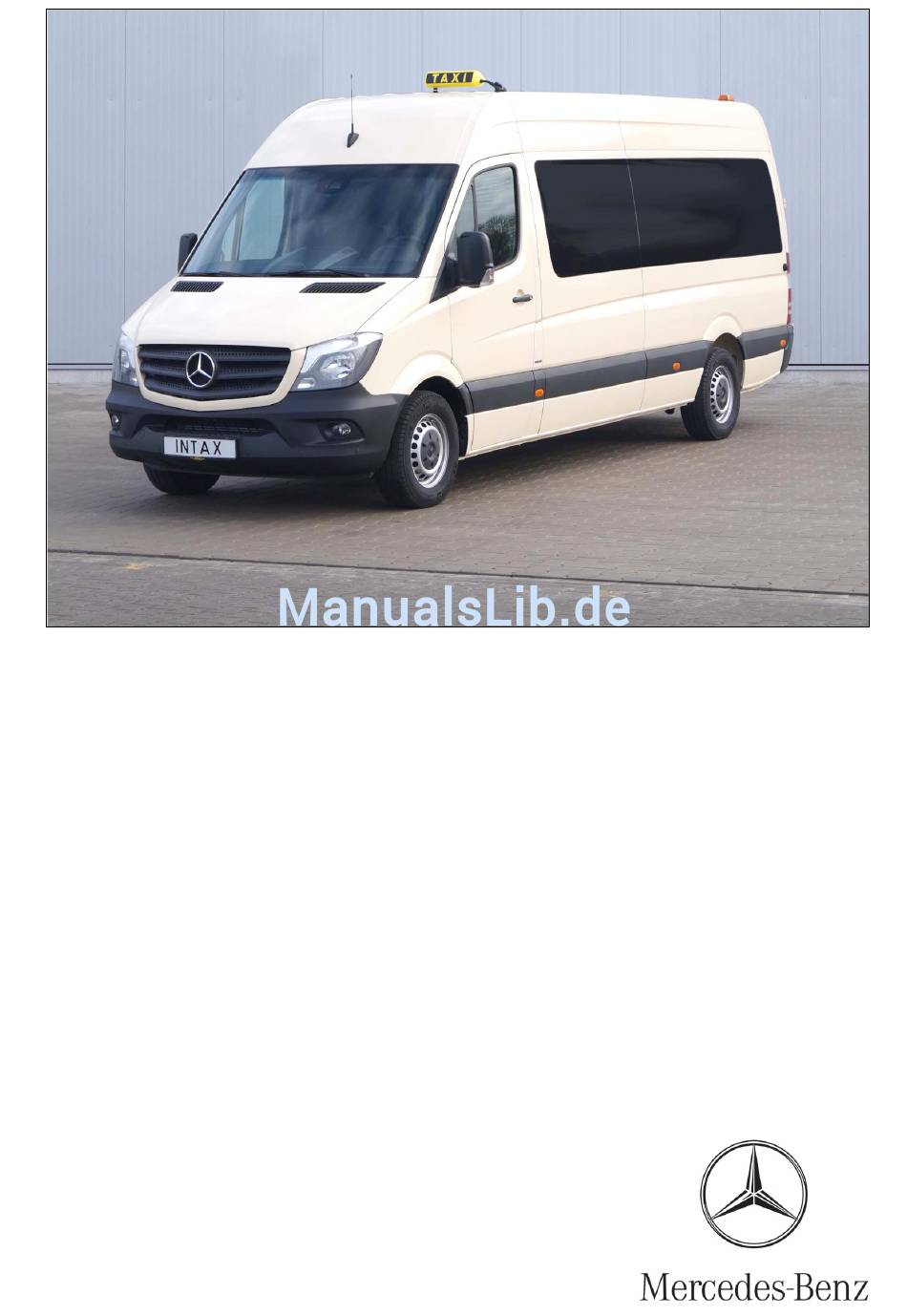

- Seite 1 TAXI- und MIETWAGEN-BEDIENUNGSANLEITUNG MERCEDES-BENZ SPRINTER BR 906 ab 2013...
-
Seite 3: Inhaltsverzeichnis
Wir freuen uns, dass Sie sich für ein Mercedes-Benz-Fahrzeug entschieden haben, das im Auftrag der Daimler AG durch die Ausrüstungsfirma INTAX entwickelt sorgfältigst umgerüstet wurde somit werkseitigen Spezifikationen Serien-Taxi entspricht. Die vorliegende Bedienungsanleitung soll den Nutzerinnen und Nutzern sowie den Werkstätten bei der Arbeit behilflich sein. Das Kapitel „Rückrüstung“... -
Seite 4: Folierung
FOLIERUNG Ihr foliertes Fahrzeug wurde mit - Qualitätsfolie beschichtet. Ersatz kann über die Ausrüstungsfirma INTAX (Kontakt am Ende des Hefts) bezogen werden. Ein Streifen für kleine Ausbesserungsarbeiten befindet sich im Kofferraum, ein kleines Blatt mit fertig vorgestanzten Formstücken bei dieser Anleitung. Pflegehinweise: Die Folie ist waschstraßenfest;... -
Seite 5: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Für auftretende Schäden oder Betriebsstörungen aufgrund unsachgemäßer oder nicht den Anweisungen entsprechender Bedienung übernehmen weder Fahrzeug-Hersteller noch INTAX eine Haftung und jeglicher Garantieanspruch erlischt! ACHTUNG! Bei Störungen an durch INTAX montierten Taxi- bzw. Mietwagen-Komponenten zuerst die Sicherungen überprüfen und ggf. - Seite 6 Eintaster Kontroll-LED Austaster Sicherungskasten...
-
Seite 7: Taxi-Notalarmanlage
TAXI-NOTALARMANLAGE Ihr Fahrzeug verfügt über eine Taxi-Notalarmanlage mit integriertem Stillem Alarm. Der Stille Alarm wird durch kurzes Betätigen des unterhalb der Lenksäule gelegenen Eintasters aktiviert: • Die Leuchtdioden im Dachzeichen (Option) blinken im SOS-Intervall (nur wenn mit Dachzeichen mit Stillem Alarm ausgerüstet) •... - Seite 8 Einbauort...
-
Seite 9: Taxameter/Wegstreckenzähler-Vorrüstung
TAXAMETER WEGSTRECKENZÄHLER VORRÜSTUNG Im vorgesehenen und erprobten Einbauort in der optionalen Taxameter-Konsole (nicht bestelltem Spiegeltaxameter/- wegstreckenzähler) befindet sich der Kabelbaum TX, der die zum Anschluss eines Taxameters/Wegstreckenzählers erforderlichen Zuleitungen enthält und für alle passenden Geräte verwendet werden kann. HINWEIS: Bei nicht bestellter Taxameter-Konsole befindet sich der Kabelbaum TX in der Mittelkonsole im Ablagefach im Bereich des Schalthebels. -
Seite 10: Dachzeichen-Schalter
Dachzeichen-Schalter... -
Seite 11: Dachzeichen-Vorrüstung
DACHZEICHEN VORRÜSTUNG Ihr Fahrzeug verfügt über eine Halterung für Kienzle Argo Dachzeichen oberhalb der linken vorderen Tür und kann optional mit Kienzle Argo Dachzeichen mit oder ohne Stillem Alarm ausgerüstet werden. Die passenden Dachzeichen und Schlösser können über INTAX bezogen werden (Kontakt am Ende des Hefts). - Seite 12 Mikrofon Einbauort Sendetaster Sicherungskasten...
-
Seite 13: Funk-Vorrüstung
FUNK VORRÜSTUNG Ihr Fahrzeug verfügt über einen Funk-Standard-Kabelbaum ohne Funkantenne und Antennenkabel sowie über einen vom Notalarm- Steuergerät kommenden Anschluss für einen Funk-Alarmmodus. Im vorgesehenen und erprobten Einbauort in der Mittelkonsole im Ablagefach im Bereich des Schalthebels befinden sich ein rotes Pluskabel, ein schwarzes Massekabel sowie ein schwarz-rot/rotes... -
Seite 14: Rückrüstung
RÜCKRÜSTUNG Wir empfehlen, die Rückrüstung durch einen Fachbetrieb durchführen zu lassen. ACHTUNG GEFAHR! Vor Eingriffen in die Fahrzeugelektrik Batterie-Minuspol abklemmen! TAXAMETER/WEGSTRECKENZÄHLER Gerät nach Herstellervorgabe demontieren und vom Kabelbaum TX trennen. Alle sichtbaren Schrauben der Taxameter-Konsole herausdrehen und Konsole entnehmen. Verkleidung des Radios nach Werkvorgabe demontieren, vier Schrauben der Konsolen-Halterung herausdrehen und Halter entnehmen. -
Seite 15: Stromzufuhr Funk Und Notalarmanlage
TAXI-NOTALARMANLAGE Das Notalarm-Steuergerät enthält u. a. das Steuergerät für den Stillen Alarm sowie für die Schaltungen erforderliche Steuerungen. Soll die Notalarmanlage zurück gerüstet werden, so muss unbedingt der über INTAX lieferbare 7-polige Rückrüststecker aufgesteckt werden, um die fahrzeugseitigen Funktionen wieder herzustellen. -
Seite 16: Belegung Sicherungskasten
BELEGUNG SICHERUNGSKASTEN Steckplatz Bezeichnung Sicherung Funkgerät Dauerplus 15 A Taxi-Notalarmanlage Dauerplus 15 A Taxameter Dauerplus Taxameter Zündungsplus ABKÜRZUNGEN/BEZEICHNUNGEN Eintaster Notalarmanlage Seite 6, 7 Austaster Notalarmanlage Seite 6, 7 ALARM/PTT Funk-Alarm-Steuerkabel Seite 12, 13 Dachzeichen- Dachzeichen-Schalter Seite 10, 11 Schalter DS Dachzeichen-Schalter Seite 10, 11 Sicherung Dachzeichen... - Seite 17 Freisprecheinrichtung (Funk) Seite 12, 13 Funkgeräte-Alarmmodus Seite 7, 13 Funk-Vorrüstung Seite 12, 13 Funk-Einbau Seite 12, 13 Funk-Rückrüstung Seite 14, 15 Funktaster Seite 12, 13 Funkmikrofon Seite 12, 13 Halterung Dachzeichen Seite 10, 11 Halterung Dachzeichen - Rückrüstung Seite 15 Herstellerbeschreibung Wegstreckensignal Seite 18 Innenbeleuchtung...
-
Seite 18: Herstellerbeschreibung Wegstreckensignal Konformitätserklärung
Ua ≤ 1 V Verhältnis Pulsdauer / Pulspause High BESCHREIBUNG (nur gültig für werkseitiges Mercedes-Benz Taxi-Paket über INTAX) Der Signalweg bis zur Kfz-Schnittstelle ist unzugänglich. Kfz-Schnittstelle: Das Wegstreckensignal liegt am grünen Kabel des Taxameter-/Wegstreckenzähler-Kabelbaums (siehe vorne) an. Das Geschwindigkeitssignal (positiv gegen Masse) ist kurzschlussfest gegen Masse und Batteriespannung und wird nicht überwacht. -
Seite 19: Ihre Ansprechpartner
Ihre Ansprechpartner: Für alle Fragen zum Fahrzeug: Jedes Mercedes-Benz-Autohaus Für alle Fragen zu den Taxi-/Mietwagen-Paketen sowie zur Folierung: Innovative Fahrzeuglösungen GmbH Tel. 0 44 11 33 44 Fax 0 44 11 77 43 info@intax.de www.INTAX.de © by INTAX Stand 11. Nov. 2016 Sämtliche Texte, Bilder und andere in dieser Bedienungsanleitung veröffentlichten...
