Wird das Gerät über den Drucktaster
Alle Funktionen können zusätzlich mithilfe der mitgelieferten Infrarot-Fernbedienung
gesteuert werden. Das Gerät besitzt dafür eine Infrarot-Schnittstelle.
5.3 Geräteaufbau
5.3.1 Übersicht
Das Gerät besteht aus folgenden Komponenten:
Legende
Pos. Bezeichnung
1 Luftauslass
2 Abdeckung –
Innenraum
3 Bedienfeld
4 Ansaugbereich
5 Systemdeckenleisten
© ProLog AirClean GmbH – Top V21.10
ausgeschaltet, findet keine Ionisation mehr statt.
Funktion
An dieser Stelle wird die ionisierte Luft aus dem
Gehäuse geblasen.
Die Abdeckung – Innenraum schirmt die
Komponenten des Innenbereichs ab. An der
Abdeckung ist ein Magnetsensor montiert. Dieser
unterbricht beim Öffnen der Abdeckung die
Spannungsversorgung der Ionisationsröhren. Die
Beschreibung der Komponenten im Innenraum finden
Sie im Abschnitt „Innenraum" (Punkt 5.3.2).
Siehe Abschnitt „Bedienfeld" (Punkt 5.3.3)
Hinter dem Ansaugbereich befindet sich der
Ventilator zum Ansaugen der zu ionisierenden Luft und
eine Filtermatte. Zusätzlich befinden sich im
Ansaugbereich ein Infrarotsensor und ein
Luftqualitätssensor. Mithilfe des Inforotsensors werden
die Signale der mitgelieferten Fernbedienung
verarbeitet. Der Luftqualitätssensor regelt die
automatische Ionisation.
Mithilfe der vier Systemdeckenleisten wird das Gerät
auf die Größe der jeweiligen Systemdecke angepasst.
Das Gerät kann auf verschiedene Rastergrößen von
Systemdecken angepasst werden. Dazu müssen die

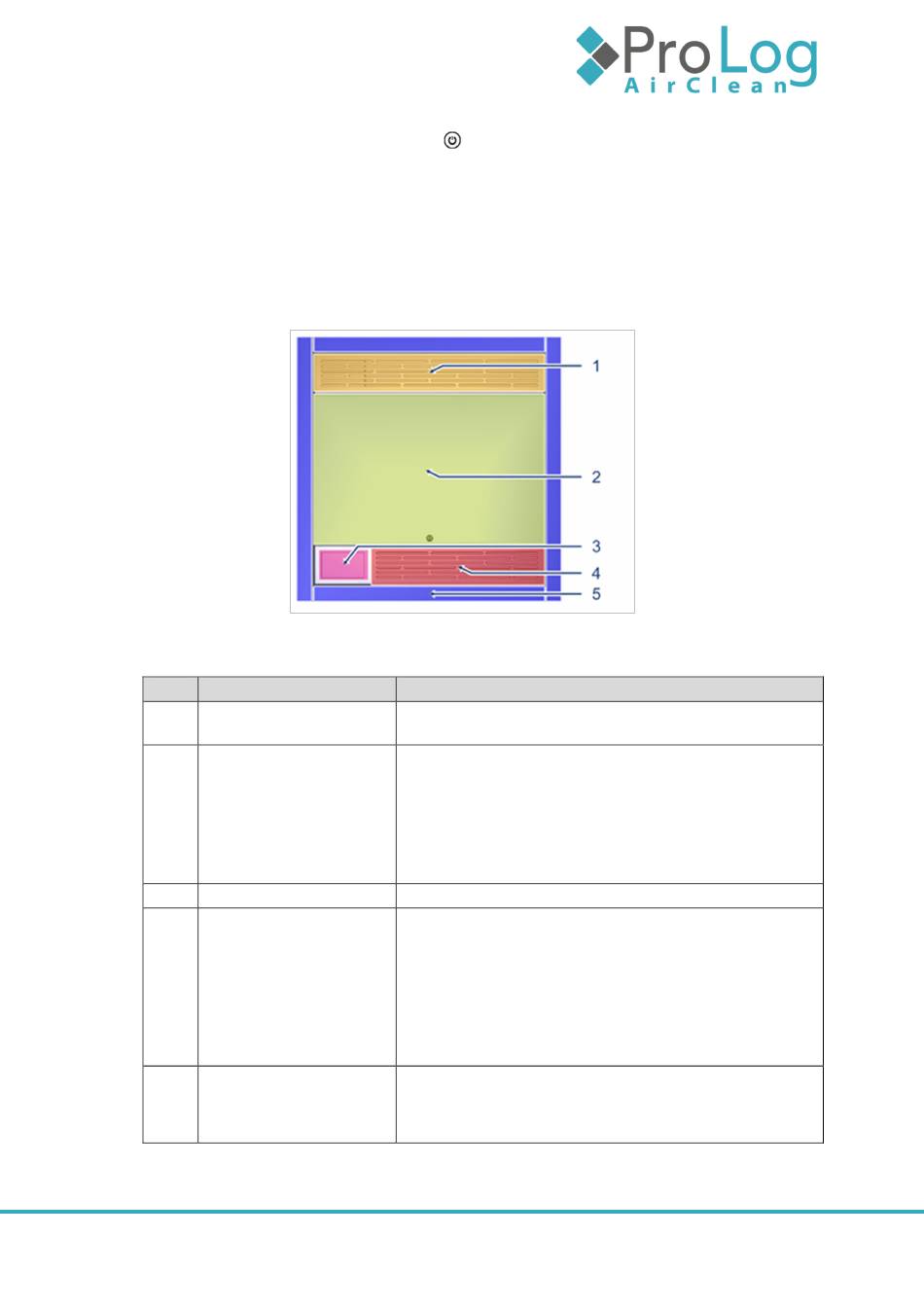

Abb.3: Übersicht Gerät
