Gerät Montieren - ProLog AirClean ProAir Top Bedienungsanleitung

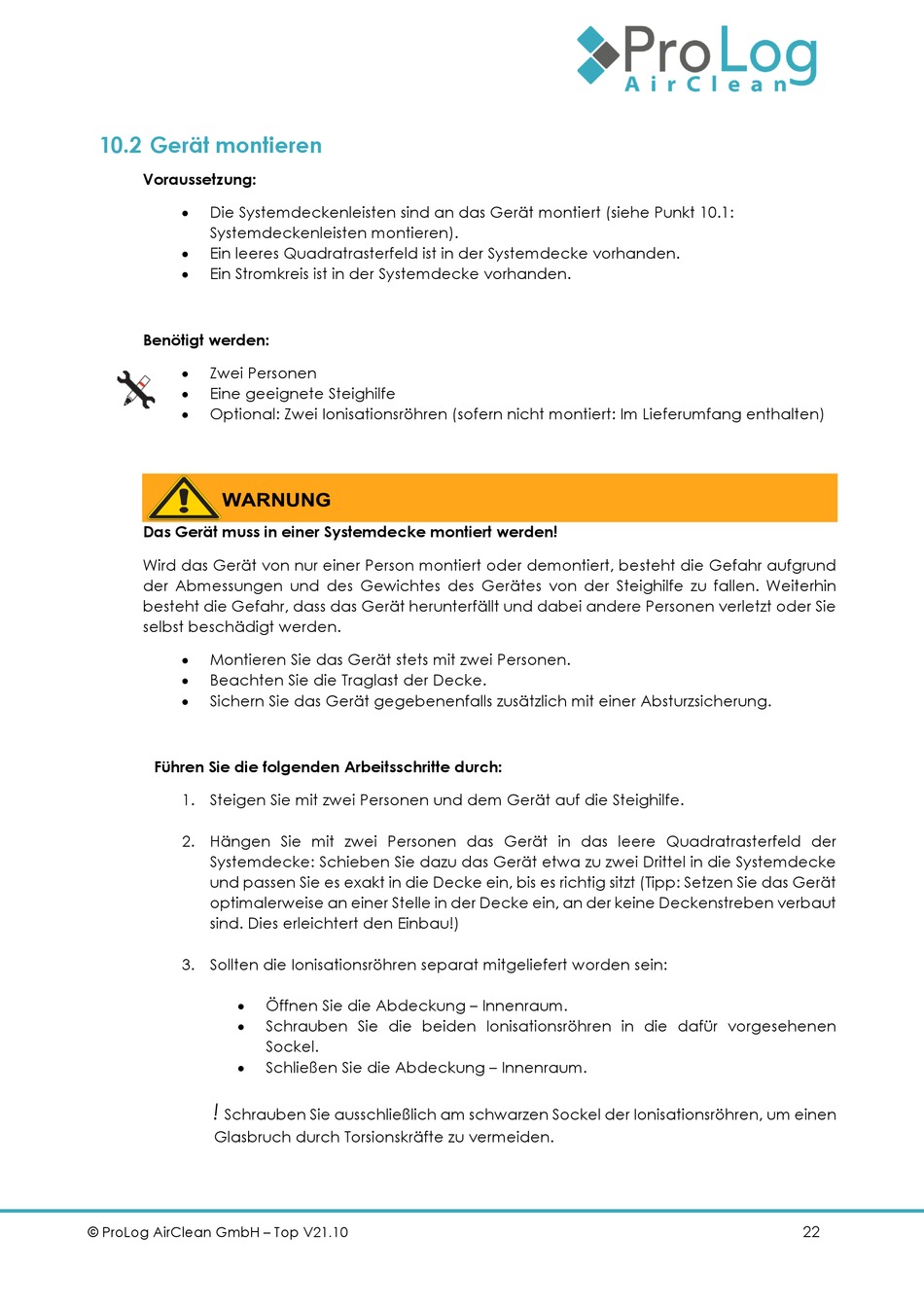

10.2 Gerät montieren
Voraussetzung:
Die Systemdeckenleisten sind an das Gerät montiert (siehe Punkt 10.1:

Systemdeckenleisten montieren).
Ein leeres Quadratrasterfeld ist in der Systemdecke vorhanden.

Ein Stromkreis ist in der Systemdecke vorhanden.

Benötigt werden:
Zwei Personen

Eine geeignete Steighilfe

Optional: Zwei Ionisationsröhren (sofern nicht montiert: Im Lieferumfang enthalten)

Das Gerät muss in einer Systemdecke montiert werden!
Wird das Gerät von nur einer Person montiert oder demontiert, besteht die Gefahr aufgrund
der Abmessungen und des Gewichtes des Gerätes von der Steighilfe zu fallen. Weiterhin
besteht die Gefahr, dass das Gerät herunterfällt und dabei andere Personen verletzt oder Sie
selbst beschädigt werden.
Montieren Sie das Gerät stets mit zwei Personen.

Beachten Sie die Traglast der Decke.

Sichern Sie das Gerät gegebenenfalls zusätzlich mit einer Absturzsicherung.

Führen Sie die folgenden Arbeitsschritte durch:
1. Steigen Sie mit zwei Personen und dem Gerät auf die Steighilfe.
2. Hängen Sie mit zwei Personen das Gerät in das leere Quadratrasterfeld der
Systemdecke: Schieben Sie dazu das Gerät etwa zu zwei Drittel in die Systemdecke
und passen Sie es exakt in die Decke ein, bis es richtig sitzt (Tipp: Setzen Sie das Gerät
optimalerweise an einer Stelle in der Decke ein, an der keine Deckenstreben verbaut
sind. Dies erleichtert den Einbau!)
3. Sollten die Ionisationsröhren separat mitgeliefert worden sein:



!
Schrauben Sie ausschließlich am schwarzen Sockel der Ionisationsröhren, um einen
Glasbruch durch Torsionskräfte zu vermeiden.
© ProLog AirClean GmbH – Top V21.10
Öffnen Sie die Abdeckung – Innenraum.
Schrauben Sie die beiden Ionisationsröhren in die dafür vorgesehenen
Sockel.
Schließen Sie die Abdeckung – Innenraum.
22
